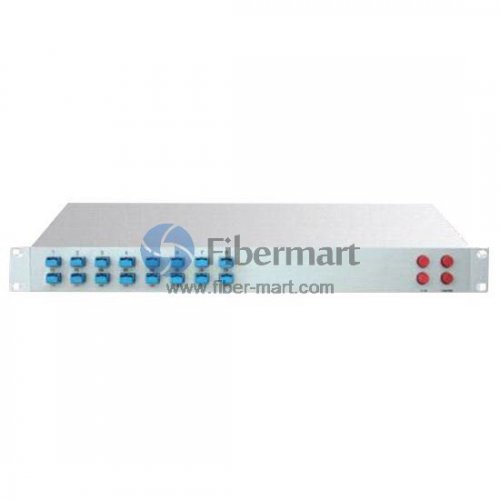

1x2 DWDM фильтр красного/синего диапазона C с корпусом для монтажа в стойку 1RU 19"
Фильтр красного/синего диапазона Fiber-Mart 1x2 DWDM — это пассивное и микрооптическое устройство, основанное на экологически устойчивой технологии тонкопленочных фильтров. Он в основном используется для разделения или объединения сигналов длин волн красного диапазона и сигналов длин волн синего диапазона в диапазоне C в системах DWDM и системах усиления высокой мощности. Компоненты характеризуются широкой полосой пропускания, низкими вносимыми потерями, высокими возвратными потерями, превосходной устойчивостью к окружающей среде и высокой мощностью.
Fiber-Mart предоставляет различные фильтры для монтажа в стойку Nx2 C-Band Red и Blue Wavelength 1U. Для соединений LC фильтры для монтажа в стойку 1U могут вмещать до 80 каналов, для соединений SC — до 40 каналов, а для соединений FC — до 34 каналов. Fiber-Mart также предоставляет индивидуальные разъемы и каналы для вашего специального использования.
Основные характеристики
-
Низкие вносимые потери и PMD
-
Широкий рабочий диапазон длин волн
-
Высокая изоляция канала
-
Низкие потери, зависящие от температуры
-
Оптический путь без эпоксидной смолы
-
Совместимо с Telcordia
Приложение
-
Красный и синий разделители полос
-
Система DWDM
-
Волоконно-оптические усилители
Технические характеристики
|
Item |
Unit |
Parameters |
|
Operation Wavelength Range |
nm |
1520.0 ~ 1562.3 |
|
Pass Band |
Wavelength |
nm |
1545.8 (λ1) ~ 1562.3 (1520.0~1543.7(λ2)) |
|
Insertion Loss |
dB |
≤0.3 |
|
Isolation |
dB |
≥25 |
|
Reflect Band |
Wavelength Range |
nm |
1520.0 ~ 1543.7 (λ2) (1545.8 (λ1) ~ 1562.3) |
|
Insertion Loss |
dB |
≤0.40 |
|
Isolation |
dB |
≥15 |
|
Dead Band (λ1 -λ2) |
nm |
≤ 2.1 |
|
Directivity |
dB |
≥50 |
|
Optical Return Loss |
dB |
≥50 |
|
Polarization Dependent Loss |
dB |
≤0.1 |
|
PMD |
ps |
≤0.1 |
|
Thermal Stability |
dB/℃ |
≤0.005 |
|
Optical Power |
mW |
≤500 |
|
Operating Temperature |
℃ |
-5 to +70 |
|
Storage Temperature |
℃ |
-40 to +85 |
|
Fiber type |
|
SMF-28e compatible |
|
Package dimension |
mm |
1RU 19" |
Примечание:
1. Характеристики указаны для устройств без разъема и могут быть изменены без уведомления.
2. Если добавлены разъемы, IL может быть на 0,3 дБ выше, но RL не будет изменен.
3. Устройства могут быть настроены в соответствии с вашими требованиями, например, более высокая мощность, другой тип волокна и т. д. Для получения более подробной информации отправьте электронное письмо по адресу [email protected] или позвоните нам по телефону +1-86-2786-1199
Информация о заказе
Fiber-Mart проектирует и производит высокопроизводительные DWDM-фильтры красного/синего диапазона для удовлетворения ваших особых требований. Кроме того, благодаря объединению наших технических знаний с нашими обширными возможностями микрооптического производства и упаковки, ваши требования к объему компонентов и индивидуальных интегрированных продуктов могут быть удовлетворены. Мы с радостью обсудим ваши требования. Для получения дополнительной информации о заказе и ценах отправьте электронное письмо на адрес [email protected] или свяжитесь с нами по телефону +1-86-2786-1199.
Пример: FMBR-C45000511
|
Series Code |
Band |
Wavelength |
000 |
Fiber Type |
Fiber Length |
Connector Type |
|
FMBR |
C= C Band |
45= Pass:1545.8/Reflect:1520
20= Pass:1520.0/Reflect:1545.8
xx=Special |
|
1=250um bare Fiber box
2=900um loose tube box
3=2.0mm fiber Box
4=3.0mm fiber Box
5=1U Rack Mounted Module |
1=1m(Standard)
2=1.5m
3=1.8m
4=special |
0=None
1=LC/UPC
2=LC/APC
3=FC/UPC
4=FC/APC
5=SC/UPC
6=SC/APC
7=ST/UPC
8=MU/UPC |
