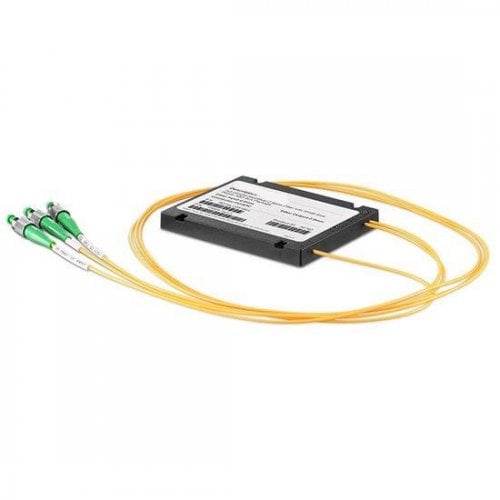

1x2 DWDM Красный / Синий C Band Filter с небольшим размером Пластиковый корпус ABS Box

Press Esc key to close this popup

1x2 DWDM Красный / Синий C Band Filter с небольшим размером Пластиковый корпус ABS Box

Продукт: #13735
P/N: FMBR-1x2-X
Базовая цена: US$190.00

Сделайте Ваш выбор:









Order Today, Ship before 06/09/2026, from U.S. or Hong Kong
  • Описание
  • Техническая спецификация
  • Теги
  • FAQ



1x2 DWDM красный/синий C-полосный фильтр с пластиковой коробкой из АБС-пластика

Фильтр Fiber-MART 1x2 DWDM Red/Blue Band — это пассивное микрооптическое устройство, основанное на экологически стабильной технологии тонкопленочных фильтров. Он в основном используется для разделения или объединения сигналов длины волны красного диапазона и сигналов длины волны синего диапазона в диапазоне C в системах DWDM и системах усиления высокой мощности. Компоненты характеризуются широкой полосой пропускания, низкими вносимыми потерями, высокими обратными потерями, превосходной устойчивостью к воздействию окружающей среды и способностью выдерживать высокую мощность.

Ключевая особенность

Низкие вносимые потери и PMDШирокий диапазон рабочих длин волн Высокая изоляция каналов Низкие потери, зависящие от температуры Оптический путь без использования эпоксидной смолы Совместимость с Telcordia

Приложение

Разделители красных и синих полос Система DWDM Оптоволоконные усилители

Технические характеристики



Item Unit Parameters
Operation Wavelength Range nm 1520.0 ~ 1562.3
Pass Band Wavelength nm 1529.35 (λ1) ~ 1541.55 (1548.31~1560.81(λ2))
Insertion Loss dB ≤0.3
Isolation dB ≥25
Reflect Band Wavelength Range nm 1548.31 ~ 1560.81 (λ2) (1529.35 (λ1)  ~ 1541.55)
Insertion Loss dB ≤0.40
Isolation dB ≥15
Dead Band (λ1 -λ2) nm ≤ 2.1
Directivity dB ≥50
Optical Return Loss dB ≥50
Polarization Dependent Loss dB ≤0.1
PMD ps ≤0.1
Thermal Stability dB/ ≤0.005
Optical Power mW ≤500
Operating Temperature   -5 to +70
Storage Temperature   -40 to +85
Fiber type   SMF-28e compatible
Package dimension mm 120x80x10

Примечание:

1. Технические характеристики указаны для устройств без разъема и могут быть изменены без предварительного уведомления.
2. Если добавлены разъемы, IL может быть на 0,3 дБ выше, но RL не изменится.
3.Устройства могут быть настроены в соответствии с вашими требованиями, например, для более высокой мощности, другого типа волокна и т. д. Для получения более подробной информации отправьте электронное письмо по адресу [email protected] или позвоните нам по телефону +1-86-2786-1199.



Черчение

Информация для заказа

Компания Fiber-MART разрабатывает и производит высокоэффективные фильтры красного/синего диапазона DWDM для удовлетворения ваших особых требований. А также, объединив наш технический опыт с нашими обширными возможностями по производству и упаковке микрооптики, можно удовлетворить ваши потребности в объемах компонентов и индивидуальных интегрированных продуктов. Мы рады обсудить ваши требования. Для получения дополнительной информации о заказе и ценах отправьте электронное письмо по адресу [email protected] или свяжитесь с нами по телефону +1-86-2786-1199.


Пример: FSBR-C45000211



Series Code Band Wavelength 000 Fiber Type Fiber Length Connector Type
FSBR C= C Band 45= Pass:1545.8/Reflect:1520
20= Pass:1520.0/Reflect:1545.8
xx=Special
  1=250um bare Fiber box
2=900um loose tube box
3=2.0mm fiber Box
4=3.0mm fiber Box
5=1U Rack Mounted Module
1=1m(Standard)
2=1.5m
3=1.8m
4=special
0=None
1=LC/UPC
2=LC/APC
3=FC/UPC
4=FC/APC
5=SC/UPC
6=SC/APC
7=ST/UPC
8=MU/UPC





Технические характеристики



Item Unit Parameters
Operation Wavelength Range nm 1520.0 ~ 1562.3
Pass Band Wavelength nm 1529.35 (λ1) ~ 1541.55 (1548.31~1560.81(λ2))
Insertion Loss dB ≤0.3
Isolation dB ≥25
Reflect Band Wavelength Range nm 1548.31 ~ 1560.81 (λ2) (1529.35 (λ1)  ~ 1541.55)
Insertion Loss dB ≤0.40
Isolation dB ≥15
Dead Band (λ1 -λ2) nm ≤ 2.1
Directivity dB ≥50
Optical Return Loss dB ≥50
Polarization Dependent Loss dB ≤0.1
PMD ps ≤0.1
Thermal Stability dB/ ≤0.005
Optical Power mW ≤500
Operating Temperature   -5 to +70
Storage Temperature   -40 to +85
Fiber type   SMF-28e compatible
Package dimension mm 120x80x10

Примечание:

1. Технические характеристики указаны для устройств без разъема и могут быть изменены без предварительного уведомления.
2. Если добавлены разъемы, IL может быть на 0,3 дБ выше, но RL не изменится.
3.Устройства могут быть настроены в соответствии с вашими требованиями, например, для более высокой мощности, другого типа волокна и т. д. Для получения более подробной информации отправьте электронное письмо по адресу [email protected] или позвоните нам по телефону +1-86-2786-1199.
