4 канала, тип A, модуль LGX, симплексный BIDI, мультиплексор и демультиплексор DWDM

4 канала, DWDM Mux и Demux Type A, модуль LGX, Simplex BIDI

Симплексный DWDM MUX и DEMUX

Мультиплексор (MUX) и демультиплексор (DEMUX) объединены в одно оборудование для двунаправленной передачи данных по одному волокну.

Модули DWDM Mux/Demux являются частью серии высокопроизводительных продуктов, основанных на планарной технологии «кремний-на-кремнии». Чипы AWG Fiber-MART.Com, используемые для мультиплексоров/демультиплексоров DWDM, предназначены для приложений дальней связи, городских сетей и приложений доступа, где выдающиеся оптические характеристики и низкая стоимость имеют первостепенное значение.
Атермальная волноводная решетка (AAWG) Модули DWDM имеют атермальную конструкцию корпуса, не требующую электропитания, программного обеспечения или контроля температуры.
Модули DWDM с терморешетчатой волноводной решеткой (TAWG) предназначены для использования в системе DWDM C-диапазона. Чтобы уменьшить рассеиваемую мощность устройств в различных условиях окружающей среды, корпус AWG специально разработан с использованием надежного термопластика с низкой теплопроводностью, а рабочая температура AWG контролируется с помощью фольгового резистивного нагревателя или ТЭП Пельтье с термисторным датчиком температуры.
Разнос каналов для DWDM составляет 1,6/0,8/0,4 нм (сетка 200 ГГц/100 ГГц/50 ГГц). Такое небольшое расстояние между каналами позволяет передавать одновременно гораздо больше информации.

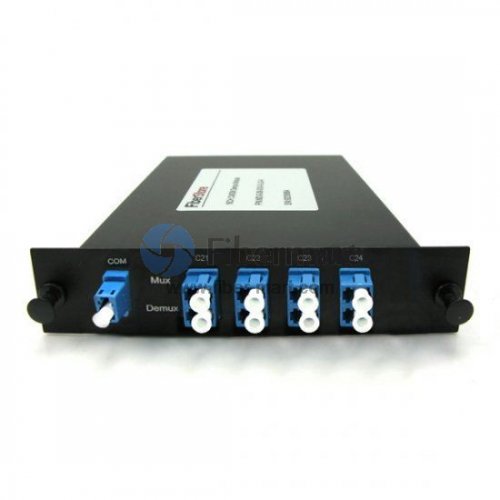

Детали передней панели

Примечание. Фактическое расположение зависит от выбранного типа разъема, а также от других факторов. Однако принципиальная схема остается прежней.

Детали товара

• 4-канальный мультиплексор и демультиплексор DWDM в одном LGX высотой 1U/2U
• Расстояние между каналами для DWDM составляет 0,8 нм (сетка 100 ГГц). 1,6 нм (200 ГГц) также доступен по запросу.
• Ком-порт дуплексный.
• Кассета LGX 1U/2U (LC: высота 1RU. SC, ST&FC: высота 2RU)
• Прозрачный протокол (от 10 Мбит/с до 100 Гбит/с)
• Расстояние: До 80 км в зависимости от мощности пользовательского оборудования.
• Низкие вносимые потери
• Отличная изоляция каналов
• Оптический путь без эпоксидной смолы
• Соответствует стандарту G.657A1.
• Производственное предприятие ISO 9001
• Его следует использовать с 4 каналами, типом B, модулем LGX, симплексным BIDI, мультиплексором и демультиплексором DWDM.

Механические детали корпуса

• Обратите внимание, что представленные здесь рисунки показывают только размеры, а не конкретную конфигурацию модуля.
• Также обратите внимание, что Fiber-Mart предлагает инновационное, надежное шасси для монтажа в стойку для мультиплексора/демультиплексора CWDM, мультиплексора/демультиплексора DWDM, блока OADM и модуля разветвителя ПЛК LGX для экономии места и приложений с высокой плотностью размещения.
