В эпоху гиперсвязанной цифровой инфраструктуры спрос на высокопроизводительные и простые в развертывании решения для передачи данных как никогда высок. Среди всего многообразия оптоволоконных кабелей 12-жильный оптоволоконный кабель выделяется как универсальный «рабочий лошадка», способный удовлетворить потребности современных сетей — от центров обработки данных до городских магистралей. В сочетании с протяжным ушком этот кабель кардинально меняет правила игры при монтаже, оптимизируя процессы развертывания и обеспечивая целостность сигнала. В этой статье подробно рассматриваются технические нюансы, преимущества монтажа и практическое применение 12-жильного оптоволоконного кабеля с протяжным ушком, а также объясняются причины, по которым он стал предпочтительным выбором для инженерных команд по всему миру.
Основы современной связи: дизайн и технические основы
Точное проектирование для оптимальной производительности

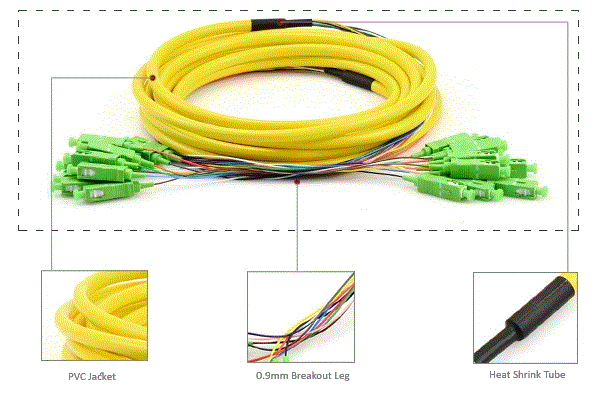

По сути, этот специализированный кабель представляет собой прецизионно спроектированную сборку из 12 отдельных оптических волокон, каждое из которых предназначено для передачи данных посредством светового сигнала с минимальными потерями. Как правило, он построен по одномодовой технологии (SMF), например, по стандартному оптическому волокну 9/125 мкм, и работает в инфракрасном спектре (длины волн 1310 нм и 1550 нм), обеспечивая сверхбольшие расстояния передачи данных и исключительную пропускную способность. Каждое волокно, защищенное прочной оболочкой, соответствует строгим стандартам, таким как G.657.A1, что гарантирует совместимость с глобальной сетевой инфраструктурой и устойчивость к внешним воздействиям.
Этот кабель отличается сочетанием плотности и гибкости. Благодаря объединению 12 волокон в одну оболочку, он устраняет необходимость в нескольких отдельных кабелях, упрощая управление кабелями и экономя драгоценное пространство в распределительных щитах и кабельных системах. Он обеспечивает стабильную производительность как в закрытых центрах обработки данных, так и в наружных телекоммуникационных сетях: вносимые потери не превышают 0,3 дБ, а возвратные потери превышают 50 дБ (полировка UPC) или 60 дБ (полировка APC), что гарантирует четкую и бесперебойную передачу данных. Для проектов, требующих надежного многоволоконного решения, 12-жильный оптоволоконный кабель является оптимальным вариантом благодаря своим проверенным техническим характеристикам.
Pulling Eye: критическое усовершенствование установки

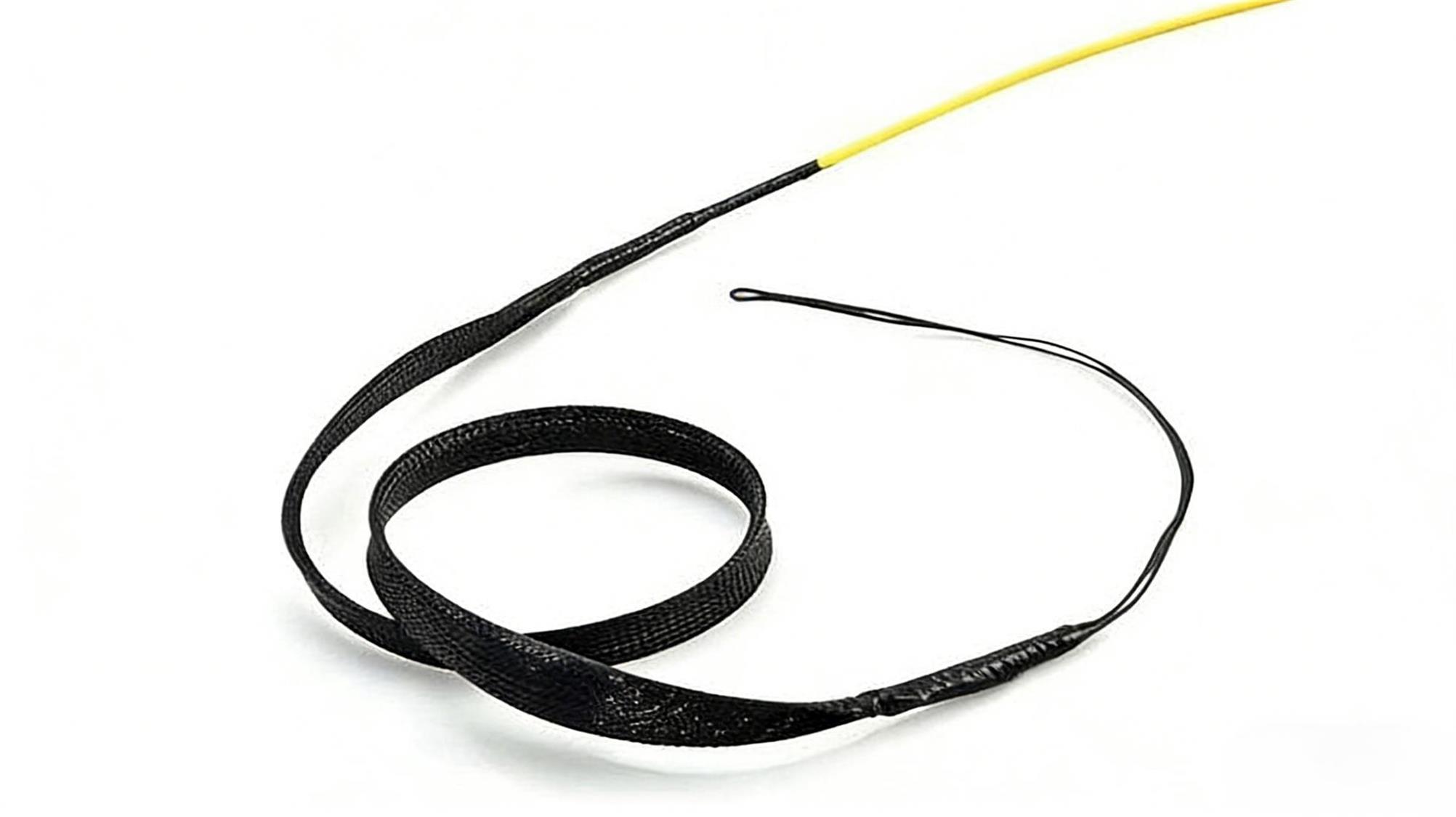

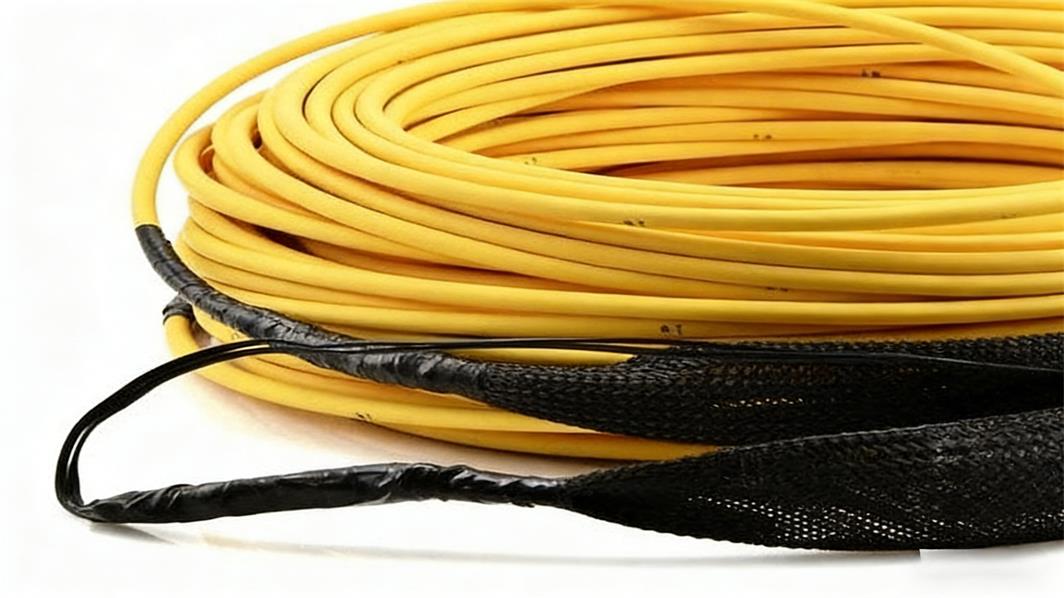

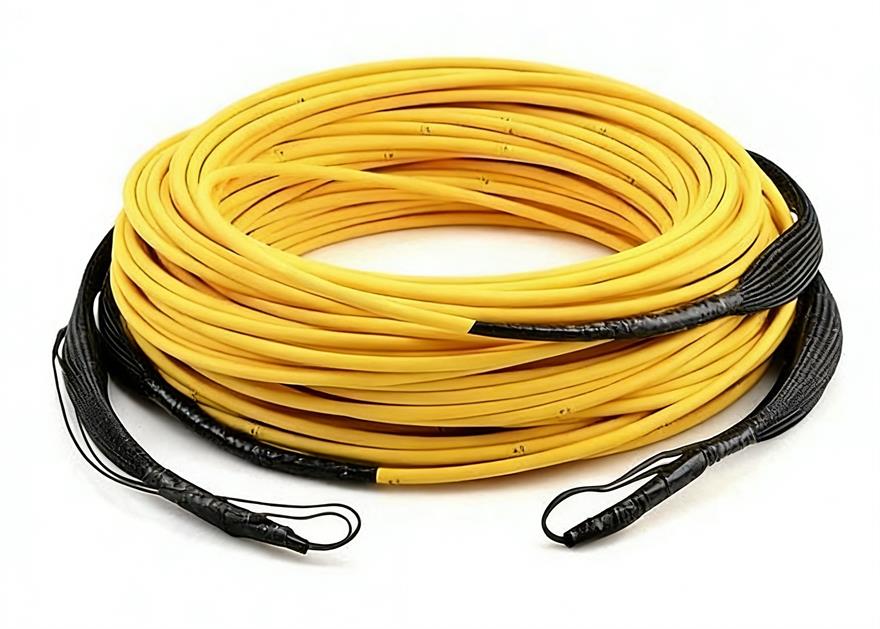

Ключевым нововведением, повышающим практичность этого кабеля, является использование протяжного кольца — специального компонента, крепящегося к концу кабеля для обеспечения безопасной и эффективной прокладки. Протяжное кольцо, предназначенное для равномерного распределения натяжения по оболочке кабеля во время протяжки, предотвращает повреждение хрупких волоконных сердечников, подверженных микротрещинам из-за резких изгибов или неравномерного приложения силы. В отличие от традиционных методов прокладки, которые рискуют повредить волокно, протяжное кольцо действует как защитный анкер, позволяя точно и с минимальным трением прокладывать кабель через кабельные каналы, кабельные короба или лотки.
Изготовленный из прочных, высокопрочных материалов (часто армированного пластика или металла), протяжной хомут разработан для выдерживания суровых условий монтажа, включая растягивающие усилия, истирание и воздействие суровых условий окружающей среды. Его эргономичная конструкция обеспечивает лёгкое крепление к протяжным инструментам, сокращая время монтажа и трудозатраты. Для сетевых инженеров это означает более быстрое развертывание без ущерба для производительности — критически важное преимущество в срочных проектах, где надёжность 12-жильного оптоволоконного кабеля сочетается с эффективностью монтажа.
Непревзойденные преимущества установки
Оптимизированное развертывание и сокращение времени простоя
Прокладка оптоволоконных кабелей может быть сложным и трудоёмким процессом, особенно в условиях плотной или труднодоступной среды. Этот усовершенствованный кабель упрощает задачу, позволяя протянуть 12 волокон за один раз, устраняя необходимость прокладывать несколько кабелей по отдельности. Это не только сокращает время монтажа, но и сводит к минимуму нарушения работы существующей сетевой инфраструктуры. В центрах обработки данных, где пространство имеет первостепенное значение, компактная конструкция (внешний диаметр кабеля всего 4,8±0,3 мм) легко помещается в ограниченном пространстве, а эффективная прокладка кабеля с помощью проушины обеспечивает аккуратную и организованную прокладку, снижая риск запутывания и упрощая обслуживание в будущем. Для крупномасштабных проектов такая эффективность означает значительную экономию времени и ресурсов.
Улучшенная защита кабеля и долговечность
Волоконно-оптические кабели чувствительны к физическим повреждениям, и даже незначительное повреждение сердечника может привести к потере сигнала или полному выходу из строя. Основная функция протяжного кольца — защита кабеля во время монтажа путем поглощения натяжения и предотвращения нагрузки на жилы волокна. Равномерно распределяя усилие по оболочке, он предотвращает резкие изгибы (которые могут превышать минимальный радиус изгиба кабеля 10D в статическом/20D в динамическом режиме) и микротрещины, гарантируя, что кабель сохранит свои эксплуатационные характеристики на протяжении десятилетий. Такая защита особенно ценна при наружной прокладке, где кабель может подвергаться воздействию экстремальных температур (от -40 °C до 70 °C для оболочек LSZH) или пересеченной местности. В сочетании с присущей 12-жильным волоконно-оптическим кабелям прочностью, эта защита создает решение, рассчитанное на долгосрочную надежность.
Экономическая эффективность и масштабируемость
Для сетевых операторов это кабельное решение обеспечивает значительную экономию по сравнению с традиционными альтернативами. Объединение 12 волокон в один кабель снижает затраты на материалы, транспортировку и трудозатраты на монтаж. Протяжное устройство дополнительно снижает затраты, минимизируя риск повреждения кабеля во время прокладки, что в противном случае потребовало бы дорогостоящего ремонта или замены. Кроме того, масштабируемость кабеля делает его идеальным решением для будущего расширения сети. По мере роста требований к пропускной способности организации могут активировать дополнительные волокна в кабеле без установки новой инфраструктуры, обеспечивая экономичный способ модернизации. Эта масштабируемость — ключевая причина, по которой 12-жильный оптоволоконный кабель остается перспективным вариантом для растущих сетей.
Универсальные приложения в критически важных секторах
Центры обработки данных и объекты размещения оборудования
Центры обработки данных (ЦОД) являются основой цифровой экономики, требующей высокой плотности и надежного подключения для поддержки облачных вычислений, аналитики больших данных и искусственного интеллекта. Этот усовершенствованный кабель идеально подходит для этой среды, поскольку обеспечивает эффективное соединение серверных стоек, распределительных щитов и магистральных соединений. Его низкое затухание (0,22 дБ/км на длине волны 1550 нм) обеспечивает быструю и надежную передачу данных между критически важными компонентами инфраструктуры, а протяжное кольцо упрощает монтаж в фальшполах или подвесных кабельных лотках. Операторы ЦОД полагаются на его стабильную производительность для обеспечения бесперебойной работы критически важных приложений.
Городские сети (MAN) и телекоммуникации дальней связи
Для городских сетей (MAN) и сетей дальней связи требуются кабели, способные передавать данные на большие расстояния с минимальными потерями сигнала. Этот кабель, благодаря одномодовой технологии и протяжному кольцу , является идеальным решением для этих целей. Его можно прокладывать по подземным каналам или воздушным кабелям, а протяжное кольцо защищает его от повреждений при монтаже. Будь то соединение городов или удалённых объектов, он обеспечивает пропускную способность и надёжность, необходимые для поддержки услуг передачи голоса, видео и данных миллионам пользователей. Способность 12-жильного оптоволоконного кабеля обеспечивать баланс между дальностью передачи и производительностью делает его краеугольным камнем крупномасштабной сетевой инфраструктуры.
Корпоративные и промышленные сети
Корпоративные сети, включая офисные здания, кампусы и промышленные объекты, требуют гибких и долговечных решений для подключения. Этот кабель отлично подходит для таких условий, поскольку его можно прокладывать как внутри, так и снаружи помещений (с оболочкой OFNR или LSZH для пожарной безопасности). На промышленных объектах, где кабели могут подвергаться воздействию пыли, влаги или механических нагрузок, защитная конструкция протяжного кольца гарантирует целостность кабеля, обеспечивая стабильное подключение для критически важных операций, таких как управление и мониторинг технологических процессов. Универсальность кабеля как для использования внутри, так и вне помещений делает его оптимальным выбором для решения различных корпоративных задач.
Выбор идеального решения для вашей сети
При выборе кабеля с протяжным ушком следует учитывать несколько факторов для обеспечения оптимальной производительности и совместимости. Во-первых, проверьте тип волокна (одномодовый OS2 для больших расстояний или многомодовый OM3/OM4/OM5 для коротких расстояний) в зависимости от потребностей вашей сети. Во-вторых, выберите подходящий тип оболочки: LSZH (малодымный, без галогенов) для сред, где пожарная безопасность является приоритетом, или OFNR (вертикальный) для вертикальной прокладки в зданиях.
Кроме того, обратите внимание на тип разъёма (LC, SC, ST, FC или E2000) и тип полировки (UPC для общего применения или APC для приложений с низким уровнем обратного отражения, таких как PON). Сама протяжная проушина должна быть совместима с вашими монтажными инструментами и соответствовать требованиям к диаметру и натяжению кабеля. Наконец, выбирайте надёжного производителя, который соблюдает отраслевые стандарты, гарантируя соответствие кабеля требованиям по вносимым потерям, обратным потерям и устойчивости к воздействию окружающей среды. Для тех, кто ценит баланс плотности и надёжности, 12-жильный оптоволоконный кабель с качественной протяжной проушиной остаётся золотым стандартом.
12-жильный оптоволоконный кабель с протяжным ушком представляет собой значительный шаг вперёд в развитии оптоволоконных технологий, сочетая в себе высокопроизводительную передачу данных и простоту монтажа. Его многоволоконная конструкция обеспечивает пропускную способность и плотность, необходимые для современных сетей, а протяжной ушок гарантирует безопасное и эффективное развертывание, снижая затраты, минимизируя время простоя и сохраняя целостность кабеля. Это инновационное решение становится незаменимым инструментом для организаций, которым требуется надёжное масштабируемое подключение, будь то центры обработки данных или телекоммуникационные компании с большим радиусом действия.
По мере развития цифрового ландшафта этот кабель останется на переднем крае сетевой инфраструктуры, обеспечивая бесперебойную передачу данных, которая питает наш взаимосвязанный мир. Независимо от того, модернизируете ли вы существующую сеть или строите новую, 12-жильный оптоволоконный кабель с протяжным ушком — это выбор, обеспечивающий долгосрочную ценность, производительность и спокойствие, доказывая, что порой наиболее эффективные решения — это те, которые сочетают техническое совершенство с практически<
