Как заделать разъем бронированного оптоволоконного кабеля

В сфере современной передачи данных и телекоммуникаций бронированный оптоволоконный кабель  выделяется как прочное и надежное решение, способное выдерживать суровые условия эксплуатации, обеспечивая при этом бесперебойную передачу сигнала. Заделка разъема — критически важный процесс, напрямую влияющий на производительность, долговечность и эффективность всей оптоволоконной системы. Независимо от того, идет ли речь об инфраструктуре центров обработки данных, корпоративных сетевых магистралях или телекоммуникационных проектах, освоение правильного метода заделки необходимо для полного раскрытия потенциала этого передового кабельного решения. Данное руководство содержит пошаговое описание процесса заделки разъема бронированного оптоволоконного кабеля с соблюдением отраслевых стандартов и передовых практик.

Подготовка к увольнению: закладываем основу для успеха

Перед началом процесса заделки необходима тщательная подготовка, чтобы избежать ошибок и обеспечить оптимальные результаты. Этот этап включает в себя сбор необходимых инструментов, проверку компонентов и организацию чистого и контролируемого рабочего пространства.

1. Необходимые инструменты и материалы

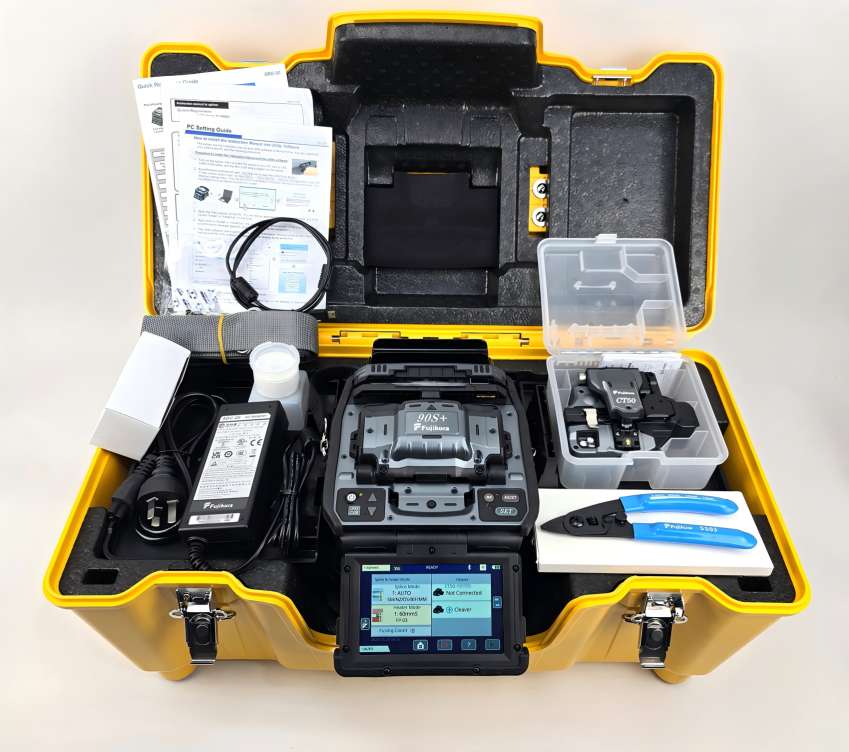

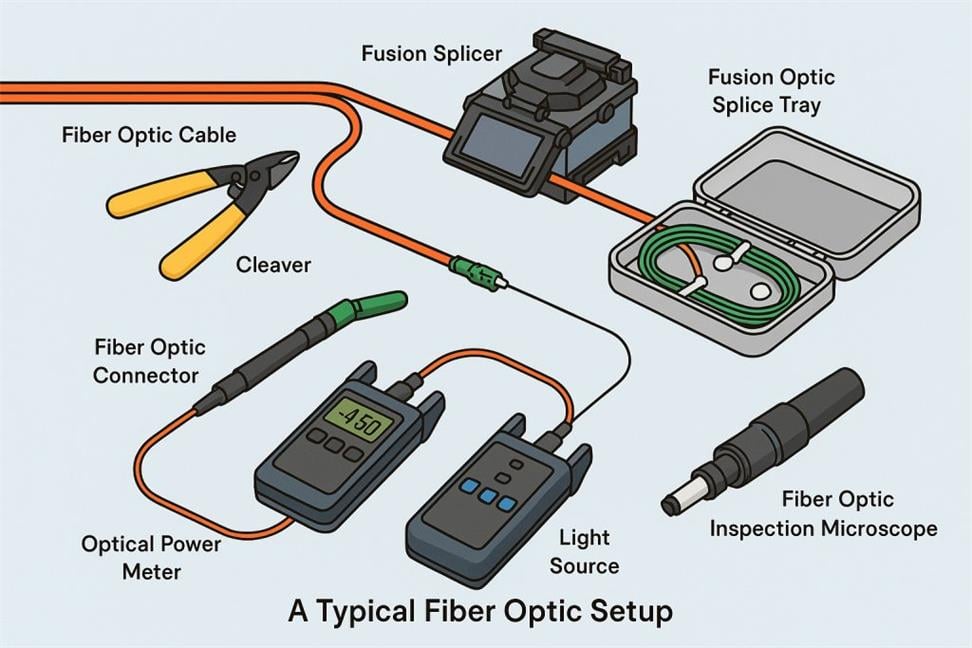

Для эффективной заделки коннектора бронированного оптоволоконного кабеля вам понадобится тщательно подобранный набор профессиональных инструментов и высококачественных материалов. К ним относятся: инструмент для зачистки оптоволоконного кабеля (специально разработанный для бронированных кабелей, чтобы не повредить сердцевину волокна), прецизионный скалыватель для аккуратного среза волокон, сварочный аппарат (для постоянного соединения) или механический сварочный аппарат (для более быстрого временного соединения), комплект для сборки коннектора (соответствующий типу коннектора, например, SC, LC, FC или MTP/MPO), спиртовые салфетки для очистки, безворсовые салфетки и оптоволоконный микроскоп для осмотра после заделки. Кроме того, убедитесь, что бронированный оптоволоконный кабель имеет правильные характеристики (например, одномодовый 9/125 мкм или многомодовый 50/125 мкм), соответствующие коннектору и предполагаемому применению.

2. Проверка оптоволоконного кабеля и его компонентов

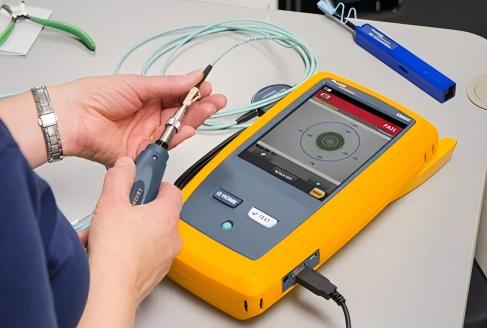

Перед выполнением любых физических работ осмотрите бронированный оптоволоконный кабель на наличие повреждений, таких как вмятины, трещины или истирание брони. Даже незначительные повреждения могут нарушить структурную целостность кабеля и ухудшить передачу сигнала. Затем осмотрите компоненты разъема, включая наконечник, корпус и соединительную гайку, на наличие дефектов, загрязнений или износа. Керамический наконечник, в частности, должен быть без царапин и посторонних частиц для обеспечения точного совмещения при заделке. Любые неисправные компоненты следует немедленно заменить, чтобы предотвратить проблемы с производительностью в будущем.

3.Настройка рабочего пространства

Создайте чистое, хорошо освещенное рабочее место без пыли, чтобы минимизировать риск загрязнения, поскольку даже мельчайшие частицы могут вызвать потерю или отражение сигнала. Используйте чистый рабочий стол, покрытый безворсовым ковриком, и избегайте работы в местах с повышенной влажностью или перепадами температур. Разместите все инструменты и материалы в легкодоступном месте, чтобы упростить процесс и снизить вероятность ошибок.

Пошаговый процесс расторжения

Заделка разъёма бронированного оптоволоконного кабеля включает несколько последовательных этапов, каждый из которых требует точности и внимания к деталям. Тщательное выполнение этих этапов обеспечит надёжное соединение с минимальными потерями.

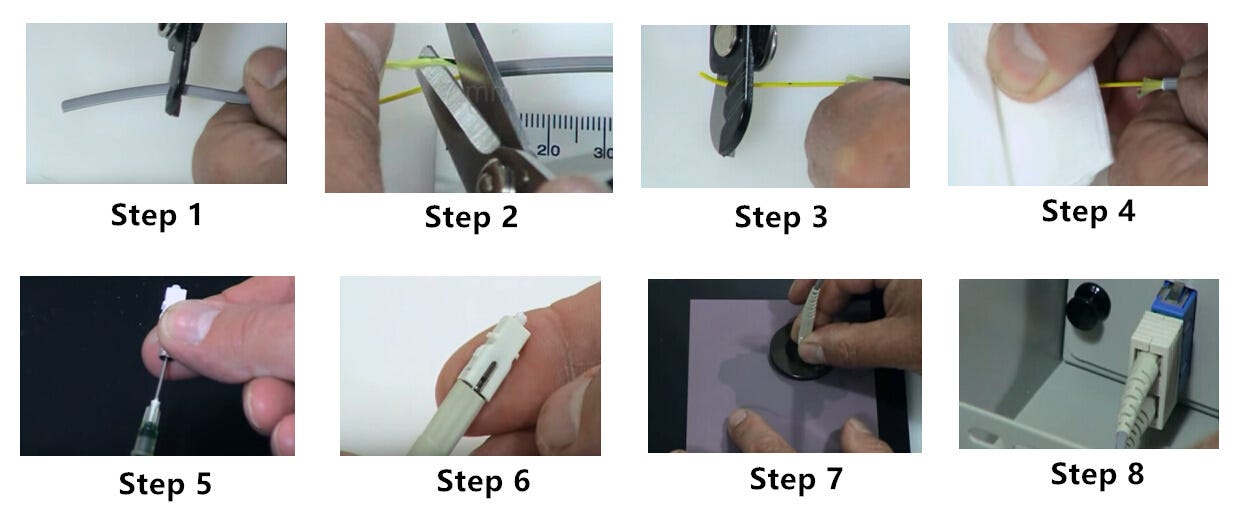

1. Зачистка бронированного оптоволоконного кабеля

Начните со снятия внешней оболочки бронированного оптоволоконного кабеля с помощью специального стриппера для бронированных кабелей. Отрегулируйте инструмент на нужную глубину, чтобы не повредить сердечник волокна или силовые элементы (например, арамидные нити) под броней. Вращайте стриппер вокруг кабеля, чтобы надрезать оболочку, затем снимите ее, чтобы обнажить внутренние компоненты. Затем осторожно снимите слой брони — это может включать в себя резку или снятие, в зависимости от типа брони (например, гофрированная сталь или оптоволокно). Будьте особенно осторожны, чтобы не повредить находящуюся под ней буферную трубку, которая защищает сердечник волокна. Наконец, снимите буферную трубку, чтобы обнажить голое волокно (обычно 9 мкм для одномодового кабеля или 50/125 мкм для многомодового), используя микростриппер для обеспечения чистого и точного среза.

2. Очистка и расщепление волокна

После зачистки крайне важно очистить оголённое волокно от масла, пыли и других загрязнений, которые могут помешать соединению. Аккуратно протрите волокно безворсовой тканью, смоченной спиртом, двигаясь в одном направлении, чтобы избежать повторного загрязнения. После очистки используйте прецизионный скалыватель, чтобы отрезать волокно под углом 90 градусов. Длина скола должна соответствовать требованиям к коннектору — точность указана в спецификациях производителя. Правильный скол гарантирует, что конец волокна будет ровным и гладким, что крайне важно для минимизации вносимых потерь и обратного отражения. Осмотрите сколотый конец с помощью оптоволоконного микроскопа, чтобы убедиться в отсутствии трещин и неровностей; при обнаружении дефектов скалывайте волокно повторно.

3. Сборка разъема

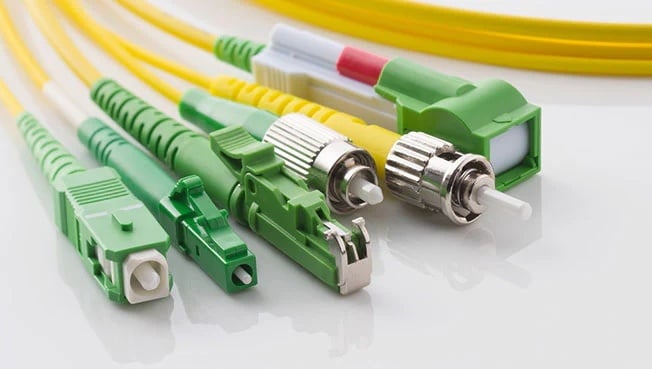

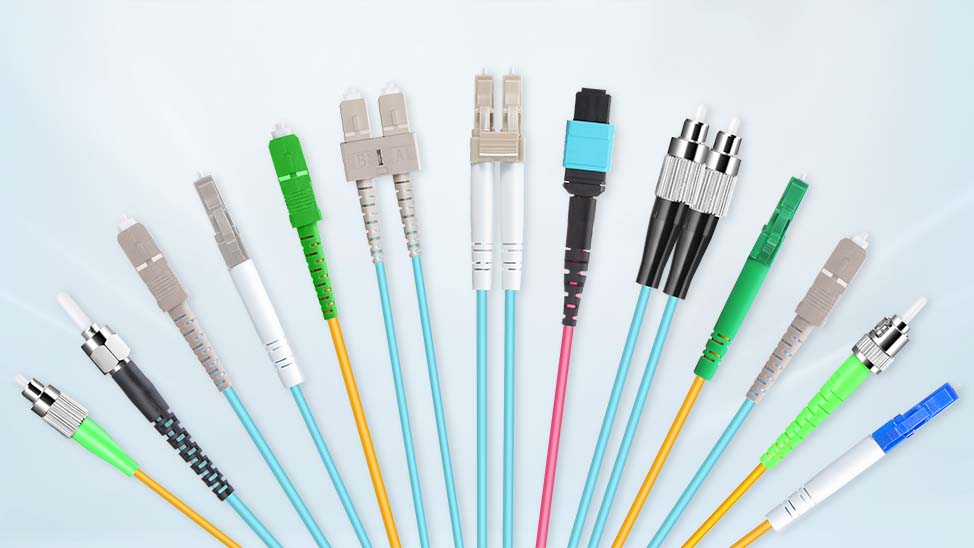

Вставьте сколотое волокно в феррулу коннектора, убедившись, что оно слегка выступает за конец (как указано в конструкции коннектора). Для сварки поместите коннектор и волокно в сварочный аппарат, который расплавит конец волокна и феррулу коннектора, создав прочное соединение. Следуйте инструкциям сварочного аппарата по выравниванию и времени нагрева для достижения соединения с низкими потерями. Для механической заделки используйте обжимной инструмент для фиксации волокна и корпуса коннектора, обеспечив надёжную фиксацию феррулы. После сборки обожмите соединительную гайку коннектора, чтобы закрепить узел и обеспечить снятие натяжения.

4.Полировка разъема

Полировка — критически важный этап, необходимый для обеспечения идеальной гладкости и совмещения торца волокна и ферулы разъёма, что снижает затухание сигнала. Для полировки торца разъёма используйте набор полировальных плёнок с постепенно уменьшающейся зернистостью (например, 12 мкм, 3 мкм, 1 мкм). Слегка, равномерно надавливая, выполняйте круговые движения, следуя рекомендациям производителя по времени и технике полировки. После полировки с использованием полировальной плёнки с самой мелкой зернистостью отполируйте торцевую часть полировальным кругом. Осмотрите отполированную поверхность разъёма с помощью оптоволоконного микроскопа, чтобы убедиться в отсутствии царапин, углублений и загрязнений. Цель — добиться качества UPC (ультрафизический контакт) или APC (угловой физический контакт), в зависимости от требований к применению.

5. Проверка оконечного разъема

После сборки и полировки разъёма проверьте его соответствие стандартам производительности. Используйте измеритель мощности оптического волокна и источник света для измерения вносимых потерь (величины потерь сигнала при подключении волокна) и обратных потерь (величины отраженного сигнала). Результаты должны находиться в пределах, принятых в отрасли: обычно менее 0,3 дБ для вносимых потерь и более 40 дБ для обратных потерь для одномодового оптоволоконного кабеля. Если результаты теста неудовлетворительны, повторно проверьте разъём на наличие дефектов, при необходимости выполните повторную полировку или полностью переконнектите оптоволоконный кабель.

Лучшие практики для долгосрочной эффективности

Чтобы гарантировать надежную работу оконечного соединителя в течение длительного времени, придерживайтесь следующих рекомендаций:

Обращайтесь осторожно: армированный оптоволоконный кабель и соединительный разъем чувствительны к физическим повреждениям. Не допускайте изгиба сверх минимально допустимого радиуса (указанного производителем), а также не роняйте и не подвергайте разъем ударам.

Поддерживайте чистоту: регулярно протирайте конец разъёма спиртовыми салфетками перед подключением к адаптерам или приёмопередатчикам. Загрязнение — одна из основных причин ухудшения качества сигнала в оптоволоконных системах.

Используйте надлежащую компенсацию натяжения: закрепите кабель рядом с разъёмом с помощью фиксаторов или зажимов, чтобы предотвратить натяжение кабеля в точке подключения. Это защитит сердечник и обеспечит надёжность соединения.

Следуйте рекомендациям производителя: различные типы разъёмов и кабелей могут иметь особые требования к подключению. Всегда сверяйтесь с инструкциями производителя по инструментам, материалам и процедурам.

Документируйте процесс: записывайте дату окончания, тип кабеля, тип разъёма и результаты испытаний. Эта документация полезна для устранения неисправностей, обслуживания и будущих обновлений.

Заделка разъёма бронированного оптоволоконного кабеля — это технический процесс, требующий точности, подходящих инструментов и соблюдения передовых практик. Следуя инструкциям, изложенным в этом руководстве, — от подготовки к заделке до тестирования и обслуживания, — вы сможете создать надёжное соединение с низкими потерями, которое максимально повысит производительность вашей оптоволоконной системы. Правильно заделанный разъём — это основа надёжной высокоскоростной передачи данных, будь то центры обработки данных, телекоммуникационные сети или корпоративная инфраструктура. По мере развития технологий овладение этим важнейшим навыком остаётся критически важным для всех, кто работает в области оптоволокна.
