Типы разъемов оптоволоконного кабеля

В сфере современных телекоммуникаций и передачи данных оптоволоконный кабель  стал основой высокоскоростной связи на больших расстояниях. В связи с растущим спросом на более высокую скорость передачи данных и более стабильную работу сетей, роль оптоволоконных разъемов становится всё более важной. Эти разъемы служат важнейшим интерфейсом, обеспечивающим бесперебойную передачу сигнала между оптоволоконными кабелями и различными сетевыми устройствами, что делает их незаменимыми как в промышленных, так и в жилых помещениях. В этом руководстве подробно рассматриваются наиболее распространённые типы оптоволоконных разъемов, их уникальные характеристики и оптимальные варианты использования, что позволяет получить исчерпывающий обзор как для профессионалов, так и для энтузиастов.





Разъемы для оптоволоконных кабелей — это прецизионные компоненты, предназначенные для выравнивания и соединения оптических волокон, минимизируя потери сигнала и максимизируя эффективность передачи. В отличие от традиционных медных разъемов, принцип действия которых основан на электропроводности, разъемы для оптоволоконных кабелей обеспечивают точное выравнивание волоконных сердечников, позволяя световым сигналам проходить с минимальным затуханием.





Характеристики разъёма оптоволоконного кабеля определяются несколькими ключевыми факторами, включая вносимые потери (снижение уровня сигнала при сочленении разъёма), обратные потери (отражение сигнала обратно к источнику) и механическую прочность. Эти факторы зависят от конструкции разъёма, материалов и типа полировки (UPC или APC). Разъёмы UPC (Ultra Physical Contact) обеспечивают низкие вносимые потери и идеально подходят для большинства приложений передачи данных, в то время как разъёмы APC (Angled Physical Contact) имеют угловой наконечник, который уменьшает обратное отражение, что делает их подходящими для мощных или чувствительных оптических систем.



Благодаря широкому ассортименту типов разъёмов для оптоволоконных кабелей выбор подходящего разъёма зависит от конкретных требований сети, таких как скорость передачи данных, дальность передачи и условия окружающей среды. Ниже представлен подробный анализ наиболее распространённых разъёмов в отрасли.

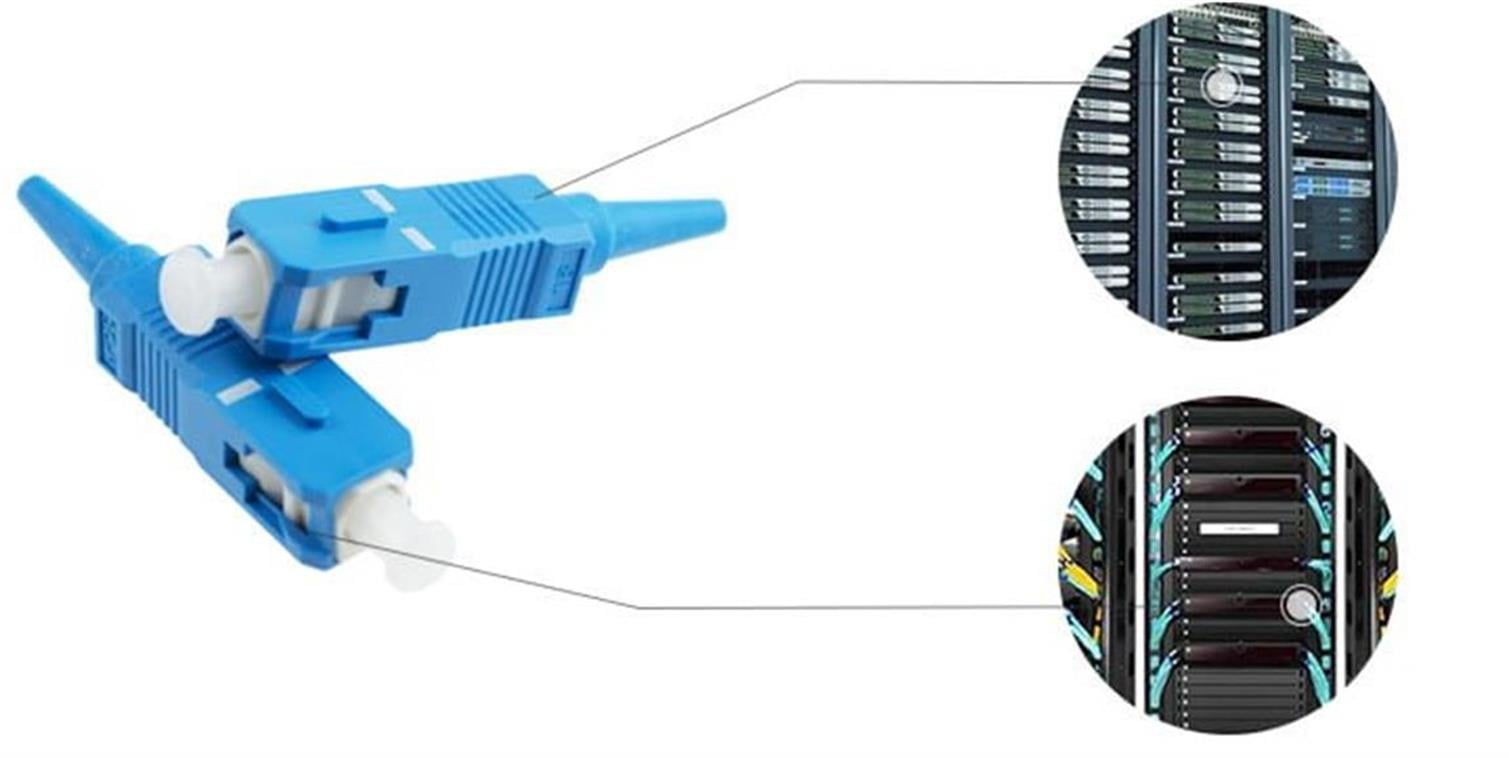

Разъём SC (Subscriber Connector) — один из самых популярных разъёмов для оптоволоконного кабеля, известный своей простотой, надёжностью и низкой стоимостью. Благодаря квадратной форме и защёлке с двухтактным механизмом, разъём SC обеспечивает надёжное соединение и лёгкий монтаж, что делает его предпочтительным выбором как для внутреннего, так и для наружного применения.





Разъёмы SC доступны как для одномодового, так и для многомодового оптоволоконного кабеля, поддерживая широкий диапазон скоростей передачи данных от Gigabit Ethernet до 100 Гбит/с. Керамический наконечник (обычно диаметром 2,5 мм) обеспечивает превосходную точность выравнивания, что приводит к низким вносимым потерям (обычно менее 0,2 дБ). Это делает разъёмы SC идеальными для использования в центрах обработки данных, корпоративных сетях и телекоммуникационной инфраструктуре, где стабильность и бесперебойность работы имеют первостепенное значение.

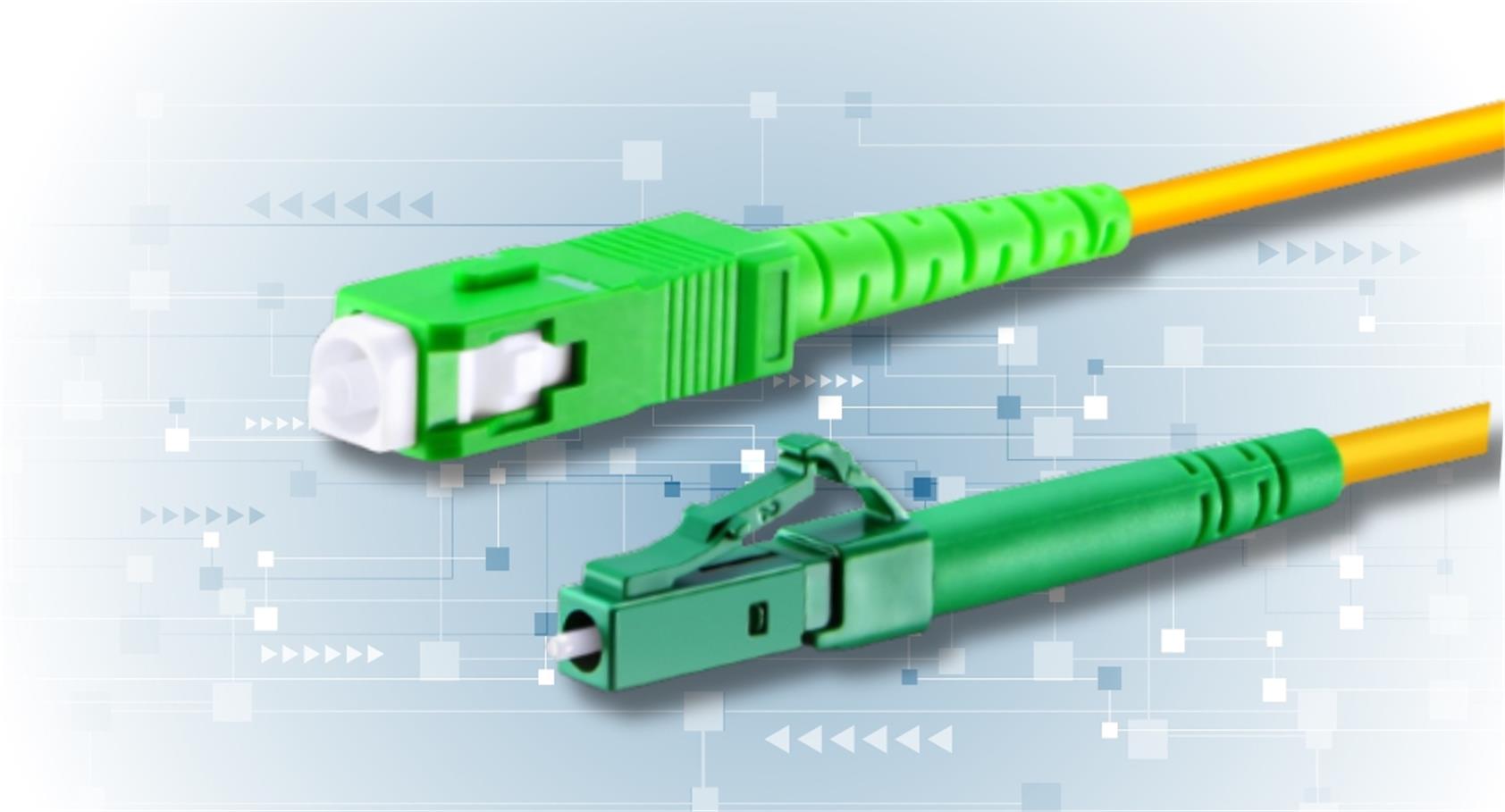

В условиях растущей нехватки пространства в центрах обработки данных и сетевых шкафах, разъём LC (Lucent Connector) стал основным решением для оптоволоконных кабелей в приложениях с высокой плотностью размещения. Разъём LC вдвое меньше традиционных разъёмов SC и отличается компактным форм-фактором (SFF), что позволяет устанавливать больше разъёмов на одной коммутационной панели или порту коммутатора.





В коннекторах LC используется керамическая ферула диаметром 1,25 мм, обеспечивающая точное совмещение волокон и низкие вносимые потери. Они доступны как в симплексном (одно волокно), так и в дуплексном (два волокна) вариантах, поддерживая как одномодовые, так и многомодовые оптоволоконные кабели. Благодаря двухтактному механизму защёлки и компактному размеру коннекторы LC широко используются в сетях Ethernet 10G, 40G и 100G, а также в системах FTTH (оптоволокно до дома). Совместимость с высокоскоростными протоколами передачи данных делает их универсальным выбором для современных сетевых архитектур.





FC (Ferrule Connector) — это резьбовой соединитель для оптоволоконного кабеля, известный своей прочностью и надёжностью в суровых условиях эксплуатации. Благодаря металлическому корпусу и винтовому замку, соединитель FC обеспечивает надёжное и устойчивое к вибрации соединение, что делает его идеальным для промышленного применения, наружных установок и военных систем.





Разъёмы FC используют керамическую втулку диаметром 2,5 мм и доступны с полировкой UPC и APC. Резьбовая конструкция обеспечивает надёжное соединение разъёма даже в условиях сильной вибрации, снижая риск прерывания сигнала. Хотя разъёмы FC громоздки по сравнению с разъёмами SC или LC, их прочная конструкция и низкие вносимые потери делают их надёжным выбором для таких приложений, как дальняя связь, промышленные системы управления и спутниковая связь.





Разъём ST (Straight Tip) — один из старейших типов разъёмов для оптоволоконных кабелей, но он по-прежнему широко используется в многомодовых оптоволоконных сетях. Благодаря байонетному замку и керамическому наконечнику диаметром 2,5 мм, разъём ST прост в установке и обеспечивает надёжное соединение для передачи данных на короткие и средние расстояния.





Разъёмы ST широко используются в устаревших системах, таких как сети Ethernet со скоростью 10 Мбит/с и 100 Мбит/с, а также в системах видеонаблюдения и локальных сетях (LAN). Хотя они менее распространены в высокоскоростных центрах обработки данных по сравнению с разъёмами LC или SC, их простота и экономичность делают их подходящим вариантом для приложений, где высокая плотность не является приоритетом. Разъёмы ST доступны как в одномодовом, так и в многомодовом исполнении, с вносимыми потерями от 0,3 до 0,5 дБ.





Для высокоскоростной параллельной передачи данных отраслевым стандартом является разъём MTP/MPO (Multi-Fiber Push-On/Pull-Off). Этот разъём для оптоволоконного кабеля предназначен для подключения нескольких волокон (обычно 12 или 24) к одному наконечнику, что обеспечивает одновременную передачу нескольких световых сигналов.





Разъёмы MTP/MPO широко используются в сетях Ethernet 40G, 100G и 400G, а также в магистральных сетях центров обработки данных и системах высокопроизводительных вычислений (HPC). Компактная конструкция и высокая плотность волокон позволяют эффективно использовать пространство, а точное совмещение волокон гарантирует низкие вносимые потери и высокую надёжность. Разъёмы MTP/MPO доступны как в одномодовом, так и в многомодовом исполнении с возможностью полировки UPC или APC, что делает их подходящими для широкого спектра приложений, требующих высокой пропускной способности.





Помимо распространённых типов, упомянутых выше, существует несколько специализированных разъёмов для оптоволоконных кабелей, предназначенных для определённых применений. Например, разъём MU представляет собой миниатюрную версию разъёма SC с наконечником диаметром 1,25 мм и малым форм-фактором, что делает его идеальным для приложений с высокой плотностью размещения, таких как оптоволоконные приёмопередатчики и компактные сетевые устройства.



Разъём MTRJ (Mechanical Transfer Registered Jack) — это дуплексный разъём, объединяющий два волокна в одном корпусе с помощью пластикового наконечника и защёлкивающегося механизма. Он широко используется в настольных системах и системах FTTD (оптоволокно к рабочему столу). Разъём SMA (SubMiniature version A), в свою очередь, представляет собой резьбовой разъём, часто используемый в испытательном оборудовании и промышленных приложениях, где требуется надёжное и прочное соединение.







Выбор подходящего разъёма для оптоволоконного кабеля требует тщательного учёта ряда факторов, включая тип сети, скорость передачи данных, дальность передачи и условия окружающей среды. Для центров обработки данных высокой плотности и высокоскоростных сетей оптимальным выбором являются разъёмы LC или MTP/MPO, поскольку они компактны и поддерживают высокие скорости передачи данных. Для промышленного и наружного применения разъёмы FC обеспечивают прочность и надёжность, необходимые для работы в суровых условиях.



Также важно, чтобы тип разъёма соответствовал типу оптоволоконного кабеля (одномодовый или многомодовый) и типу полировки (UPC или APC). Для одномодового оптоволоконного кабеля обычно требуются разъёмы с более высокой точностью выравнивания, такие как разъёмы LC или SC с керамическими наконечниками, в то время как для многомодового оптоволоконного кабеля может использоваться более широкий спектр разъёмов, включая ST и SC.



Кроме того, следует учитывать стоимость и доступность. Некоторые разъёмы (например, SC и ST) более экономичны и широко распространены, в то время как другие (например, MTP/MPO) могут быть дороже, но обеспечивать более высокую производительность для конкретных приложений. Оценивая эти факторы, проектировщики и установщики сетей могут выбрать подходящий разъём для оптоволоконного кабеля, обеспечивающий оптимальную производительность и надёжность сети.







Разъемы для оптоволоконных кабелей являются важнейшими компонентами современных оптических сетей, обеспечивая бесперебойную и эффективную передачу сигнала между оптоволоконными кабелями и сетевыми устройствами. Каждый тип, от компактного и высокоплотного разъема LC до прочного и надежного разъема FC, обладает уникальными преимуществами, адаптированными к конкретным условиям применения. Понимая характеристики и особенности применения различных типов разъемов для оптоволоконных кабелей, специалисты могут проектировать и внедрять сети, отвечающие требованиям современной высокоскоростной передачи данных. Независимо от того, используется ли он в промышленных, коммерческих или жилых помещениях, правильный выбор разъема для оптоволоконного кабеля — ключ к раскрытию полного потенциала оптоволоконных технологий.
