В мире высокоскоростных данных, где информация распространяется со скоростью света, физические соединения, которые делают всё это возможным, имеют первостепенное значение. Среди множества доступных вариантов один разъём стал доминирующим в перегруженных сетевых средах: разъём Duplex LC . Чтобы по-настоящему оценить его роль, следует рассматривать его не просто как компонент, а как тщательно спроектированный шлюз для данных.

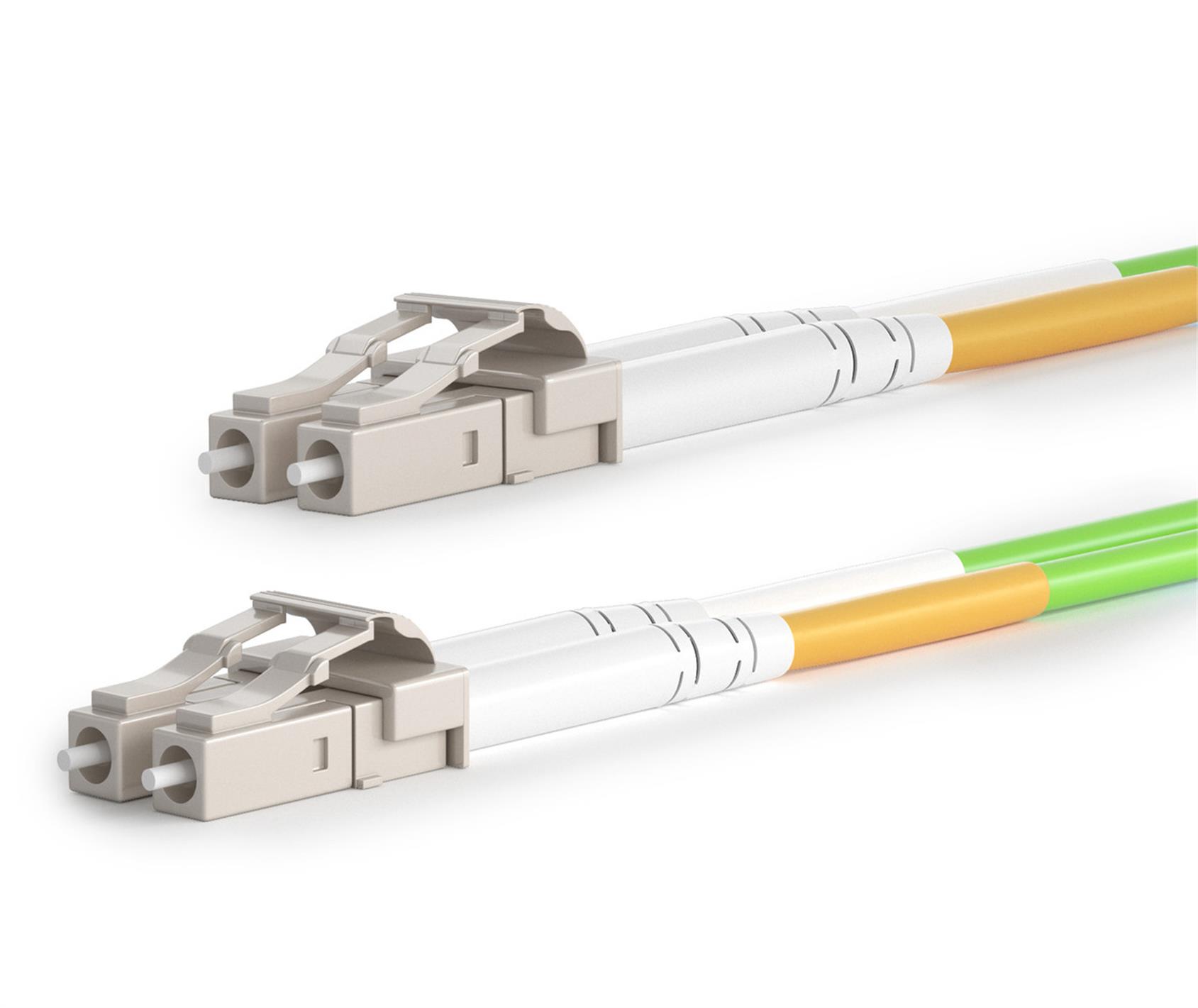

Что такое дуплексный LC-разъем?
По сути, дуплексный LC-коннектор представляет собой компактное устройство, предназначенное для соединения двух оптических волокон, создавая канал для двунаправленной связи. «LC» означает «Lucent Connector» (Люцентный коннектор), что отсылает к компании Lucent Technologies, а «Duplex» означает одновременную работу с двумя волокнами: одним для передачи данных, а другим — для приёма. Эта элегантная конструкция «два в одном» является краеугольным камнем современных сетевых технологий, обеспечивая эффективную передачу данных в обоих направлениях через один унифицированный зажим.
Этот разъём — шедевр миниатюризации. Он использует невероятно малые ферулы — крошечные цилиндры, удерживающие концы волокон, — каждый диаметром всего 1,25 мм. Этот небольшой размер дополняется продуманным механизмом защёлкивания Push-Pull, который позволяет легко подключать и отключать разъём даже в самых плотно упакованных сетевых шкафах. Этот разъём часто используется в сочетании с многомодовыми дуплексными оптоволоконными кабелями, что делает его незаменимым элементом магистральных сетей центров обработки данных и корпоративных сетей.
Как работает дуплексный LC-коннектор?

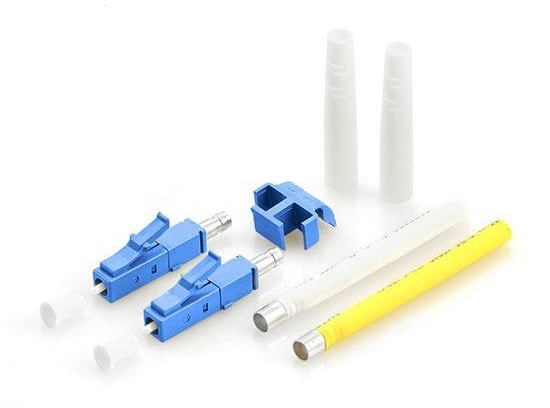

Надёжность и производительность дуплексного LC-разъёма обусловлены слаженной работой его ключевых компонентов. Каждый компонент играет свою роль в обеспечении стабильного и эффективного соединения.
Точность наконечников
Наконечники — это основа точности коннектора. Дуплексный LC-коннектор состоит из двух таких цилиндров из керамики или нержавеющей стали, каждый из которых имеет точное отверстие для размещения одного тонкого оптического волокна. Их основная задача — совместить сердечники двух сопрягаемых волокон с исключительной точностью. При идеальном совмещении световые сигналы могут передаваться от одного волокна к другому с минимальными потерями и отражениями, что крайне важно для сохранения целостности высокоскоростной передачи данных.
Корпус разъема и механизм защелки
Корпус разъёма служит защитной оболочкой, предохраняя хрупкие наконечники и внутренние компоненты от физических повреждений и загрязнений. В корпус встроен превосходный защёлочный механизм. Эта конструкция позволяет техническому специалисту надёжно зафиксировать разъём лёгким нажатием и отсоединить его, просто потянув за язычок. Эта удобная функция является важным преимуществом в условиях высокой плотности монтажа, где пространство ограничено, а доступ ограничен.
Разгрузка натяжения и надежная сборка
Завершают сборку чехол и дуплексный зажим. Чехол — это гибкий кожух в задней части коннектора, который защищает место соединения кабеля с корпусом. Он смягчает изгибы и натяжение, снижая нагрузку на хрупкие волокна и значительно продлевая срок службы кабеля. Дуплексный зажим — это простое, но эффективное решение, которое физически соединяет два коннектора LC, обеспечивая их согласованность и предотвращая их случайное перепутывание в коммутационной панели.
Почему дуплексный разъем LC является предпочтительным выбором
Широкое распространение дуплексного LC-разъёма не случайно. Он обладает убедительным набором преимуществ, которые напрямую отвечают потребностям современных высокопроизводительных сетей.
Превосходство в многолюдных местах
Одно из самых хваленых преимуществ — высокая плотность размещения. Поскольку дуплексный LC-разъём значительно компактнее, чем устаревшие типы разъёмов, такие как SC или ST, он позволяет сетевым инженерам размещать гораздо больше соединений в одном и том же физическом пространстве. Это бесценно в стойках центров обработки данных и телекоммуникационных шкафах, где каждый квадратный сантиметр ценен.
Бескомпромиссная производительность и простота использования
Помимо своих размеров, дуплексный LC-кабель обеспечивает превосходные характеристики, характеризующиеся низкими вносимыми потерями и высокими обратными потерями. Эти технические термины, по сути, означают, что сигнал остаётся сильным и чётким при прохождении через соединение, практически не ослабляясь и не отражаясь. В сочетании с лёгкой системой фиксации типа «тяни-толкай» это сочетание высокой производительности и удобства эксплуатации сокращает время установки и сводит к минимуму вероятность ошибок при обслуживании или перенастройке.
Установка и обслуживание дуплексного разъема LC
Пошаговая инструкция по установке
1. Подготовьте кабель: с помощью инструмента для зачистки снимите около 2–3 см внешнего покрытия с оптоволоконного кабеля, стараясь не повредить его внутренние волокна.
2. Очистите волокно: используйте изопропиловый спирт и безворсовые салфетки, чтобы удалить загрязнения или грязь, которые могут присутствовать на открытых участках волокон.
3. Скалывание волокна: разрезайте волокно по прямой линии с помощью прецизионного скалывателя, чтобы убедиться, что у нас есть ровный торец, который гарантирует хорошее качество соединения.
4. Вставьте волокно: аккуратно вставьте один конец сколотого волокна в дуплексный разъем LC на задней стороне до упора, убедившись, что он правильно выровнен в корпусе разъема.
5. Обожмите разъем: Волокна внутри разъемов необходимо обжимать с подходящим давлением, чтобы стабилизировать их и обеспечить надежность во время работы после установки.
6. Отполируйте торец разъема: легкое протирание полировальной пленкой поверхности разъема помогает устранить небольшие дефекты и обеспечивает лучшее пропускание света.
7. Осмотрите соединение: с помощью волоконного микроскопа осмотрите торец разъема на наличие мусора или дефектов; при необходимости очистите и повторно отполируйте соединения.
8. Проверьте соединение: проверьте вносимые потери и возвратные потери (в допустимых пределах), проверив соединения с помощью оптического рефлектометра (OTDR) или измерителя мощности источника света.
Выполнив эти действия, вы обеспечите надежную и эффективную установку дуплексных LC-коннекторов, тем самым повысив производительность и надежность любой сетевой системы, использующей оптические волокна.
Использование комплекта дуплексных эпоксидных соединителей диаметром 2 мм
Для эффективного использования комплекта соединителей Duplex 2 мм из эпоксидной смолы необходимо выполнить следующие подробные шаги:
1. Подготовьте волокно: начните с зачистки волокна, чтобы обнажить оболочку, соблюдая осторожность, чтобы не повредить внутренние волокна.
2. Смешайте и нанесите эпоксидную смолу: Следуя инструкциям производителя, смешайте эпоксидную смолу с отвердителем. Затем нанесите эпоксидную смолу на наконечник коннектора, вставьте оптоволокно в отверстие наконечника и убедитесь, что оптоволокно покрыто эпоксидной смолой.
3. Отверждение эпоксидной смолы: – Поместите соединительный узел в печь для отверждения эпоксидной смолы или используйте фен для отверждения эпоксидной смолы в соответствии с указаниями производителя эпоксидной смолы; убедитесь, что все детали правильно отверждены для обеспечения хорошей прочности крепления к волокнам.
4. Разделите волокно: после затвердевания используйте точный скалыватель, чтобы отрезать торчащее из наконечника волокно, образовав ровные плоские концы.
5. Полировка торцевой поверхности разъема: – Для этого процесса используйте полировальную шайбу вместе с серией полировальных пленок (от самой грубой до самой тонкой), что критически важно для достижения низких показателей вносимых потерь и высоких показателей обратных потерь; следуйте инструкциям, приведенным в комплекте, начиная с грубой зернистости и постепенно переходя к более мелкой.
6. Осмотрите разъем: используйте оптоволоконный микроскоп для осмотра полированного торца разъема; обратите внимание на царапины, ямки или мусор, которые могут повлиять на его функционирование, и при необходимости отполируйте его заново.
7. Тестовый разъем: – Наконец, проведите оптическое тестирование с использованием оптического рефлектометра (OTDR) или измерителя мощности источника света, убедившись, что соединение соответствует отраслевому стандарту по вносимым потерям и возвратным потерям.
Выполнив эти шаги, можно надежно заделать дуплексные 2-миллиметровые эпоксидные разъемы, обеспечив тем самым поддержание надлежащей работоспособности оптоволоконной сети.
Советы по обслуживанию для оптимизации производительности
Чтобы поддерживать наилучшую работу вашей оптоволоконной сети , следуйте этим советам по обслуживанию:
1. Регулярная очистка: Регулярно очищайте разъёмы, адаптеры и порты, используя чистящие средства, предназначенные для оптоволокна, такие как безворсовые салфетки и изопропиловый спирт. Посторонние предметы могут привести к значительной потере сигнала. Поэтому убедитесь, что ваш оптоволоконный LC-разъём всегда чистый.
2. Визуальный осмотр: используйте микроскоп для осмотра всех кабелей и разъемов, чтобы обнаружить потенциальные проблемы, такие как пыль или царапины, на ранней стадии, прежде чем они усугубятся.
3. Правильное хранение: храните неиспользуемые кабели и разъемы в защищенном от пыли месте, надев защитные колпачки, чтобы предотвратить физические повреждения и проникновение загрязнений.
4. Управление кабелями: используйте структурированные методы управления кабелями, которые обеспечат аккуратность и предотвратят чрезмерные изгибы, которые могут привести к сбоям, связанным с напряжением, а также вызвать потери сигнала из-за повышенного затухания.
5. Контроль окружающей среды: Убедитесь, что на месте установки нет экстремальных колебаний температур, высокой влажности и других факторов, влияющих на производительность. В таких условиях оптоволокно Corning может оказаться более устойчивым, чем другие типы волокон.
Вот несколько вещей, которые следует сделать, чтобы ваша сеть работала долго и без проблем. Регулярно проверяйте соединения дуплексного оптоволоконного кабеля.
Распространенные проблемы и советы по их устранению в Duplex LC
Выявление и устранение проблем с разъемами
При устранении проблем с разъёмами необходимо придерживаться методичного подхода. Я начинаю с визуального осмотра кабелей и разъёмов на предмет повреждений и загрязнений с помощью микроскопа для проверки оптоволокна. Пыль или масло — типичные загрязнения, которые могут серьёзно повлиять на качество сигнала. Затем я очищаю эти соединения подходящими чистящими средствами, предназначенными для оптоволокна, например, изопропиловым спиртом и безворсовыми салфетками, до полного удаления загрязнений.
Если проблема не устраняется, я использую оптический рефлектометр (OTDR) для обнаружения неисправностей или обрывов в оптоволоконном кабеле. Крайне важно убедиться, что разъёмы плотно соединены и надёжно закреплены, поскольку ослабленные разъёмы могут привести к высоким вносимым и возвратным потерям.
В некоторых ситуациях может потребоваться повторная терминация или замена неисправных разъёмов для восстановления хорошего качества сигнала. Благодаря этой процедуре я могу быстро определить неисправность точек подключения и устранить её, что позволяет им работать лучше, чем до ремонта, что помогает поддерживать высокие стандарты производительности оптоволоконных сетей.
Обеспечение надлежащего выравнивания и соединений
Для правильного выравнивания и подключения оптоволоконной сети необходимо тщательно соблюдать ряд процедур. Первым шагом является проверка правильности выравнивания волоконных сердечников с помощью визуального локатора повреждений оптического волокна или инструмента для выравнивания. Следует понимать, что точное выравнивание критически важно для минимизации вносимых потерь и максимальной передачи сигнала.
Следующее, что я делаю, — проверяю разъемы, чтобы убедиться, что они чистые и на них нет частиц грязи, поскольку небольшие загрязнения могут привести к значительному ухудшению сигналов.
После очистки и проверки разъёмов я соединяю их, уделяя особое внимание обеспечению надёжного и стабильного соединения. Необходимо обеспечить надёжную фиксацию разъёмов и защёлкивание фиксирующих механизмов, которые предотвратят любые смещения, способные привести к ошибкам сигнала. Тестирование соединений также проводится с помощью тестера оптических потерь (OLTS), который измеряет вносимые и обратные потери, чтобы убедиться, что они находятся в допустимых пределах, особенно для систем с использованием оптоволокна Corning.
Таким образом, методичная проверка выравнивания, очистка разъемов и использование точных контрольных инструментов гарантируют надежность и эффективность соединений в оптоволоконной сети. Такой тщательный подход также гарантирует высокую производительность.
Поддержание целостности оптоволоконного коммутационного кабеля
Для обеспечения надежности и эффективности сети важно обеспечить целостность оптоволоконных патч-кордов. Физических повреждений можно избежать, постоянно соблюдая определённые правила обращения с ними. Например, их нельзя сгибать или скручивать сверх допустимых пределов, а также натягивать слишком сильно, так как это может привести к образованию микроизгибов, снижающих качество сигнала. Это также подразумевает использование правильных систем управления кабелями, таких как защитные рукава, рассчитанные на заданные радиусы изгиба, и других, чтобы минимизировать физическую нагрузку на кабели.
Кроме того, необходимы частые проверки. Я лично регулярно осматриваю эти кабели на наличие видимых следов износа и разрывов; при обнаружении повреждённых частей я немедленно заменяю их, поскольку отсутствие ухода может привести к потере сигнала. Очистка разъёмов перед подключением крайне важна, поскольку она помогает предотвратить загрязнение, которое в противном случае может ухудшить качество передачи сигнала, особенно при работе с оптоволокном. Кроме того, во время проверки желательно иметь с собой микроскоп для оптоволокна, чтобы можно было чётко видеть, достаточно ли чисты разъёмы и правильно ли они совмещены.
Соблюдая осторожность при перемещении структурированных кабельных систем, таких как патч-корды и т.д., периодически проверяя их на наличие неисправностей, регулярно очищая их специальными наборами (на спиртовой основе) и проводя испытания с помощью лазерных измерителей мощности, мы обеспечиваем безопасность и поддерживаем высокий уровень производительности во всех наших сетях, состоящих из этих типов кабелей. В противном случае всё выйдет из строя!
Как дуплексные разъемы и кабели LC обеспечивают работу современных сетей
В архитектуре нашего цифрового мира данные не просто перемещаются — они текут неустанными двусторонними потоками. Этот постоянный высокоскоростной обмен данными обеспечивают незаметные герои: интегрированные системы дуплексных патч-кордов LC и дуплексных коннекторов LC . Это не просто отдельные компоненты, которые случайно подобраны друг к другу; это совместно разработанное решение, гармоничное сочетание кабеля и интерфейса, призванное отвечать самым высоким требованиям современных технологий связи.
Полная интеграция: кабель и разъем в одном комплекте
Истинная гениальность системы LC Duplex заключается в идеальной гармонии между патч-кабелем и его разъёмом. Это союз, где целое значительно больше суммы своих частей.
Инженерная синергия дизайна

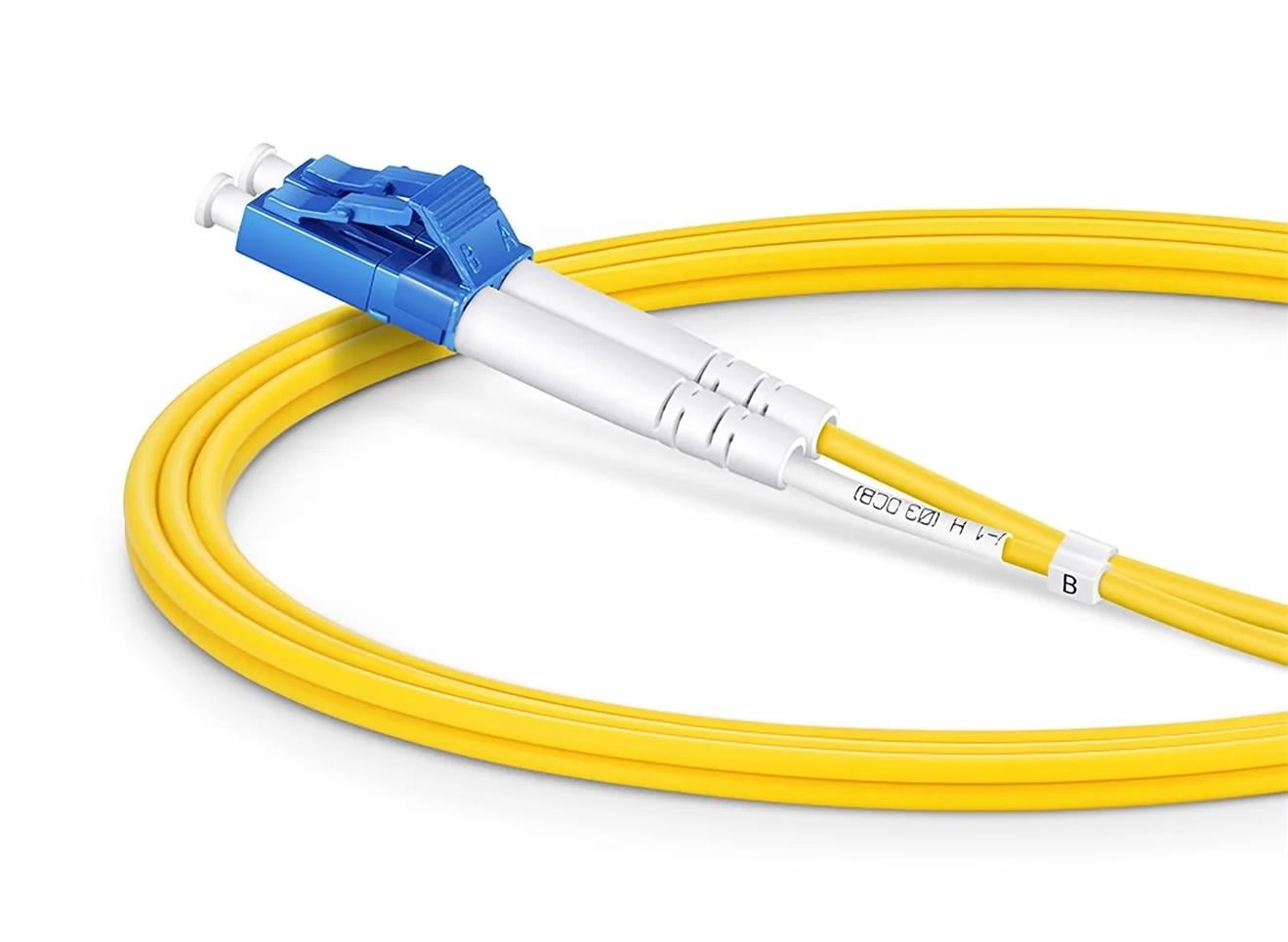

Дуплексный патч-корд LC представляет собой, по сути, два прецизионных оптических волокна, заключенных в одну защитную оболочку, тщательно выровненных в соответствии с конструкцией двух обжимных наконечников дуплексного коннектора LC. Это не вынужденный брак, а естественный союз. Культовый 1,25-миллиметровый наконечник коннектора — стандарт, давший толчок миниатюризации в оптоволоконной связи — обеспечивает точное совмещение, а дуплексная конструкция кабеля с застежкой-молнией обеспечивает гибкость и организацию, необходимые для аккуратного монтажа. Защёлка коннектора с защёлкой типа «push-pull» надёжно фиксируется в приёмопередатчиках и коммутационных панелях, а прочный чехол кабеля выдерживает натяжение и предотвращает резкие изгибы непосредственно в точке соединения. Такая интеграция гарантирует, что от сердцевины оптоволокна до порта коммутатора вся линия связи оптимизирована для производительности и надёжности.
Техническое мастерство в миниатюре
Техническое совершенство этой системы вызывает уважение. Сердцем соединения является керамический наконечник, который удерживает микроскопическое волокно с субмикронной точностью. Эта точность напрямую обеспечивает исключительные показатели производительности: вносимые потери обычно ниже 0,3 дБ, а обратные потери превышают 40 дБ. Эти цифры — не просто абстрактные цифры; они напрямую отражаются на более сильном и чистом сигнале. Более того, вся система разработана для поддержки потрясающих скоростей передачи данных, от 10-гигабитного Ethernet до 100 и 400 Гбит/с, особенно в сочетании с передовыми волокнами, такими как OM4 или OM5. Дуплексный зажим, на первый взгляд простой кусок пластика, — это последний элемент пазла, гарантирующий постоянное соединение каналов передачи и приема, исключая ошибки полярности, которые могут привести к сбоям в работе сети.
Подключение дуплексного кабеля LC

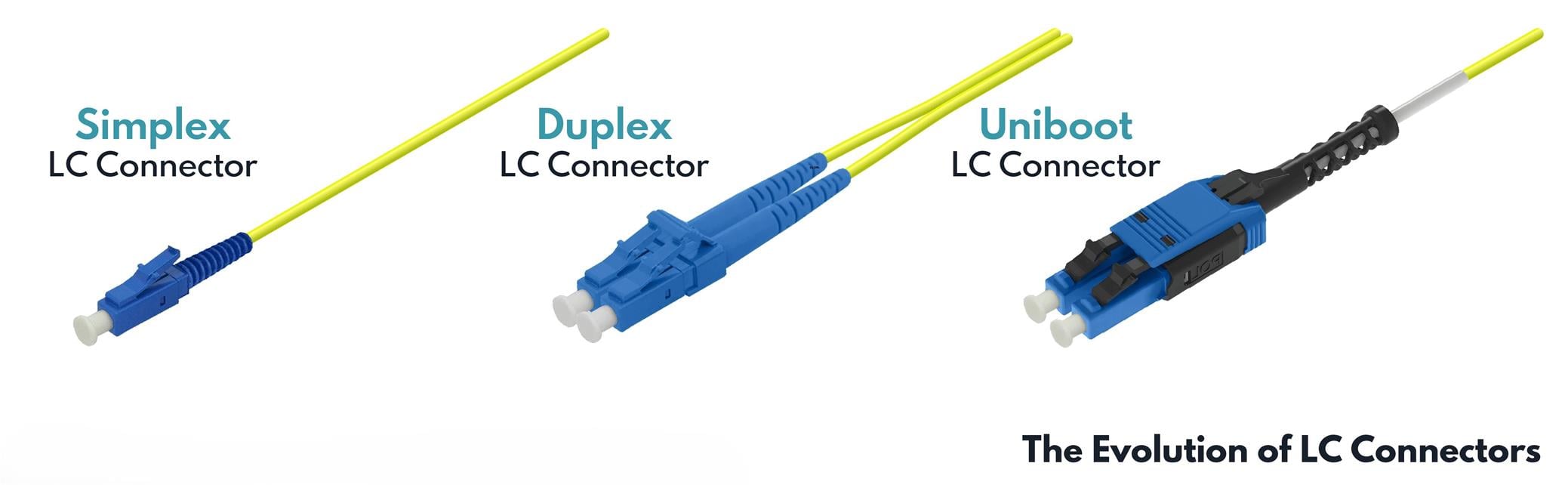

Развитие стандарта LC-дуплекса привело к появлению различных вариантов кабеля, каждый из которых разработан для достижения наилучших результатов в определённых условиях. Понимание этих трёх принципов — ключ к оптимальному проектированию сети: от коммутации общего назначения до сверхплотных центров обработки данных и магистральных сетей с критически важной производительностью.

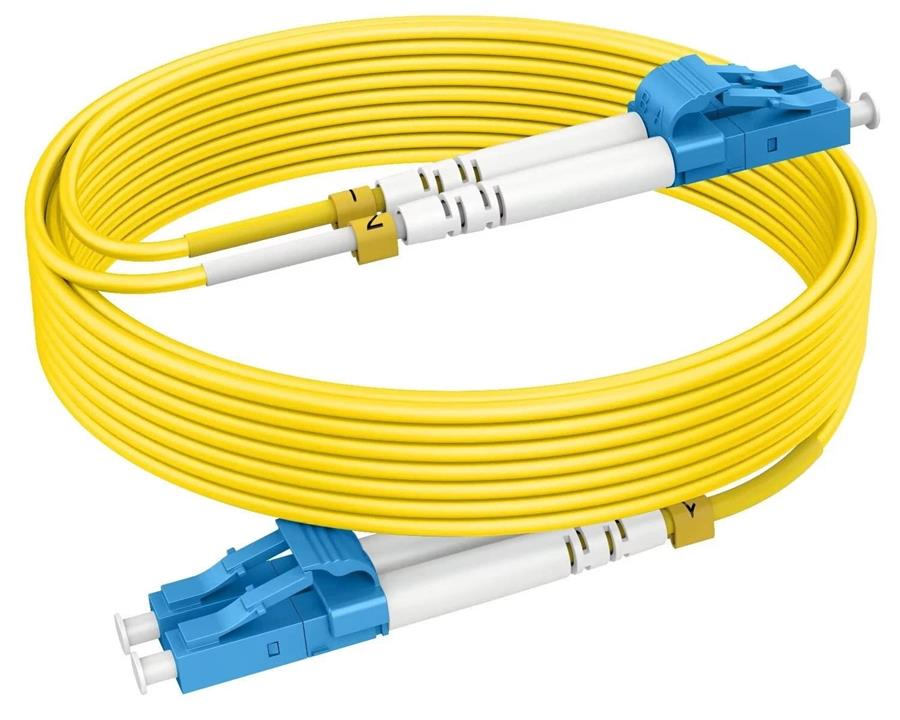

Стандартный дуплексный кабель LC: универсальная «рабочая лошадка»

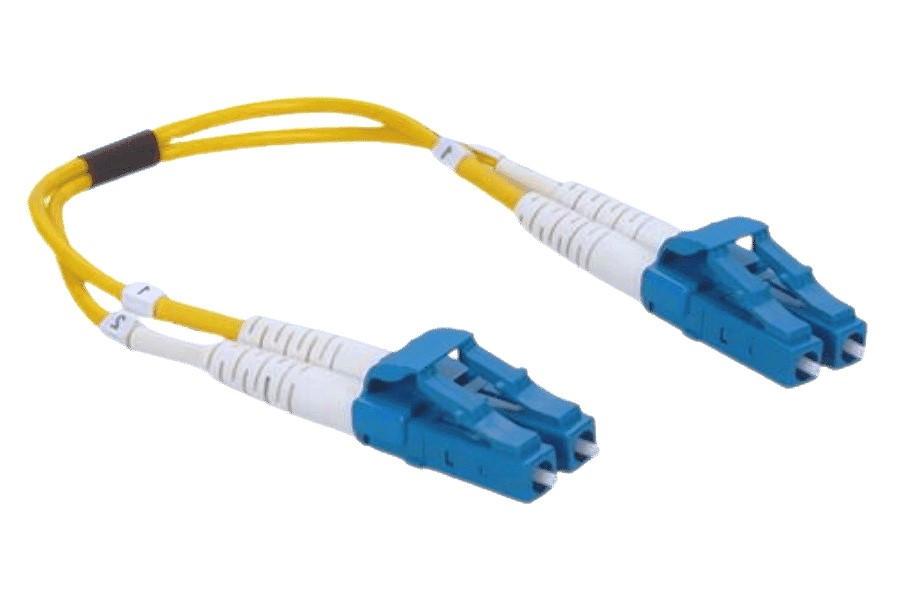

Стандартный дуплексный кабель LC с привычной конструкцией зип-корда и двумя отдельными разъёмами, закреплёнными вместе, служит надёжной основой для множества оптоволоконных инсталляций. Его конструкция ориентирована на простоту, экономичность и удобство использования, что делает его невероятно универсальным решением.
Эти кабели образуют важнейшую соединительную ткань в самых разных ситуациях. Они идеально подходят для построения магистральных кабельных систем, подключения сетевых коммутаторов к коммутационным панелям в телекоммуникационных помещениях и организации соединений внутри серверных стоек предприятий. Благодаря своей прочности и простоте конструкции они идеально подходят для корпоративных сетей, каналов передачи данных в масштабах всего кампуса и любых других систем, где высокая плотность портов не является первостепенной задачей. Стандартный дуплексный кабель LC — незаменимый и универсальный инструмент, обеспечивающий надежную передачу ежедневных данных.

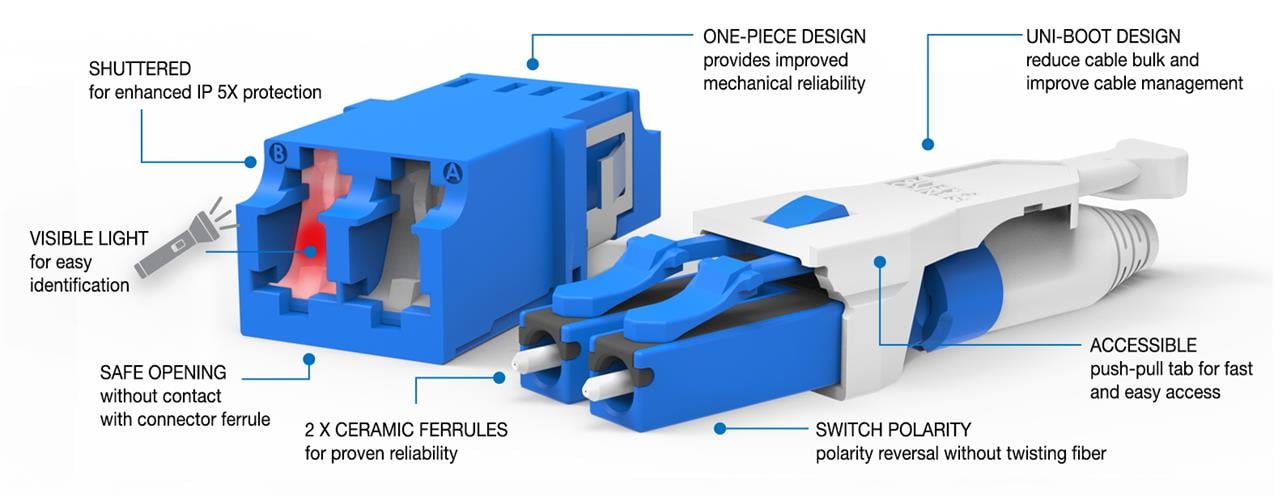

Кабель Uniboot LC Duplex: новатор по плотности
Кабель Uniboot LC представляет собой смену парадигмы в физическом дизайне, разработанный специально для решения проблемы ограниченного пространства. Его ключевое новшество — объединение двух волоконных разъёмов в едином обтекаемом корпусе разъёма и единой круглой оболочке кабеля.
Такая конструкция идеально подходит для использования в современных центрах обработки данных с плотной компоновкой. Сокращая вдвое физическую площадь каждого дуплексного соединения, кабели Uniboot позволяют сетевым архитекторам полностью использовать коммутаторы и коммутационные панели с большим количеством портов, не ограничиваясь перегрузкой. Они идеально подходят для развёртываний на уровне верхней стойки (ToR) и средней стойки (MoR), облачной инфраструктуры и любых сред совместного размещения, где критически важно максимальное количество подключений на единицу стойки. Кабель Uniboot не просто соединяет оборудование; он раскрывает весь потенциал архитектуры высокой плотности.
Кабель LC Duplex со сверхнизкими потерями: истинный ценитель производительности
В то время как другие кабели делают акцент на физической форме, кабель LC со сверхнизкими потерями (ULL) — это дань точности передачи сигнала. Это прецизионный прибор, в котором каждый компонент — от циркониевого наконечника до полировки торцевой поверхности — оптимизирован для достижения минимально возможного затухания сигнала, часто составляющего 0,1 дБ или менее.
Кабели со сверхнизкими потерями применяются в сценариях, где важна каждая доля децибела. Они используются в оптических линиях связи большой протяженности и в городских сетях, где максимальное расстояние между усилителями сигнала критически важно. Кроме того, они критически важны для поддержки строгих требований к производительности высокоскоростных протоколов, таких как 400GbE и 800GbE, а также в критически важных средах, таких как финансовые торговые сети, исследовательские и научные вычисления, а также сети хранения данных (SAN). В этих приложениях кабель ULL — не просто аксессуар, а необходимость, гарантирующая целостность и производительность всего сетевого соединения.
Применение дуплексного LC-разъема и дуплексного LC-оптического кабеля
Интегрированная мощность кабеля и разъёма LC Duplex — это не просто теория. Она находит своё применение в нервных центрах нашей цифровой инфраструктуры, обеспечивая работу приложений, которыми мы пользуемся каждый день.

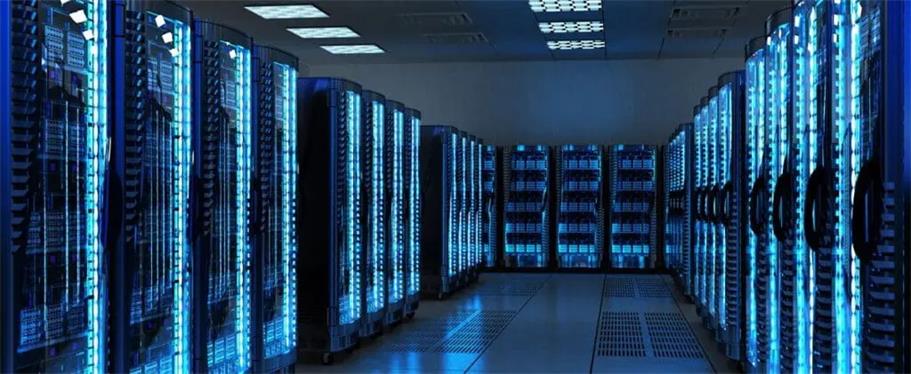

Жизненно важная составляющая центра обработки данных
Представьте себе обстановку современного центра обработки данных: ряд за рядом серверные стойки, каждая из которых бурлит активностью, размещая всё: от облачных хранилищ до потоковых сервисов. Пространство — главный ресурс, а плотность — решающее значение. Здесь система LC Duplex блистает. Её компактный форм-фактор позволяет сетевым инженерам размещать сотни, а то и тысячи подключений в одном шкафу. Эта высокая плотность — основа масштабируемой облачной инфраструктуры, обеспечивающая массовую параллельную обработку и быстрый обмен данными, необходимые для всего: от социальных сетей до финансовых торговых систем.
Расширение возможностей телекоммуникаций и корпоративных сетей
За пределами облака эти дуплексные системы образуют надежную основу телекоммуникационных сетей и крупных корпоративных кампусов. Они являются предпочтительным выбором для соединения этажей в небоскребах или зданий университетского кампуса. Их надежность и низкие потери сигнала делают их идеальным решением для промежуточных распределительных щитов (IDF) и главных распределительных щитов (MDF), которые играют роль центральной нервной системы корпоративной сети. Когда видеоконференцсвязь объединяет команды на разных континентах или когда больница передает большие файлы МРТ между отделениями, именно прозрачное и высококачественное соединение, обеспечиваемое дуплексным каналом LC, гарантирует целостность данных и отсутствие задержек.
Фонд развивающихся технологий
Влияние этой технологии простирается до самых передовых технологий. В сетях хранения данных (SAN), где надежный и молниеносно быстрый доступ к данным не подлежит обсуждению, соединения LC Duplex являются стандартом для соединения серверов с массивами хранения данных. Они также играют основополагающую роль в развертывании архитектур FTTH (оптоволокно до дома), обеспечивая огромную пропускную способность непосредственно конечным пользователям. По мере приближения к эпохе инфраструктуры 5G, Интернета вещей (IoT) и искусственного интеллекта, спрос на плотные, надежные и высокоскоростные физические соединения будет только возрастать. Система LC Duplex, с ее проверенной историей и инновационным дизайном, готова оставаться важнейшим инструментом этой следующей волны инноваций, доказывая, что этот скромный дуплексный зажим и его кабель несут в себе огромную силу, способную сформировать наше подключенное будущее.
Компания Fibermart, сертифицированная по стандартам ISO9001:2015 и ISO14001:2015, может похвастаться сильными командами, специализирующимися на исследованиях и разработках в области оптической связи, разработке решений и управлении цепочками поставок. Делая акцент на высокой производительности и интегрированном управлении качеством, Fibermart способствует сотрудничеству и инновациям, делая оптоволокно доступным. Каждая продукция проходит индивидуальное тестирование на надежность сети, а надежная система управления запасами обеспечивает оперативность поставок и быстрое реагирование, делая оптоволокно доступным для всех.
Заключение
В совокупности исследования дуплексного разъёма LC и его интегрированного патч-корда раскрывают не просто набор компонентов, а основополагающую технологию. Эта система — гораздо больше, чем просто сумма её частей; это тщательно разработанное совместное решение, образующее бесшумную и надёжную основу нашего связанного мира. Путь от понимания точных наконечников разъёма и интуитивно понятной защёлки до понимания роли кабеля в передаче данных с высокой точностью демонстрирует нам целостную экосистему в миниатюре.
По сути, стандарт LC Duplex представляет собой идеальное сочетание формы и функциональности. Его компактная конструкция с высокой плотностью размещения напрямую отвечает физическим требованиям современной инфраструктуры, обеспечивая высокую концентрацию каналов передачи данных в ограниченном пространстве центров обработки данных и сетевых коммутаторов. При этом компактность не сказывается на производительности. Напротив, техническое мастерство, обеспечивающее точность выравнивания и низкие потери, гарантирует, что он сможет справиться с потоками данных сегодня и в будущем, от 10G до 400G и выше.
От обеспечения работы облачных серверов, на которых размещена наша цифровая жизнь, до формирования надежной опорной сети глобальных телекоммуникационных и корпоративных сетей – система LC Duplex зарекомендовала себя как незаменимый инструмент. Это надежный, масштабируемый и мощный физический уровень, на котором строится наше все более цифровое общество. На пороге более широкого внедрения искусственного интеллекта, Интернета вещей и 5G, прочная и усовершенствованная конструкция разъема и кабеля LC Duplex подтверждает свою роль не просто как компонента прошлого, но и как важнейшего проводника будущего.
Часто задаваемые вопросы
В: Что такое дуплексный LC-коннектор и почему он считается лучшим решением для оптоволоконных сетей?
A: Дуплексный LC-коннектор предназначен для соединения двух оптоволоконных кабелей с помощью одного модульного разъема. Он широко рассматривается как лучший выбор для оптоволоконных сетей благодаря высокой плотности, низким вносимым потерям и надежности в одномодовых и многомодовых приложениях. Многомодовые варианты доступны с дуплексным оптоволоконным кабелем и коммутационным кабелем.
В: Каковы основные различия между симплексными и дуплексными оптоволоконными разъемами?
A: Симплексные волокна поддерживают только одну жилу, что позволяет передавать данные в одном направлении, в то время как дуплексные волокна имеют две жилы, что позволяет передавать данные одновременно в двух направлениях. Такие типы разъемов используются, когда требуется надежное соединение с высокой пропускной способностью.
В: Что такое дуплексный оптоволоконный патч-корд Plenum и где он используется?
A: Дуплексные оптические патч-корды Plenum поставляются с оболочкой, соответствующей требованиям к прокладке в пленумных пространствах зданий. Эти кабели соответствуют строгим стандартам пожарной безопасности (рейтинг OFNP), что делает их незаменимыми для коммерческих объектов, где необходимо соблюдать строительные нормы и правила. Для таких случаев требуются многомодовые волокна OFNP.
В: Можете ли вы объяснить применение разъемов OM3 LC в оптоволоконных сетях?
A: Разъёмы OM3 LC соединяют многомодовые оптические волокна OM3, обеспечивая высокую скорость передачи данных до 100 гигабит в секунду на короткие расстояния. Благодаря более высокой производительности они в основном используются в центрах обработки данных и локальных сетях.
В: Что означает «LC многомодовый дуплексный эпоксидный кабель 2 мм» в волоконной оптике?
A: «LC многомодовый дуплексный эпоксидный 2 мм» — это оптоволоконный коннектор LC, предназначенный для использования с многомодовыми оптическими волокнами диаметром около 2 мм. Для механического соединения волокон внутри корпуса этого коннектора требуется эпоксидный клей, предотвращающий их смещение при нормальной эксплуатации. Такой коннектор обеспечивает высокую надежность и простоту установки.
В: Какое влияние оболочка оказывает на характеристики оптоволоконных кабелей?
О: Оболочки защищают чувствительную сердцевину волокна от физических повреждений и воздействия окружающей среды. В зависимости от типа материала внешней оболочки, могут быть обеспечены различные уровни защиты, гибкости или огнестойкости, что влияет на общий срок службы и эксплуатационные характеристики кабеля.
В: Почему следует использовать дуплексные оптоволоконные патч-корды LC ST?
A: Дуплексные оптоволоконные патч-корды LC-ST обеспечивают высокую плотность соединений и надёжность, сочетая в себе особенности разъёмов LC и ST. Они обеспечивают совместимость между устройствами с разнотипными разъёмами, что обеспечивает гибкость при сложных сетевых конфигурациях.
В: Почему кто-то предпочитает многомодовые оптоволоконные кабели одномодовым?
A: Многомодовый кабель позволяет передавать множество световых мод на короткие расстояния, что делает его подходящим для использования в областях с высокой скоростью передачи данных, таких как кампусы или центры обработки данных. Обычно он используется вместе с дуплексными LC-волокнами для достижения наилучших результатов. Кроме того, многомодовые кабели дешевле одномодовых и лучше всего подходят для дальних линий связи, поскольку могут передавать сигналы на большие расстояния без затухания.
В: Почему в оптоволоконных сетях используются разъемы LC с керамическим наконечником 1,25 мм?
A: Разъемы LC с керамическим наконечником 1,25 мм известны своей точностью и надежностью. Они обеспечивают хорошее выравнивание, а также минимальную потерю сигнала, что делает их идеальными для использования в высокопроизводительных оптических сетях, где требуется стабильная и эффективная передача данных.
В: Как оптоволоконные кабели класса «пленум» способствуют безопасности сети?
О: Эти кабели предназначены для прокладки в пленумных пространствах, то есть зонах циркуляции воздуха внутри зданий, чтобы не только соответствовать, но и превосходить стандарты пожаротушения, такие как OFNP (оптоволоконный непроводящий пленум). Это снижает вероятность возникновения или распространения пожара, тем самым повышая общую безопасность здания и всего, что в нём находится, например, компьютерных залов и т. д.
