Волоконно-оптические кабели

В отличие от традиционных медных кабелей, использующих электрические сигналы, оптоволоконные кабели  передают данные посредством световых импульсов, обеспечивая беспрецедентную скорость, пропускную способность и надежность. От телекоммуникационных сетей до центров обработки данных и даже домашних интернет-подключений, эти кабели стали незаменимыми для удовлетворения растущего спроса на высокопроизводительное подключение.

Что такое оптоволоконные кабели?

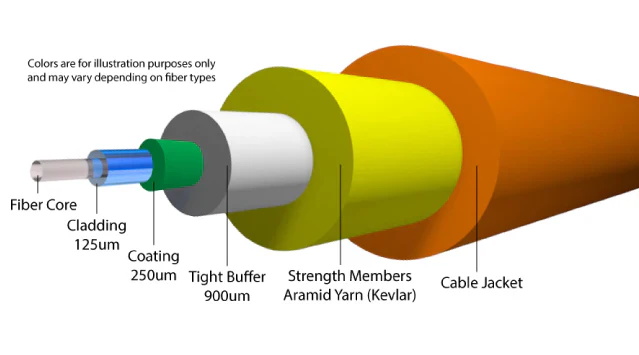

По сути, оптоволоконные кабели представляют собой тонкие, гибкие нити из стекла или пластика, предназначенные для передачи световых сигналов на большие расстояния с минимальными потерями. Типичный оптоволоконный кабель состоит из трёх основных компонентов:

Сердцевина: самый внутренний слой (обычно диаметром 8–62,5 микрон), изготовленный из высокочистого стекла или пластика, по которому передаются световые сигналы.

Оболочка: окружающий слой с более низким показателем преломления, чем у сердечника, который использует полное внутреннее отражение, чтобы удерживать свет внутри сердечника, предотвращая утечку сигнала и обеспечивая эффективную передачу.

Оболочка: внешний защитный слой (часто изготовленный из ПВХ или LSZH (материала с низким дымовыделением и нулевым содержанием галогенов), который защищает сердечник и оболочку от физических повреждений, влаги и электромагнитных помех (ЭМП).

В отличие от медных кабелей, подверженных электромагнитным помехам от расположенных рядом электроприборов, оптоволоконные кабели невосприимчивы к ним, что делает их идеальными для использования в условиях повышенного уровня шума, например, на промышленных предприятиях или электростанциях. Кроме того, их лёгкая и компактная конструкция упрощает монтаж в ограниченном пространстве, а устойчивость к коррозии обеспечивает длительный срок службы.

Основные классификации волоконно-оптических кабелей

Волоконно-оптические кабели классифицируются в зависимости от режима работы (как свет проходит по сердечнику) и специализированной конструкции, каждая из которых оптимизирована для определенных вариантов использования.

По режиму передачи: одномодовый или многомодовый

Одномодовое волокно (SM): имеет узкую сердцевину (обычно 8–9 микрон), которая позволяет свету проходить только по одному пути. Это минимизирует дисперсию сигнала (распространение световых импульсов), обеспечивая передачу на очень большие расстояния (до 100 км и более) с низкими потерями. Одномодовое волокно широко используется в телекоммуникационных сетях большой протяженности, подводных кабелях и соединениях между удалёнными центрами обработки данных.

Многомодовое волокно (MM): имеет более крупный сердечник (50 или 62,5 мкм), поддерживающий несколько путей распространения света. Несмотря на меньшую дальность передачи (обычно до 2 км) по сравнению с одномодовым волокном, оно обеспечивает более высокую пропускную способность для приложений на короткие расстояния. Многомодовое волокно также классифицируется по стандартам производительности:

OM1/OM2: Устаревшие стандарты для низкоскоростных приложений (например, 1 Gigabit Ethernet до 275/550 метров).

OM3/OM4: Высокопроизводительные стандарты, разработанные для сетей Ethernet 10 Gigabit (до 300/550 метров) и Ethernet 40/100 Gigabit в центрах обработки данных. Они являются наиболее распространённым выбором для современных сетей малой протяженности с высокой пропускной способностью.

Специализированные оптоволоконные кабели

Армированные оптоволоконные кабели: оснащены слоем металлической или пластиковой брони для защиты от физических повреждений (например, укусов грызунов, ударов) в суровых условиях, например, на промышленных предприятиях или при монтаже вне помещений.

Волоконно-оптические кабели OFNP: оптоволоконные непроводящие пленумные кабели, предназначенные для использования в воздуховодах (воздушных каналах) коммерческих зданий. Они соответствуют строгим стандартам пожарной безопасности, выделяя мало дыма и токсичных паров.

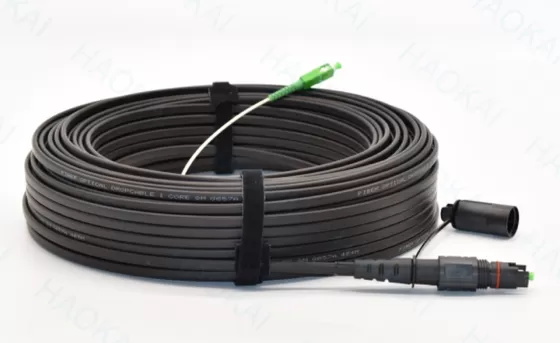

Водонепроницаемые/IP67 оптоволоконные кабели: герметичны и выдерживают воздействие влаги, пыли и даже временного погружения в воду, что делает их пригодными для наружного применения, например, для систем FTTA (оптоволокно к антенне) для сетей 5G.

Претерминированные оптоволоконные кабели: с заводской концевой заделкой и разъёмами, что сокращает время монтажа на месте и минимизирует потери сигнала при ручной заделке. Идеально подходят для крупномасштабных развертываний центров обработки данных.

Критические компоненты: разъемы и узлы

Волоконно-оптические кабели используют прецизионные разъемы и узлы для обеспечения бесперебойной передачи сигнала между устройствами.

Распространенные типы разъемов

Разъём LC: компактный разъём (вдвое меньше традиционных разъёмов SC) с двухтактной конструкцией. Благодаря компактному размеру он идеально подходит для высокоплотных приложений, таких как коммутационные панели в центрах обработки данных, где пространство ограничено.

Разъём SC: защёлкивающийся разъём квадратной формы, отличающийся простотой установки и низкими вносимыми потерями. Широко используется в телекоммуникационных и корпоративных сетях.

Разъем FC: резьбовой соединитель, обеспечивающий надежное и стабильное соединение, часто используемый в условиях сильной вибрации (например, в промышленном оборудовании) или в точном испытательном оборудовании.

Разъём MTP/MPO: многоволоконный разъём, позволяющий подключать 12, 24 или 48 волокон к одному разъёму. Он критически важен для приложений с высокой пропускной способностью, таких как 40/100/400 Gigabit Ethernet, обеспечивая параллельную передачу данных.

Ключевые сборки

Волоконно-оптические патч-корды (перемычки): короткие кабели (обычно 1–10 метров) с разъемами на обоих концах, используемые для подключения устройств (например, серверов, коммутаторов) к коммутационным панелям или розеткам.

Волоконно-оптические кабели: короткие кабели с разъемом на одном конце и голым волокном на другом, используемые для сращивания с магистральными оптоволоконными кабелями в распределительных центрах.

Модули обратной связи: используются для тестирования оптоволоконных сетей путем перенаправления сигналов обратно к источнику, проверки целостности и производительности соединения.

Практические применения

Поставщики телекоммуникационных и интернет-услуг (ISP)

Интернет-провайдеры и телекоммуникационные компании используют одномодовые оптоволоконные кабели для построения сетей дальней связи, соединяющих города, страны и даже континенты посредством подводных кабелей. Эти кабели обеспечивают высокоскоростной интернет, VoIP-звонки (голосовые вызовы по IP) и услуги кабельного телевидения (CATV), обеспечивая стабильную работу миллионов пользователей.

Центры обработки данных

Современные центры обработки данных используют многомодовые оптоволоконные кабели (OM3/OM4) и MTP/MPO для обработки больших объемов данных между серверами, системами хранения данных и коммутаторами. Высокая пропускная способность и низкая задержка оптоволоконных кабелей обеспечивают бесперебойную работу облачных сервисов, потоковых платформ и корпоративных приложений.

Промышленное и военное применение

Армированные и водонепроницаемые оптоволоконные кабели используются в промышленных условиях (например, на производственных предприятиях, нефтеперерабатывающих заводах) для передачи данных между датчиками и системами управления, устойчивыми к электромагнитным помехам и физическим повреждениям. Оптоволоконные кабели военного класса, разработанные для работы в сложных условиях, обеспечивают связь в полевых условиях, где надежность и долговечность имеют решающее значение.

Для использования в жилых домах и малом бизнесе

С развитием услуг «оптоволокно до дома» (FTTH) частные пользователи получили доступ к гигабитному интернету по оптоволоконному кабелю. Эти кабели обеспечивают более высокую скорость загрузки/выгрузки, чем медные, поддерживая потоковую передачу данных в формате 4K, онлайн-игры и удалённую работу без задержек.

Заключение

Оптоволоконные кабели произвели революцию в способах передачи данных, предлагая непревзойденную скорость, пропускную способность и надежность по сравнению с традиционными медными кабелями. По мере роста спроса на высокоскоростное подключение, обусловленного развитием технологий 5G, облачных вычислений и Интернета вещей (IoT), оптоволоконные технологии будут оставаться лидерами современных коммуникаций. Понимая их основные принципы, классификацию и области применения, пользователи смогут принимать обоснованные решения при выборе оптоволоконных решений, гарантируя, что их сети будут соответствовать требованиям цифровой эпохи.
