Бронированный оптоволоконный кабель

Традиционные оптоволоконные кабели, несмотря на свою эффективность в стабильных условиях, часто оказываются неэффективными при воздействии физических нагрузок, экстремальных температур или суровых погодных условий. Именно здесь бронированный оптоволоконный кабель становится революционным решением. Бронированные оптоволоконные кабели , сочетающие в себе высокую скорость передачи данных и повышенную прочность,  обеспечивают стабильное и долговременное соединение даже в лёгких и средних условиях эксплуатации внутри и вне помещений.

1.Что такое бронированный оптоволоконный кабель?

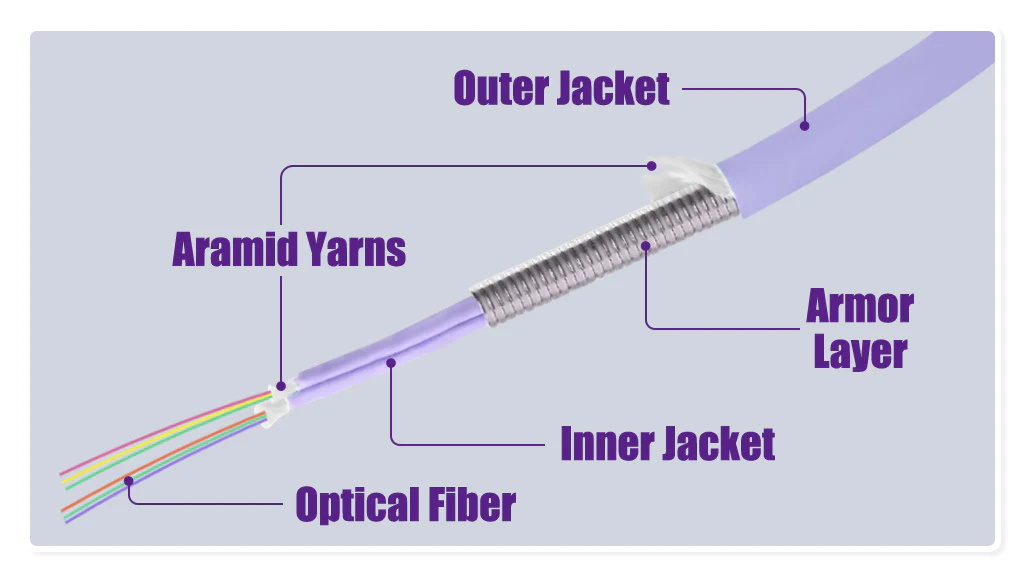

Бронированный оптоволоконный кабель — это специализированный тип оптоволоконного кабеля, интегрированный с защитными слоями для повышения его устойчивости к физическим повреждениям, воздействию окружающей среды и механическим нагрузкам. В отличие от стандартных оптоволоконных патч-кордов, которые обеспечивают защиту исключительно за счет основной оболочки, бронированные варианты имеют прочную конструкцию, состоящую из двух основных компонентов: алюминиевой брони и кевларовых нитей, встроенных во внешнюю оболочку.

Алюминиевая броня служит прочным барьером от внешних ударов, сдавливания и истирания — распространённых рисков в промышленных условиях, на строительных площадках или при прокладке кабелей на открытом воздухе, где они могут контактировать с тяжёлым оборудованием или мусором. Кевлар, высокопрочное синтетическое волокно, известное своим применением в защитной экипировке, добавляет кабелю прочность на разрыв, предотвращая растяжение или разрыв при натяжении кабеля во время монтажа или при воздействии на него силы натяжения. В совокупности эти слои создают кабель, который не только лёгкий (что позволяет избежать сложностей при монтаже), но и значительно более прочный, чем обычные оптоволоконные кабели, что делает его пригодным для ситуаций, где надёжность недопустима.

2. Основные преимущества бронированного оптоволоконного кабеля

2.1 Исключительная механическая прочность

Армированные оптоволоконные кабели в 10 раз прочнее обычных оптоволоконных патч-кордов — этот показатель подчёркивает их способность выдерживать физические нагрузки. Алюминиевая броня выдерживает давление и удары, гарантируя сохранность хрупких волоконно-оптических жил внутри кабеля даже при наступлении на него, ударах механизмов или незначительных столкновениях. Кевларовые нити дополнительно усиливают эту прочность, поглощая натяжение: во время монтажа (например, при протягивании кабелей через кабельную трубу или на большие расстояния) кевлар предотвращает растяжение волоконно-оптических жил, которое могло бы привести к потере сигнала или необратимому повреждению. Эта механическая прочность делает бронированные кабели идеальными для использования в местах с высокой интенсивностью передачи данных или в условиях, когда кабели не полностью изолированы.

2.2 Широкий диапазон рабочих температур

Температурные колебания представляют собой серьезную угрозу для производительности кабеля, поскольку экстремальная жара или холод могут повредить внешнюю оболочку, ослабить структурную целостность или нарушить передачу сигнала. Армированные оптоволоконные кабели решают эту проблему, имея номинальный диапазон рабочих температур на 40% выше по сравнению со стандартными кабелями. В то время как обычные оптоволоконные кабели могут испытывать трудности при температурах ниже -20 °C (-4 °F) или выше 70 °C (158 °F), бронированные варианты могут надежно работать в более широком диапазоне — часто от -40 °C (-40 °F) до 85 °C (185 °F), в зависимости от конкретного продукта. Эта стабильность обеспечивает стабильную передачу данных в таких средах, как промышленные заводы (где оборудование генерирует тепло), наружные опоры линий электропередач (подвергающиеся воздействию зимнего холода или летнего солнца) или центры обработки данных (с различными зонами охлаждения). Для отраслей, требующих круглосуточного подключения, эта температурная устойчивость исключает простои, вызванные экстремальными условиями окружающей среды.

2.3 Универсальная адаптируемость к условиям внутри и снаружи помещения

В отличие от некоторых кабелей, предназначенных только для использования внутри и снаружи помещений, бронированные оптоволоконные кабели разработаны для использования в двух средах. Внешняя оболочка (обычно из прочных материалов, таких как ПВХ или LSZH — малодымный, безгалогенный) устойчива к УФ-излучению, влаге и химическому воздействию, что делает их пригодными для наружной прокладки, например, в кампусных сетях, муниципальных линиях связи или наружных системах безопасности. Компактная конструкция и низкое дымовыделение (в исполнениях LSZH) делают их безопасными для использования внутри помещений — в центрах обработки данных, серверных и коммерческих зданиях, где пожарная безопасность имеет первостепенное значение.

3. Основные варианты продукции: типы волокон и терминация

3.1 Варианты типов волокон

Бронированные кабели предлагаются как в одномодовом, так и в многомодовом варианте, каждый из которых оптимизирован для определенных сценариев передачи:

Одномодовый бронированный кабель (9/125 мкм): Одномодовые кабели, предназначенные для передачи данных на большие расстояния (до десятков километров), используют узкую жилу (9 мкм) для минимизации рассеивания сигнала. Они идеально подходят для наружной прокладки, например, для междугородних линий связи, связи с вышками сотовой связи или магистральных сетей кампуса, где данные должны передаваться на большие расстояния без потерь сигнала.

Многомодовый бронированный кабель (OM1/OM2/OM3/OM4; 50/125 мкм или 62,5/125 мкм): многомодовые кабели имеют более крупный сердечник (50 мкм или 62,5 мкм) и обеспечивают высокую пропускную способность на коротких расстояниях (до нескольких километров). Варианты OM1 и OM2 подходят для устаревших систем, а OM3 и OM4 (часто используемые с 10G Ethernet) обеспечивают более высокую пропускную способность для современных приложений, таких как центры обработки данных, где высокоскоростное соединение между серверами и устройствами хранения данных критически важно.

3.2 Варианты расторжения

Терминаторы (разъёмы на конце кабеля) определяют, как бронированный кабель взаимодействует с такими устройствами, как коммутаторы, маршрутизаторы или приёмопередатчики. Армированные оптоволоконные патч-корды и кабели Fibermart доступны с полным набором стандартных терминаторов, включая:

Стандартные разъемы: SC (двухтактная конструкция, простая установка), ST (поворотный замок, идеально подходит для промышленных условий), FC (резьбовой, высокая стабильность для прецизионных приложений) и LC (малый форм-фактор, экономит место для плотных центров обработки данных).

Миниатюрные разъемы: MU (ультрампактные, подходят для оборудования высокой плотности) и E2000 (пылезащищенные, идеально подходят для суровых наружных или промышленных условий).

Варианты с низкими потерями: версии APC (угловой физический контакт) разъемов SC, ST, FC, LC и E2000, которые сводят к минимуму отражение сигнала и имеют решающее значение для высокопроизводительных приложений, таких как видеонаблюдение или медицинская визуализация.

4. Типичные области применения бронированного оптоволоконного кабеля

4.1 Центры обработки данных

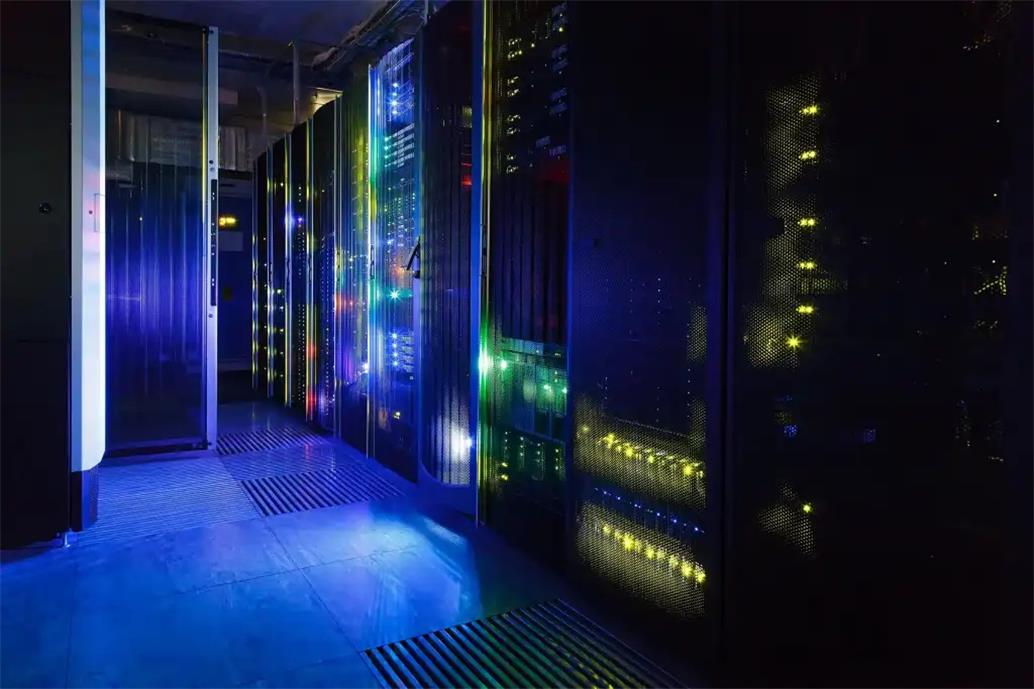

В центрах обработки данных с высокой плотностью серверных стоек и постоянным потоком данных требуются кабели, способные выдерживать частые перемещения и перепады температур. Бронированные кабели OM3/OM4 с разъёмами LC идеально подходят для этих целей, поскольку они обеспечивают высокую пропускную способность и подходят для использования в ограниченном пространстве.

4.2 Промышленная среда

На заводах, производственных предприятиях и нефтеперерабатывающих заводах кабели подвергаются воздействию вибрации, экстремальных температур и разливов химикатов. Одномодовые или бронированные кабели OM2 с разъёмами ST или FC (известные своей прочностью) противостоят этим опасностям, обеспечивая бесперебойную связь между оборудованием и системами управления.

4.3 Наружные сети связи

Муниципалитеты, телекоммуникационные компании и кампусные сети используют наружные бронированные кабели для соединения зданий, вышек связи и удаленных объектов. Эти кабели выдерживают ультрафиолетовое излучение, дождь и перепады температур, сохраняя целостность сигнала на больших расстояниях.

4.4 Системы безопасности

В сетях видеонаблюдения и наблюдения часто требуется передача сигнала на большие расстояния с малыми потерями. Одномодовые армированные кабели с разъёмами APC обеспечивают чёткую передачу видеосигнала на больших территориях (например, в аэропортах, на парковках) без помех.

Армированный оптоволоконный кабель — это не просто прочная альтернатива стандартным кабелям, но и критически важный элемент надежного соединения в суровых условиях, где простой обходится дорого, а производительность не подлежит обсуждению. Сочетание механической прочности, широкого температурного диапазона и универсальной конструкции делает его подходящим для различных отраслей: от центров обработки данных до производства и телекоммуникационных сетей. Благодаря широкому выбору типов волокон, вариантов заделки и индивидуальным решениям (например, бронированным патч-кордам Fibermart 12F или кабелям для оконечной разводки по индивидуальному заказу) компании могут адаптировать бронированные оптоволоконные кабели под свои уникальные потребности.
