Разница между оптоволоконным пигтейлом и патч-кордом

В сфере оптических сетей оптоволоконные пигтейлы  и патч-корды являются двумя незаменимыми компонентами, обеспечивающими бесперебойную передачу данных. Хотя оба компонента выполняют основную функцию обеспечения оптической связи, их различные конструкции, функциональные возможности и сценарии применения делают их незаменимыми сами по себе.

Основные определения: что отличает их друг от друга по сути?

Оптоволоконный пигтейл: постоянное оконечное соединение.

Оптический пигтейл — это специализированный оптический компонент, представляющий собой короткий отрезок оптического волокна с предварительно установленным заводским разъемом на одном конце и незакрепленным волокном на другом. Как правило, длина пигтейлов варьируется от нескольких сантиметров до нескольких метров, и они предназначены для постоянной сварки с основным оптоволоконным кабелем. Такая конструкция позволяет им выступать в качестве критически важного интерфейса между необработанными, проложенными на месте оптоволоконными кабелями и сетевым оборудованием или распределительными щитами. Пигтейлы изготавливаются с высокой точностью, оснащены высококачественными разъемами (такими как LC, SC, FC, ST или E2000) и доступны в одномодовом (OS2, 9/125 мкм) и многомодовом (OM1, OM2, OM3, OM4, OM5, с диаметром сердцевины/оболочки 50/125 мкм или 62,5/125 мкм) исполнении, а также в бронированных вариантах для работы в суровых условиях.

Оптоволоконный патч-корд: универсальный разъем, работающий по принципу «подключи и работай».

Оптические патч-корды, также известные как волоконно-оптические соединительные кабели, представляют собой полностью укомплектованные оптические сборки с заводскими разъемами на обоих концах. Разработанные как решения типа «подключи и работай», они предназначены для установления временных или полупостоянных соединений между активным сетевым оборудованием (таким как серверы, коммутаторы и маршрутизаторы), кросс-коммутаторами и патч-панелями. Патч-корды выпускаются в симплексном (для однонаправленной связи) и дуплексном (для двунаправленной передачи данных) исполнении, поддерживая широкий спектр режимов волокон и типов разъемов для обеспечения универсальной совместимости. Их прочная конструкция включает в себя такие варианты, как стандартные, бронированные и нечувствительные к изгибам конструкции, с огнестойкой оболочкой (OFNR/OFNP, PVC, LSZH) для удовлетворения различных требований к установке в центрах обработки данных, на предприятиях и в телекоммуникационных системах.

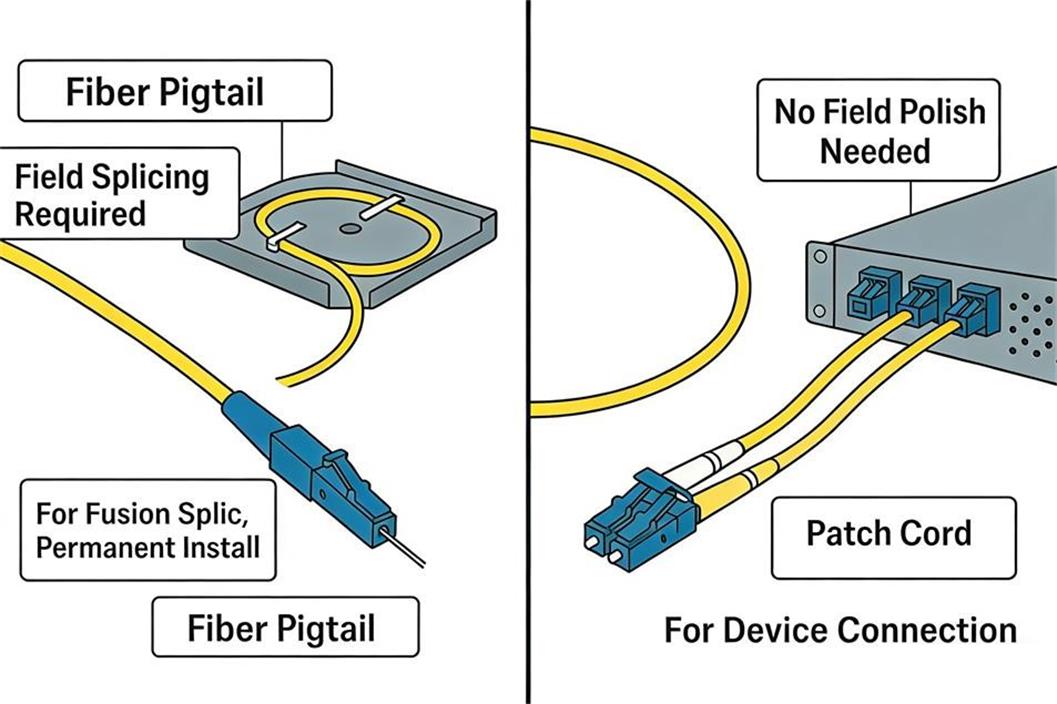

Структурные различия: особенности конструкции, определяющие функциональность.

Конфигурация разъема

Наиболее очевидное структурное различие между пигтейлами и патч-кордами заключается в конструкции их разъемов. Оптоволоконные пигтейлы имеют одностороннюю конструкцию разъема: один конец оснащен высокоточным разъемом (например, LC, SC, FC), который соединяется с сетевыми устройствами или адаптерами, в то время как другой конец остается оголенным для возможности сварки с основным оптоволоконным кабелем. С этого оголенного конца снимается оболочка и буфер, обнажая сердцевину волокна для постоянного соединения методом сварки.

В отличие от них, оптоволоконные патч-корды имеют «двусторонние» разъемы с заводской полировкой на обоих концах. Эти разъемы выровнены и отполированы для минимизации потерь при вставке и обратного отражения, обеспечивая оптимальную передачу сигнала при подключении к адаптерам или портам оборудования. Однородность разъемов на обоих концах позволяет патч-кордам функционировать как прямые соединения между двумя совместимыми устройствами или компонентами, исключая необходимость сращивания во время установки.

Длина и гибкость кабеля

Оптические пигтейлы обычно короче патч-кордов. Их конструкция оптимизирована для оконечной обработки в точках распределения, поэтому длина обычно составляет от 0,5 до 5 метров, с возможностью индивидуальной настройки в соответствии с конкретными потребностями установки. Меньшая длина гарантирует аккуратную прокладку пигтейла внутри оконечной коробки или панелей без излишнего кабеля, снижая риск потери сигнала из-за ненужных изгибов или запутывания. Кроме того, пигтейлы могут поставляться в многоволоконных пучках (например, в конфигурациях из 12 или 24 волокон) с комплектами для разветвления, что позволяет эффективно оконечно обрабатывать несколько волокон в одной конфигурации.

Патч-корды, с другой стороны, доступны в более широком диапазоне длин, от 1 метра до 30 метров и более, что позволяет использовать их в различных сетевых сценариях. Независимо от того, подключаете ли вы оборудование внутри стойки центра обработки данных или соединяете устройства на большой корпоративной площадке, гибкие варианты длины патч-кордов делают их очень универсальными. Их конструкция часто включает в себя кабель с плотной буферизацией (с внешним диаметром 2,0 мм или аналогичным), который обеспечивает баланс между гибкостью и прочностью, упрощая прокладку и защищая волоконный сердечник от механических повреждений.

Защитные элементы и оболочка

Оба компонента имеют защитную оболочку, но тип и назначение различаются в зависимости от области применения. Оптические пигтейлы могут иметь оболочку из ПВХ, LSZH (низкодымный, безгалогенный), OFNR (оптоволоконный кабель, не требующий прокладки в трубах) или OFNP (оптоволоконный кабель, не требующий прокладки в трубах). Также доступны бронированные пигтейлы для промышленного или наружного применения, имеющие прочную внешнюю оболочку, которая защищает волокно от влаги, физических ударов и воздействия окружающей среды. Оболочка пигтейлов в основном предназначена для защиты точки сращивания и оголенного конца волокна во время и после установки.

Патч-корды отличаются гибкостью и безопасностью в динамичных условиях. Варианты их оболочки включают огнестойкие OFNR и OFNP для соответствия строительным нормам в стояках и вентиляционных каналах, а также ПВХ и LSZH для общего использования. Ключевой особенностью современных патч-кордов является их устойчивость к изгибам, что позволяет использовать оптическое волокно с малым радиусом изгиба (всего 10 мм) без значительных потерь сигнала, делая их идеальными для тесных стоек в центрах обработки данных, где пространство ограничено.

Принципы работы: как они обеспечивают оптическую связь.

Оптоволоконный пигтейл: прочное соединение с низкими потерями.

Принцип работы оптоволоконного пигтейла основан на создании постоянного соединения с низким затуханием между основным оптоволоконным кабелем и сетевым оборудованием. Оголенный конец пигтейла сваривается методом термосварки с основным волокном, в результате чего два волокна сплавляются вместе с помощью тепла, образуя непрерывный оптический волновод. Этот метод обеспечивает минимальные потери сигнала (вносимые потери <0,25 дБ) и высокие обратные потери (≥50 дБ), поскольку сварка исключает зазоры или смещения, которые могут ухудшить целостность сигнала. Заводской разъем на другом конце пигтейла обеспечивает стандартизированный интерфейс для подключения к адаптерам или портам оборудования, гарантируя совместимость и надежность.

Оптоволоконный патч-корд: съемное высокопроизводительное соединение.

Оптические патч-корды работают как пассивные оптические мосты, обеспечивая съемные и переконфигурируемые соединения между двумя конечными точками. Их основной принцип заключается в поддержании целостности сигнала за счет точного выравнивания разъемов и низких вносимых потерь. Заводская полировка наконечников разъемов обеспечивает точное выравнивание сердечника при соединении с адаптерами, минимизируя обратное отражение и вносимые потери (≤0,25 дБ). В отличие от пигтейлов, патч-корды не требуют сращивания; они основаны на механических соединениях, которые легко отключаются и подключаются, что делает их идеальными для сценариев, где может потребоваться изменение или модернизация сетевой конфигурации. Дуплексная конфигурация патч-кордов поддерживает двунаправленную связь, позволяя одновременно передавать и принимать данные, что крайне важно для высокоскоростных сетевых приложений.

Сценарии применения: где каждый компонент проявляет свои лучшие качества

Идеальные варианты использования оптоволоконных пигтейлов

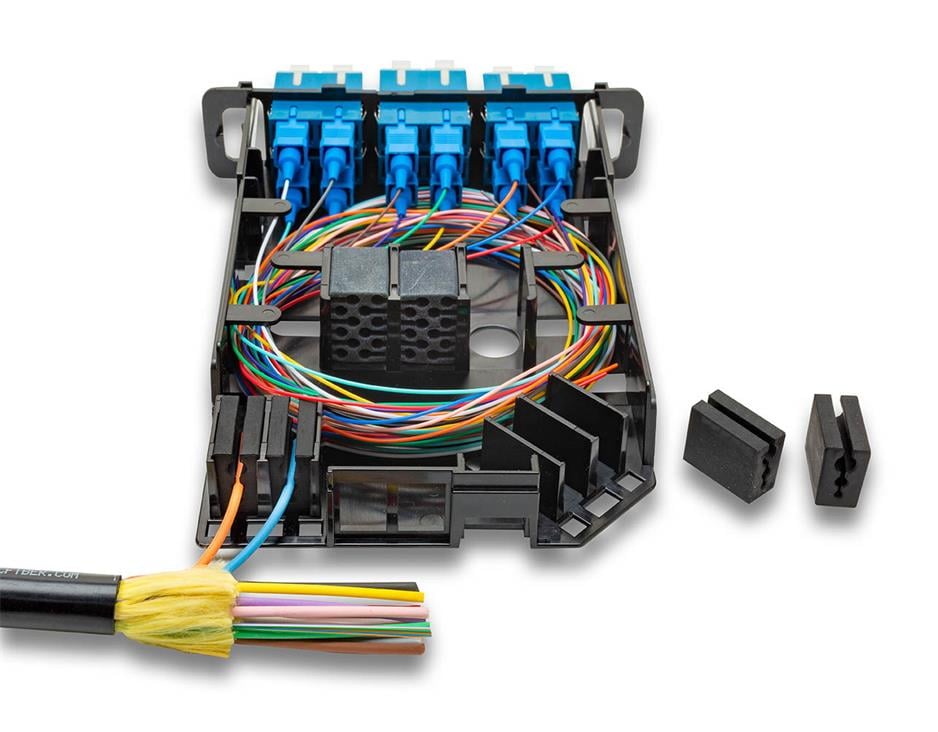

Оптические пигтейлы лучше всего подходят для применений, требующих постоянных, высоконадежных соединений, особенно в распределительных и оконечных точках. Ключевые примеры использования включают сварку оптоволокна в распределительных щитах, где пигтейлы широко используются в распределительных щитах и ​​оконечных коробках для оконцовки основных оптоволоконных кабелей, обеспечивая организованное и эффективное подключение к сетевому оборудованию. В сетях FTTH (оптоволокно до дома) пигтейлы соединяют распределительное волокно с абонентским кабелем, обеспечивая надежное соединение с жилыми или коммерческими помещениями. В корпоративных магистральных кабельных сетях пигтейлы облегчают оконцовку магистральных волокон в офисных зданиях, соединяя горизонтальные кабельные системы с основным сетевым оборудованием. Кроме того, бронированные и водонепроницаемые пигтейлы используются в суровых промышленных или наружных условиях, где защита от влаги, пыли и механических повреждений имеет решающее значение.

Идеальные сценарии использования оптоволоконных патч-кордов

Оптоволоконные патч-корды предназначены для гибких, временных или полупостоянных соединений, что делает их незаменимыми в динамичных сетевых средах. В межсетевых соединениях центров обработки данных патч-корды соединяют серверы, коммутаторы, сети хранения данных (SAN) и патч-панели, обеспечивая быструю переконфигурацию и масштабируемость. В центральных телекоммуникационных станциях патч-корды облегчают межсетевое соединение оборудования, упрощая техническое обслуживание и модернизацию. Для испытательных стендов патч-корды необходимы для лабораторных, производственных и полевых испытаний, поскольку они обеспечивают съемное соединение для измерения оптических характеристик. В корпоративных сетевых средах патч-корды соединяют настольные устройства, принтеры и другие периферийные устройства с сетью, обеспечивая простоту перемещения, добавления и изменения.

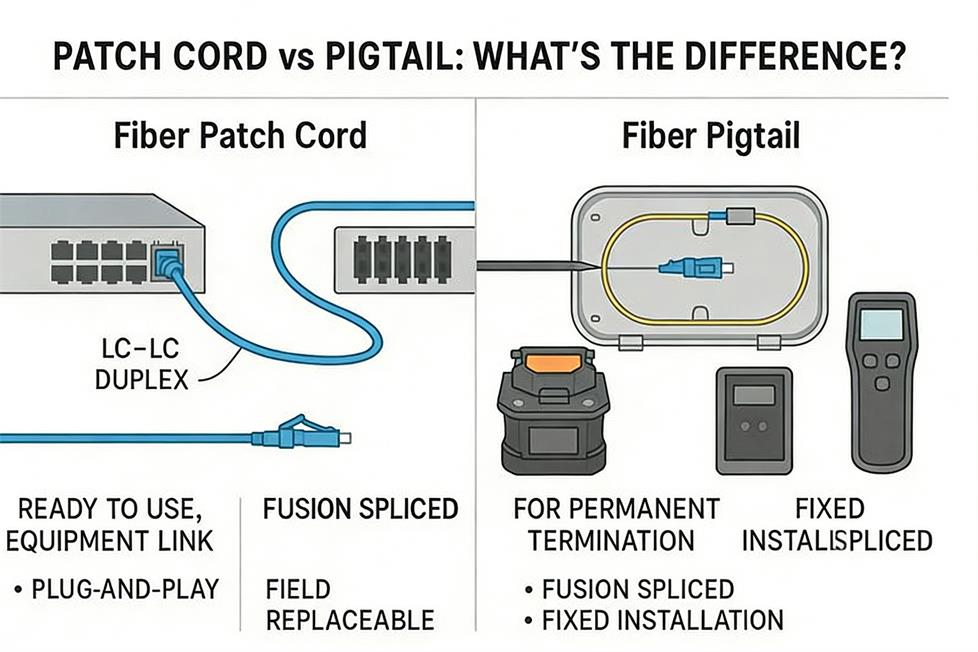

Краткое сравнение основных параметров: кабель-переходник и патч-корд

При сравнении оптоволоконных пигтейлов и патч-кордов их основные характеристики демонстрируют явные различия. Что касается конфигурации разъемов, оптоволоконные пигтейлы имеют одностороннюю конструкцию с одним разъемом и одним оголенным концом, в то время как оптоволоконные патч-корды являются двусторонними с разъемами на обоих концах. В качестве типа соединения пигтейлы используют постоянные соединения методом сварки плавлением, тогда как патч-корды используют съемные механические соединения. Диапазоны длины значительно различаются: пигтейлы обычно имеют длину от 0,5 до 5 метров с возможностью индивидуальной настройки, в то время как патч-корды предлагают более широкий диапазон от 1 до 30 метров и более. Основная функция пигтейлов — оконечная обработка основных оптоволоконных кабелей, в то время как патч-корды специализируются на соединении оборудования и компонентов. Оба компонента обеспечивают низкие вносимые потери (пигтейлы <0,25 дБ, патч-корды ≤0,25 дБ) и высокие обратные потери (≥50 дБ) для оптимальной производительности сигнала. С точки зрения гибкости, пигтейлы обладают низкой гибкостью из-за своей стационарной конструкции, в то время как патч-корды предлагают высокую гибкость благодаря возможности переконфигурации. Наконец, их основные области применения соответствуют их назначению: пигтейлы отлично подходят для распределительных щитов , FTTH и оконечных устройств магистральных сетей, а патч-корды идеально подходят для центров обработки данных, телекоммуникационных офисов и тестовых установок.

Выбор подходящего компонента: факторы, которые следует учитывать.

Выбор между оптоволоконным пигтейлом и патч-кордом зависит от нескольких важных факторов, включая характер соединения, требования к сети и условия установки. Во-первых, следует учитывать постоянство соединения: если соединение должно быть постоянным и не требовать сложного обслуживания, пигтейл — идеальный выбор. Для съемных или переконфигурируемых соединений больше подходит патч-корд. Гибкость сети — еще один ключевой фактор: в средах, требующих частых обновлений или переконфигураций (например, в центрах обработки данных), лучше использовать патч-корды, в то время как статические сети (например, FTTH в жилых домах) могут полагаться на пигтейлы. Место установки также играет роль: в суровых условиях (промышленные, наружные) могут потребоваться бронированные пигтейлы для защиты, в то время как внутри помещений (офисы, центры обработки данных) можно использовать стандартные патч-корды. Кроме того, следует оценить требования к сигналу: в высокоскоростных магистральных сетях пигтейлы могут быть предпочтительнее из-за низких потерь при сварке, в то время как для коротких высокоскоростных соединений можно использовать патч-корды без ущерба для производительности.

Оптические пигтейлы и патч-корды являются важными компонентами оптических сетей, но их различные конструкции, принципы работы и области применения делают их подходящими для разных сценариев. Пигтейлы отличаются надежной и стабильной связью с низкими потерями, обеспечивая стабильное соединение в распределительных центрах и суровых условиях. Патч-корды, с другой стороны, обеспечивают гибкость и возможность переконфигурации, что делает их идеальными для динамично развивающихся центров обработки данных, телекоммуникационных офисов и тестовых установок.
