Как установить кабель MTP LC в панели высокой плотности

В современных центрах обработки данных и корпоративных сетях высокоплотная кабельная сеть стала основой эффективной передачи данных, удовлетворяя постоянно растущий спрос на скорость и пропускную способность от 10G до 400G и выше. Кабели MTP-LC , благодаря своей способности преобразовывать разъемы MTP с большим количеством волокон в многоканальные дуплексные соединения LC, являются идеальным решением для упрощения прокладки кабелей, оптимизации пространства в стойке и обеспечения бесперебойной работы сети. Однако правильная установка имеет решающее значение для раскрытия их полного потенциала — неправильно выполненная настройка может привести к потере сигнала, проблемам с подключением и дорогостоящим простоям.

Подготовка к установке

Перед началом процесса установки крайне важна тщательная подготовка, гарантирующая безопасность, совместимость и эффективность. Спешка с установкой без надлежащей подготовки может привести к ошибкам, которые поставят под угрозу целостность сети.

Проверьте совместимость оборудования и кабелей.

Прежде всего, убедитесь, что все компоненты соответствуют требуемым техническим характеристикам и совместимы с вашей сетевой инфраструктурой:

● Кабель MTP-LC: Убедитесь, что кабель соответствует типу волокна вашей сети (одномодовый OS2 или многомодовый OM3/OM4/OM5) и количеству волокон (от 8 до 144 жил в зависимости от ваших потребностей). Проверьте, соответствует ли тип оболочки кабеля (LSZH или PVC, Plenum OFNP или Riser) местным строительным нормам и требованиям к окружающей среде. Проверьте полярность (тип A, B или C) на соответствие каналам передачи/приема вашей системы — несоответствие полярности приведет к сбоям связи.

● Панель высокой плотности: Панель должна поддерживать соединения MTP и LC, с достаточной плотностью портов для размещения всех волокон кабеля. Убедитесь, что панель рассчитана на тот же режим волокна и длину волны (1310/1550 нм для одномодового, 850/1300 нм для многомодового), что и кабель.

●  Вспомогательные компоненты: Убедитесь в совместимости трансиверов (например, QSFP для MTP, SFP для LC), патч-кордов и инструментов для очистки с кабелем и панелью. Все компоненты должны соответствовать сертификатам CE, RoHS, FCC и ISO9001 для обеспечения надежности.

Соберите необходимые инструменты и материалы.

Для беспроблемной установки вам понадобятся следующие инструменты:

● Набор для очистки оптоволоконных кабелей (включая безворсовые салфетки, чистящие палочки и средство для очистки оптоволокна) для удаления пыли и мусора с разъемов — загрязнение является одной из основных причин потери возможности подключения.

● Инструменты для организации кабелей: кабельные стяжки (неабразивные, огнестойкие), органайзеры для кабелей и кронштейны для снятия натяжения, предотвращающие чрезмерное натяжение волокон.

● Инструмент для прецизионной резки (для обрезки оболочки кабеля, при необходимости) и инструмент для зачистки кабеля (предназначен для волоконно-оптических кабелей, чтобы избежать повреждения стеклянного сердечника).

● Оборудование для измерения вносимых потерь (IL) и возвратных потерь (RL) (например, оптический измеритель мощности и источник света) для проверки характеристик после установки.

● Средства индивидуальной защиты (СИЗ): защитные очки и перчатки для защиты от осколков волокон и электростатического разряда (ЭСР).

Проверьте условия установки.

Проведите оценку места установки, чтобы выявить потенциальные проблемы:

● Место в стойке: Убедитесь, что панель высокой плотности надежно установлена ​​в стойке с достаточным зазором для прокладки кабелей (минимальный радиус изгиба 7,5 мм для нечувствительного к изгибам волокна Corning®, как указано в отраслевых стандартах). Избегайте перегрузки, так как это может привести к повышению температуры и помехам сигнала.

● Температура и влажность: Убедитесь, что условия окружающей среды находятся в пределах рабочего диапазона кабеля (-10°C до +60°C) и диапазона хранения (-10°C до +70°C). Экстремальные температуры или влажность могут со временем ухудшить характеристики кабеля.

● Траектория прокладки кабеля: Спланируйте свободный путь для кабеля MTP-LC, избегая острых краев, тяжелой техники и источников электромагнитных помех (ЭМП), таких как силовые кабели. Убедитесь, что траектория позволяет проложить кабель необходимой длины (в соответствии с заказом) без чрезмерного растяжения или скручивания.

Пошаговый процесс установки

Для установки кабелей MTP-LC в панели высокой плотности следуйте этим структурированным шагам, уделяя первостепенное внимание точности и бережному обращению, чтобы защитить хрупкие волоконно-оптические компоненты.

Подготовьте кабель к установке.

●  Распакуйте кабель MTP-LC и осмотрите его на наличие физических повреждений (например, порезов, перегибов или повреждений разъема). Убедитесь, что длина ответвления кабеля (обычно 0,5 м или по индивидуальному заказу) достаточна для того, чтобы без натяжения дотянуться до разъемов LC на панели.

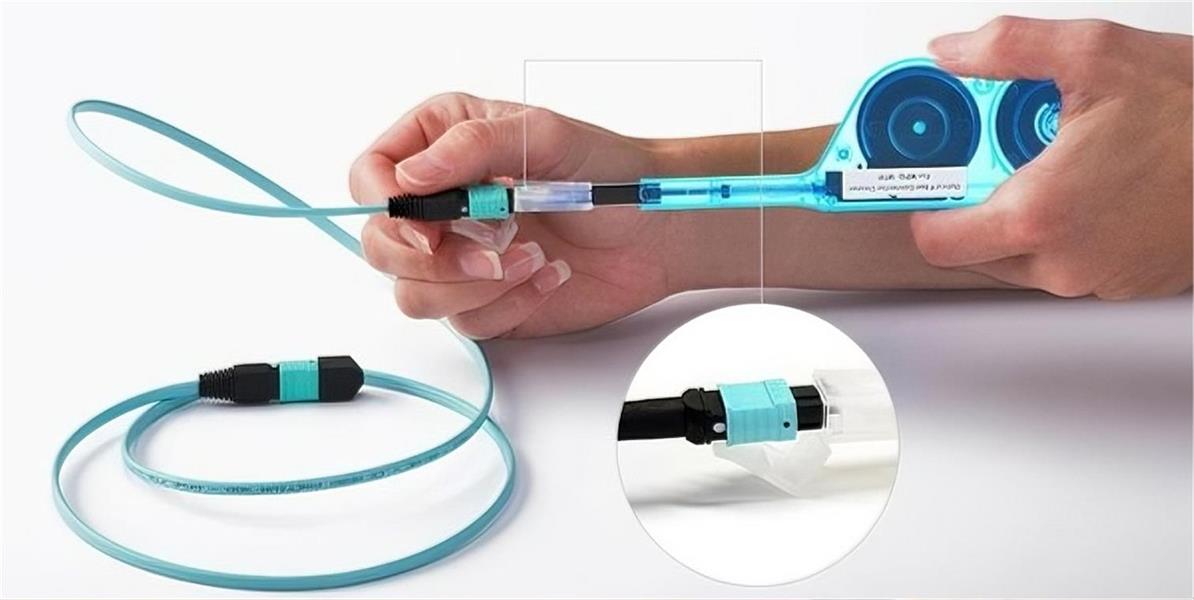

● Очистите разъемы MTP и LC с помощью комплекта для очистки оптоволокна. Для разъемов MTP используйте специальное средство для очистки разъемов MTP, чтобы удалить загрязнения с наконечника; для разъемов LC используйте чистящий стержень и безворсовую салфетку, смоченную раствором для очистки оптоволокна. Дайте разъемам полностью высохнуть, прежде чем продолжить — остаточная влага может привести к ухудшению качества сигнала.

● При необходимости обрежьте оболочку кабеля до требуемой длины с помощью прецизионного режущего инструмента. Убедитесь, что срез чистый и перпендикулярен оси кабеля, чтобы избежать расслоения. Аккуратно снимите внешнюю оболочку (если требуется дополнительная длина), чтобы обнажить отдельные волокна, стараясь не повредить и не сломать стеклянный сердечник.

Установите панель высокой плотности (если она еще не установлена).

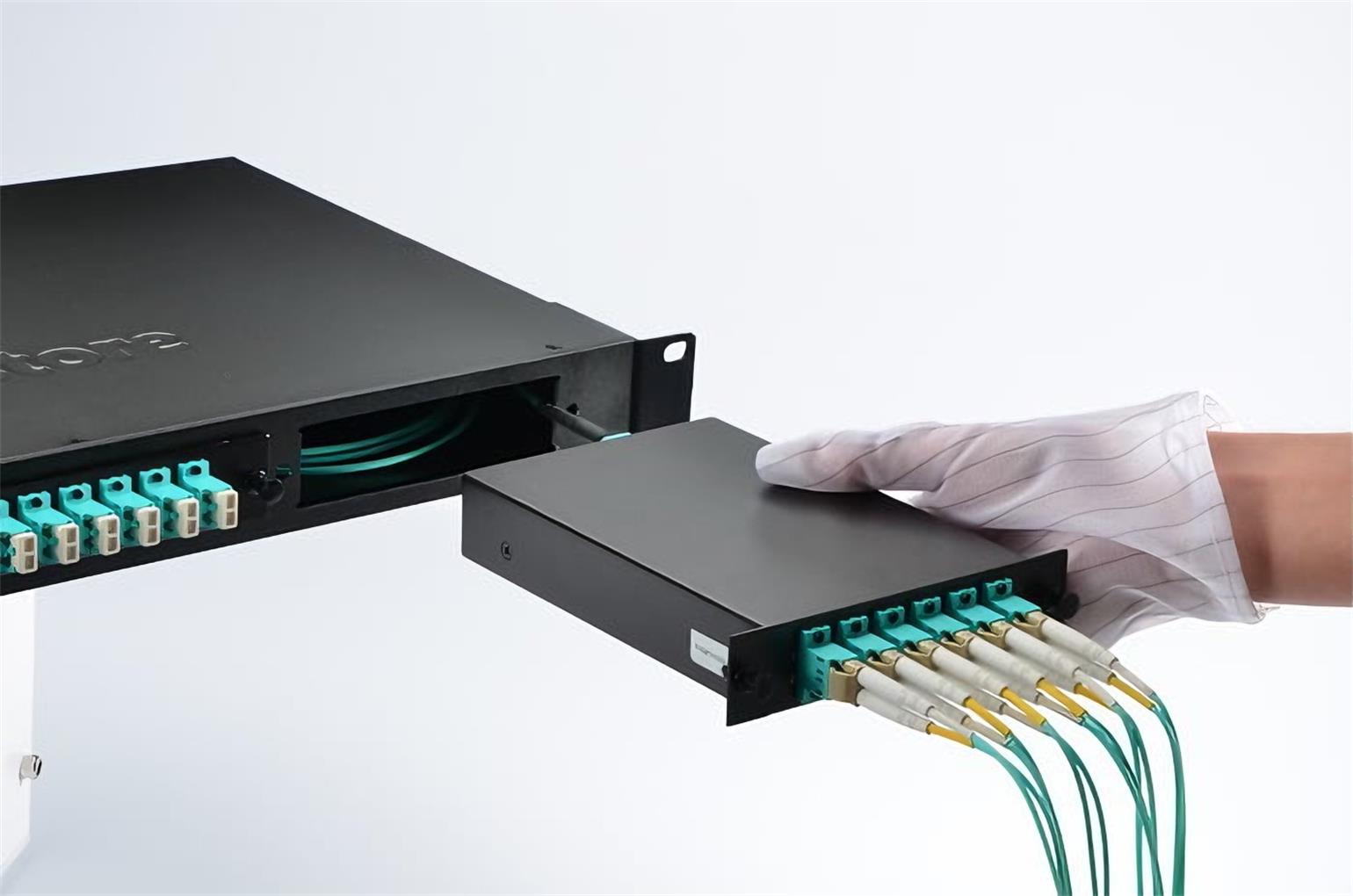

● Совместите панель с монтажными отверстиями стойки и закрепите ее винтами или болтами, убедившись, что она расположена ровно и устойчиво. Используйте динамометрический ключ для затяжки крепежных элементов в соответствии с рекомендациями производителя — чрезмерная затяжка может повредить панель, а недостаточная может вызвать вибрации, влияющие на подключение.

● Снимите переднюю и заднюю крышки панели (если применимо), чтобы получить доступ к портам MTP и LC. Для упрощения будущего обслуживания и устранения неполадок обозначьте порты в соответствии со схемой подключения вашей сети (например, «Массовый порт MTP 1», «Порты сервера LC 1-6»).

Подключите разъем MTP к панели.

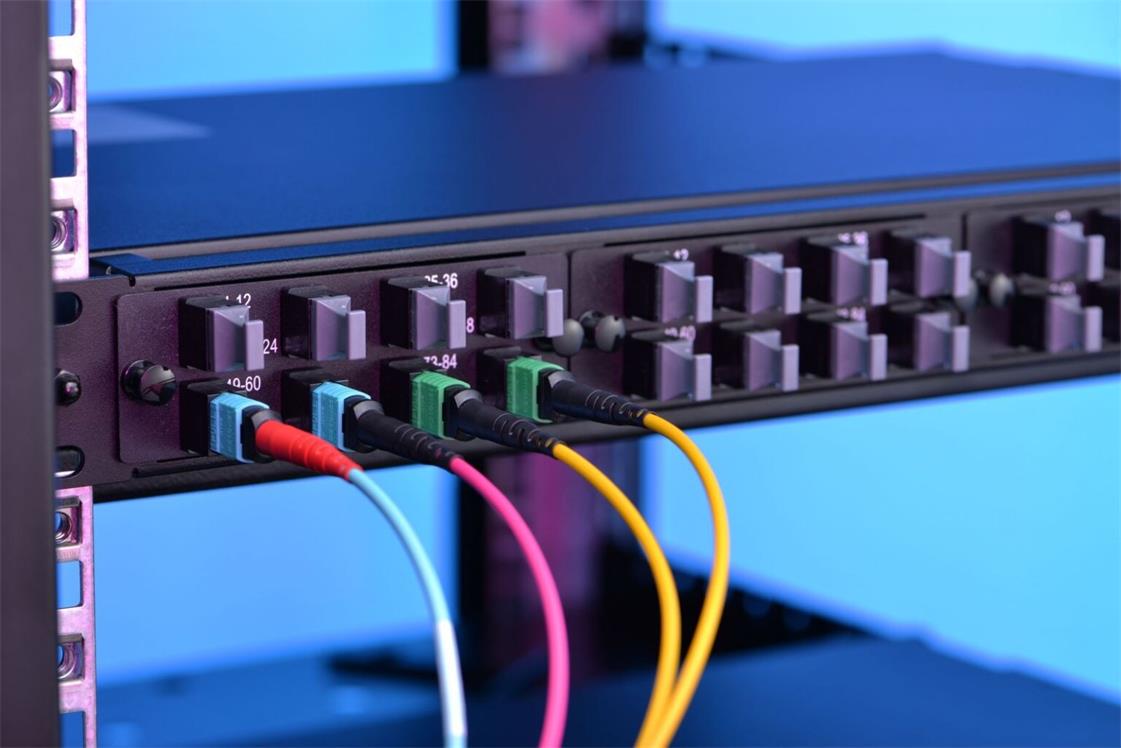

● Найдите порт MTP на панели высокой плотности (обычно расположен на задней панели и предназначен для магистральных соединений). Совместите выступ разъема MTP (небольшой выступ на корпусе разъема) с пазом на порту — это обеспечит правильную полярность и выравнивание волокон.

● Плотно, но аккуратно вставьте разъем MTP в порт, пока не услышите щелчок, указывающий на его полную фиксацию. Избегайте скручивания или чрезмерного усилия при установке разъема, так как это может повредить наконечник или внутренние волокна.

● Зафиксируйте разъем MTP с помощью фиксирующего механизма панели (например, защелки или винтового крепления), чтобы предотвратить случайное отсоединение. Убедитесь, что разъем не находится под натяжением — используйте кронштейн для снятия натяжения, чтобы закрепить кабель в стойке, сохраняя минимальный радиус изгиба.

Проложите и подключите дуплексные разъемы LC.

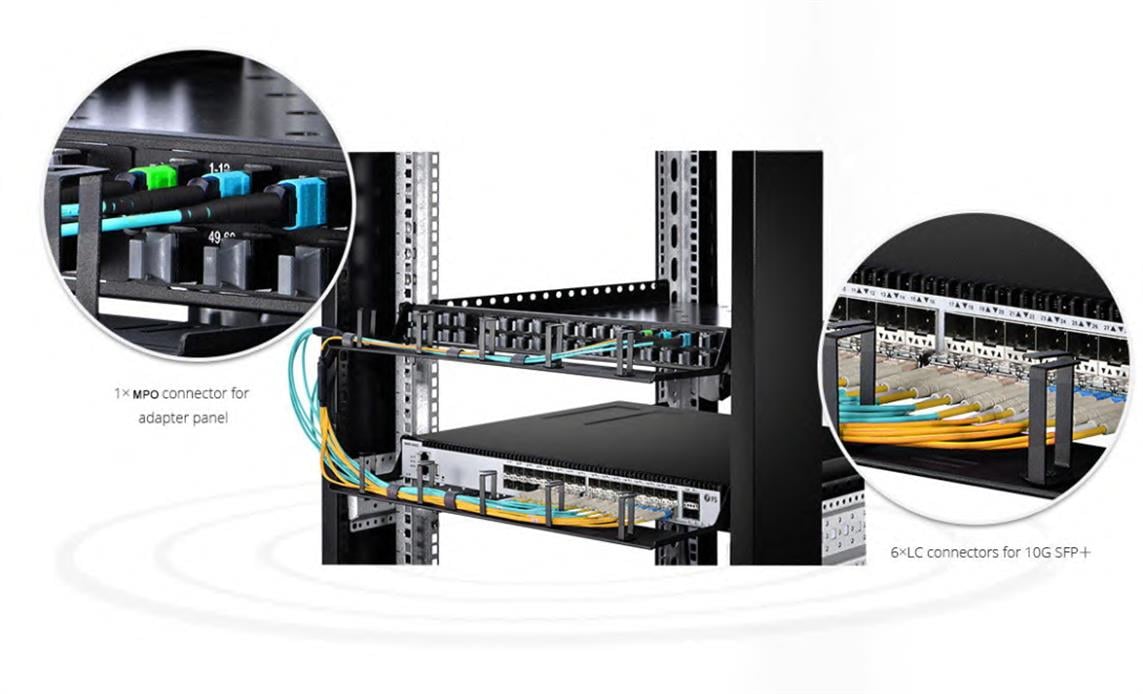

● Проложите отдельные кабели LC-дуплекса от разъема MTP к соответствующим портам LC на панели. Следуйте заранее спланированному маршруту прокладки кабелей, используя кабельные стяжки и органайзеры для аккуратного и упорядоченного размещения кабелей. Избегайте чрезмерного перекрещивания кабелей, так как это может увеличить потери при подключении и затруднить техническое обслуживание.

● На протяжении всей прокладки кабеля соблюдайте минимальный радиус изгиба (10 мм для основного кабеля, 7,5 мм для ответвлений). Не сгибайте кабели под острыми углами и не сдавливайте их между компонентами стойки — это может вызвать микроизгибы волокна, приводящие к потере сигнала.

● Совместите каждый разъем LC с соответствующим портом, убедившись, что ключ разъема (на наконечнике LC) совпадает с пазом порта. Вставьте разъем LC в порт до щелчка. Для дуплексных разъемов LC убедитесь, что как передающий (Tx), так и принимающий (Rx) оптоволокна подключены к соответствующим портам в соответствии со схемой полярности вашей сети (тип A, B или C).

● Закрепите разъемы LC с помощью фиксаторов панели (если имеются), чтобы предотвратить случайное отсоединение. Расположите разветвительные кабели аккуратно и параллельно, чтобы оптимизировать воздушный поток и уменьшить беспорядок в панели с высокой плотностью размещения компонентов.

Выполните прокладку кабелей после установки.

● Используйте неабразивные кабельные стяжки для связывания основного кабеля MTP-LC и ответвленных волокон, оставляя небольшой запас длины для компенсации теплового расширения и возможности последующей регулировки. Избегайте чрезмерного затягивания кабельных стяжек, так как это может сжать оболочку кабеля и повредить волокна.

● Нанесите маркировку на оба конца кабеля и в ключевых точках вдоль трассы прокладки, включая разъемы MTP и LC. Маркировка должна содержать тип кабеля, количество волокон, полярность и пункт назначения (например, «MTP-LC, 12-Fiber OM4, Polarity A, Rack 5-Server 10»).

● Установите на место переднюю и заднюю крышки панели, убедившись, что они надежно закреплены. Убедитесь, что крышки не давят на кабели или разъемы — это может вызвать натяжение и ухудшение качества сигнала.

Тестирование и проверка после установки

После установки необходимо провести тщательное тестирование, чтобы подтвердить правильность работы кабеля MTP-LC и его соответствие стандартам производительности. Пропуск этого шага может привести к необнаруженным проблемам, влияющим на надежность сети.

Проведите тестирование потерь на вставке (IL) и потерь на возврате (RL).

● Подключите оптический измеритель мощности и источник света к портам MTP и LC кабеля MTP-LC соответственно. Установите измерительное оборудование на соответствующую длину волны (1310 нм или 1550 нм для одномодового кабеля, 850 нм или 1300 нм для многомодового кабеля).

● Измерьте вносимые потери для каждого волоконно-оптического канала. Максимально допустимые вносимые потери составляют ≤0,35 дБ для разъемов MTP и ≤0,2 дБ для разъемов LC — любое значение, превышающее это, указывает на проблему (например, загрязнение, смещение или повреждение волокна).

● Измерьте коэффициент отражения (RL) , который должен быть ≥60 дБ для разъемов MTP и ≥50 дБ для разъемов LC. Низкие значения RL указывают на отражение сигнала, что может ухудшить производительность сети.

● Задокументируйте результаты испытаний каждого волоконно-оптического канала, сравнив их со спецификациями кабеля и отраслевыми стандартами. Сохраните эти записи для дальнейшего использования и проведения проверок на соответствие требованиям.

Проверьте полярность и соединение.

● Используйте сетевой тестер или трансивер, чтобы убедиться в правильности передачи и приема данных по всем каналам. Убедитесь в правильном соответствии полярности (тип A, B или C) — например, при полярности типа A передающий кабель от разъема MTP должен соответствовать принимающему кабелю разъема LC, и наоборот.

● Проверьте сквозное соединение, отправив тестовые пакеты между магистральным (подключенным по MTP) и конечным (подключенным по LC) устройствами. Убедитесь в отсутствии потерь пакетов, задержек или сообщений об ошибках.

Проверьте наличие физических дефектов.

● Проведите заключительный визуальный осмотр установки. Проверьте наличие ослабленных разъемов, поврежденных кабелей или неправильной прокладки кабелей (например, изогнутые волокна, чрезмерное натяжение). Убедитесь, что все маркировки четкие и правильно размещены.

● Убедитесь, что температура панели высокой плотности находится в пределах рабочего диапазона — перегрев может указывать на плохую циркуляцию воздуха из-за скопления кабелей. При необходимости отрегулируйте прокладку кабелей для улучшения циркуляции воздуха.

Техническое обслуживание и передовые методы работы

Надлежащее техническое обслуживание кабельных установок MTP-LC в панелях высокой плотности имеет важное значение для обеспечения долгосрочной производительности и надежности. Следуйте этим рекомендациям, чтобы максимально продлить срок службы кабеля и минимизировать время простоя.

Регулярная чистка и осмотр

● Очищайте разъемы MTP и LC каждые 3–6 месяцев или при возникновении проблем с подключением. Используйте только специальные инструменты и растворы для очистки оптоволоконных кабелей — избегайте использования спирта или других агрессивных химикатов, так как они могут повредить наконечник разъема.

● При каждой чистке осматривайте кабели и разъемы на наличие физических повреждений (например, трещин, износа или коррозии). Немедленно заменяйте поврежденные компоненты, чтобы предотвратить потерю сигнала.

Избегайте скопления людей и напряженности.

● Не добавляйте к панели высокой плотности дополнительные кабели сверх ее номинальной мощности — перегрузка увеличивает температуру, электромагнитные помехи и риск случайного повреждения кабелей.

● Регулярно проверяйте натяжение кабеля, особенно в местах соединения. Используйте кронштейны для снятия натяжения и кабельные органайзеры, чтобы поддерживать минимальный радиус изгиба и предотвращать чрезмерное натяжение или скручивание.

Документирование и обновление карты сети.

● Поддерживайте актуальность документации по схемам сети, включая маршруты прокладки кабелей, количество волокон, полярность и результаты тестирования. Это упрощает поиск и устранение неисправностей, модернизацию и расширение сети.

● Обновляйте документацию при каждом изменении в установке (например, добавлении новых кабелей, замене компонентов или изменении полярности).

План будущих обновлений

● При установке кабелей MTP-LC учитывайте будущие обновления сети (например, с 100G до 400G). Выбирайте кабели с большим количеством волокон (например, 24 или 48 жил) и совместимыми модами волокон (например, многомодовый OM5 для широкополосных приложений), чтобы избежать дорогостоящей замены кабелей.

● Убедитесь, что панель высокой плотности имеет свободные порты для подключения дополнительных кабелей или оборудования.

Краткое содержание

Монтаж кабелей MTP-LC в панелях высокой плотности требует точности, внимания к деталям и соблюдения отраслевых стандартов. Правильный монтаж не только максимизирует производительность кабеля, но и сокращает время простоя, снижает затраты на техническое обслуживание и обеспечивает бесперебойную модернизацию сети.
