Как правильно чистить и обслуживать оптоволоконные кабели MPO

В эпоху оптических сетей 40G, 100G и набирающих популярность 400G/800G, оптоволоконные кабели MPO  стали основой высокоплотных центров обработки данных, вычислительных кластеров для искусственного интеллекта и высокопроизводительной телекоммуникационной инфраструктуры. Эти предварительно оконцованные на заводе многоволоконные решения обеспечивают беспрецедентную эффективность в использовании пространства и скорость установки, но их производительность и долговечность зависят от тщательной очистки и технического обслуживания. Пренебрежение надлежащим уходом может привести к увеличению потерь на входе, ухудшению сигнала и даже дорогостоящим простоям сети. В этом руководстве описаны лучшие отраслевые практики очистки и обслуживания оптоволоконных кабелей MPO, гарантирующие их соответствие высоким требованиям современных оптических систем.

Критическая важность очистки и технического обслуживания волоконно-оптических кабелей MPO.

Волоконно-оптические кабели MPO объединяют от 8 до 576 отдельных волокон в один компактный разъем, что делает их крайне чувствительными к загрязнению и физическим повреждениям. В отличие от традиционных одноволоконных кабелей, даже частица пыли, масла или мусора на наконечнике разъема MPO может одновременно нарушить работу нескольких оптических трактов. Такое загрязнение часто приводит к потерям на входе, превышающим отраслевой стандартный порог в 0,35 дБ на пару, что нарушает высокоскоростную передачу данных.

Кроме того, волоконно-оптические кабели MPO разработаны для обеспечения долгосрочной надежности и соответствуют стандартам ISO9001, CE и RoHS. Регулярное техническое обслуживание не только сохраняет их производительность, но и продлевает срок службы, максимизируя отдачу от инвестиций для сетевых операторов. В условиях высокой плотности, таких как основные распределительные зоны центров обработки данных (MDA) или вычислительные кластеры AI/ML, где простои обходятся дорого, надлежащая очистка и техническое обслуживание волоконно-оптических кабелей MPO являются обязательными условиями для бесперебойной связи.

Основные риски, связанные с пренебрежением уходом за оптоволоконным кабелем MPO.

●  Сбои, связанные с загрязнением: Масло с рук, частицы пыли или загрязнения окружающей среды могут накапливаться на наконечнике разъема MPO, вызывая ослабление сигнала или прерывистое соединение.

● Физические повреждения: Малый радиус изгиба (всего 7,5 мм для многих кабелей MPO) и хрупкая структура волоконной ленты делают их уязвимыми для перегибов, сдавливания или неправильной прокладки при неосторожном обращении.

● Нарушение полярности: для оптимальной работы волоконно-оптических кабелей MPO требуется точное выравнивание полярности (типы A/B/C). Пыль или износ разъемов могут нарушить это выравнивание, что приводит к перекрестным помехам между волокнами.

● Преждевременная замена: Без надлежащего обслуживания волоконно-оптические кабели MPO могут потребовать преждевременной замены, что приведет к увеличению эксплуатационных расходов и сбоям в работе сети.

Пошаговая процедура очистки волоконно-оптических кабелей MPO

Очистка волоконно-оптических кабелей MPO требует точности, специализированных инструментов и строгого соблюдения протоколов во избежание повреждения разъема или волокон. Ниже приведено пошаговое руководство по эффективной очистке:

Подготовка к уборке

Перед началом уборки подготовьте необходимые инструменты для обеспечения безопасности и эффективности:

● Безворсовые чистящие салфетки, специально разработанные для MPO (совместимы с материалами оболочки LSZH и OFNP)

● Кассеты для очистки разъемов MPO или нажимные инструменты для очистки (предназначены для многоволоконных наконечников)

● Визуализатор волоконно-оптических кабелей (с адаптером MPO) для проверки результатов очистки.

● Нитриловые перчатки (для предотвращения попадания масла с рук на разъемы)

● Сжатый воздух (без масла, сухой) для удаления рыхлого мусора.

Убедитесь, что рабочее место чистое, сухое и свободно от чрезмерной пыли или влаги. Избегайте очистки волоконно-оптических кабелей MPO в условиях высокой влажности или наличия загрязняющих веществ в воздухе, так как это может привести к попаданию новых частиц на разъем.

Химчистка: первая линия защиты

Сухая чистка — основной метод удаления мелких частиц мусора, и её следует проводить регулярно, даже если кабель выглядит чистым.

● Наденьте нитриловые перчатки, чтобы предотвратить попадание масла с кожи на разъем MPO.

● Отсоедините оптоволоконный кабель MPO от патч-панели, коммутатора или модуля. Держите кабель за оболочку, а не за разъем, чтобы избежать повреждения наконечника или волоконных лент.

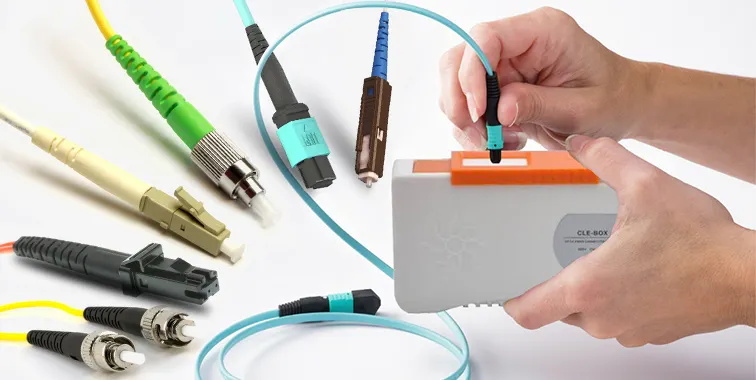

● Используйте сухую чистящую кассету MPO: вставьте разъем в адаптер кассеты, сильно надавите и плавно, равномерно потяните назад. Повторите 2-3 раза, чтобы удалить рыхлую пыль или частицы.

● Для удаления стойких загрязнений используйте безворсовую чистящую салфетку, слегка смоченную жидкостью для очистки оптоволокна (избегайте растворов на спиртовой основе, которые могут повредить оболочки LSZH ). Протрите наконечник одним легким движением от корпуса разъема к кончику, затем протрите сухой салфеткой, чтобы удалить остатки.

● Используйте сжатый воздух (держа его на расстоянии 7-10 см от разъема), чтобы сдуть оставшиеся частицы. Убедитесь, что воздух сухой и без масла, чтобы предотвратить дальнейшее загрязнение.

Осмотр после очистки

После очистки проверьте результаты с помощью волоконно-оптического инспекционного микроскопа:

● Прикрепите адаптер MPO к инспекционному микроскопу и вставьте очищенный разъем.

● Осмотрите наконечник наконечника на наличие остатков мусора, царапин или повреждений. Наконечник должен быть чистым, без видимых частиц и иметь гладкую, отполированную поверхность (в соответствии со стандартами заводской обработки).

● Если загрязнения все еще присутствуют, повторите процедуру сухой чистки. Избегайте чрезмерной чистки, так как излишнее протирание может повредить полировку наконечника.

● Подключайте оптоволоконный кабель MPO только после того, как убедитесь, что разъем чистый и не поврежден.

Рекомендации по долгосрочному техническому обслуживанию волоконно-оптических кабелей MPO

Очистка — лишь один из компонентов эффективного обслуживания волоконно-оптических кабелей MPO. Внедрение следующих методов обеспечит бесперебойную работу и долговечность:

Правильная обработка и маршрутизация

Волоконно-оптические кабели MPO имеют тонкие внутренние волоконные ленты и малый радиус изгиба, что требует бережного обращения:

● Избегайте изгибания кабеля за пределы указанного минимального радиуса изгиба (обычно 7,5 мм для большинства моделей). Чрезмерный изгиб может повредить волоконные ленты, что приведет к увеличению затухания сигнала.

● Прокладывайте оптоволоконные кабели MPO вдали от острых краев, тяжелого оборудования или мест с интенсивным движением, чтобы предотвратить их защемление или перегиб. Используйте средства для организации кабелей (например, стяжки на липучках, кабельные лотки), чтобы закрепить кабель, не создавая чрезмерного натяжения.

● При отсоединении волоконно-оптических кабелей MPO тяните за корпус разъема, а не за оболочку кабеля, чтобы избежать натяжения волоконных лент и наконечника.

График регулярных проверок

Разработайте плановый график профилактических проверок с учетом условий эксплуатации кабеля:

● Центры обработки данных высокой плотности: Проверяйте оптоволоконные кабели MPO каждые 3-6 месяцев или после любых работ по техническому обслуживанию, связанных с отключением/повторным подключением кабеля.

●  Для использования на открытом воздухе или в суровых условиях: Для волоконно-оптических кабелей MPO, используемых в центральных телекоммуникационных станциях или на наружных линиях связи, ежемесячно проводите осмотр на предмет повреждения оболочки, попадания влаги или загрязнения разъемов.

● Кластеры ИИ/машинного обучения и высокопроизводительных вычислений: Учитывая требования к сверхнизкой задержке этих систем, проверяйте оптоволоконные кабели MPO ежеквартально для обеспечения стабильной работы.

● При каждой проверке используйте эндоскоп для осмотра волоконно-оптических кабелей , чтобы убедиться в отсутствии загрязнений разъемов, повреждений наконечников и правильной полярности. Документируйте результаты проверки, чтобы отслеживать состояние кабеля с течением времени.

Хранение и защита

Когда оптоволоконные кабели MPO не используются, правильное хранение имеет решающее значение для предотвращения повреждений:

● Закройте неиспользуемые разъемы MPO пылезащитными колпачками, чтобы защитить наконечник от загрязнения и механических повреждений.

● Храните кабели в сухом помещении с контролируемой температурой (в соответствии с диапазоном температур хранения, указанным производителем: от -10°C до 70°C). Избегайте воздействия экстремальной жары, холода или влажности.

● Сматывайте оптоволоконные кабели MPO свободно (не превышая минимальный радиус изгиба) и закрепляйте их неабразивными стяжками. Не ставьте тяжелые предметы на хранящиеся кабели.

Рекомендации по совместимости и замене

● Используйте только совместимые с MPO чистящие инструменты и материалы. Обычные чистящие средства могут не подойти к многоволоконному наконечнику или повредить полировку разъема.

● Замените оптоволоконные кабели MPO, если при осмотре обнаружены необратимые повреждения наконечников (например, глубокие царапины, трещины) или если потери на входе постоянно превышают 0,35 дБ на пару соединенных кабелей, даже после тщательной очистки.

● При замене кабелей убедитесь, что новые оптоволоконные кабели MPO соответствуют исходным характеристикам (количество волокон, режим работы, тип полярности и материал оболочки) для обеспечения совместимости с сетью.

Краткое содержание

Волоконно-оптические кабели MPO незаменимы для построения масштабируемых высокопроизводительных оптических сетей, но их сложная конструкция требует тщательной очистки и обслуживания. Следуя шагам, описанным в этом руководстве — от сухой очистки и осмотра до правильного обращения и хранения — сетевые операторы могут обеспечить стабильную работу волоконно-оптических кабелей MPO, минимизировать время простоя и продлить срок их службы.

В условиях высокой ответственности, таких как центры обработки данных, вычислительные кластеры для ИИ и телекоммуникационная инфраструктура, надежность оптоволоконных кабелей MPO напрямую влияет на эффективность сети и непрерывность бизнеса. Вложение времени в надлежащую очистку и техническое обслуживание — это не просто передовая практика, а стратегическая необходимость для раскрытия всего потенциала современных оптических сетей высокой плотности. Уделяя приоритетное внимание уходу за оптоволоконными кабелями MPO, организации могут защитить свои сетевые инвестиции и оставаться впереди в мире, где все большее значение придается взаимосвязанности.
