Как выбрать бронированные оптоволоконные кабели для внутреннего и наружного применения? Типы оптоволоконных кабелей: объяснение.

В процессе выбора волоконно-оптических кабелей для жилых, коммерческих, промышленных объектов и крупномасштабных инфраструктурных проектов покупатели и соответствующий технический персонал часто сталкиваются с многочисленными дилеммами при принятии решений. В настоящее время рынок волоконно-оптических кабелей предлагает широкий ассортимент продукции, охватывающий три основные категории — внутренние, наружные и бронированные — и множество подкатегорий, каждая из которых специально разработана для конкретных условий применения и сценариев. Любое отклонение в процессе выбора может легко привести к снижению качества передачи, преждевременному старению оборудования, серьезным угрозам безопасности и неэффективным затратам. Например, как определить сценарии применения кабелей с неплотной оболочкой и кабелей с плотной буферизацией? Какие предварительные условия должны быть соблюдены при выборе бронированных кабелей? Как обеспечить соответствие выбранных кабелей стандартам пожарной безопасности и требованиям к устойчивости к суровым условиям окружающей среды в соответствующих сценариях? В данной статье будет систематически рассмотрен процесс выбора волоконно-оптических кабелей с учетом вышеуказанных ключевых вопросов, что позволит предоставить точные и профессиональные рекомендации по выбору продукции, соответствующей требованиям проекта.

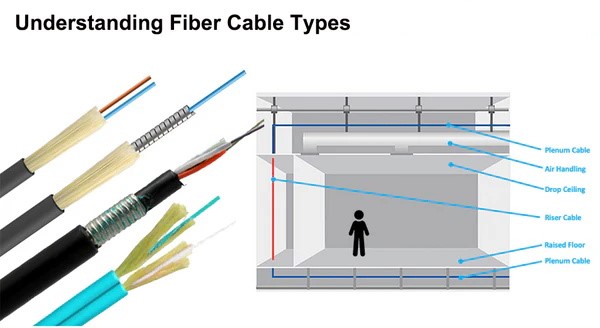

Что такое оптоволоконный кабель? (Внутренний, наружный, бронированный)



Волоконно-оптический кабель — это высокоскоростная среда передачи данных, основанная на передаче оптических сигналов. Его основным компонентом являются тонкие стеклянные или пластиковые оптические волокна, которые передают данные посредством преломления и распространения оптических сигналов. По сравнению с традиционными медными кабелями, волоконно-оптические кабели обладают значительными преимуществами, такими как высокая скорость передачи, высокая стабильность соединения, устойчивость к электромагнитным помехам (ЭМП), низкие потери сигнала при передаче на большие расстояния и высокая пропускная способность. Среди них выделяют три основные категории волоконно-оптических кабелей: для внутреннего, наружного и бронированного использования. Благодаря дифференцированному конструктивному дизайну, выбору материалов и процессам защиты, они соответственно решают различные технические задачи в разных условиях эксплуатации. Их конкретные классификации и основные характеристики приведены ниже:

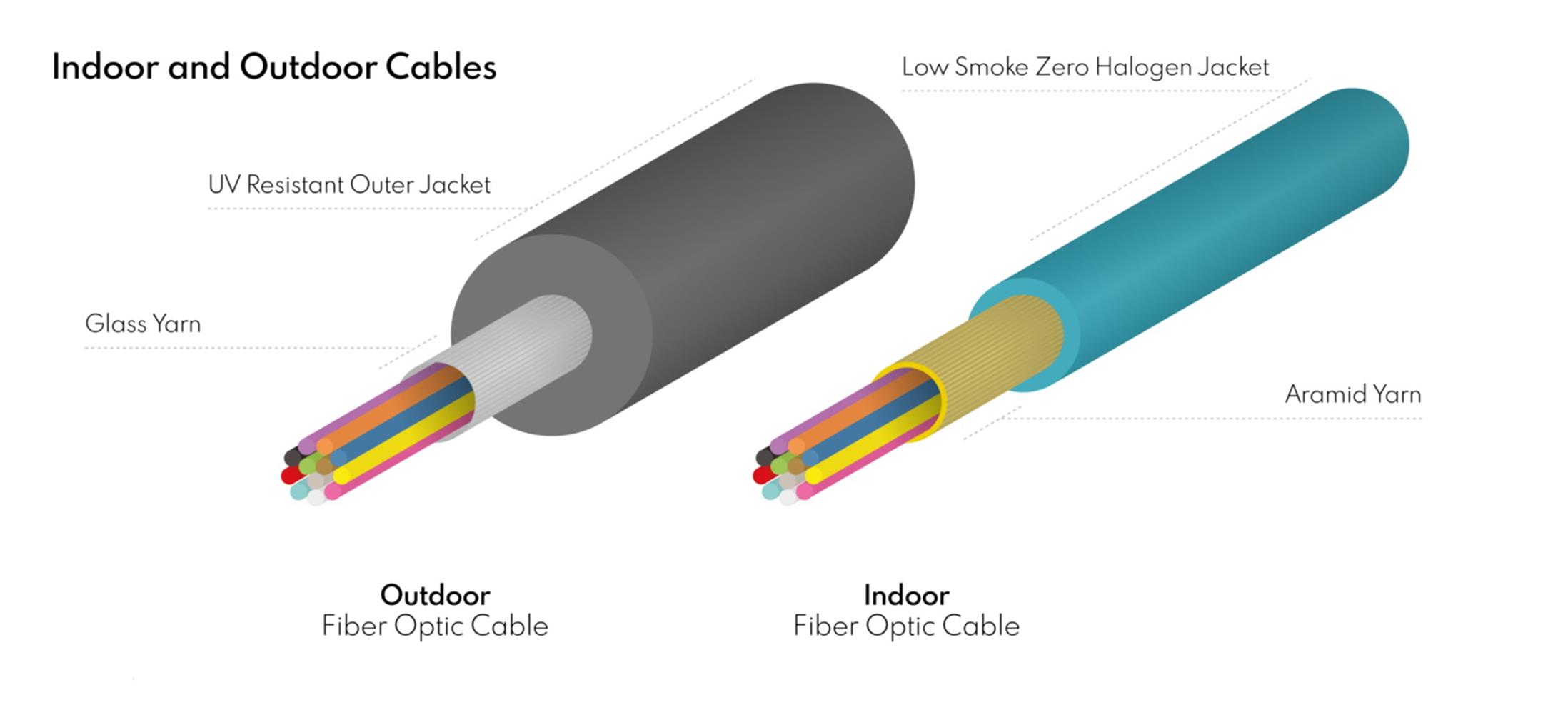

Внутренние оптоволоконные кабели



В основном используется в закрытых помещениях, таких как внутренние помещения зданий, центры обработки данных, офисные помещения и жилые дома. Основные конструктивные особенности — хорошая гибкость, строгие требования пожарной безопасности и компактная объемная структура. Этот тип кабеля не должен выдерживать воздействие экстремальных погодных условий на открытом воздухе, но должен соответствовать соответствующим стандартам пожарной безопасности, что позволяет эффективно предотвращать образование и распространение дыма и токсичных газов в случае пожара. К распространенным подкатегориям относятся распределительные, ответвительные, стояковые и вентиляционные оптоволоконные кабели.





Наружные оптоволоконные кабели



Эти кабели, специально разработанные для суровых условий эксплуатации на открытом воздухе, способны стабильно выдерживать экстремальные температурные диапазоны (от -40°C до +85°C), влажность, ультрафиолетовое излучение, ветровую и дождевую эрозию, а также различные механические повреждения, такие как повреждение животными и воздействие строительных работ. Кабель этого типа имеет более прочную и тяжелую конструкцию, а также полностью водонепроницаем и герметичен. К распространенным подкатегориям относятся кабели в свободной трубке, воздушные кабели, кабели для прямой прокладки в грунт и подводные волоконно-оптические кабели.



Бронированные волоконно-оптические кабели

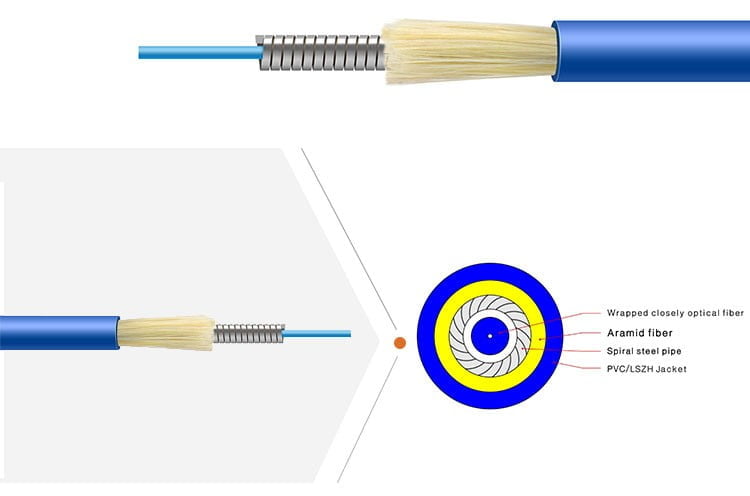

Это волоконно-оптические кабели со специальными защитными свойствами, которые подразделяются на бронированные для внутреннего и наружного применения. Их ключевой особенностью является наличие бронированного защитного слоя на внешней оболочке кабеля. В качестве защитных материалов используются сталь, алюминий и арамидные волокна, которые эффективно противостоят различным внешним повреждениям, таким как сжатие, резка, повреждение грызунами и истирание. Они в основном используются в условиях повышенного риска, таких как промышленные объекты, строительные площадки и подземные туннели.







Как выбрать подходящие бронированные оптоволоконные кабели для внутреннего и наружного применения? Ключевые факторы, которые следует учитывать.



Операционная среда



Условия эксплуатации являются ключевым фактором при выборе волоконно-оптического кабеля, напрямую определяющим основные проектные стандарты, уровень защиты и рабочие параметры кабеля. В процессе выбора необходимо обеспечить точное соответствие с учетом конкретных сценариев установки:

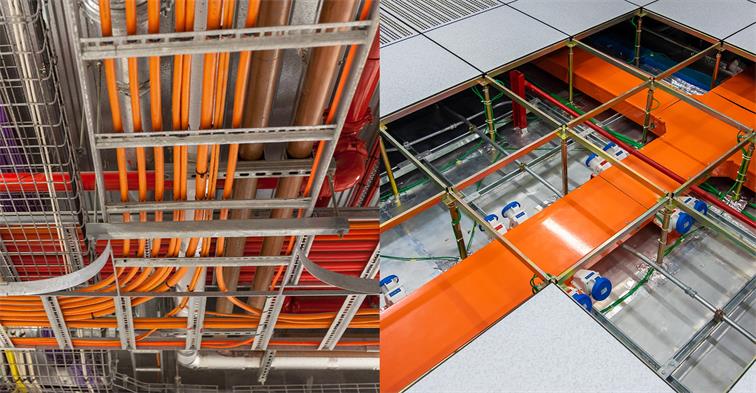

●  Внутренние помещения: особое внимание следует уделить требованиям пожарной безопасности. В частности, для прокладки кабелей в воздуховодах систем кондиционирования необходимо выбирать кабели для вертикальной проводки в помещениях с кондиционерами, для вертикальной проводки в перекрытиях — стояковые кабели, а для обычной горизонтальной проводки — распределительные или ответвительные кабели; при этом необходимо учитывать ограничения монтажного пространства — для узких мест предпочтительнее использовать высокогибкие кабели, а для прокладки кабелей в кабельных лотках — компактные кабели.

● Наружные пространства: Кабели должны выбираться в соответствии с конкретным методом прокладки — воздушные кабели для проводки на опорах, кабели для прокладки в подземных траншеях и подводные кабели для подводной передачи электроэнергии; при этом необходимо в полной мере учитывать воздействие окружающей среды, а выбранные кабели должны обладать полной защитой от ультрафиолетового излучения, водонепроницаемой герметизацией и устойчивостью к высоким и низким температурам.

● Зоны повышенного риска: Если место прокладки кабеля подвержено риску повреждения, повреждения при резке, активности грызунов или высокой плотности персонала и транспортных средств, например, промышленные зоны, строительные площадки и подземные туннели, следует отдавать предпочтение бронированным волоконно-оптическим кабелям для обеспечения стабильной работы и длительного срока службы.





Конструкция кабеля и тип волокна



Внутренняя конструкция кабеля напрямую влияет на потери при передаче сигнала, гибкость изделия и сложность монтажа оконечного устройства, в то время как тип волокна (одномодовое или многомодовое) определяет дальность передачи сигнала и пропускную способность. При выборе кабеля необходимо всесторонне учитывать требования проекта к передаче данных:



● Свободно свернутый кабель: сердцевина оптического волокна помещена в гибкую водонепроницаемую оболочку, которая заполнена гелем или сухим водонепроницаемым материалом, что позволяет оптическому волокну свободно расширяться и сжиматься при изменении температуры окружающей среды, эффективно уменьшая потери сигнала, вызванные деформацией при изгибе. Подходит для прокладки кабелей на большие расстояния как внутри, так и вне помещений.

● Плотная буферизация: Каждый сердечник оптического волокна непосредственно обернут толстым буферным защитным слоем, без гелевого наполнения или воздушного зазора между оболочкой и сердечником. Общий объем кабеля более компактен, а конструкция оконечного устройства более удобна. Подходит для внутренних кабельных систем на коротких и средних расстояниях, таких как подключение рабочих станций и внутренняя проводка небольших центров обработки данных.

● Тип волокна: Одномодовое волокно имеет относительно тонкое сердечник, обладает большой пропускной способностью (до 100 км и более) и высокой скоростью передачи данных, подходит для магистральных линий связи на большие расстояния и крупномасштабных магистральных сетей; многомодовое волокно имеет относительно толстое сердечник, отличается более низкой себестоимостью и подходит для передачи данных на короткие расстояния внутри помещений (до 2 км), например, для соединения оборудования внутри центров обработки данных и прокладки локальных сетей в офисных помещениях.





Стандарты пожарной безопасности



Выбор оптоволоконных кабелей для внутренней проводки должен строго соответствовать местным стандартам пожарной безопасности, что является важнейшим условием обеспечения безопасности жизни и имущества персонала. Различные сценарии применения соответствуют различным требованиям стандартов пожарной безопасности:



● Кабели для прокладки в вентиляционных каналах:  Как и оптоволоконные кабели OFNP, они должны соответствовать стандарту UL 910 (США) или эквивалентным международным стандартам пожарной безопасности. Специально разработанные для воздуховодов систем кондиционирования и вентиляционных промежуточных слоев зданий, они выделяют мало дыма при горении и не выделяют токсичных галогенсодержащих газов. Это обязательные изделия для таких зон в густонаселенных зданиях, как офисные здания, больницы и школы.

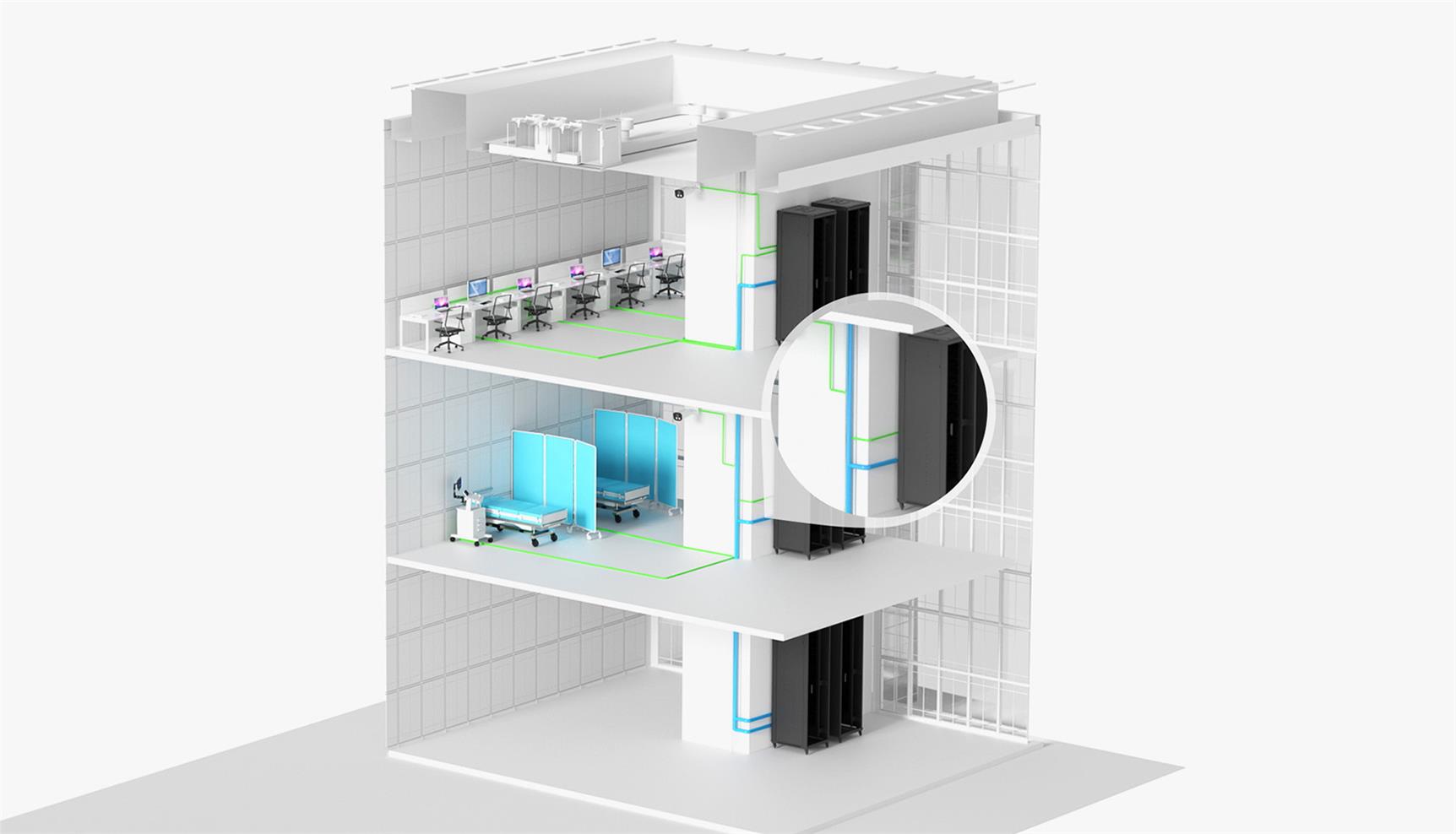

●  Вертикальные кабели:  Как и оптоволоконные кабели LSZH, они должны соответствовать стандарту UL 1666 (США) или эквивалентным международным стандартам пожарной безопасности. В основном используются для вертикальной проводки между этажами здания, обладают превосходной огнестойкостью и низким дымообразованием, что позволяет эффективно предотвращать распространение огня и дыма между этажами и снижать вред от пожаров.

●  Обычные кабели для внутреннего использования:   как и кабели с ПВХ-покрытием, должны соответствовать основным стандартам пожарной безопасности (например, UL 1581 в США) и подходить для обычных внутренних помещений, не являющихся воздуховодами или стояками систем кондиционирования, таких как проводка офисных рабочих мест и внутренняя проводка в стенах жилых помещений.





Количество волокон



Выбор количества волоконно-оптических кабелей должен быть всесторонне продуман с учетом текущих потребностей в передаче данных и планов будущего расширения проекта. Рекомендуется надлежащим образом зарезервировать дополнительные мощности для предотвращения увеличения затрат и задержек в сроках строительства, вызванных перекладкой кабелей в связи с расширением бизнеса на более позднем этапе.



● Сценарии применения в небольших помещениях (жилые дома, небольшие офисы): для удовлетворения ежедневных потребностей в передаче данных и связи достаточно 2–24-жильных оптоволоконных кабелей.

● Сценарии применения среднего масштаба (центры обработки данных, коммерческие здания среднего размера): необходимо выбрать оптоволоконные кабели с 24–144 жилами, которые смогут обеспечить параллельную передачу данных от нескольких устройств и по нескольким каналам связи, а также гарантировать стабильную работу системы.

● Сценарии крупномасштабного применения (промышленные парки, магистрали передачи данных на большие расстояния): необходимо выбирать оптоволоконные кабели с характеристиками 144–288 жил или выше; для особых сценариев, таких как подводные кабели, количество жил может достигать 10 000 и более, что позволяет удовлетворить потребности в передаче данных в больших масштабах и с высокой пропускной способностью.



Способ установки



Способ прокладки напрямую определяет долговечность, стабильность работы и производительность оптоволоконного кабеля. В процессе выбора необходимо обеспечить точное соответствие конкретным методам прокладки и условиям строительства:



● Прокладка кабеля в кабельном канале: Выбранный кабель должен обладать хорошей гибкостью и износостойкостью (например, кабели с плотной буферизацией и однослойной оболочкой), что облегчает его изгибание и прокладку в кабельном канале, а также снижает риск повреждения кабеля во время строительства.

●  Прокладка кабеля непосредственно в грунт: выбранный кабель должен быть оснащен толстой и прочной внешней оболочкой (например, полиэтиленовой оболочкой) и иметь полностью гелевую или сухую водонепроницаемую структуру, которая эффективно противостоит истиранию грунтом, влаге и химической коррозии; если место прокладки находится на каменистой местности, для повышения уровня защиты следует выбирать усиленные кабели для прямой прокладки в грунт.

● Воздушная проводка: Выбранный кабель должен иметь встроенный высокопрочный опорный элемент (сталь или алюминий) и отличные характеристики защиты от ультрафиолетового излучения (например, воздушные кабели типа «восьмерка» и самонесущие воздушные кабели), способные эффективно выдерживать ветровые нагрузки и натяжение проводов, обеспечивая длительную стабильную работу на открытом воздухе.





Распространенные ошибки, которых следует избегать при выборе оптоволоконных кабелей.



●  Совместное использование внутренних и наружных волоконно-оптических кабелей: Внутренние кабели не имеют защиты от ультрафиолетового излучения, водонепроницаемой герметизации и износостойких защитных конструкций. При использовании на открытом воздухе они быстро стареют и повреждаются, что приводит к сбоям в передаче данных; наружные кабели обладают высокой жесткостью, и некоторые из них не соответствуют стандартам пожарной безопасности для использования внутри помещений. Использование их внутри помещений создаст серьезную пожарную опасность и повлияет на удобство строительства.

● Игнорирование требований пожарной безопасности: выбор кабелей, не предназначенных для прокладки в вентиляционных каналах, или кабелей, не предназначенных для вертикальной проводки в помещениях с кондиционерами, не только нарушает соответствующие отраслевые нормы и законы и правила пожарной безопасности, но и усиливает распространение дыма и токсичных газов в случае пожара, расширяет масштабы причиненного вреда и влечет за собой соответствующую юридическую ответственность.

● Недооценка потребностей в расширении количества волоконно-оптических линий: Определение количества волоконно-оптических линий только на основе текущих потребностей проекта в передаче данных без резервирования разумного запаса для расширения потребует перекладки кабелей в ходе последующего расширения бизнеса, что значительно увеличит затраты на строительство, время и рабочую силу, а также может повлиять на нормальную работу существующих систем.

● Отклонение в выборе типа конструкции волоконно-оптического кабеля: выбор кабелей с плотной буферизацией для проводки на большие расстояния приведет к чрезмерным потерям сигнала и повлияет на качество и дальность передачи; выбор кабелей с неплотной буферизацией для проводки внутри помещений на короткие расстояния увеличит сложность изготовления оконечных устройств и затраты на закупку, что приведет к растрате ресурсов.





Рекомендованные FiberMart оптоволоконные кабели



Для различных сценариев применения и требований проектов компания Fiber-Mart выбрала экономичные и высококачественные волоконно-оптические кабели, охватывающие три категории: для внутреннего, наружного и бронированного использования, что позволяет точно адаптироваться к различным потребностям выбора. Для просмотра подробных параметров продукции, технических характеристик и информации о ценах перейдите по ссылкам ниже:



● Рекомендации по выбору оптоволоконных кабелей для использования внутри помещений: патч-кабели Fibermart для внутренней проводки.

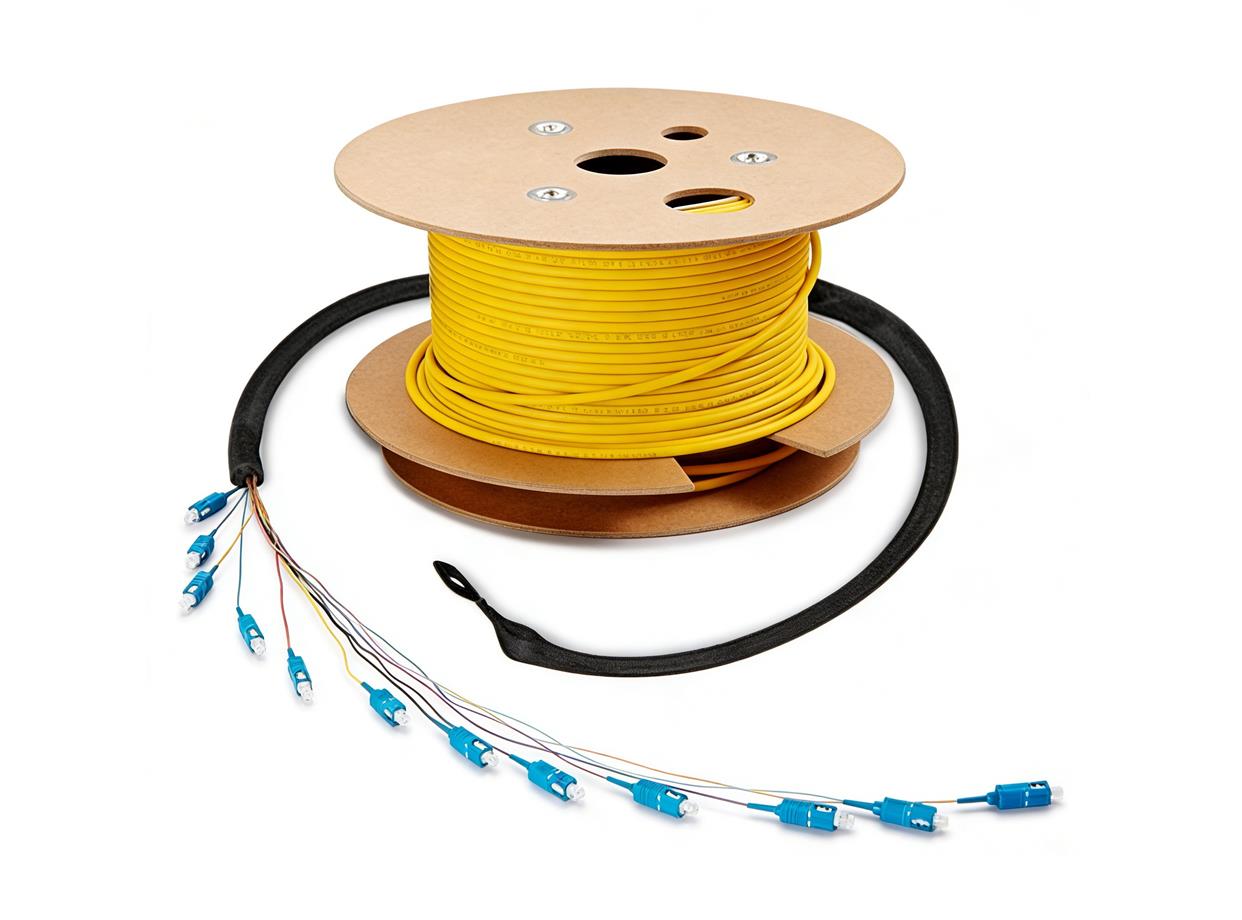

● Рекомендации по выбору оптоволоконных кабелей для наружного применения: промышленные оптоволоконные кабели Fibermart

● Рекомендации по бронированным оптоволоконным кабелям: бронированные оптоволоконные кабели Fibermart





Заключение



Разумный выбор волоконно-оптических кабелей заключается в точном согласовании условий эксплуатации, потребностей в передаче данных и методов монтажа, а также в избежании распространенных ошибок при выборе, что обеспечивает стабильную передачу сигнала, продлевает срок службы изделия и позволяет разумно контролировать общую стоимость проекта. Будь то жилые дома, коммерческие здания, центры обработки данных, промышленная инфраструктура или магистральные линии связи, правильный выбор волоконно-оптических кабелей является основой для обеспечения эффективной, стабильной и безопасной работы системы связи.



Если у вас возникнут какие-либо вопросы в процессе выбора оптоволоконного кабеля и потребуется профессиональная техническая поддержка, пожалуйста, свяжитесь с профессиональной технической командой Fiber-Mart. Предоставьте, пожалуйста, описание сценария применения вашего проекта, конкретные потребности в передаче данных и метод установки, и мы разработаем для вас индивидуальный план выбора, который поможет эффективно завершить проект и обеспечить его бесперебойную работу.

Часто задаваемые вопросы







4: Какой кабель использовать для вертикальной (межэтажной) проводки внутри помещений, и основные моменты, на которые следует обратить внимание?

Используйте кабели вертикальной прокладки (соответствующие стандарту UL 1666 или аналогичному) для огнестойкости и низкого дымообразования, чтобы предотвратить распространение огня/дыма. Важные замечания: ① Выбирайте кабели с элементами из стекловолокна/стали для повышения прочности на растяжение; ② Соблюдайте требования к радиусу изгиба, чтобы избежать потери сигнала; ③ Не смешивайте с обычными кабелями для использования внутри помещений (не соответствующими противопожарным стандартам).

5. Как выбрать оптоволоконные кабели и избежать повреждений при прокладке на открытом воздухе в каменистой местности?

Используйте прочные кабели для прямой прокладки в грунт (двойная полиэтиленовая оболочка + стальная броня), устойчивые к истиранию/разрушению горных пород. Важные замечания: ① Выбирайте кабели с гелевой/сухой рыхлой трубкой для гидроизоляции; ② Уложите песок/защитную трубу на дно траншеи; ③ Закапывайте на глубину не менее 0,8 метра.

6. Какие методы зачистки кабелей с неплотной оболочкой и плотной буферизацией являются правильными, чтобы избежать повреждения волокна?

Используйте профессиональные инструменты и избегайте повреждения волокон:



● Свободная трубка: снимите оболочку/броню, очистите гель, снимите буфер волокна; не прилагайте чрезмерного усилия.

● Плотная буферизация: Снимите оболочку/буфер за один шаг; отрегулируйте натяжение инструмента для снятия оболочки; проверьте целостность волокна после снятия оболочки.



Примечание: Во время работы необходимо надевать защитные перчатки.

7. Какой кабель следует использовать на промышленных объектах (где часто используется техника/проникают грызуны) и как обеспечить его устойчивость?

Для максимальной защиты от сдавливания/повреждения используйте кабели с бронированной оболочкой из ТПУ или кабели с бронированной стальной проволокой (SWA); коррозионностойкое покрытие продлевает срок службы. Важные замечания: ① Прокладывайте кабель вдали от оборудования (при необходимости добавьте защитную оболочку); ② Закрепите кабель зажимами, чтобы избежать трения; ③ Используйте кабели LSZH SWA для использования в закрытых промышленных помещениях (соответствие требованиям пожарной безопасности).
