Половоячеистое волокно (HCF) против одномодового одномодового волокна (SMF) для межсоединений в центрах обработки данных для ИИ.

Благодаря быстрому развитию обучения больших моделей, распределенных кластеров графических процессоров и высокопроизводительных вычислений, вычислительные сети для ИИ предъявляют чрезвычайно жесткие требования к каналам связи центров обработки данных (DCI) — меньшая задержка, большая пропускная способность, улучшенная целостность сигнала и более точная синхронизация между кластерами. На протяжении десятилетий традиционное одномодовое оптоволокно (SMF) доминировало в сетях центров обработки данных благодаря развитой технологии производства, низкой стоимости и обширной экосистеме, поддерживая передачу данных в больших масштабах через Интернет.

Однако рабочие нагрузки ИИ, характеризующиеся высокой параллельностью, сверхвысокой скоростью и чувствительностью к задержке на уровне микросекунд, выявляют критические физические ограничения передачи данных по одномодовым оптоволоконным кабелям на основе стекла. Традиционное оптоволокно страдает от более высокой задержки распространения, сильной нелинейности сигнала при передаче высокой мощности и ограниченной спектральной масштабируемости, что затрудняет поддержку крупномасштабного сотрудничества кластеров графических процессоров и объединения вычислительных ресурсов между городами. В качестве революционной альтернативы, высоковольтные оптоволоконные кабели эффективно решают эти проблемы и становятся премиальным решением для модернизации высокопроизводительных сценариев DCI в области ИИ. В этой статье проводится всестороннее сравнение высоковольтных оптоволоконных кабелей и одномодовых оптоволоконных кабелей с точки зрения структурных принципов, количественных показателей производительности, инженерного развертывания, сценариев применения и инвестиционной ценности, предоставляя четкие рекомендации по выбору для корпоративных вычислительных сетей ИИ.

Что такое половолоконное волокно (HCF)?

Волоконно-оптический кабель с полым сердечником (HCF) — это революционная оптическая среда передачи нового поколения, которая переосмысливает традиционные принципы распространения света в волокне. В отличие от обычного одномодового волокна (SMF), которое передает свет через твердое кварцевое стекло, HCF имеет заполненный воздухом полый сердечник и точно спроектированную антирезонансную микроструктурированную оболочку. Более 99% световых сигналов распространяются через воздух, а не через стекло. Используя присущие передаче по воздуху физические преимущества, HCF преодолевает фундаментальные ограничения производительности традиционного волокна с твердым сердечником, обеспечивая сверхнизкую задержку, незначительные нелинейные искажения и сверхширокополосную пропускную способность спектра. Он стал идеальной оптической средой для высокоскоростной передачи данных с высокой плотностью вычислительных ресурсов искусственного интеллекта.

Что такое одномодовое волокно (SMF)?

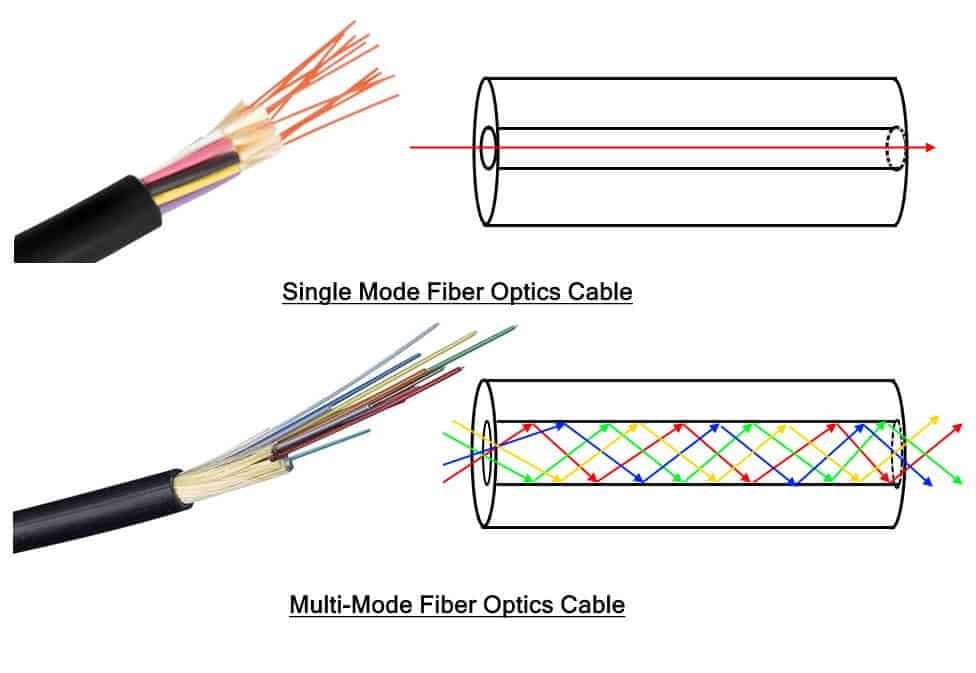

Одномодовое волокно (SMF) — это широко распространенный и стандартный оптический канал передачи данных, составляющий физическую основу современных глобальных телекоммуникационных сетей и сетей центров обработки данных. В отличие от перспективного полого волокна (HCF), в котором свет проходит через заполненное воздухом ядро, SMF основано на твердом сердечнике из кварцевого стекла, окруженном оболочкой с точно подобранным показателем преломления. Оптические сигналы распространяются полностью внутри твердого стеклянного сердечника по принципу полного внутреннего отражения. Благодаря десятилетиям совершенствования производства и развитой промышленной экосистеме, SMF обеспечивает исключительную стабильность сигнала, сверхнизкие потери при сварке и высокую экономическую эффективность при крупномасштабном развертывании. Оно остается универсальным рабочим инструментом для телекоммуникационных магистральных сетей, межсоединений центров обработки данных и сетей доступа широкого спектра по всему миру.

Основные структурные различия: среда передачи определяет пределы производительности.

Характеристики оптического волокна в основном определяются средой распространения света и его физической структурой. Разница в производительности между волоконно-оптическими кабелями высокой плотности (HCF) и одномодовыми волокнами (SMF) обусловлена ​​различиями в конструкции их сердцевины, что объясняет их совершенно разную адаптивность к сценариям вычислений с использованием искусственного интеллекта.

Традиционный одномодовый оптоволоконный кабель: зрелый и универсальный, но с присущими ему физическими ограничениями.

В коммерческих одномодовых оптоволоконных кабелях используется твердое кварцевое стекло с типичным диаметром 8–10 мкм. Оно удерживает и передает свет за счет полного внутреннего отражения, создаваемого разностью показателей преломления между стеклянным сердечником и оболочкой. Во время передачи свет непрерывно взаимодействует с твердым стеклом, что приводит к неизбежному накоплению задержки, хроматической дисперсии и выраженным нелинейным искажениям, вызванным примесями материала и характеристиками среды.

После десятилетий промышленной доработки производственные процессы, стандарты строительства и вспомогательное оборудование SMF полностью стандартизированы, что обеспечивает низкие затраты на развертывание и универсальную совместимость для общих сетевых сценариев. Тем не менее, присущие твердому стеклу физические свойства создают жесткие ограничения производительности, которые не могут удовлетворить требованиям современных вычислительных кластеров для ИИ к сверхнизкой задержке и сверхвысокой пропускной способности.

Современная высокоскоростная оптическая сеть: передача данных по воздуху — переосмысление оптических сетей.

HCF полностью отказывается от традиционной архитектуры с цельным стеклянным сердечником и использует инновационную структуру, состоящую из заполненного воздухом полого сердечника, антирезонансной стеклянной решетки и микроопорных стержней. Поскольку воздух (показатель преломления n≈1) служит основной средой передачи, почти весь свет распространяется внутри полого канала, а точно спроектированные тонкостенные микроструктуры ограничивают оптическое поле и предотвращают утечку света.

Примечательно, что крошечные стеклянные стержни в HCF обеспечивают лишь механическую поддержку для стабилизации полой структуры и предотвращения разрушения сердцевины во время производства. Они не участвуют в передаче света . Такая конструкция практически полностью изолирует оптические сигналы от взаимодействия со стеклом, принципиально устраняя задержку, вызванную стеклом, искажение сигнала и дисперсионные помехи. Современные коммерческие антирезонансные изделия на основе HCF сочетают в себе низкие потери, широкий спектр и сверхнизкую нелинейность, идеально соответствуя требованиям высокоскоростной передачи данных с низкой задержкой для искусственного интеллекта.

Три преимущества распространения радиоволн в воздушном ядре

По сравнению с передачей сигнала через одномодовые оптоволоконные кабели на основе стекла, конструкция HCF с воздушным сердечником обеспечивает принципиально новые преимущества:

значительно сократилась задержка распространения благодаря более высокой скорости света в воздухе;

минимизирует взаимодействие света со средой, подавляет нелинейные искажения сигнала и стабилизирует передачу с высокой скоростью передачи данных;

а также более высокую спектральную эффективность для поддержки огромных одновременных потоков данных ИИ, обеспечивая надежную физическую инфраструктуру для планирования крупномасштабных вычислений.

Количественное сравнение производительности: HCF против SMF для AI DCI

На основе коммерчески подтвержденных отраслевых данных мы количественно сравниваем ключевые показатели производительности, чтобы оценить, насколько хорошо два типа волоконно-оптических кабелей соответствуют трем основным требованиям AI DCI: точная синхронизация вычислений, сверхвысокоскоростная передача и стабильное соединение на большие расстояния.

В целом, одномодовое оптоволокно (SMF) отличается низкой стоимостью, простотой развертывания, полной совместимостью и долгосрочной стабильностью, что делает его идеальным для универсального трафика в центрах обработки данных. Высокоскоростное оптоволокно (HCF) обеспечивает уникальные преимущества в виде сверхнизкой задержки, минимальной нелинейности, сверхширокого спектра и передачи данных на большие расстояния с низкими потерями, специально решая наиболее важные проблемы сетей для вычислительных систем искусственного интеллекта. Существующие ограничения HCF, включая более высокие потери при сварке и более строгие требования к конструкции, постоянно улучшаются благодаря непрерывным технологическим обновлениям.

Сравнительный анализ вариантов развертывания в инженерных системах: совместимость оборудования и внедрение в полевых условиях.

Практическая ценность решений AI DCI зависит не только от теоретических характеристик, но и от совместимости оборудования, сложности сборки и долгосрочных эксплуатационных затрат. Различия в развертывании между HCF и SMF определяют границы их применения в производственных сетях искусственного интеллекта.

Совместимость с оборудованием: HCF не требует капитального ремонта оборудования.

Являясь мировым отраслевым стандартом, одномодовое оптоволокно (SMF) обеспечивает совместимость по принципу «подключи и работай» со всеми коммерческими платформами DWDM, когерентными трансиверами 400G/800G , оптическими усилителями и измерительными приборами без дополнительной калибровки.

Технология HCF обеспечивает превосходную совместимость с существующей оптической транспортной инфраструктурой и не требует от предприятий перестройки аппаратных систем. Традиционные устройства DWDM, когерентные оптические модули, оптические измерители мощности и анализаторы спектра поддерживают адаптацию HCF. Полевые испытания подтвердили, что каналы HCF могут поддерживать до 2 Тбит/с на длину волны и более 100 Тбит/с общей пропускной способности системы. Для соответствия уникальным характеристикам дисперсии и модового поля HCF требуется лишь незначительная настройка микропрограммного обеспечения DSP и калибровка параметров, что обеспечивает крайне низкий порог модернизации.

Конструкция поля: стандартизированный SMF против высокоточного HCF.

Многолетние промышленные разработки стандартизировали процессы сварки, прокладки кабелей и оконечки одномодовых оптоволоконных кабелей (SMF). Бригады специалистов на местах могут эффективно выполнять монтаж. Благодаря отличной устойчивости к изгибам, SMF хорошо адаптируется к плотной кабельной сети внутри центров обработки данных, обеспечивая высокую эффективность строительства.

Полая микроструктура HCF требует более тщательной обработки в полевых условиях. Чрезмерный нагрев или механическое давление могут привести к разрушению сердечника, что требует специальных рецептов сварки и специализированных инструментов для оконечивания. HCF также требует большего минимального радиуса изгиба, что требует оптимизированной трассировки в условиях плотной компоновки шкафов. Для гибридных сетей SMF–HCF необходимы разъемы с согласованным модовым полем для уменьшения потерь связи, обратного отражения и модовой нестабильности, чтобы гарантировать надежность связи.

Эксплуатационные расходы: HCF обеспечивает значительную экономию операционных расходов на междугородние перевозки.

Из-за относительно высокого затухания, для магистральных каналов DCI на основе одномодовых оптоволоконных кабелей требуется развертывание оптических усилителей каждые 75–80 км, что увеличивает капитальные затраты (CAPEX) и текущие эксплуатационные расходы на оборудование, размещение оборудования и энергопотребление.

Новейшая технология HCF со сверхнизкими потерями значительно увеличивает дальность передачи без ретрансляторов, сокращая количество линейных усилителей на 30–50% на магистральных маршрутах. Это существенно снижает инвестиции в оборудование, энергопотребление и объем работ по плановому техническому обслуживанию, что делает HCF экономически эффективным решением для межгородского и межкампусного соединения вычислительных кластеров ИИ.

Руководство по выбору сценария: когда использовать HCF, а когда оставаться с SMF.

В сетях для вычислений с использованием ИИ, высокоскоростные оптоволоконные кабели (HCF) не являются полной заменой одномодовым оптоволоконным кабелям (SMF), а представляют собой высокопроизводительное дополнительное решение. Два типа оптоволокна подходят для различных сценариев, позволяя предприятиям выбирать оптимальную среду передачи данных в зависимости от приоритетов бизнеса, чувствительности к задержке и дальности передачи.

Высокоэффективные сценарии использования ИИ для приоритетного внедрения HCF

Для критически важных по задержкам и высокопроизводительных задач ИИ, требующих исключительной стабильности сигнала, преимущества HCF напрямую приводят к повышению эффективности вычислений и коммерческой отдаче, обеспечивая максимально быструю окупаемость инвестиций.

● Межцентровое взаимодействие для распределенных кластеров ИИ : Обучение больших моделей основано на совместных вычислениях в огромных кластерах графических процессоров, где синхронизация параметров между узлами и обновление градиентов сильно зависят от задержки. Снижение задержки более чем на 30% в HCF эффективно уменьшает задержку синхронизации кластера, повышает эффективность использования графических процессоров и ускоряет циклы обучения моделей. Microsoft Azure развернула 1200 км коммерческих каналов HCF и планирует создать глобальную магистраль HCF протяженностью 15 000 км для поддержки межцентрового взаимодействия в области ИИ.

● Высокопроизводительные частные сети для вычислений и ИИ : Суперкомпьютеры и крупномасштабное параллельное обучение ИИ требуют синхронизации с точностью до миллисекунды. Сверхнизкая нелинейность HCF обеспечивает стабильную передачу сверхвысокоскоростных суперканалов, исключая потерю пакетов и отклонения синхронизации при планировании крупномасштабных вычислений, что делает его идеальным для многосайтовых и межгородских кластерных сетей суперкомпьютеров.

● Каналы связи с низкой задержкой для финансового ИИ : Разница в задержке на уровне микросекунд напрямую влияет на прибыльность и точность контроля рисков при высокочастотной торговле, анализе рисков в реальном времени и выводе финансовых данных с помощью ИИ. Компания euNetworks развернула каналы связи HCF со сверхнизкой задержкой в ​​финансовом районе Лондона для поддержки критически важных с точки зрения задержки рабочих нагрузок в области финансового ИИ.

● Высокозащищенные конвергентные сети на основе квантового ИИ : HCF отличается сверхнизким обратным рассеянием, что значительно затрудняет незаметное перехватывание данных по оптоволокну и повышает безопасность на физическом уровне. Кроме того, сеть изначально поддерживает квантовое распределение ключей (QKD), обеспечивая зашифрованную и безопасную передачу конфиденциальных вычислительных данных ИИ в государственных, оборонных и высокотехнологичных корпоративных сценариях.

Общие сценарии, в которых SMF остается оптимальным выбором.

Для базовых сервисов с малой дальностью действия, устойчивостью к задержкам и низким приоритетом, экономичность и проверенная стабильность SMF полностью соответствуют эксплуатационным требованиям.

●  Базовая внутрицентровая связь : SMF достаточен для общего межстоечного соединения, синхронизации хранилищ данных, агрегации журналов и стандартных задач вывода ИИ, где преимущество HCF по задержке незначительно на коротких расстояниях.

● Сети доступа к ИИ на периферии сети : для периферийных вычислительных узлов, каналов доступа корпоративного уровня и низкоприоритетных рабочих нагрузок ИИ, не требующих экстремальной пропускной способности или задержки, технология SMF обеспечивает крупномасштабное и экономически эффективное развертывание.

● Резервные каналы связи малой дальности : В некритичных резервных и стационарных каналах связи DCI приоритет отдается стабильности стоимости, а не максимальной производительности, тогда как SMF обеспечивает превосходное соотношение цены и качества.

Стандартная отраслевая архитектура: гибридная сеть SMF + HCF

Ведущие поставщики облачных услуг и вычислительные центры сегодня используют гибридную сетевую модель: одномодовый оптоволоконный кабель (SMF) для базового трафика магистральной сети и высокопроизводительный оптоволоконный кабель (HCF) для высокоэффективных вычислительных каналов . Экономичный SMF обеспечивает универсальные услуги передачи данных и базовое межсоединение, в то время как высокопроизводительный HCF поддерживает синхронизацию кластеров ИИ, сверхбыстрое планирование вычислений, финансовые услуги с низкой задержкой и безопасную квантовую связь. Эта сбалансированная архитектура оптимизирует как производительность, так и общую стоимость владения, представляя собой наиболее зрелое и практичное решение для межсоединений в области ИИ, доступное сегодня.

Анализ рентабельности инвестиций: стоит ли внедрять HCF?

Затраты на гражданское строительство, прокладку кабелей и оплату труда практически идентичны для SMF и HCF. Основные экономические различия заключаются в ценах на волоконные материалы, специализированных строительных процедурах и долгосрочных эксплуатационных расходах, что приводит к различным показателям рентабельности инвестиций в зависимости от сценария.

Технология SMF отличается отработанным процессом массового производства, чрезвычайно низкими материальными затратами и стандартизированным развертыванием без каких-либо дополнительных специализированных расходов. Она обеспечивает быструю окупаемость инвестиций в общие сетевые сценарии и поддерживает крупномасштабное и экономически эффективное развертывание инфраструктуры.

Использование HCF требует больших первоначальных инвестиций из-за высококачественных волоконно-оптических материалов и профессиональной подготовки специалистов на местах. Однако в высокоэффективных сценариях DCI для ИИ долгосрочные операционные выгоды значительно превышают первоначальные затраты на развертывание. Снижение задержки повышает эффективность графических процессоров и сокращает циклы обучения, снижая энергопотребление и амортизацию оборудования. В то же время, меньшее количество точек подключения усилителей сокращает текущие расходы на оборудование, размещение оборудования и техническое обслуживание. Для межгородских каналов связи ИИ протяженностью 300–500 км HCF обеспечивает быструю положительную окупаемость инвестиций.

Вкратце, HCF обеспечивает высокую отдачу в высокоэффективных сценариях использования ИИ и стабильную итеративную оптимизацию для общих задач. По мере развития массового производства и масштабирования развертывания стоимость материалов для HCF будет продолжать снижаться, что будет способствовать более широкому внедрению в сетевую инфраструктуру ИИ среднего и высокого уровня.

Краткий обзор и перспективы развития отрасли

Одноволоконные кабели (SMF), являющиеся основополагающей оптической средой на протяжении десятилетий, будут и впредь доминировать в системах межсоединений центров обработки данных общего назначения благодаря своим непревзойденным преимуществам в стоимости, целостной промышленной экосистеме и стабильной производительности передачи. Однако в краткосрочной перспективе их невозможно полностью заменить.

Благодаря переосмыслению оптической передачи с использованием распространения сигнала в воздушном сердечнике, HCF преодолевает физические ограничения производительности традиционного стекловолокна. Его комплексные преимущества в сверхнизкой задержке, подавлении нелинейности, сверхшироком спектре и передаче на большие расстояния с низкими потерями точно решают основные проблемы синхронизации распределенных кластеров ИИ, передачи данных со сверхвысокой пропускной способностью и высокозащищенных вычислительных сетей, делая HCF ключевой технологией модернизации инфраструктуры DCI следующего поколения для ИИ.

Существующие ограничения HCF, включая более высокие производственные затраты, специализированные процессы строительства и повышенные потери при сварке на коротких расстояниях, остаются временными и быстро улучшаются. Благодаря масштабному производству, стандартизации подключаемых трансиверов HCF и унифицированным процедурам развертывания в полевых условиях, барьеры для внедрения HCF будут продолжать снижаться.

В перспективе взаимодополняющая архитектура SMF для базовых сетевых решений и HCF для высокопроизводительных вычислительных сетей станет мейнстримом в отрасли. HCF будет развиваться от эксклюзивных сценариев с низкой задержкой для финансовых и базовых вычислительных систем к более широким приложениям, включая межсоединений центров обработки данных премиум-класса, передачу вычислительных данных 5G/6G и квантово-защищенную связь, становясь важнейшей опорой для будущей инфраструктуры вычислений ИИ с низкой задержкой, высокой пропускной способностью и высокой надежностью.

Часто задаваемые вопросы (ЧЗВ)

В каких сценариях использования искусственного интеллекта в сетях подходят HCF и SMF соответственно?

HCF подходит для высокоэффективных сценариев использования, чувствительных к задержке: межсетевое взаимодействие распределенных кластеров ИИ, высокопроизводительные вычислительные сети, финансовый ИИ с низкой задержкой и квантово-защищенные каналы связи для ИИ. SMF подходит для экономичных общих сценариев: базовое внутрицентровое соединение, доступ к ИИ на периферии и резервные каналы связи. Отраслевым стандартом является гибридное развертывание SMF+HCF.

Стоит ли инвестировать в HCF?

Технология HCF обеспечивает высокую окупаемость инвестиций для высокоэффективных сетей передачи данных с использованием ИИ на средних и дальних расстояниях (например, кластеры между городами протяженностью 300–500 км) за счет повышения эффективности графических процессоров и снижения эксплуатационных расходов на усилители. Хотя первоначальные затраты выше, окупаемость будет расти по мере развития массового производства и снижения цен.
