Функциональные различия между оптическим переключателем и оптическим аттенюатором.

В сложной экосистеме оптических сетей связи прецизионные компоненты играют ключевую роль в обеспечении целостности сигнала, гибкости сети и эффективности работы. Двумя такими незаменимыми устройствами являются оптический коммутатор  и оптический аттенюатор. Хотя оба работают в области управления оптическими сигналами, их основные функции, принципы работы и сценарии применения значительно различаются. Понимание этих различий имеет решающее значение для проектировщиков, инженеров и техников сетей, которым поручено создавать надежные и высокопроизводительные оптические системы. В этой статье рассматриваются фундаментальные различия между этими двумя компонентами, освещая их уникальную роль в современных оптических сетях.

Основные функциональные определения: краткое описание назначения

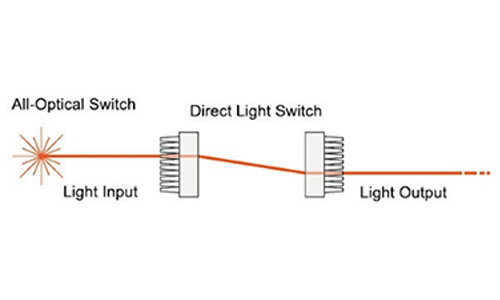

1. Направляющие сигнальные пути: динамический компонент

Одно из ключевых устройств разработано для динамической маршрутизации сигналов и предназначено для выборочного перенаправления световых сигналов с одного оптического пути на другой. Его основная функция заключается в обеспечении бесперебойного переключения между входными и выходными портами, предлагая активную реконфигурацию, которая позволяет сетевым операторам адаптироваться к изменяющимся потребностям трафика, проводить техническое обслуживание системы или инициировать восстановление после сбоев без нарушения общей работы сети.

Этот динамический компонент работает в широком диапазоне длин волн — обычно от 460 нм до 1660 нм — и поддерживает различные конфигурации, включая матрицы 1xN, 2x2 и NxN. Он использует такие технологии, как микроэлектромеханические системы (MEMS), оптомеханические приводы и конструкции с сохранением поляризации (PM), для достижения низких вносимых потерь, высокой изоляции от перекрестных помех и быстрого времени переключения (часто менее 10 мс). Независимо от того, используется ли он в центрах обработки данных, телекоммуникационных сетях или лабораторных испытательных установках, он служит основой динамической маршрутизации сигналов, обеспечивая реконфигурацию сети, защиту и мультиплексирование.

2. Управление мощностью сигнала: пассивный регулятор

В отличие от оптического аттенюатора, оптический аттенюатор — это пассивный компонент, предназначенный для контролируемого и предсказуемого снижения уровня мощности оптического сигнала. Его основная задача — уменьшить перегрузку сигнала в оптических приемниках, предотвратить нелинейные эффекты в волоконно-оптических кабелях и обеспечить стабильную мощность сигнала в различных сегментах сети. В отличие от устройства динамической маршрутизации, которое изменяет пути сигнала, оптический аттенюатор поддерживает фиксированный путь сигнала, одновременно ослабляя (уменьшая) мощность сигнала до желаемого уровня.

Оптические аттенюаторы выпускаются в фиксированной или переменной конфигурации, с уровнями затухания от нескольких децибел (дБ) до 60 дБ и более. Они работают на основе таких принципов, как поглощение, отражение или рассеяние света, и предназначены для внесения минимальных искажений в сигнал, сохраняя ключевые характеристики, такие как длина волны, поляризация и целостность сигнала. Типичные области применения включают регулировку уровней сигнала в системах плотного мультиплексирования с разделением по длинам волн (DWDM), калибровку измерительного оборудования и компенсацию расхождений мощности в магистральных волоконно-оптических линиях связи.

Принципы работы: как они функционируют

1. Механизмы динамической маршрутизации

Функциональность компонента маршрутизации сигналов зависит от его способности физически или электронно перенаправлять световые потоки. В основе этих устройств лежат две доминирующие технологии: оптомеханическая и MEMS.

Оптомеханические варианты используют механические компоненты — такие как шаговые двигатели, призмы или подвижные волоконно-оптические разъемы — для выравнивания или изменения положения световых путей. При получении команды переключения (через интерфейсы управления, такие как RS232, USB или TTL) механическая конструкция изменяется для соединения входного порта с желаемым выходным портом. Они ценятся за свою простоту, высокие оптические характеристики и длительный срок службы (более 10⁸ циклов).

В моделях на основе MEMS используются микроскопические зеркала, вытравленные на кремниевой подложке. Эти зеркала наклоняются или вращаются электронным способом в ответ на электрические сигналы, направляя световые лучи к целевому выходному порту. Они обладают рядом преимуществ, включая компактные размеры, высокую скорость переключения и масштабируемость, что делает их идеальными для приложений с высокой плотностью, таких как оптические кросс-коммутационные системы (OXC) в центрах обработки данных. Независимо от технологии, в конструкции приоритет отдается минимизации искажений сигнала, обеспечению низких вносимых потерь (часто ≤ 0,5 дБ) и высокой направленности (≥ 55 дБ) для поддержания точности сигнала во время переключения.

2. Механизмы ослабления сигнала

Оптические аттенюаторы работают по пассивному принципу, то есть для их функционирования не требуется внешнее питание. Стационарные оптические аттенюаторы обеспечивают снижение сигнала за счет использования поглощающих материалов (таких как легированное стекло или металлические пленки), которые поглощают определенную часть световой энергии. Уровень ослабления определяется заранее в процессе производства, что делает эти аттенюаторы подходящими для применений, где необходимо постоянно снижать мощность сигнала на фиксированную величину.

Регулируемые оптические аттенюаторы (VOA) обеспечивают регулируемое затухание, позволяя пользователям точно настраивать мощность сигнала по мере необходимости. Они используют такие механизмы, как переменное поглощение, микроэлектромеханическая настройка или модуляция жидкими кристаллами, для управления количеством пропускаемого света. Например, некоторые VOA используют скользящий фильтр, который регулирует длину светового пути через поглощающий материал, в то время как другие используют зеркала на основе MEMS для отражения части света от сигнального пути. Независимо от конструкции, оптические аттенюаторы спроектированы таким образом, чтобы минимизировать потери, зависящие от поляризации (PDL) и потери, зависящие от длины волны (WDL), гарантируя, что ослабленный сигнал сохраняет свои исходные характеристики.

Ключевые показатели эффективности: что отличает их друг от друга?

1. Метрики для устройств динамической маршрутизации

При оценке компонента маршрутизации сигналов показатели производительности фокусируются на его способности эффективно и надежно маршрутизировать сигналы. Ключевые параметры включают:

●  Время переключения : время, необходимое для переконфигурации сигнального тракта. Модели на основе MEMS обычно обеспечивают более быстрое переключение (≤ 8 мс), чем оптомеханические варианты.

●  Вносимые потери : потери мощности сигнала, возникающие, когда устройство находится во включенном состоянии; высокопроизводительные модели достигают вносимых потерь ≤ 0,6 дБ.

●  Перекрестные помехи : Степень изоляции между соседними сигнальными трактами, при этом в одномодовых (SM) вариантах обычно наблюдается перекрестная помеха ≥ 55 дБ для предотвращения помех сигнала.

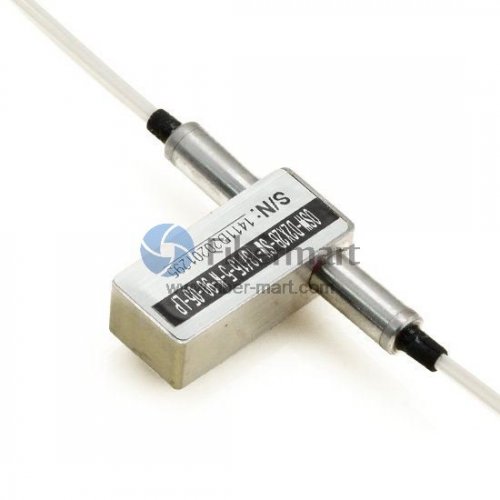

●  Гибкость конфигурации : поддержка различного количества портов (например, 1x2, 1x32, 2x2) и типов оптоволокна (SM, многомодовое, PM) для адаптации к разнообразным потребностям сети.

●  Интерфейсы управления : Совместимость со стандартными интерфейсами (RS232, USB, TTL) для бесшовной интеграции в автоматизированные системы.

2. Критические показатели для оптического аттенюатора

Для оптических аттенюаторов показатели эффективности в основном определяются их способностью точно и стабильно снижать мощность сигнала. Ключевые параметры включают:

●  Диапазон ослабления : минимальное и максимальное значение ослабления сигнала, которое может обеспечить устройство (например, 0–30 дБ для регулируемых аттенюаторов).

●  Точность ослабления : Точность, с которой аттенюатор обеспечивает желаемый уровень ослабления, обычно указываемая как ±0,1 дБ до ±0,5 дБ.

●  Вносимые потери : Собственные потери мощности аттенюатора при установке ослабления на 0 дБ (в идеале ≤ 0,3 дБ).

●  Поляризационно-зависимые потери (PDL) : Изменение затухания в зависимости от состояния поляризации, при этом низкие значения PDL (≤ 0,2 дБ) имеют решающее значение для поддержания целостности сигнала в поляризационно-чувствительных системах.

●  Зависимость от длины волны : Постоянство затухания в рабочем диапазоне длин волн, обеспечивающее стабильную работу в многоволновых системах, таких как DWDM.

Сценарии применения: где они проявляют себя наилучшим образом.

1. Варианты использования динамической маршрутизации

Возможность динамической маршрутизации делает этот компонент незаменимым в сценариях, требующих гибкости и адаптивности. Ключевые области применения включают:

●  Защита и восстановление сети : В телекоммуникационных волоконно-оптических кольцевых сетях это обеспечивает быстрое восстановление после сбоев путем переключения трафика на резервные пути при отказе волоконно-оптического канала.

●  Оптические кросс-коммутационные системы (OXC) : В системах OXC используются варианты NxN для маршрутизации сигналов между несколькими входными и выходными портами, что обеспечивает эффективное управление трафиком в крупномасштабных телекоммуникационных сетях.

●  Автоматизированное испытательное оборудование (ATE) : Лаборатории и производственные предприятия используют эти устройства для автоматизации тестирования оптических компонентов, что позволяет проводить последовательное тестирование нескольких устройств без ручной перенастройки.

●  Сети центров обработки данных : Высокопроизводительные вычислительные кластеры и облачные центры обработки данных используют их для динамической маршрутизации сигналов между серверами, системами хранения данных и сетевыми устройствами, поддерживая приложения с высокой пропускной способностью.

●  Мультиплексирование в сенсорных сетях : В исследовательских и промышленных установках сигналы от нескольких датчиков мультиплексируются на одно оптоволокно, что упрощает кабельную разводку и позволяет осуществлять централизованный сбор данных.

2. Применение оптических аттенюаторов

Оптические аттенюаторы превосходно зарекомендовали себя в ситуациях, когда необходим точный контроль мощности сигнала. Ключевые области применения включают:

●  Системы DWDM : В системах плотного мультиплексирования с разделением по длинам волн оптические аттенюаторы регулируют уровни мощности сигнала, чтобы обеспечить поступление всех длин волн на приемник с постоянной мощностью, предотвращая нелинейные эффекты, такие как смешение четырех волн.

●  Защита приемника : Оптические приемники чувствительны к сигналам высокой мощности, которые могут вызывать повреждения или искажения. Аттенюаторы снижают мощность сигнала до безопасного уровня, продлевая срок службы приемника и повышая его производительность.

●  Контроль и измерения : Калибровка оптического измерительного оборудования (например, измерителей мощности и оптических анализаторов спектра) требует точного ослабления сигнала, поэтому оптические аттенюаторы являются неотъемлемой частью лабораторных условий.

●  Магистральные волоконно-оптические линии связи : В магистральных волоконно-оптических сетях мощность сигнала может накапливаться из-за усиления. Аттенюаторы компенсируют эту избыточную мощность, обеспечивая стабильность сигнала по всей линии связи.

●  Пассивные оптические сети (PON) : Системы PON используют оптические аттенюаторы для балансировки уровней сигнала между различными пользователями, обеспечивая равномерное распределение полосы пропускания и надежное соединение.

Вкратце, оптический коммутатор и оптический аттенюатор выполняют различные, но взаимодополняющие функции в оптических сетях. Первый является активным компонентом, обеспечивающим динамическую маршрутизацию сигналов, поддержку реконфигурации сети, защиты и мультиплексирования. Его способность изменять пути прохождения сигнала делает его незаменимым для гибких, адаптивных сетей, где требования к трафику или условия системы регулярно меняются. С другой стороны, оптический аттенюатор — это пассивный компонент, обеспечивающий контролируемое снижение мощности сигнала, смягчающий перегрузки, нелинейные эффекты и расхождения в мощности для обеспечения стабильной целостности сигнала.

При выборе между этими компонентами проектировщики сетей должны учитывать свои специфические потребности: если цель состоит в перенаправлении сигналов или переконфигурации сети, то оптический коммутатор — идеальный выбор. Если требуется регулировать мощность сигнала без изменения пути его распространения, то оптимальным решением будет оптический аттенюатор. Во многих случаях эти компоненты работают в тандеме — например, устройство динамической маршрутизации может направлять сигнал по определенному пути, а оптический аттенюатор регулирует уровень его мощности до того, как он достигнет приемника.

По мере дальнейшего развития оптических сетей в направлении повышения скорости, увеличения пропускной способности и гибкости, важность понимания функциональных различий между этими двумя компонентами будет только возрастать. Используя уникальные возможности каждого из них, операторы связи могут создавать надежные и эффективные системы, отвечающие требованиям современной связи — будь то центры обработки данных, телекоммуникационные сети или исследовательские лаборатории. Оба компонента остаются важнейшими строительными блоками глобальной оптической инфраструктуры, каждый из которых способствует бесперебойному потоку данных по всему миру.
