SOA Полупроводниковый Оптический Усилитель Бабочка Корпус 1550 нм 20 дБ Усиление

Продукт: #17907

(0 Отзывы клиентов)

P/N: FM-SOABF-15-G20

US$1,885.00

Сделайте Ваш выбор:

Режим работы

Разъемы:

Индивидуальные детали:

Order Today, Ship before 06/11/2026, from U.S. or Hong Kong

Описание
Техническая спецификация
Теги
FAQ

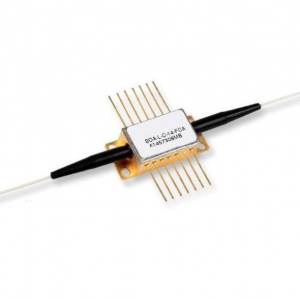

SOA Полупроводниковый оптический усилитель в корпусе бабочка, 1550 нм Усиление 20 дБ

Описание

Полупроводниковый оптический усилитель Fibermart, MSOA-1550-Amplifier, охватывает новые области на рынке оптических усилителей. Технология основана на хорошо известной технологии полупроводниковых лазеров и методах упаковки и предлагает недорогую альтернативу традиционным решениям волоконных усилителей. SOA может работать на любой длине волны в диапазоне 1520-1650 нм и очень подходит для оптического блокирующего затвора или модуляции с коэффициентом затухания 65 дБ.

Устройства упакованы в корпус бабочки, обеспечивающий высокую эффективность связи, низкую чувствительность к поляризации и высокую выходную мощность насыщения. MSOA-1550-Amplifier может использоваться для расширения телекоммуникационных или ns скоростных оптических усилительных линий, обеспечивая усиление 18-25 дБ, чувствительность к поляризации <2,0 дБ и мощность насыщения 10 дБм. Возможно переключение как сигналов непрерывной волны (CW), так и модулированных сигналов.

Функции

Блокирующий затвор или модуляция 40G и 100G C-диапазона
14-контактный корпус MSA
Низкий коэффициент шума и низкая зависимость от поляризации
>1 м SMF-28 250 мкм волокно пигтейл с разъемом FC/APC

Спецификация

Параметр	Символ	Мин.	Тип	Макс	Единица	Примечание
Диапазон рабочих температур корпуса	Tcase	-15		65	ºС	T=25 ºC, IF=300мА
Температура хранения	Tstore	-40		85
Прямой ток	ЕСЛИ		300	350	мА
Обратное напряжение	ВРЭВ			2	В
Радиус изгиба оптоволоконного кабеля	Р	35			мм
Прочность на разрыв волокна к корпусу	Ф			5	Н
Увеличить пропускную способность	ЧБ		50		нм
Пиковая длина волны усиления	пик		1535		нм
Пиковый коэффициент усиления	Гпк		20		дБ
Макс. входная мощность	Pмакс		17		дБм
Усиление пульсации	ΔG		0,5	1	дБ
Выходная мощность насыщения 3 дБ	P3дБ		10		дБм
Коэффициент усиления, зависящий от поляризации	ПДГ		1.5	2	дБ
Коэффициент оптического шума	НФ		9	10	дБ
Коэффициент вымирания Вкл/ФЛ	ER		65		дБ
Скорость усиления	SS		1		нс
Прямое напряжение	ВФ			2.5	В
Сопротивление термистора	Р	9.5	10	10.5	кВт
Более холодный поток	Icool		1.1	1.5	А
Напряжение охладителя	Vcool		3.0	3.7	В

Размеры и PIN-код

SOA Полупроводниковый Оптический Усилитель

Fibermart SOA Optical Amplifier Datasheet

Fibermart Optical Transmission Network System v4.2

Fibermart Optical Amplifier and Transmission Catalogue

Datasheet to Download
