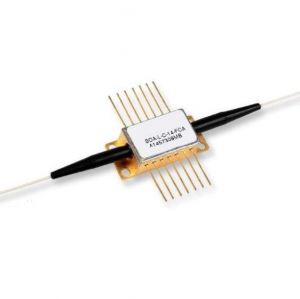

Optischer Verstärker Butterfly-Paket SOA Semiconductor 1550 nm 20 dB Verstärkung

SKU: #17907

(0 Kundenbewertungen)

P/N: FM-SOABF-15-G20

US$1,885.00

Bitte wählen Sie:

Betriebsmodus

Steckverbinder:

Kundenspezifische Details:

Order Today, Ship before 06/10/2026, from U.S. or Hong Kong

Beschreibung
Datenblatt
Tags
FAQ

Optischer SOA-Halbleiterverstärker im Butterfly-Gehäuse, 1550 nm, Verstärkung 20 dB

Beschreibung

Der optische Halbleiterverstärker MSOA-1550 von Fibermart erschließt neue Bereiche im Markt für optische Verstärker. Die Technologie basiert auf bewährter Halbleiterlasertechnologie und Gehäusetechnik und bietet eine kostengünstige Alternative zu herkömmlichen Glasfaserverstärkerlösungen. Der SOA kann bei jeder Wellenlänge im Fensterbereich von 1520–1650 nm betrieben werden und eignet sich hervorragend für optische Sperrblenden oder Modulation mit einem Extinktionsverhältnis von 65 dB.

Die Bausteine sind in einem Butterfly-Gehäuse untergebracht und bieten hohe Kopplungseffizienz, geringe Polarisationsempfindlichkeit und hohe Sättigungsleistung. Der MSOA-1550-Verstärker kann zur Erweiterung von Telekommunikations- oder optischen Verstärkerverbindungen mit ns-Geschwindigkeit eingesetzt werden und bietet 18–25 dB Verstärkung, <2,0 dB Polarisationsempfindlichkeit und 10 dBm Sättigungsleistung. Die Schaltung von Dauerstrichsignalen (CW) und modulierten Signalen ist möglich.

Merkmale

40G und 100G C‐Band Sperrverschluss oder Modulation
14-poliges MSA-Gehäuse
Niedriges Rauschmaß und geringe Polarisationsabhängigkeit
>1 m SMF-28 250 µm Pigtail-Glasfaser mit FC/APC-Stecker

Spezifikation

Parameter	Symbol	Mindest	Typ	Max	Einheit	Notiz
Betriebstemperaturbereich des Gehäuses	Tcase	-15		65	ºC	T=25 ºC, IF=300mA
Lagertemperatur	Tstore	-40		85
Durchlassstrom	WENN		300	350	mA
Sperrspannung	VREV			2	V
Biegeradius des Faserpigtails	R	35			mm
Zugfestigkeit Faser zu Gehäuse	F			5	N
Bandbreite gewinnen	BW		50		nm
Verstärkungsspitzenwellenlänge	lpeak		1535		nm
Spitzenverstärkung	Gpk		20		dB
Max. Eingangsleistung	Pmax		17		dBm
Gewinnwelligkeit	ΔG		0,5	1	dB
3dB Sättigungsausgangsleistung	P3dB		10		dBm
Polarisationsabhängige Verstärkung	PDG		1.5	2	dB
Optische Rauschzahl	NF		9	10	dB
Extinktionsverhältnis Ein/Aus	ER		65		dB
Verstärkungsgeschwindigkeit	SS		1		nicht zutreffend
Durchlassspannung	VF			2.5	V
Thermistorwiderstand	R	9,5	10	10.5	kW
Kühlerstrom	Icool		1.1	1.5	A
Kühlerspannung	Vcool		3.0	3.7	V

Abmessungen und PIN

Optischer SOA-Halbleiterverstärker

Fibermart SOA Optical Amplifier Datasheet

Fibermart Optical Transmission Network System v4.2

Fibermart Optical Amplifier and Transmission Catalogue

Datasheet to Download
