12 Fasern 2In-2Out Serie FM016 Horizontale Glasfaser-Spleißmuffen

Beschreibung

Die horizontalen (Inline-) Faserspleißmuffen werden hergestellt, um Platz und Schutz für das Spleißen und Verbinden von Glasfaserkabeln zu bieten. Sie haben das perfekte versiegelte Design, das wasserdicht und staubdicht ist. Wir bieten jetzt viele Arten von horizontalen LWL-Spleißverschlüssen an, die sich in Größe, Faserkerntypen und Menge an verschmolzenen Fasern unterscheiden. Und sie sind alle mit guter Leistung und wettbewerbsfähigen Preisen.

Spezifikationen

    Hervorragende Dichtleistung, wiederverwendbar
    Kompakte Größe und robust
    Geeignet für gewöhnliche Fasern und Bändchenfasern
    Überlappungsstruktur in Spleißkassette einfach zu installieren
    Der innere und äußere Druckknopf können eine gute Abdichtung gewährleisten, die Anforderungen an das Drehmoment, das Dehnen, den Druck und das Biegen des Kabels
    Für oberirdische und direkt vergrabene Anwendungen
    Einfache Bedienung mit umfangreichem Zubehör inklusive
    4 Faserkerne: 2in-2 out
    Für 12 Einzelfusionsfasern

Geltungsbereich

    Dieses Installationshandbuch ist für die Fiber Optic Splice Closure (im Folgenden als FOSC abgekürzt) als Anleitung für die ordnungsgemäße Installation geeignet.
    Der Anwendungsbereich ist: Antenne, unterirdisch, Wandmontage, Kanalmontage, Handlochmontage. Die Umgebungstemperatur reicht von -40℃ bis +65℃

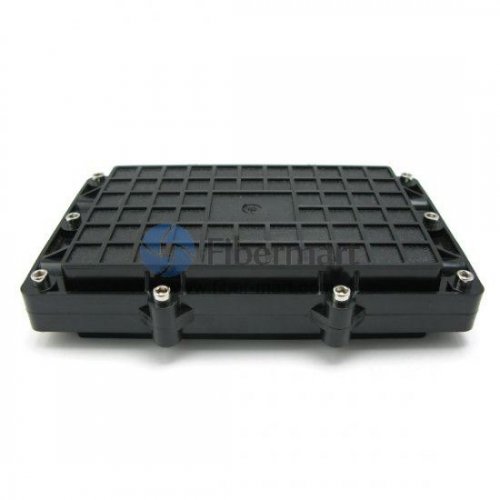

Beispielbild

Grundstruktur und Konfiguration

Dimension und Kapazität;

Outside dimension (LxWxH)	280x200x90 (mm)
Weight (excluding outside box)	1200g-1500g
Number of inlet/outlet ports	max. 4 pieces
Diameter of fiber cable	Φ8—Φ14 (mm)
Capacity of FOSC	Bunchy: 6—24(Cores)
--

Hauptbestandteile

No.	Name of components	Quantity	Usage	Remarks
1	Housing	1 set	Protecting fiber cable splices in whole	Internal diameter:
				285x110 (mm)
2	Insert plate	2 pairs	Fixing the housing	175x56x30(mm)
3	Fiber optic splice tray (FOST)	Max4 trays(bunchy) Max 4 trays( ribbon)	Fixing heat shrinkable protective sleeve and holding fibers	Suitable for: Bunchy:6,8,12,16,24(cores) Ribbon: 3 (pieces)
4	Foundation	1 set	Fixing fiber cable, reinforced core and FOST
5	Seal fitting	1 set	Sealing between FOSC cover and FOSC bottom
6	Port plug	6pieces	Sealing empty ports
7	Pressure testing valve	1 set	After injecting air, it is used for pressure testing and sealing testing	Configuration as per requirement
8	Earthing deriving device	1 set	Deriving metallic parts of fiber cable in FOSC for earthing connection	Configuration as per requirement

Hauptzubehör und Spezialwerkzeuge

No.	Name of accessories	Quantity	Usage	Remarks
1	Heat shrinkable protective sleeve		Protecting fiber splices	Configuration as per capacity
2	Nylon tie		Fixing fiber with protective coat	Configuration as per capacity
3	Insulation tape	1 roll	Enlarging diameter of fiber cable for easy fixing
4	Seal tape	1 roll	Enlarging diameter of fiber cable which fits in with seal fitting	Configuration as per specification
5	Hanging hook	1 set	For aerial use
6	Earthing wire	1 piece	Putting through between earthing devices	To put through as per actual requirement
7	Abrasive cloth	1 piece	Scratching fiber cable
8	Labeling paper	1 piece	Labeling fiber
9	Special wrench	3 pieces	Fixing bolts, tightening nut of reinforced core
10	Measuring paper	1 piece	To measure perimeter of fiber cable, of which the diameter is enlarged with seal tape	To measure perimeter with the corresponding measuring paper
11	Buffer tube	To be decided by customers	Hitched to fibers and fixed with FOST, managing buffer	Configuration as per requirement
12	Desiccant	1 bag	Put into FOSC before sealing for desiccating air.
