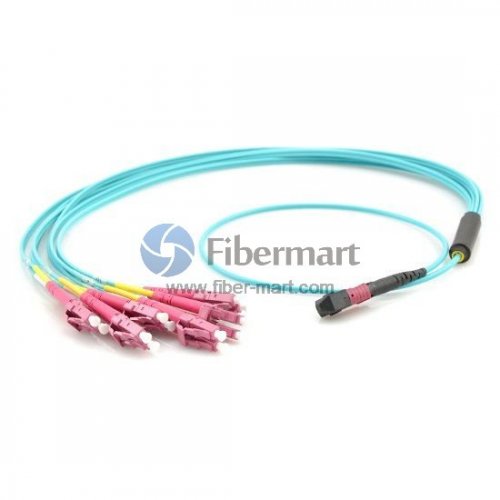

12 Fasern OM4 12 Stränge MTP Kabelbaum 3,0 mm LSZH/Riser

12 Fasern, MTP zu LC/SC/ST/FC, OM4, 12 Standard - MTP Breakout Kabelbaum

MTP ist das hochdichte Glasfaser-Pre-Connect-System, das im Allgemeinen in drei Bereichen verwendet wird:

    Die Rechenzentrumsanwendung mit hochverdichteter Umgebung
    Der Lichtwellenleiter zum Gebäude
    Die interne Steckverbinderanwendung in Glasfasergeräten wie Splitter, 40G /100G SFP und SFP+.

    Das MTP-Glasfaser-Patchkabel von Fiber-Mart entspricht den Standards IEC-61754-7 und TIA-604-5 (FOCIS-5). Es kann weit verbreitet verwendet werden für


MTP-Anschluss

MTP Male with Pins	MTP Female without Pins
Two other clearly visible features are the noses and guide grooves (keys) on the top side. The Female and Male need to be used together.

Vorkonfektionierte MTP-Technologie-Polarität Typ B (Kreuz)

Die obige Anwendung gilt für das MTP-LC-Kabelbaumkabel, das einen QSFP+-Port direkt mit (4) SFP+-Ports verbindet.

In vielen bestehenden DC-Umgebungen werden LC-MTP-Kabel verwendet, um hochdichte Glasfaser-Trunks zwischen Switches, Rack-Patchpanels und Main Distribution Cabling Panels (MDA) zu unterstützen.

Zum Beispiel:

Das obige ist die Acht-Faser-MTP-LC-Baugruppe, die an einem Ende einen stiftlosen Anschluss für die Verbindung mit dem QSFP-Port der Cisco Nexus 6000-Serie verwendet. Die Polarität der Baugruppe paart die Fasern des MTP Connectors von außen nach innen; somit sind Faser 1 und Faser 12 ein Duplexpaar, ebenso wie Faser 2 und Faser 11 usw.


MTP- und MPO-Unterschied
Der Begriff MTP ist ein eingetragenes Warenzeichen von US Conec, das sich derzeit in den europäischen und amerikanischen Glasfaserkommunikationsgebieten durchgesetzt hat.

Abbildung der Baugruppenstruktur

12-Faser Mini-Core-Kabelstruktur
MTP Hybrid Harnesses Glasfaser-Patchkabel sind an einem Ende mit MTP-Steckern und am anderen Ende mit LC-, FC-, SC-, ST- oder MTRJ-Steckern abgeschlossen, um eine Vielzahl von Glasfaserkabelanforderungen zu erfüllen.
1.Der Standarddurchmesser des MTP-Kabels beträgt 3,0 mm.
2. Der Durchmesser des Abzweigkabels kann als 0,9 mm, 2,0 mm gewählt werden. Bitte kontaktieren Sie uns unter [email protected] für andere Durchmesserstandards.
3.Fiber-Mart kann auch die Zugösen anpassen. Kontaktieren Sie uns bei Bedarf.


MTP/MPO-Maschinen und Prüfgeräte

1 Unsere übernehmen die branchenführende Hochleistungs-Poliermaschine und werden durch Präzisionsplattenhalter für MT-Ferrulen ergänzt.

2 Das branchenführende Gerät des 3D-Interferometers bietet die Überprüfung des MTP/MPO-Polierprozesses. Das Interferometer stellt sicher, dass alle Parameter der polierten MT-Ferrule den Industriestandards entsprechen und übertreffen.

3 Nach der 3D-Störungserkennung bietet die Flexibilität des Testers das komplette Spektrum optischer Tests, die für komplexe Kabelkonfektionen mit hoher Faseranzahl erforderlich sind.


MTP-Beendigung

Gemeinsame Kündigung

Hinweis: Maximale Bandbreiten verschiedener Multimode-Fasern
OM1 – 62,5 um Core – 10GBit bis 33 Meter, Gigabit bis 300m
OM2 – 50 um Core – 10GBit bis 82 Meter,Gigabit bis 500m
OM3 – 50 um Core, laseroptimiert – 10GBit bis 300 Meter,Gigabit bis 1000m
OM4 – 50 um Core, laseroptimiert – 10GBit bis 550 Meter,Gigabit bis 1000m


Auf Bestellung herstellen

Hinweis: Polieranschluss (A): PC (Multimode), APC 8° (Single-Mode)
Polieranschluss (B): PC (Multimode/Single-Mode), APC 8° (Single-Mode)
Furkationslänge (B): 0,5 m / 0,3 m für 1 m Gesamtlänge
Schutzart Stecker: IP20
Patchkabel Typ: Minicore-Kabel, rund
