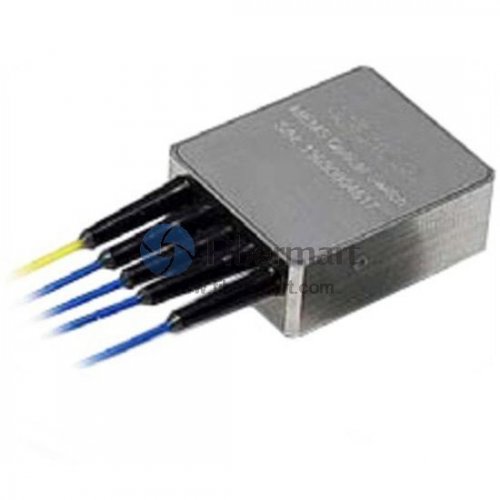

Optischer MEMS-Schalter 1x2
Der 1x2 MEMS bidirektionale faseroptische Switch von Fiber-Mart, der auf der Microelectromechanical Systems (MEMS)-Technologie basiert, ist ein kompakter optischer Switch, der optische Kanäle verbindet, indem er 1 eingehendes optisches Signal in 4 ausgewählte Ausgangsfasern umleitet. Der Schaltzustand ist aufgrund seines einzigartigen Designs sehr stabil gegenüber Umgebungstemperaturschwankungen und Vibrationen. Dieses neuartige Design reduziert den Verpackungsbedarf erheblich und vereinfacht die Ansteuerelektronik, bietet eine beispiellos hohe Stabilität sowie unübertroffen niedrige Kosten.
Fiber-Mart bietet die günstigsten optischen Hochleistungs-MEMS-Switches. Die MEMS-Technologie bietet einen extrem niedrigen Stromverbrauch, eine hohe Lebensdauer (> 1x10^9 Zyklen), keine Haftreibung und eine hohe Stoß- und Vibrationsfestigkeit. Die lasergeschweißte Baugruppe gewährleistet Wiederholbarkeit und Robustheit bei Feldanwendungen. Unsere MEMS-Switches werden vor dem Versand intern getestet, um sicherzustellen, dass sie in einwandfreiem physischem und funktionsfähigem Zustand ankommen. Derzeitige Konfigurationen umfassen 1x2-, 1x4-, 1x8- und 1x16-Konfigurationen für Singlemode- oder Multimode-Fasern, die entweder in rastenden oder nicht rastenden Varianten erhältlich sind.
Eigenschaften
Hohe Zuverlässigkeit
Geringe Einfügedämpfung
Schnelle Reaktionszeit: ≤ 5 ms
Bequem betätigt durch elektrische 5V/3V-Impulse
Miniaturgröße
Eigentoleranz gegenüber ESD
Sehr geringer Stromverbrauch
Stabil und wiederholbar im Open-Loop-Betrieb
Erstklassige Stoß- und Vibrationsfestigkeit
Singlemode (Multimode optional erhältlich)
Anwendungen
Kanalblockierung
Konfigurierbares Hinzufügen/Ablegen
Optische Kanalüberwachung in optischen Netzen
Switch & Select-Module (Multicast-Switches, Switch- & Broadcast-Anwendungen)
Wellenlängen-Selektionsschalter
Test & Messung
Instrumentierung
Spezifikationen
|
Parameters |
Unit |
MSW-1x2 |
|
Wavelength Range |
nm |
1260 ～ 1620 |
|
Testing Wavelength |
nm |
1310/1490/1550/1625/1650 |
|
Insertion Loss |
dB |
Typ: 0.7 , Max: 1.2 |
|
Return Loss |
dB |
≥ 50 |
|
Crosstalk |
dB |
≥ 50 |
|
PDL |
dB |
≤ 0.10 |
|
WDL |
dB |
≤ 0.25 |
|
TDL |
dB |
≤ 0.20 |
|
Repeatability |
dB |
≤ ±0.05 |
|
Repeatability Rate |
Hz |
20 |
|
Lifetime |
Cycle |
≥ 109 |
|
Switch Time |
ms |
≤ 5 |
|
Transmission Power |
mW |
≤ 500 |
|
Operation Temperature |
oC |
-5 ～ +70 |
|
Storage Temperature |
oC |
-40 ～ +85 |
|
Dimension |
mm |
(L)26 x (W)22 x (H)9.4 (±0.2) |

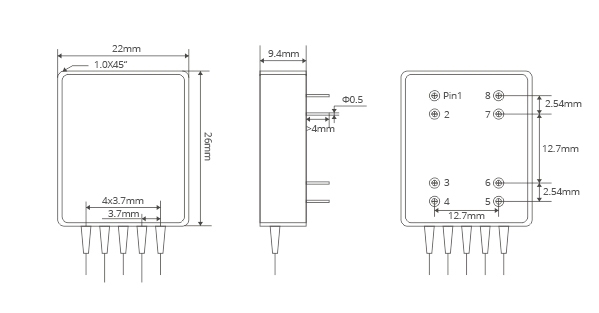

Mechanische Abmessungen (Einheit: mm)
Elektrische Fahranforderungen
Diese Switch-Serie wurde entwickelt, um die anspruchsvollsten optischen Switching-Anwendungen der Carrier-Klasse und im Freien zu erfüllen.
Zusammen mit der Controll-Elektronik kann der Schalter über digitale Schnittstellen angesteuert werden. Fiber-Mart bietet auch externe TTL- und externe IIC-Schnittstellen als Option an – wenden Sie sich bitte an den Fiber-Mart-Vertrieb unter [email protected].
|
Optical Path |
Pin 1 |
Pin 2 |
Pin 3 |
Pin 4 |
Pin 5 |
Pin 6 |
Pin 7 |
Pin 8 |
|
Comm↔Port 1 |
DP* |
NC |
NC |
DP |
NC |
DP |
GND |
|
Comm↔Port 2 |
NC |
DP |
DP |
NC |
NC |
DP |
|
Comm↔Port 3 |
NC |
DP |
NC |
DP |
DP |
NC |
|
Comm↔Port 4 |
NC |
DP |
NC |
DP |
NC |
DP |
* DP: Treibende Pulsspannung
|
DrivingPulse |
Min |
Typical |
Max |
Unit |
|
Pulsevoltage |
4.7 |
5 |
5.3 |
V |
|
Pulsewidth |
12 |
12.5 |
13 |
ms |
|
Peakcurrent |
|
290 |
|
mA |
Beachtung! Außerhalb dieses Bereichs kann das Gerät beschädigt werden.
Bestellinformationen: MSW-1x4-A-B-C-D-E
|
A |
B |
C |
D |
E |
|
Mode |
Wavelength |
Fiber Diameter |
Fiber Length |
Connector |
|
SM: 9/125um |
85: 850nm |
25: 250um |
05: 0.5m |
OO: None |
|
M5: 50/125um |
13: 1310nm |
90: 900um |
10: 1.0m |
FP: FC/PC |
|
M6: 62.5/125um |
14: 1490nm |
S: Special |
15: 1.5m |
FA: FC/APC |
|
S: Special |
15: 1550nm |
|
S: Special |
SP: SC/PC |
|
|
162: 1625nm |
|
|
SA: SC/APC |
|
|
165: 1650nm |
|
|
LP: LC/PC |
|
|
13/15: 1310/1550nm |
|
|
LA: LC/APC |
|
|
S: Special |
|
|
SP: ST/PC |
|
|
|
|
|
SA: ST/APC |
|
|
|
|
|
S: Special |
Zum Beispiel: MSW-1x4-SM-13-S-15-FP
Fragebogen für Custom Parts:
Alle diese Informationen anpassen, bitte zurück nach oben, um die Option zum Auswählen zu finden. Bei anderen speziellen Anforderungen können Sie uns gerne unter [email protected] kontaktieren.
A. Welchen Fasertyp verwenden Sie? (Singlemode oder Multimode)
B. Welche Wellenlängen verwenden Sie? (Angabe in Nanometer)
C. Welche Jackengröße? (250 Mikron OD Acrylatbeschichtung; 900 Mikron OD Hytrel-Mantel)
D. Wie lang sollten die Fasern sein? (Faserlänge, in Metern, 1 Meter ist Standard)
E. Welche Art von Anschlüssen benötigen Sie? (Anschlusscodes für jeden Port, Eingangs- und Ausgangsanschlüsse)
