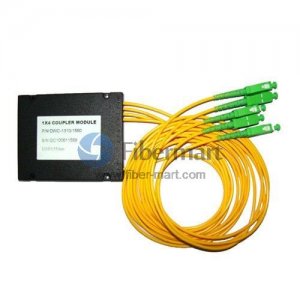

1x4 FBT Multimode Single Window Fiber Splitter with ABS Box

Press Esc key to close this popup
  • 1x4 FBT Multimode Single Window Fiber Splitter with ABS Box

1x4 FBT Multimode Single Window Fiber Splitter with ABS Box

SKU: #2002
P/N: FM-MM-104ABSS
ab US$60.33

Bitte wählen Sie:











Order Today, Ship before 04/02/2024, from U.S. or HK
  • Beschreibung
  • Datenblatt
  • Tags

FBT Fiber Splitter 1x4 Multimode Single Window mit ABS Box



Als eine der Schlüsselkomponenten für GPON FTTx-Netzwerke können optische Splitter in der Zentrale oder an einem der Verteilungspunkte (außen oder innen) platziert werden, da die FBT-Splitter für die optische Mehrport-Signalteilung mit geringer Einfügedämpfung hochstabil sind. FBT-Koppler sind für die Leistungsaufteilung und -abgriffe in Telekommunikationsgeräten, CATV-Netzwerken und Prüfgeräten ausgelegt.

Fiber-Mart Fused Biconic Tapered (FBT) Splitter sind mit 1x2, 1x3, 1x4, 1x5, 1x6, 1x8, 1x12, 1x16, 1x18, 1x20 und 1x24, 2xw, 2x4, 3x3 Konfigurationen mit Singlemode- oder Multimode-Faser erhältlich und wir bieten alle Steckverbinder vorkonfektioniert wie SC, FC, ST, LC und E2000 etc.
Der 1x4 Multimode Single Window Fiber Splitter mit ABS Box kann die optischen Signale in 4 Teile aufteilen und das Kopplungsverhältnis kann angepasst werden.


Hauptmerkmale

    Geringe Einfügedämpfung
    Geringer polarisationsabhängiger Verlust
    Hohe Rückflussdämpfung
    Optionales Teilungsverhältnis 20/80, 40/60... (50/50 als Standard.)
    Kompakt für kleine Anwendungsbereiche wie in Verschluss- oder Spleißkassetten
    Breite Betriebstemperatur und Wellenlänge
    Ausgezeichnete Umwelt- und mechanische Stabilität
    Qualifiziert unter Telcordia GR-1221 und GR-1209
    Hochwertige Kunststoff-ABS-Box
    Multimode-Typ: 62,5 um/125 als Standard


Anwendungen

    FTTX (FTTP, FTTH, FTTN, FTTC)
    Passive optische Netzwerke (PON)
    Lokale Netzwerke (LAN)
    CATV-Systeme
    Verstärkungs-, Überwachungssystem
    Prüfgeräte


Bestellinformationen

Für FBT-Splitter bietet Fiber-Mart eine ganze Reihe dieser Art maßgeschneidert für spezifische Anwendungen:
A. Unterschiedliches Kopplungsverhältnis kann entsprechend Ihrer Anforderung angepasst werden.
B. 1310 nm, 1490 nm und 1550 nm Betriebswellenlänge können ausgewählt werden.
c.1x2, 1x3, 1x4, 1x5, 1x6, 1x8, 1x12, 1x16, 1x18, 1x20, 1x24, 2x2, 2x4, 3x3 Splitterkonfigurationen sind verfügbar.
D. 250um blanke Faser, 0,9 Bündelader, 2,0 mm oder 3,0 mm LSZH-Faserkabel können ausgewählt werden.
e. Die Länge der Eingangs- oder Ausgangsfasern kann ebenfalls angepasst werden; 1m Länge als Standard
Kontaktieren Sie uns gerne für maßgeschneiderte Lösungen.


Technische Zeichnung


Fiber-Mart bietet kostengünstige, standardbasierte 1x4 Multimode Single Window 1310nm Fiber Splitter mit ABS Box FBT Kopplern. Als OEM-Hersteller von Drittanbietern wird unser 1x4 Multimode Single Window 1310nm Fiber Splitter mit ABS Box FBT Kopplern direkt von unserem Werk in die ganze Welt geliefert, und sie basieren alle auf Dünnfilmfiltertechnologie und Metallbonding-Mikrooptikverpackungen. Darüber hinaus werden unsere 1x4 Multimode Single Window 1310nm Fiber Splitter mit ABS Box FBT Kopplern vor dem Versand intern getestet, um sicherzustellen, dass sie in einwandfreiem physischen und funktionsfähigen Zustand ankommen. Bitte kontaktieren Sie uns unter [email protected], wenn Sie mehr Details erfahren möchten.

    1×2(2×2)MMC 1X3MMC 1X4MMC
Grade   P A P A P A
Operating wavelength(nm) 850 or 1310, others on request
Operating bandwidth (nm) ±40
Typical excess loss (dB)   0.4 0.7 0.7 1 0.9 1.2
Insertion Loss(dB) 50/50 ≤3.7/3.7 ≤4.0/4.0 ≤6.0 ≤6.3 ≤7.8 ≤8.3
40/60 ≤4.7/2.7 ≤5.1/3.2
30/70 ≤6.0/2.1 ≤6.5/2.4
20/80 ≤7.8/1.4 ≤8.5/1.9
10/90 ≤11.2/0.9 ≤12.4/1.5
Uniformity (50/50)(dB)   ≤0.5 ≤0.8 ≤0.6 ≤0.9 ≤1.2 ≤1.5
Directivity(dB) ≥40
Operatingtemperature(℃) -40 ~ +85
Fiber type (um) 50/125 or 62.5/125 Multi-Mode or others
Dimensions(Ф×L) (mm) 250μm bare fiber Ф3.0×45 Ф3.0×54
  900μm& loose tube Ф3.0×54 Ф4.0×70
  0.9/2.0/3.0mm loose tube 90×20×10 /


Notiz:
*Die obige Spezifikation ist ohne Stecker.
**Andere Spezifikationen können auf Kundenwunsch gemacht werden.


Fibermart FBT Fiber Coupler Datasheet







Datasheet to Download
