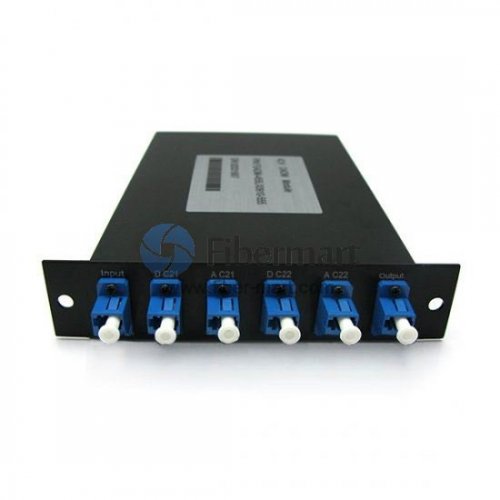

2 Kanäle LGX Modul Simplex DWDM OADM Ost oder West

2 Kanäle DWDM OADM Ost oder West LGX Modul Simplex

Simplex DWDM OADM für Ost- oder Westverkehr

Die Simplex-DWDM/AD-Module fügen ausgewählte Wellenlängen über eine Dual-Glasfaser-Simplex-DWDM-MUX- oder -DEMUX-Verbindung für Ost-West-Verkehr hinzu (Multiplex) und entfernen (Demultiplex).

Fiber-Mart DWDM OADM (DWDM/AD)-Module sind optische Add-and-Drop-Multiplexer (OADM) mit dichtem Wellenlängenmultiplex (DWDM). „Add“ und „Drop“ beziehen sich hier auf die Fähigkeit des Geräts, einem vorhandenen Mehrwellenlängen-WDM-Signal einen oder mehrere neue Wellenlängenkanäle hinzuzufügen und einen oder mehrere Kanäle zu entfernen und diese Signale an einen anderen Netzwerkpfad weiterzuleiten.

Der DWDM/AD verwendet Hochleistungsfiltertechnologie und ist ein passiver optischer Add-/Drop-Multiplexer, der zum optischen Hinzufügen/Entfernen eines oder mehrerer DWDM-Kanäle in eine oder zwei Fasern entwickelt wurde. Er ist eine ideale Lösung für Metro-Core, Metro-Access und Unternehmen und umfasst eine Familie flexibler, kostengünstiger Lösungen, die die Bandbreitenkapazität vorhandener Fasern in Punkt-zu-Punkt-, Ring- oder Buskonfigurationsanwendungen erweitern.

Add/Drop-Kanäle werden geräteseitig mit jedem Fiber-Mart DWDM-Transceiver verbunden und wir bieten auch optionale Portkonfigurationen wie: Monitor-Port, 1310-nm-Passband-Port und Express-Port je nach Kundenwunsch. Verfügbar in 100 GHz oder 200 GHz (0,8/1,6 nm), 19-Zoll-Rackmontage, LGX-Modul oder Pigtailed-ABS-Boxverpackung.

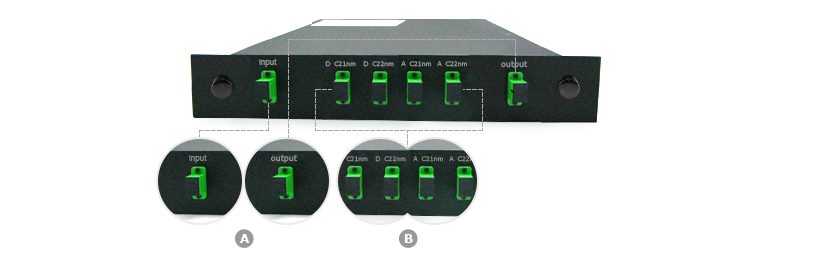

Details der Vorderseite

a
Gemeinsamer Port:

Trunk-Eingang und -Ausgang im West- und Ostverkehr.
LC-, SC-, ST- und FC-Anschlüsse verfügbar.

b
Add/Drop-Port für bestimmte Wellenlänge:

Add und Drop im Westen oder Osten.
LC-, SC-, ST- und FC-Anschlüsse verfügbar.
Entspricht dem DWDM-Standard ITU-T G.657A1, 100-GHz-Raster.

NOTIZ:

• Das tatsächliche Layout hängt vom gewählten Anschlusstyp und anderen Faktoren ab. Das grundsätzliche Schema bleibt jedoch gleich.
• Wir bieten optionale Portkonfigurationen wie: Express-Port, Monitor-Port, 1310-nm-Passband-Port und 1550-nm-Port für diese Multiplexer je nach Kundenwunsch. Wenn Sie weitere Informationen benötigen, kontaktieren Sie uns bitte unter [email protected].
• Bei Verwendung mit 1310-nm-Legacy-SDH/SONET sollten die CWDM-Wellenlängen 1270, 1290, 1310, 1330 und 1350 nm nicht verwendet werden.
• Bei Verwendung mit 1550 nm Legacy-SDN/SONET sollten die CWDM-Wellenlängen 1510, 1530, 1550, 1570 und 1590 nm nicht verwendet werden.

Artikeldetails

• 2 Kanäle DWDM OADM, Add + Drop in einer Verpackung
• 1 x Eingangsport + 1 x Ausgangsport: Simplex-Anschluss
• Alle Add/Drop-Kanäle für West- oder Ostverkehr: Simplex-Anschluss; 100 GHz-Raster (0,8 nm). Hinweis: 200 GHz-Raster (16 nm) sind auf Anfrage ebenfalls erhältlich.
• LGX Mental-Box-Gehäuse
• OADM-Ergänzung zur Express-DWDM-Produktlinie
• Entspricht dem DWDM-Standard ITU-T G.657A1
• Protokoll- und ratentransparent für Anwendungen bis zu 10 Gbp
• Metro-Distanz, bis zu 80 km
• Vollständig passives Gerät, keine Stromversorgung erforderlich
• Es ist mit Konfigurationsports wie Monitor, Express-Port nach Kundenwunsch ausgestattet (siehe Optionen)
• Die Frontplatte ist mit Adaptern nach Kundenwunsch ausgestattet (siehe Optionen)
• ISO 9001-zertifizierte Produktionsstätte

Mechanische Details zum Gehäuse

• Bitte beachten Sie, dass die hier gezeigten Zeichnungen nur die Abmessungen zeigen und nicht die spezifische Konfiguration des Moduls.
  Bitte beachten Sie auch, dass Fiber-Mart ein innovatives, robustes Rack-Mount-Chassis für CWDM-Mux/Demux, DWDM-Mux/Demux, OADM-Einheit und PLC-Splitter-LGX-Modul für platzsparende und hochdichte Anwendungen anbietet.
