Hochleistungs-Isolator 20W 1064nm kollimierter Freiraum-Strahlausgang HPCFMI
Fiber-Mart Hochleistungskomponenten HPCFMI-1064-20 ist 1064 nm 20 W 3,0 mm Bündelader HI1060 Faser 1 M Ausgangsstrahldurchmesser: 8 mm。 Es kann auch einen Bereich von 780 nm bis 1550 nm und eine Leistung von 300 mW bis 100 W oder andere auf Anfrage anpassen. Geringe Einfügedämpfung, hohe Isolation, hohe Belastbarkeit, hohe Rückflussdämpfung, hohes Extinktionsverhältnis und ausgezeichnete Umweltstabilität und Zuverlässigkeit.
Eigenschaften
Hohe Isolation und hohe Belastbarkeit
Hohes Extinktionsverhältnis
Geringe Einfügedämpfung und hohe Rückflussdämpfung
Ausgezeichnete Umweltstabilität und Zuverlässigkeit
Anwendungen
Faserverstärker
Fasersensor
Instrumentierungsanwendungen
Laborforschung
Spezifikationen
|
Parameters
|
Unit
|
Values
|
|
Center Wavelength
|
nm
|
1064 or Specify
|
|
Operating Wavelength Range
|
nm
|
±10
|
|
Typ. Peak Isolation
|
dB
|
30~35
|
|
Min. Isolation at 23℃
|
dB
|
25
|
|
Typ. Transmission
|
-
|
93%
|
|
Min. Transmission
|
-
|
90%
|
|
Min. Return Loss
|
dB
|
50
|
|
Min. Extinction Ratio(Fast Axis blocked)
|
dB
|
20(only for Panda fiber)
|
|
Nominal Output Beam Diameter(1/e^2)
|
mm
|
0.5, 1, 5, 8, 10, or Specify
|
|
Fiber Type
|
-
|
PM980 Panda Fiber, Hi1060 or specify
|
|
Max. Optical Power (CW)
|
W
|
5, 10, 20, 30, 50 or specify
|
|
Operating Temperature
|
℃
|
-5 ～+50
|
|
Storage Temperature
|
℃
|
-20～+75
|

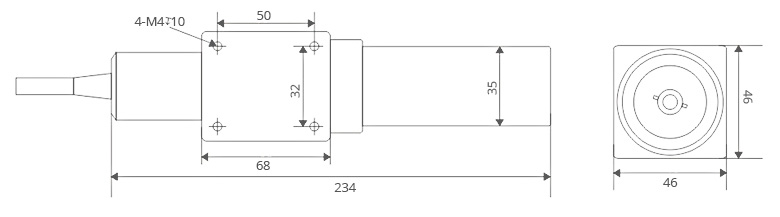

Abmessungen
Bestellinformationen
|
Item |
Wavelength |
Handing Power |
Output Beam Diameter |
Pigtail Type |
Fiber Type |
Fiber Length |
|
HPCFMI |
1=1064
S=Specify
|
1=1W
2=5W
3=10W
4=20W
100=100W
S=Specify |
0.5=0.5mm
1=1mm
5=5mm
7=7mm
8=8mm
S=Specify |
1=900um Loose Tube
2=3mm Amoured Cable
S=Specify |
1=PM980
2=HI1060
S=Specify |
0.8=0.8m
S=Specify
|
