24 Fasern, MTP zu LC, 9/125 Singlemode-Faser, 24 Standard, LGX - MTP-Kassettenpanel
Die MTP-Kassettenmodule von Fiber-Mart bieten einen sicheren Übergang zwischen MTP und diskreten LC-, SC-, ST- oder FC-Steckverbindern mit zwei Typen.
Die MTP-Module sind mit 12 oder 24 Fasern bestückt und haben LC-, SC-Kupplungen auf der Vorderseite und MTP auf der Rückseite.
 |
 |
|
Cassette Type: Standard |
Cassette Type: Irregular shape |
|
|
Der Begriff MTP ist ein eingetragenes Warenzeichen von US Conec, es war der Haupttrend im europäischen und amerikanischen Raum.
Bitte erinnert:

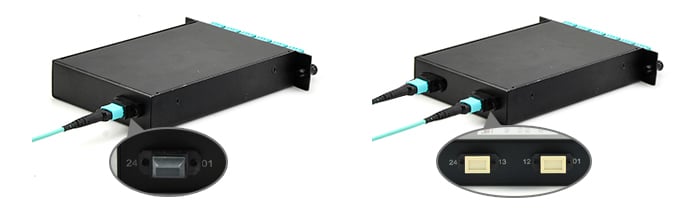

24-adrig 24 Fasern LGX= 1 x MPO/MTP-Adapter zurück zur Kassette für 24-adriges MPO/MTP-Kabel.
12-adrig 24 Fasern LGX= 2 x MPO/MTP-Adapter zurück zur Kassette für 12-adriges MPO/MTP-Kabel.
Sie können die folgenden Anwendungen als Referenz nehmen.
Merkmale
Hochleistungs-Hülsenadapter aus Zirkonoxid.
Schnelle Bereitstellung Das werkskonfektionierte modulare System spart Installations- und Neukonfigurationszeit bei Umzügen, Erweiterungen und Änderungen.
MTP-Schnittstelle MTP-Komponenten zeichnen sich durch hervorragende optische und mechanische Eigenschaften aus.
Optimierte Leistung MTP Elite mit geringem Verlust, diskrete Premium-Anschlüsse und OM4-Faser gewährleisten niedrige Einfügungsdämpfungen und Leistungseinbußen in engen Leistungsbudgets und Hochgeschwindigkeits-Netzwerkumgebungen.
Hochdichte 12- oder 24-Faserkassetten können in 1U-Skalierung bis zu 72 oder in 4U-Skalierung bis zu 288 diskreten Steckverbindern montiert werden.
Zu 100 % getestete Zuverlässigkeit - Die Kombination aus hochwertigen Komponenten und der Qualitätskontrolle bei der Herstellung garantiert ein Produkt nach höchsten Standards.
Anwendung
Daten Center
LAN, WAN und SAN
Interoffice-Crossconnects
Campusumgebungen
Technische Zeichnung:
 |
 |
|
1U slide and tilt panel - holds up to 3 cassettes (72 fibers) |
MTP Cassette housing in 4U Rack mount |
MTP-Kassettenstruktur
 |
 |
|
MTP cable connect with MTP Cassette |
MTP Harness cable housing in MTP Cassette |
Spezifikationen
|
Connector requirements |
|
|
|
Multimode |
Single mode |
|
IL |
MTP |
Single max:0.35dB(L)
Single max:0.60dB(G) |
Single max:0.35dB(L)
Single max:0.75dB(G) |
|
LC |
max:0.10dB(L)
max:0.15dB(G) |
MAX:0.3dB |
|
RL |
MTP |
>20dB |
>60dB(8°Angle Polish) |
|
LC |
>30dB |
>50dB(UPC)
>60dB(APC) |
|
Mechanical |
MTP |
<0.2dB,200times insertion |
|
LC |
<0.2dB,200times insertion |
|
Environmental |
Working Temp. |
-20~ +60℃ |
|
Storage Temp. |
-40~ +70℃ |
|
Install Temp |
-5~ +50℃ |
Bestellinformationen
|
Order Information |
Packaging |
|
Mode Type |
Fiber Standard |
Fiber Connector |
Fiber counts |
Polish Type |
1. MTP-FC/SC/ST/LC Fiber Optic Cable
( The type of fiber mode according to
your choice MTP/MPO Cassettes )
2. FC/SC/LC/ST Fiber Adapter
3. MTP/MPO Fiber Adapter
4. LGX box |
|
OM4 |
12 Fiber Standard
24 Fiber Standard |
MTP-FC ( 12 fiber available )
MTP-SC (12 fiber available )
MTP-LC (12&24fiber available )
MTP-ST (12 fiber available ) |
12 Fibers
24 Fibers |
UPC APC |
|
OM3 |
|
OS1/2 |
|
OM2 |
|
OM1 |
