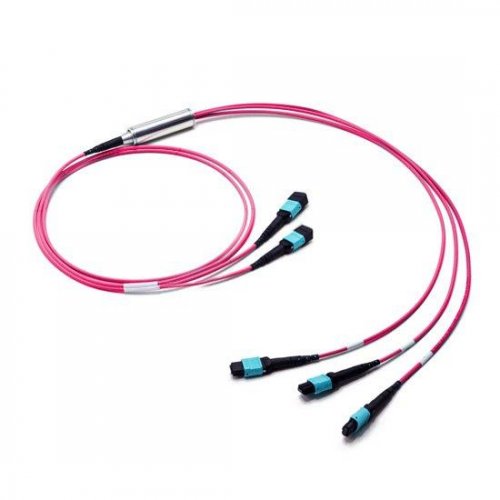

2x12-adriges MTP-Kabel (weiblich) auf 3x8-adriges MTP-Kabel (weiblich) für Verbindungskabelbaum
|
Glasfaseranschluss |
2xMTP bis 3xMTP |
Jacke OD |
3.0 mm |
|
Faserkategorie |
50/125 m MM (OM4) |
Geschlecht |
Weiblich zu Weiblich |
|
Faseranzahl |
24 |
Testwellenlänge |
850 nm |
|
Einfügungsverlust |
0,35 dB |
Rückflussdämpfung |
20 dB |
|
Polarität |
Typ B (vollständig umgedreht) |
Haltbarkeit |
500 Mal |
|
Betriebstemperatur |
-40 ~ 80 °C |
Faserqualität |
G651 |
|
Flammenbewertung |
LSZH |
Farbe der Außenjacke |
Magenta |
Eigenschaften und Vorteile
|
Eliminieren Sie Terminierungsfehler, minimale Installationszeit. Jedes Kabel wird zu 100 % auf geringe Einfügungsdämpfung und Rückreflexion getestet. Optimierte Leistung – MTP und diskreter Premium-Stecker. Unterstützt 40GBASE-SR4 in entsprechenden parallelen Optiknetzwerken. Konform mit den Standards IEC-61754-7 und TIA-604-5 (FOCIS-5).
|
|
So wählen Sie den richtigen Glasfaserkabeltyp
PS: Der Unterschied zwischen den Glasfasermodi OM4 und OM3 ist wie folgt
: 1. OM4 wurde speziell für die VCSEL-Laserübertragung entwickelt und ermöglicht 10-Gigabit/s-Verbindungsdistanzen von bis zu 550 Metern (im Vergleich zu 300 Metern bei OM3).
2. Die effektive modale Bandbreite für OM4 ist mehr als doppelt so hoch wie die von OM3.
3. Sie beträgt beim OM4-Patchkabel 4700 MHz.km, während sie bei OM3 2000 MHz.km beträgt.
|
Bezeichnung |
Faserdurchmesser (m) |
Typ |
10 Gbit/s Ethernet 10GBASE SR/LR |
40 Gbit/s Ethernet 40GBASE SR4/PLRL4 |
100 Gbit/s Ethernet 100GBASE SR10/IR4 |
|
OM1 |
62,5/125 |
Multimode |
33 Meter (SR) |
Nicht unterstützt |
Nicht unterstützt |
|
OM2 |
50/125 |
Multimode |
82 Meter (SR) |
Nicht unterstützt |
Nicht unterstützt |
|
OM3 (laseroptimiert) |
50/125 |
Multimode |
300 Meter (SR) |
100 Meter (SR4) |
100 Meter (SR10) |
|
OM4 (laseroptimiert) |
50/125 |
Multimode |
400 Meter (SR) |
150 Meter (SR4) |
150 Meter (SR10) |
|
Singlemode |
9/125 |
Singlemode |
10 km bei 1310 nm (LR) |
1 km (PLRL4) |
2 km (IR4 PSM) |
Garantie für hochwertige MTP-Kabel
a. Hochleistungspoliermaschine, ergänzt durch Präzisionsplattenhalter für MT-Ferrulen.
b. Ein 3D-Interferometer ermöglicht die Überprüfung des MTP/MPO-Polierprozesses und stellt sicher, dass alle Parameter der polierten MT-Ferrule den Industriestandards entsprechen und diese übertreffen.
c. Die Flexibilität des Testers bietet das komplette Spektrum optischer Tests, die für komplexe Kabelbaugruppen mit hoher Faseranzahl erforderlich sind.
