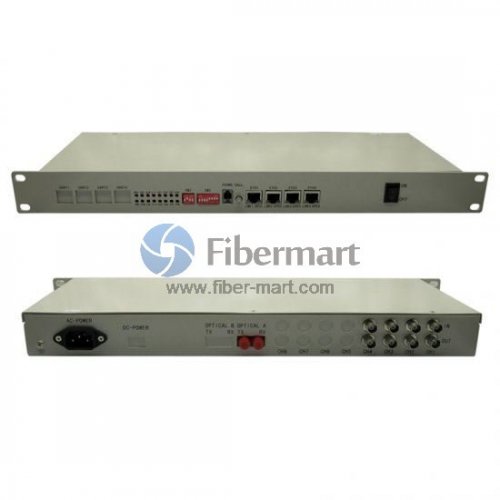

4E1 + 4 * 10/100 / 1000M PDH Glasfaser-Multiplexer Singlemode Dual Fiber 20KM 19-Zoll-Rack (mit dem Orderwire-Telefon)
Die 4E1+4*10/100/1000M PDH Glasfaser-Multiplexer sind als optisches Punkt-zu-Punkt-Übertragungssystem basierend auf anwendungsspezifischen integrierten Schaltkreisen (ASIC) konzipiert. Es integriert den herkömmlichen PDH-Multiplexer und den optischen 1000-Mbit/s-Ethernet-Transceiver und kann die 4E1s- und 1000-Mbit/s-Drahtgeschwindigkeits-Ethernet-Übertragung über Glasfaser realisieren.
Spezifikationen
Single-Mode-Dural-Optical-Port-4 Kanäle von E1-Ports
Energieeffizient
ISO-Zertifizierung
Optionale Stromredundanz zur Gewährleistung eines stabilen Systems
Optionale Funktion von ALS und SNMP
Optionale Faserredandanz wird bereitgestellt
Optionales Bestelldrahttelefon wird zur Verfügung gestellt
Hauptmerkmal
Der 4E1-zu-Glasfaser-Multiplexer
4 Ethernet-Port teilen sich 10 MB oder 100 MB oder 1000 MB Bandbreite
Stellen Sie die Funktion einer 4E1-Remote-Schleife, einer Glasfaser-Ortsschleife und 1 Schnittstellentelefon bereit
Optionale Stromversorgung 1+1, um ein stabiles System zu gewährleisten
Zwei Fasern in zwei Richtungen und einzelne Fasern in zwei Richtungen
1+1-Stromversorgung, Orderwire-Telefon und ALS und SNMP sind optional. Bitte geben Sie die Anforderung bei der Bestellung an
Der 4E1-PDH-Multiplexer realisiert eine 1~4E1-Übertragung über Glasfaser
E1 Spur-Loopback-Testfunktionen, einfach zu installieren und zu warten
Außenmaße: 19-Zoll-Rack (mit Verteilerrahmen-Rack)
Optisch optional nach Kundenwunsch
Schnittstelle
|
E1 interface |
4E1 interface for 4E1 |
|
E1 rate: 2.048Mb/s±50ppm |
|
Code type: HDB3 |
|
E1 Style: Pinfet
|
|
E1 comply with ITU-T G.703 |
|
Jitter compl y with ITU-T G.823 and G.742 |
|
E 1 with DB37. Be ab le to be with 75Ω (BNC) or 120Ω (RJ45) by adaptor in the accessory |
|
Fiber |
Optical rate: 16.896Mbit/s |
|
optical style:1B1H
|
|
Default: dual fiber, single mode, 20km (40km optional) |
|
connector: FC /SC |
|
wavelength:1310nm |
|
Receiver sensitivity:≤ -38dBm(BER ≤ 10-11) |
|
Ethernet |
1 Ethernet ports with RJ45 connector |
|
MAC address table capability : 1024
|
|
MAC address table aging time |
|
The minimum frame length : 64bytes |
|
The maximum frame length : 1916 bytes |
|
Working mode : full/half duplex configurable |
|
Support VLAN, Stream control |
|
Bandwidth : 4 Ethernet ports shared 10 or 100M or 1000M bandwidth |
Leistungsbedarf
Leistungseingang: AC/DC optional
AC180V~240V
DC-36V~DC-72V
DC+20V~DC+36V
Stromverbrauch: <6Walt
Arbeitsumfeld
Betriebstemperatur: 0℃ ~+50℃
Lagertemperatur: -40 ℃ ~ +70 ℃
