8 Kanäle CWDM OADM Ost-und-West 1RU Rack Mount Duplex
Duplex CWDM OADM für Ost-West-Verkehr
Die Duplex-CWDM/AD-Module fügen ausgewählte Wellenlängen über eine Dual-Glasfaser-Duplex-CWDM-MUX- und -DEMUX-Verbindung für Ost-West-Verkehr hinzu (Multiplexer) und entfernen (Demultiplexer).
Fiber-Mart CWDM OADM (CWDM/AD)-Module sind optische Add-and-Drop-Multiplexer (OADM) für Course Wave Division Multiplexing (CWDM). „Add“ und „Drop“ beziehen sich hier auf die Fähigkeit des Geräts, einem vorhandenen Mehrwellenlängen-WDM-Signal einen oder mehrere neue Wellenlängenkanäle hinzuzufügen und einen oder mehrere Kanäle zu entfernen und diese Signale an einen anderen Netzwerkpfad weiterzuleiten.
Der CWDM/AD ist ein passiver optischer Add-/Drop-Multiplexer, der für Anwendungen mit Punkt-zu-Punkt-, Ring- oder Buskonfigurationen entwickelt wurde und die ideale Lösung für den steigenden Bandbreitenbedarf von Unternehmens- und Metro-Zugangsnetzwerken bietet und Herstellern von Netzwerkgeräten dramatische Kosteneinsparungen ermöglicht, sodass sie Metro-Zugangssysteme entwickeln können, die kostengünstiger, einfacher bereitzustellen und einfacher zu bedienen sind.
Hinzugefügte/entfernte Kanäle werden geräteseitig mit jedem beliebigen Fibertsore CWDM-Transceiver verbunden. Außerdem bieten wir je nach Kundenwunsch optionale Portkonfigurationen wie: Express-Port, Monitor-Port, 1310-nm-Passband-Port und 1550-nm-Port für diese Multiplexer.

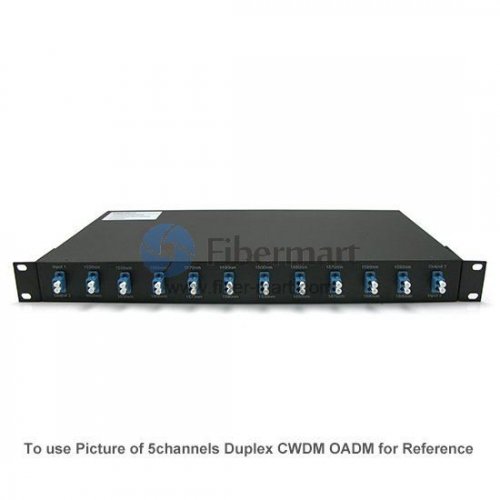

Details der Vorderseite
-
a
Gemeinsamer Port:
Trunk-Eingang und -Ausgang im West- und Ostverkehr.
LC-, SC-, ST- und FC-Anschlüsse verfügbar.
b
Add/Drop-Port im Westen:
Add und Drop im Westen.
LC-, SC-, ST- und FC-Anschlüsse verfügbar.
Entspricht dem ITU-T G.657A1 CWDM-Standard von 1270 nm bis 1610 nm, mit 20 nm-Erhöhung
c
Add/Drop-Port im Osten:
Add und Drop im Osten.
LC-, SC-, ST- und FC-Anschlüsse verfügbar.
Entspricht dem ITU-T G.657A1 CWDM-Standard von 1270 nm bis 1610 nm, mit 20 nm-Erhöhung
NOTIZ:
-
Das tatsächliche Layout hängt vom gewählten Anschlusstyp und anderen Faktoren ab. Das grundsätzliche Schema bleibt jedoch gleich.
-
Wir bieten auch optionale Portkonfigurationen wie: Express-Port, Monitor-Port, 1310-nm-Passband-Port und 1550-nm-Port für diese Multiplexer je nach Kundenwunsch. Wenn Sie weitere Informationen benötigen, kontaktieren Sie uns bitte unter [email protected].
-
Bei Verwendung mit 1310-nm-Legacy-SDH/SONET sollten die CWDM-Wellenlängen 1270, 1290, 1310, 1330 und 1350 nm nicht verwendet werden.
-
Bei Verwendung mit 1550 nm Legacy-SDN/SONET sollten die CWDM-Wellenlängen 1510, 1530, 1550, 1570 und 1590 nm nicht verwendet werden.
Artikeldetails
-
8-Kanal CWDM OADM
-
2 x gemeinsame Ports für West- und Ostverkehr: Duplex-Anschluss
-
Alle Add/Drop-Kanäle für West- und Ostverkehr: Duplex-Anschluss; Kanaltrennung 20 nm von 1270 nm bis 1610 nm
-
1HE 19-Zoll-Rack-Montagegehäuse
-
OADM-Ergänzung zur Express-CWDM-Produktlinie
-
Entspricht dem CWDM-Standard ITU-T G.657A1
-
Protokoll- und ratentransparent für Anwendungen bis zu 10 Gbp
-
Kostengünstige Transceiver einsetzbar, vorhandene Geräte können weiterhin verwendet werden
-
Ausgestattet mit Konfigurationsports wie Monitor, Express-Port nach Kundenwunsch (siehe Optionen)
-
Frontblende ist nach Kundenwunsch mit Adaptern ausgestattet (siehe Optionen)
-
ISO 9001-zertifizierte Produktionsstätte
Mechanische Details zum Gehäuse
Bitte beachten Sie, dass die hier dargestellten Zeichnungen lediglich die Abmessungen wiedergeben und nicht die konkrete Konfiguration des Moduls wiedergeben.
