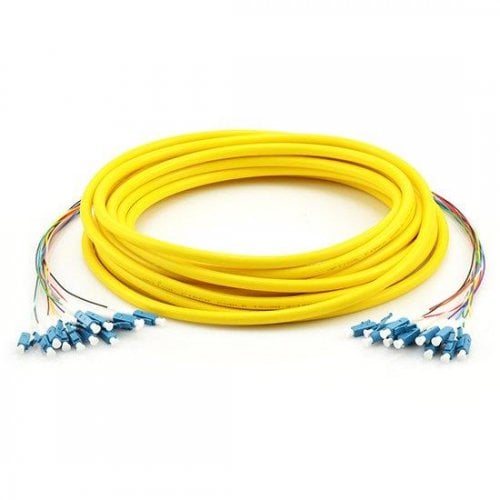

LC-zu-LC-12-Faser-Polarisationserhaltendes PM-Bündelkabel, langsame Achse 1550/1310 nm

12-Faser-LC-zu-LC-Polarisationserhaltendes PM-Faserkabel im Bündel, 1550 nm oder 1310 nm langsame Achse, LC PM1550/PM1310 Bündelkabel

Polarisationserhaltende (PM) optische Patchkabel werden häufig in polarisationssensitiven Glasfasersystemen zur Lichtübertragung eingesetzt, bei der der PM-Zustand erhalten bleiben muss. PM-Patchkabel, PM-Glasfaserkabel, PM-Kabel, FC-PM-Glasfaserkabel, FC-APC-PM-Glasfaser-Patchkabel pm1550 pm1310 kaufen

Fiber-MART bietet PM-Patchkabel in sechs verschiedenen Wellenlängen (780 nm, 850 nm, 980 nm, 1060 nm, 1310 nm und 1550 nm) mit langsamer oder schneller Achse an. Unsere PM-Patchkabel zeichnen sich durch ein hohes Extinktionsverhältnis, geringe Einfügedämpfung, hohe Rückflussdämpfung und Langzeitstabilität aus.

Der auf der Website angegebene Preis gilt für eine Länge von 1 m. Gerne können Sie uns bezüglich anderer Längenstandards kontaktieren.

Festlichkeiten

LC-LC-Steckverbinder mit 12 Fasern.
Typische Rückflussdämpfung: UPC-Typ: ≥ 50 dB; APC-Typ: ≥ 55 dB.
Keramische 8°-Winkelferrulen (APC)
Ø 0,9 mm/2,0 mm/3,0 mm. Schützender Außenmantel.
Hohes Extinktionsverhältnis (größer als 23 dB).
Geringe Einfügedämpfung.
Ausgezeichnete Wiederholgenauigkeit und Austauschbarkeit.


Jedes Patchkabel wird sorgfältig gefertigt und geprüft, um höchste Qualitätsstandards zu gewährleisten. CE-, RoHS- und FCC-zertifiziert!

Anwendungen

Optische Faserkommunikationssysteme,
Prüfung und Fertigung optischer Komponenten,
optische Sensorsysteme

Was ist Polarisation?

Ein polarisiertes Lichtsignal wird durch elektrische und magnetische Feldvektoren dargestellt, die in einer Transversalebene (einer Ebene senkrecht zur Ausbreitungsrichtung) senkrecht zueinander stehen. Die Polarisation wird anhand des zeitlichen Verlaufs des elektrischen Feldvektors in der Transversalebene definiert.

Faseroptisches Polarisationskoordinatensystem

Um einen Polarisationszustand eindeutig zu beschreiben, muss ein explizites Koordinatensystem angegeben werden. Dies wird in der folgenden Abbildung veranschaulicht.

Die z-Achse verläuft horizontal in Ausbreitungsrichtung des Lichts. Die y-Achse verläuft vertikal nach oben, und die x-Achse verläuft horizontal, um ein rechtshändiges kartesisches Koordinatensystem zu bilden. Winkel werden relativ zur x-Achse gemessen; ein positiver Winkel gibt die Drehrichtung von der x-Achse zur y-Achse an. (Linkes Bild)

In der folgenden Abbildung wird unpolarisiertes Licht durch einen Polarisator gefiltert, um horizontal polarisiertes Licht zu erzeugen. Ein Viertelwellenplättchen wird verwendet, um das horizontal polarisierte Licht in zwei Komponenten gleicher Intensität aufzuspalten, die sich mit leicht unterschiedlichen Geschwindigkeiten ausbreiten. (Mittleres Bild)

Bei der dargestellten Plättchenorientierung ist das aus dem Plättchen austretende Licht rechtszirkular polarisiert, wie in der rechten Abbildung zu sehen ist. (Rechtes Bild)

Bildbeispiele

Hinweis: Dieser Preis gilt für das gängige PM-Patchkabel (langsame Achse, schmaler Stecker, Panda-Typ, 1550 nm Wellenlänge) mit FC-Anschluss.
