Betriebsstrom- und Spannungsbereich einer 1310-nm-DFB-Laserdiode

1310-nm-DFB-Laserdioden (Distributed Feedback) sind unverzichtbare optoelektronische Kernkomponenten moderner optischer Kommunikations- und Präzisionssysteme. Dank des verlustarmen Übertragungsfensters von Singlemode-Glasfasern im 1310-nm-Wellenlängenbereich finden diese Bauelemente breite Anwendung in der Mittel- und Langstrecken-Glasfaserkommunikation, der CATV-Signalübertragung, der hochpräzisen optischen Sensorik und industriellen optischen Messgeräten. Die elektrischen Betriebsparameter, insbesondere Betriebsstrom und Vorwärtsspannung, sind entscheidend für die Ausgangsstabilität, die spektrale Leistung, die Lebensdauer und die Betriebssicherheit von 1310-nm-DFB-Laserdioden im Butterfly-Gehäuse. Jede Abweichung vom Nennbetriebsbereich kann Modensprünge, optische Leistungsdämpfung, Wellenformverzerrungen und sogar dauerhafte Schäden am Laserchip verursachen. Dieser Artikel erläutert die Klassifizierung, die typischen Bereichseigenschaften, die Einflussfaktoren und die technischen Anwendungsspezifikationen des Betriebsstroms und der Betriebsspannung von 10 mW  1310 nm DFB-Laserdioden mit dem Ziel, eine standardisierte technische Anleitung für Schaltungsdesign, Geräteanwendung und Systemdebugging in der optoelektronischen Technik bereitzustellen.

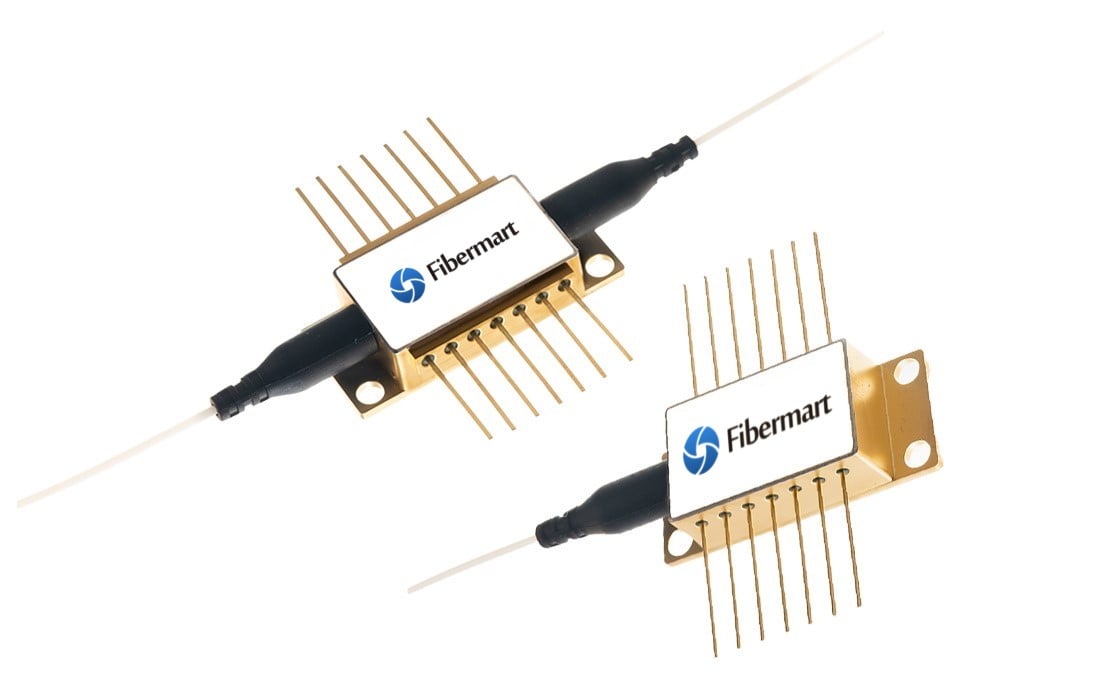

Übersicht über 1310-nm-Butterfly-DFB-Laserdioden

Strukturelle Merkmale und Vorteile im Betrieb

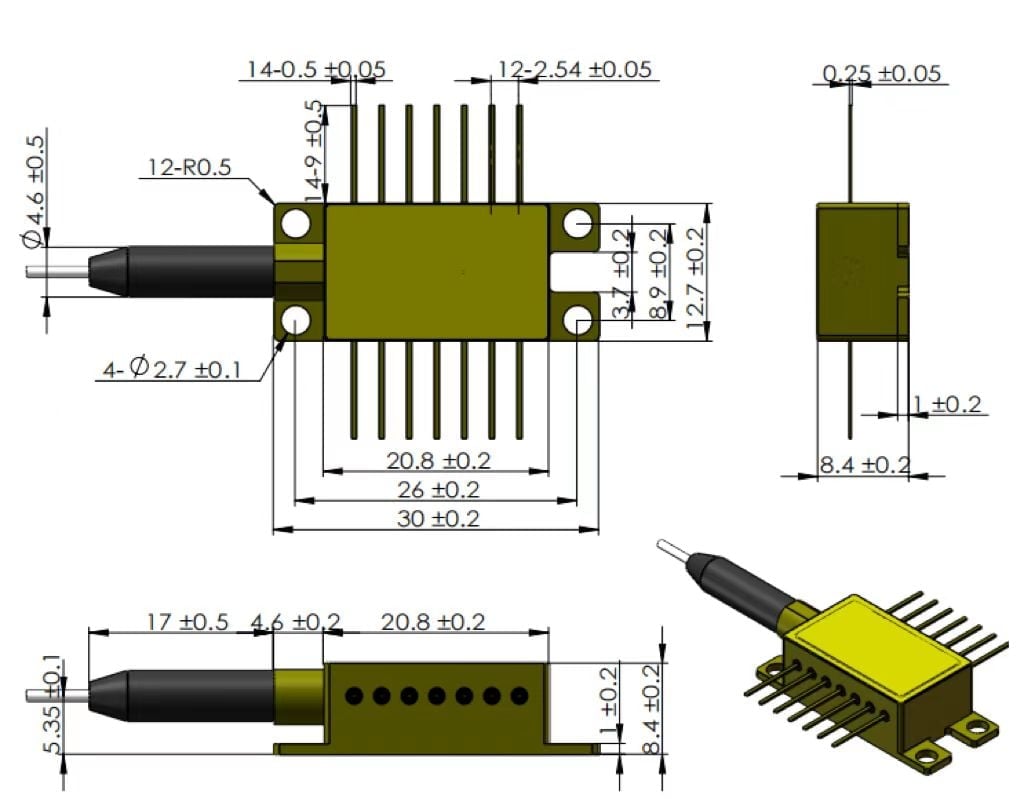

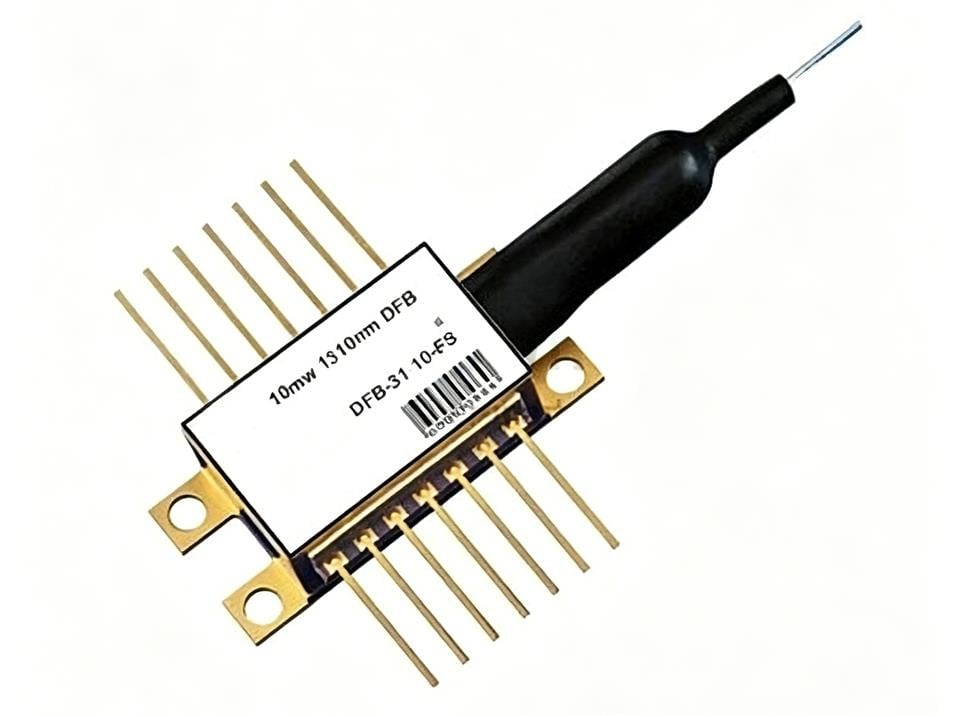

Im Gegensatz zu herkömmlichen Fabry-Perot-Laserdioden verwenden DFB-Laserdioden eine eingebettete periodische Gitterstruktur im Epitaxiechip. Diese unterdrückt effektiv die Schwingung mehrerer longitudinaler Moden und ermöglicht eine stabile Einzelwellenlängenausgabe. Die Wellenlänge von 1310 nm entspricht dem optimalen Übertragungsfenster für Nulldispersion und geringe Verluste in Standard-Singlemode-Fasern. Dadurch werden Signaldämpfung und Dispersionsverzerrung bei der Übertragung über große Entfernungen deutlich reduziert. Gängige 10-mW-DFB-Laserprodukte mit 1310 nm Wellenlänge sind in Butterfly-Bauform gefertigt. Diese integriert Laserchip, thermoelektrischer Kühler (TEC), Überwachungsfotodiode (MPD) und optische Kopplungseinheit. Die präzise Temperaturregelung und die Echtzeit-Leistungsüberwachung gewährleisten eine gleichbleibende optische und elektrische Leistung des Geräts auch in komplexen Industrie- und Kommunikationsumgebungen.

Bedeutung der elektrischen Kernparameter

Die elektrischen Betriebsparameter von DFB-Laserdioden lassen sich hauptsächlich in Strom- und Spannungsparameter unterteilen. Dazu gehören Schwellenstrom, Dauerstrichstrom, Modulationsstrom, Vorwärtsspannung und Sperrspannung. Bei 10-mW-Lasern mit hoher Stabilität beeinflusst die Abstimmung von Strom und Spannung direkt den differentiellen Wirkungsgrad, die Seitenmodenunterdrückung, das Extinktionsverhältnis und die Langzeitbeständigkeit des Lasers. Die präzise Steuerung der elektrischen Betriebsparameter ist daher die Grundvoraussetzung für einen linearen und stabilen Laserbetrieb und zur Vermeidung von Leistungsverschlechterungen und Ausfallrisiken.

Klassifizierung und typischer Betriebsstrombereich

Schwellenstrom

Der Schwellenstrom bezeichnet den minimalen Vorwärtsstrom, bei dem die Laserdiode von spontaner zu stimulierter Strahlung übergeht. Er ist ein entscheidender Parameter für die Beurteilung des Einschaltverhaltens des Lasers. Unter Standard-Raumtemperaturbedingungen von 25 °C liegt der Schwellenstrom herkömmlicher 10-mW-DFB-Laserdioden mit 1310 nm Wellenlänge stabil zwischen 12 mA und 15 mA. Liegt der Ansteuerstrom unterhalb dieses Bereichs, emittiert der Laser lediglich schwaches, inkohärentes Spontanlicht, das für Signalübertragung und optische Sensorik nicht ausreicht. Überschreitet der Strom den Schwellenwert, steigt die optische Ausgangsleistung linear mit dem Strom an, und das Gerät erreicht seinen effektiven Betriebszustand.

Kontinuierlicher Wellenbetriebsstrom

Der Dauerstrichbetriebsstrom ist der stationäre Vorspannungsstrom, der erforderlich ist, damit der Laser über einen längeren Zeitraum stabil die Nennleistung von 10 mW abgibt. Bei einer Raumtemperatur von 25 °C liegt der empfohlene Dauerstrichbetriebsstrom für 1310-nm-DFB-Laserdioden zwischen 30 mA und 100 mA. Der optimale Betriebsstrombereich mit bester Linearität und Stabilität liegt zwischen 50 mA und 60 mA. Innerhalb dieses Bereichs weist der Laser eine hohe elektrooptische Umwandlungseffizienz, einen stabilen Einmodenbetrieb und keine Modensprünge auf. Ein dauerhafter Betrieb oberhalb der Obergrenze von 100 mA führt zu übermäßiger Wärmeentwicklung des Chips, beschleunigt die Alterung des Bauelements und verkürzt die Gesamtlebensdauer des Lasers.

Modulationsbetriebsstrom

In optischen Hochgeschwindigkeitskommunikationssystemen wie 1,25G bis 10G muss der Laser mit überlagerten Modulationssignalen auf Basis eines festen Vorspannungsstroms arbeiten. Der Modulationsstrom wird üblicherweise auf Basis des Schwellenstroms zuzüglich eines Reservestroms von 20 mA bis 50 mA eingestellt. Diese Einstellung gewährleistet ein ausreichendes optisches Extinktionsverhältnis und eine ausreichende Signalbandbreite, vermeidet Signalverzerrungen durch unzureichende Vorspannung und verhindert, dass Stromspitzen während des Hochfrequenzschaltens zu thermischen Schäden am Chip führen.

Absoluter maximaler Vorwärtsstrom

Der absolute maximale Vorwärtsstrom ist der Grenzwert der Belastbarkeit des Bauelements und nicht der übliche Betriebsstrombereich. Der maximale Vorwärtsstrom von 10-mW-DFB-Laserdioden mit 1310 nm Wellenlänge beträgt 120 mA. Jeder kontinuierliche oder kurzzeitige Strom, der diesen Wert überschreitet, verursacht irreversible Schäden am pn-Übergang des Laserchips, was zu einer starken Reduzierung der optischen Leistung und sogar zum vollständigen Ausfall des Bauelements führen kann.

Klassifizierung und typischer Betriebsspannungsbereich

Vorwärtsbetriebsspannung

Die Durchlassspannung bezeichnet den Spannungsabfall an beiden Enden der Laserdiode im Dauerstrichbetrieb. Bei einer Standard-Raumtemperatur von 25 °C und Nennbetriebsstrom liegt die Durchlassspannung von 10-mW-DFB-Laserdioden mit einer Wellenlänge von 1310 nm zwischen 1,4 V und 2,0 V, wobei die optimale stabile Betriebsspannung bei etwa 1,8 V liegt. Die Durchlassspannung korreliert positiv mit dem Betriebsstrom und negativ mit der Betriebstemperatur. Mit steigendem Betriebsstrom erhöht sich die Wärmeaufnahme durch den Serienwiderstand des Chips, was zu einem leichten Anstieg der Durchlassspannung führt. Mit steigender Umgebungstemperatur erhöht sich die Ladungsträgeraktivität des Chips, wodurch die Durchlassspannung moderat abnimmt.

Sperrspannung

DFB- Laserdioden reagieren äußerst empfindlich auf Sperrspannungen. Eine zu hohe Sperrspannung führt zum sofortigen Durchbruch des PN-Übergangs. Die zulässige Sperrspannung von 1310-nm-DFB-Laserdioden in Butterfly-Bauweise ist auf maximal 2 V begrenzt. In der Praxis muss der Einfluss von Sperrspannung unbedingt vermieden werden. Selbst kurzzeitige Überspannungen können die pN-Übergangsstruktur des Chips dauerhaft schädigen und somit den Einmodenbetrieb und die Ausgangsleistung des Lasers beeinträchtigen.

TEC-Anpassungsbetriebsspannung

Die Butterfly-Gehäusestruktur ist mit einem dedizierten thermoelektrischen Kühler ausgestattet, der eine konstante Temperaturregelung des Laserchips ermöglicht. Die Betriebsspannung des TEC-Moduls ist unabhängig von der Laserdiode und liegt typischerweise im Bereich von 2,5 V bis 3,0 V. Die stabile Ausgangsspannung des TEC-Moduls gewährleistet eine konstante Chip-Betriebstemperatur von 25 °C, wodurch Temperaturdrift der Strom- und Spannungsparameter effektiv kompensiert und die Langzeitstabilität der Laserleistung sichergestellt wird.

Schlüsselfaktoren, die die elektrischen Betriebsparameter beeinflussen

Umgebungstemperatur am Arbeitsplatz

Die Temperatur ist der kritischste externe Faktor, der die Strom- und Spannungsparameter von DFB-Lasern beeinflusst. Mit steigender Umgebungstemperatur erhöht sich der Schwellenstrom des Lasers signifikant, und der elektrooptische Wirkungsgrad sinkt. Um die Nennausgangsleistung von 10 mW aufrechtzuerhalten, muss der Ansteuerstrom entsprechend erhöht werden. Gleichzeitig sinkt die Vorwärtsspannung um etwa 1,5 mV pro 1 °C Temperaturanstieg. Unkontrollierte Temperaturänderungen führen zu Parameterdrift, Modensprüngen und Signalinstabilität. Daher ist eine konstante Temperaturregelung für einen hochpräzisen Laserbetrieb unerlässlich.

Alterungsgrad des Geräts

Mit zunehmender Betriebsdauer sinkt die interne Quanteneffizienz des Laserchips, und es treten Alterungserscheinungen auf. Am deutlichsten zeigt sich dies in einem allmählichen Anstieg des Schwellenstroms und einer Abnahme der differentiellen Effizienz. Um eine stabile optische Ausgangsleistung zu gewährleisten, muss der Ansteuerstrom kontinuierlich erhöht werden, was die Erwärmung und Alterung des Chips weiter verstärkt. Der Betrieb des Lasers innerhalb des empfohlenen Strom- und Spannungsbereichs kann die Alterungsrate effektiv verlangsamen und die Lebensdauer des Geräts auf über 100.000 Stunden verlängern.

Leistung auf der Fahrstrecke

Die Stabilität der Ansteuerschaltung beeinflusst direkt den tatsächlichen Betriebsstrom und die Betriebsspannung des Lasers. Eine mangelhafte Schaltungsauslegung führt zu Stromrauschen, Spannungsspitzen und kurzzeitigem Überschwingen, wodurch der sichere Betriebsbereich des Geräts innerhalb kurzer Zeit überschritten wird. Darüber hinaus verzerren parasitäre Induktivitäten und Widerstände in Hochgeschwindigkeitsschaltungen die Modulationssignale, was zu übermäßigen Strom- und Spannungsspitzen führt. Dies beeinträchtigt den linearen Betriebszustand des Lasers und reduziert die Stabilität des optischen Ausgangssignals.

Standardisierte Betriebsrichtlinien für technische Anwendungen

Die Nennparameterbereiche strikt einhalten

In herkömmlichen Kommunikations- und Sensoranwendungen sollte der Ruhestrom 20 mA bis 50 mA über dem Schwellenstrom liegen, um ein lineares Ausgangssignal zu gewährleisten. Die Betriebsspannung sollte zwischen 1,4 V und 2,0 V gehalten werden, wobei ein dauerhafter Betrieb nahe der oberen Grenze von 2,0 V vermieden werden sollte. Alle momentanen und kontinuierlichen elektrischen Parameter dürfen die absoluten Maximalwerte des Bauteils nicht überschreiten, um potenzielle Ausfallrisiken auszuschließen.

Temperaturregelung und Wärmeableitung optimieren

Nutzen Sie das integrierte TEC-Temperaturregelungsmodul des Butterfly-Lasers, um die Chip-Arbeitstemperatur auf 25 °C ± 5 °C zu fixieren. In geschlossenen Umgebungen mit hohen Temperaturen sollten zusätzliche Wärmeableitungsstrukturen konfiguriert werden, um eine Überhitzung der Sperrschichttemperatur durch dauerhaften Hochleistungsbetrieb zu vermeiden und so die Strom- und Spannungsparameter zu stabilisieren und eine gleichbleibende optische Leistung zu gewährleisten.

Optimierung des Treiber- und Schutzschaltungsdesigns

Um Stromschwankungen und -spitzen zu vermeiden, wird ein rauscharmer Konstantstromtreiber mit Strombegrenzungsfunktion eingesetzt. Ein Verpolungsschutz und eine Sanftanlaufschaltung unterdrücken Einschaltströme und Verpolungseffekte. Bei Hochgeschwindigkeits-Modulationssystemen ist eine Impedanzanpassung erforderlich, um Signalreflexionen und Parameterverzerrungen zu minimieren und einen stabilen Betrieb der elektrischen Parameter zu gewährleisten.

Der Betriebsstrom- und Spannungsbereich bildet die elektrische Grundlage für den stabilen Betrieb von 10-mW-DFB-Laserdioden im Butterfly-Gehäuse mit einer Wellenlänge von 1310 nm. Unter Standard-Raumtemperaturbedingungen erreicht das Bauelement optimale Leistung bei einem Dauerstrom von 30 mA bis 100 mA und einer Vorwärtsspannung von 1,4 V bis 2,0 V. Durch die optimale Abstimmung der elektrischen Parameter, eine präzise Temperaturregelung und einen zuverlässigen Schaltungsschutz lassen sich Modeninstabilität, Leistungsdämpfung und Geräteausfälle effektiv vermeiden. In der optischen Kommunikation, der Kabelfernsehübertragung, der optischen Sensorik und anderen Anwendungsbereichen maximiert die strikte Einhaltung des standardisierten elektrischen Betriebsbereichs die elektrooptische Umwandlungseffizienz und die Lebensdauer der Laserdiode und gewährleistet einen stabilen und zuverlässigen Betrieb des gesamten optoelektronischen Systems.
