Was ist ein BA (Booster-Verstärker)?
Definition und Hauptzweck des Booster-Verstärkers
Ein Booster-Verstärker (BA) ist ein spezieller optischer Verstärker , der überwiegend auf Erbium-dotierter Faser (EDFA) basiert und als letzte Leistungsstufe in einem optischen Sender fungiert. Seine einzige und entscheidende Aufgabe besteht darin, das optische Signal unmittelbar vor der Einspeisung in die Langstrecken-Übertragungsfaser auf ein sehr hohes Leistungsniveau zu heben. Er fungiert als Kraftwerk, das dem Mehrwellenlängensignal seinen ersten, kräftigen „Schub“ auf die Datenautobahn gibt.
Spezifische Platzierung und Ausrichtung des Booster-Verstärkers
Der BA befindet sich im Senderaufbau strategisch und physisch direkt hinter dem Multiplexer (MUX). Diese präzise Platzierung ist für seine Rolle von grundlegender Bedeutung und bewältigt zwei zentrale Herausforderungen:
Kompensation von Einfügungsverlusten: Der Multiplexer, eine Komponente, die mehrere einzelne optische Kanäle auf einer einzigen Faser kombiniert, führt zwangsläufig zu einer Signaldämpfung, die als Einfügungsverlust bezeichnet wird. Der BA ist so positioniert, dass er diesem Verlust direkt entgegenwirkt und sicherstellt, dass das kombinierte Signal nicht gleich zu Beginn seiner Reise geschwächt wird.
Maximierung der Einkoppelleistung: Als letzte aktive Komponente vor der Übertragungsfaser ist der BA für die Einstellung der Einkoppelleistung verantwortlich. Eine hohe Einkoppelleistung ist entscheidend, damit das Signal die größtmögliche Distanz zurücklegen kann, bevor es auf ein Niveau abfällt, das eine erneute Verstärkung erfordert.
Definieren der technischen Eigenschaften eines Booster-Verstärkers
Die Betriebsanforderungen an einen BA prägen sein spezifisches Leistungsprofil, das sich von anderen Verstärkertypen unterscheidet. Seine wichtigsten Merkmale sind:
Hohe gesättigte Ausgangsleistung: Dies ist die kritischste Spezifikation. BAs sind so konstruiert, dass sie eine sehr hohe Gesamtausgangsleistung erzeugen, typischerweise im Bereich von +17 dBm bis +23 dBm oder sogar höher. Sie sind für den Betrieb im gesättigten oder hochgesättigten Zustand ausgelegt. In diesem Bereich liefert der Verstärker eine stabile, hohe Ausgangsleistung, die weitgehend unabhängig von geringfügigen Schwankungen der Eingangsleistung ist. Diese Sättigung hat zudem den positiven Nebeneffekt, dass sie zur Angleichung der Leistungspegel zwischen den verschiedenen zu verstärkenden Wellenlängen beiträgt.
Nebensächlichkeit von Rauschzahl und Verstärkung: Anders als bei anderen Verstärkern ist die Rauschzahl (NF) des BA kein vorrangiges Kriterium. Denn er verstärkt ein starkes, unverfälschtes Signal direkt vom Senderlaser, wo das Signal-Rausch-Verhältnis (SNR) am höchsten ist. Die durch das Eigenrauschen verursachte Verschlechterung ist im Vergleich zur enormen Signalleistung relativ gering. Ähnlich verhält es sich mit der Verstärkung, die absolute Ausgangsleistung ist jedoch ein wichtigerer Messwert als der Verstärkungswert selbst.
Auswirkungen des Booster-Verstärkers auf die Systemleistung
Der Hauptbeitrag eines BA zum Gesamtsystem liegt in seinem direkten Einfluss auf die Qualität des empfangenen Signals. Indem der BA sicherstellt, dass das Signal seine lange Reise mit sehr hoher optischer Leistung beginnt, garantiert er, dass das Signal gegenüber der kumulativen Dämpfung der Glasfaser robust bleibt. Diese hohe Einkoppelleistung ist der grundlegende Faktor für ein hohes Signal-Rausch-Verhältnis (SNR) am Empfänger, das letztlich die Übertragungsqualität und die Bitfehlerrate bestimmt.
Der Booster-Verstärker ist im Wesentlichen der Grundstein eines leistungsstarken optischen Senders. Es handelt sich um ein leistungsstarkes, sättigungsoptimiertes Gerät, dessen ausschließliche Funktion darin besteht, anfängliche Systemverluste zu überwinden und ein leistungsstarkes Mehrwellenlängensignal in das Glasfasernetz zu projizieren, wodurch die anfängliche Reichweite und Signalintegrität des Systems bestimmt wird.
Was ist ein PA (Vorverstärker)?
Definition und Hauptzweck des Vorverstärkers
Ein Vorverstärker (PA) ist ein spezieller optischer Verstärker, der im Wesentlichen auf rauscharmer Erbium-dotierter Faser (EDFA)-Technologie basiert und als erste Stufe der Signalverarbeitung in einem optischen Empfänger fungiert. Seine einzige und entscheidende Aufgabe besteht darin, ein schwaches und gedämpftes optisches Signal unmittelbar vor dem optischen Empfänger und Fotodetektor zu verstärken. Er fungiert als „Hörgerät“ für den Empfänger und sensibilisiert ihn für die Erkennung von Signalen, die sonst zu schwach für eine genaue Erkennung wären.
Spezifische Platzierung und Ausrichtung des Vorverstärkers
Der PA befindet sich im Empfängeraufbau strategisch und physisch direkt vor dem Demultiplexer (DEMUX) . Diese präzise Platzierung ist für seine Funktion von grundlegender Bedeutung und bewältigt eine zentrale Herausforderung bei der Fernübertragung:
Verstärkung vor der Endverarbeitung: Nach der Übertragung langer Glasfaserstrecken ist das optische Signal stark geschwächt. Der PA verstärkt dieses empfindliche zusammengesetzte Signal, bevor es vom DEMUX aufgeteilt und an einzelne Empfänger gesendet wird. Die Verstärkung an diesem Punkt stellt sicher, dass alle nachfolgenden Kanäle vom verbesserten Signalpegel profitieren und die Einfügungsdämpfung des DEMUX ein bereits kritisch schwaches Signal nicht weiter verschlechtert.
Definieren der technischen Eigenschaften des Vorverstärkers
Die Betriebsanforderungen an eine PA prägen ihr spezifisches Leistungsprofil, das sich deutlich von dem eines Booster-Verstärkers unterscheidet. Seine wichtigsten Merkmale sind:
Niedriges Rauschmaß (NF): Dies ist die wichtigste Spezifikation für eine PA. Sie ist so konstruiert, dass sie eine Verstärkung mit minimalem Rauschen bietet. Da das Eingangssignal bereits sehr schwach ist, würde jedes zusätzliche Rauschen, das vom Verstärker selbst verursacht wird, das Signal stark beeinträchtigen. Ein niedriges Rauschmaß ist entscheidend für die Wahrung der Signalintegrität und des optischen Signal-Rausch-Verhältnisses (OSNR).
Sekundäre Natur der Ausgangsleistung: Anders als bei einem Booster-Verstärker ist die Ausgangsleistung der PA kein primärer Treiber. Sie benötigt lediglich so viel Verstärkung, dass das Signal deutlich über die Empfindlichkeitsschwelle des nachgeschalteten Empfängers angehoben wird. Bei der Konstruktion steht die „Sauberkeit“ der Verstärkung über der Rohleistung.
Auswirkungen des Vorverstärkers auf die Systemleistung
Der Hauptbeitrag eines PA zum Gesamtsystem ist sein direkter Einfluss auf die Empfindlichkeit des Empfängers. Das zugrunde liegende Prinzip besteht darin, dass bei einem gegebenen akzeptablen OSNR eine höhere optische Leistung am Eingang des Empfängers das interne elektronische Rauschen des Empfängers (z. B. thermisches Rauschen) effektiv „übertönen“ oder unterdrücken kann. Durch die Verstärkung des schwachen Eingangssignals auf ein optimales Niveau stellt der PA sicher, dass die Signalleistung das Grundrauschen des Empfängers dominiert. Dies führt direkt zu einer verbesserten Empfängerempfindlichkeit, wodurch das System zuvor zu schwache Signale korrekt dekodieren kann, wodurch die maximal erreichbare Übertragungsdistanz verlängert und die Bitfehlerrate des Systems verbessert wird.
Im Wesentlichen ist der Vorverstärker der Wächter der Signalintegrität auf der Empfangsseite. Es handelt sich um ein rauscharmes, empfindlichkeitsoptimiertes Gerät, dessen ausschließliche Funktion darin besteht, ein geschwächtes Signal „sauber zu verstärken“. So wird sichergestellt, dass der Empfänger die Daten präzise erkennen und interpretieren kann. Dies bestimmt die endgültige Reichweite und Zuverlässigkeit der optischen Verbindung.
Was ist LA (Line Amplifier)?
Definition und Hauptzweck des Leitungsverstärkers
Ein Leitungsverstärker (LA), auch Inline-Verstärker genannt, ist ein spezieller optischer Verstärker, der in Glasfaser-Langstrecken eingesetzt wird. Seine einzige und entscheidende Aufgabe besteht darin, als „Repeater“ oder „Refresh-Station“ entlang der Übertragungsleitung zu fungieren. Er kompensiert regelmäßig die in der Glasfaser auftretende kumulative Signaldämpfung und verlängert so künstlich die Gesamtdistanz, die ein Signal zurücklegen kann, ohne dass es wieder in ein elektrisches Signal umgewandelt werden muss.
Spezifische Platzierung und Ausrichtung des Leitungsverstärkers
LAs werden strategisch und physisch in OLA-Standorten (Optical Line Amplifier) platziert, typischerweise alle 80 bis 120 Kilometer entlang der Glasfaserstrecke. Die Platzierung richtet sich nach dem Dämpfungskoeffizienten der Glasfaser und der Leistungsbilanz des Systems. Der LA befindet sich direkt im Pfad des übertragenen Signals, wo er das abgeschwächte Signal des vorhergehenden Glasfaserabschnitts empfängt, verstärkt und mit hoher Leistung an den nachfolgenden Glasfaserabschnitt weiterleitet. Dadurch wird die Signalleistung effektiv zurückgesetzt, sodass die Verluste des nächsten Abschnitts ausgeglichen werden können.
Definieren der technischen Eigenschaften eines Leitungsverstärkers
Die einzigartigen Betriebsanforderungen an einen LA, der sich in der Mitte der Verbindung befindet, prägen sein hybrides Leistungsprofil, das die Stärken von BA und PA kombiniert.
Ein Hybrid aus Leistung und geringem Rauschen: Ein LA muss einen dualen Charakter besitzen. Er benötigt eine hohe Verstärkung (typischerweise 35–45 dB), um die erheblichen Verluste einer langen Glasfaserstrecke zu kompensieren, ähnlich wie ein BA. Gleichzeitig muss er, da er ein Signal verstärkt, das bereits Rauschen aus den vorherigen Strecken angesammelt hat, eine niedrige Rauschzahl beibehalten, um das optische Signal-Rausch-Verhältnis (OSNR) zu erhalten – ein zentrales Kriterium für PAs. Darüber hinaus muss er eine hohe gesättigte Ausgangsleistung bereitstellen, um das Signal kraftvoll in die nächste Strecke zu übertragen.
OSNR Guardian: Die Leistung des LA, insbesondere sein niedriges Rauschmaß, ist entscheidend für die Aufrechterhaltung des End-to-End-OSNR. Jede Verstärkungsstufe verschlechtert das OSNR, und die Fähigkeit des LA, mit minimalem Rauschen zu verstärken, ist von größter Bedeutung, um sicherzustellen, dass das Signal beim Endempfänger weiterhin lesbar bleibt.
Gängige Typen und Technologien von Leitungsverstärkern
Die gängigsten Technologien zur Implementierung von Leitungsverstärkern sind:
Erbium-dotierter Faserverstärker (EDFA-LA): Dies ist die gängigste und ausgereifteste Technologie. Ein als LA konfigurierter EDFA bietet eine robuste, hochverstärkende und relativ rauscharme Verstärkung für das C-Band und/oder L-Band und ist damit das Arbeitspferd für Langstrecken- und Unterseekabelsysteme.
Raman-Faserverstärker (RFA-LA) : Diese Technologie nutzt die Glasfaser selbst als Verstärkungsmedium durch stimulierte Raman-Streuung. Raman-Verstärker bieten ein noch niedrigeres effektives Rauschmaß als EDFAs und können für den Betrieb in jedem Wellenlängenband ausgelegt werden, was eine größere Flexibilität bietet. Sie werden häufig in Kombination mit EDFAs in Systemen mit ultrahoher Kapazität eingesetzt.
Im Wesentlichen ist der Leitungsverstärker der Ausdauermotor eines optischen Langstreckennetzwerks. Es handelt sich um ein Gerät mit hoher Verstärkung, hoher Leistung und geringem Rauschen, dessen ausschließliche Funktion darin besteht, das optische Signal während der Übertragung regelmäßig zu regenerieren und so die insgesamt erreichbare Übertragungsdistanz zwischen Sender und Empfänger direkt zu bestimmen.

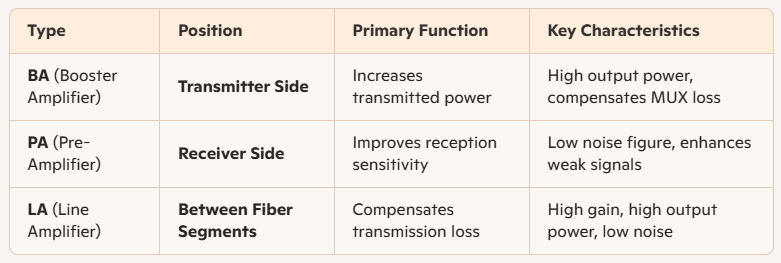

Ein detaillierter Vergleich optischer Verstärker: BA, LA und PA
In einem Glasfaser-Langstreckenkommunikationssystem arbeiten Booster-Verstärker (BA), Leitungsverstärker (LA) und Vorverstärker (PA) zusammen, um die Signaldämpfung zu überwinden. Obwohl alle Verstärker typischerweise auf der Erbium-dotierten Faserverstärker-Technologie (EDFA) basieren, sind ihre Designprioritäten und Betriebseigenschaften auf ihre spezifischen Positionen in der Verbindung zugeschnitten.
Das folgende Diagramm veranschaulicht ihre typische Platzierung und Hauptfunktion in einem vereinfachten System:
Booster-Verstärker (BA)
Detaillierte Rolle und Position: Direkt nach dem Sender und, was entscheidend ist, nach dem Multiplexer (MUX) in einem WDM-System positioniert. Seine Hauptaufgabe besteht darin, den Einfügungsverlust des MUX zu kompensieren und ein Signal mit sehr hoher Leistung in die erste Länge der Übertragungsfaser einzuspeisen.
Wichtige Spezifikationen und Designphilosophie:
Hohe gesättigte Ausgangsleistung: Dies ist die wichtigste Spezifikation. BAs sind für den Betrieb in einem stark gesättigten Zustand ausgelegt und erzeugen eine hohe Gesamtausgangsleistung (typischerweise +17 dBm bis +23 dBm oder mehr). Die Sättigung hilft, Leistungsunterschiede zwischen einzelnen Kanälen auszugleichen.
Rauschmaß (NF): Von untergeordneter Bedeutung. Da es ein starkes, sauberes Signal direkt von den Lasern verstärkt, ist sein Beitrag zum Gesamtrauschen des Systems relativ gering. Typische NF-Werte liegen zwischen 5 und 7 dB.
Verstärkung: Die Verstärkung ist eine Folge des Erreichens der gewünschten hohen Ausgangsleistung und liegt typischerweise im Bereich von 13–20 dB.
Leitungsverstärker (LA)
Detaillierte Rolle und Standort: In Abständen von 80–120 km entlang der Glasfaserverbindung in OLA-Standorten (Optical Line Amplifier) platziert. Seine Funktion besteht darin, den optischen Leistungspegel regelmäßig zurückzusetzen und so den kumulativen Verlust jedes vorhergehenden Glasfaserabschnitts auszugleichen.
Wichtige Spezifikationen und Designphilosophie:
Hohe Verstärkung: Dies ist der kritischste Parameter. LAs müssen genügend Verstärkung bieten, um den Verlust einer gesamten Glasfaserstrecke auszugleichen. Typische Verstärkungen liegen zwischen 30 dB und 45 dB.
Ausgeglichenes Rauschen und Leistungsverhalten: Ein LA muss ein Hybrid sein. Er benötigt ein niedriges Rauschmaß (typischerweise 4–6 dB), um das OSNR des bereits geschwächten Signals zu erhalten und gleichzeitig ausreichend Ausgangsleistung (z. B. +15 bis +20 dBm) bereitzustellen, um das Signal in den nächsten Bereich zu bringen. Seine Leistung bestimmt direkt den maximalen Abstand zwischen den Verstärkerstandorten.
Technologie: Während EDFA dominiert, werden Raman-Verstärker häufig als LAs oder in hybriden EDFA/Raman-Konfigurationen verwendet, um eine niedrigere effektive Rauschzahl zu erreichen.
Vorverstärker (PA)
Detaillierte Rolle und Position: Am Empfangsende, direkt vor dem Demultiplexer (DEMUX). Seine Aufgabe besteht darin, das extrem schwache Signal, das vom letzten Glasfaserabschnitt ankommt, auf ein Niveau anzuheben, das über der Empfindlichkeitsschwelle des optischen Empfängers liegt.
Wichtige Spezifikationen und Designphilosophie:
Niedriges Rauschmaß: Dies ist die wichtigste Spezifikation für eine PA. Sie ist so konstruiert, dass bei der Verstärkung möglichst wenig Rauschen entsteht. Die typischen Rauschmaßwerte liegen dabei sehr niedrig, oft bei 4–5 dB oder sogar darunter. Dies ist entscheidend, da ein schwaches Signal verstärkt wird, das zusätzlich Rauschen aus allen vorherigen Bereichen und Verstärkern enthält.
Ausgangsleistung: Von sekundärer Bedeutung. Der PA muss lediglich genügend Verstärkung (typischerweise 20–30 dB) bereitstellen, um das Signal für den Empfänger anzuheben; er arbeitet nicht mit den hohen Ausgangsleistungen eines BA.
Auswirkungen: Durch die Verstärkung der Signalleistung unmittelbar vor der Erkennung wird das interne elektronische Rauschen des Empfängers effektiv „übertönt“, wodurch die Empfängerempfindlichkeit und die allgemeine Bitfehlerrate (BER) verbessert werden.
Zusammenfassung und Zusammenspiel
Zusammengefasst bilden diese drei Verstärker ein Staffelteam für das optische Signal:
Der BA ist das „Kraftpaket“ beim Start, fokussiert auf hohe Startkraft.
Der LA ist die „Ausdauer-Engine“ in der Mitte, die eine hohe Verstärkung mit geringem Rauschen ausbalanciert, um große Entfernungen zurückzulegen.
Die PA ist der „Signalreiniger“ am Ende, der sich auf eine rauscharme Verstärkung konzentriert, um einen sauberen Empfang zu gewährleisten.
Ihre unterschiedlichen Leistungsmerkmale sind nicht willkürlich, sondern sorgfältig für ihre jeweiligen Positionen optimiert. Gemeinsam überwinden sie die grundlegende Herausforderung des Signalverlusts in Glasfasern.
