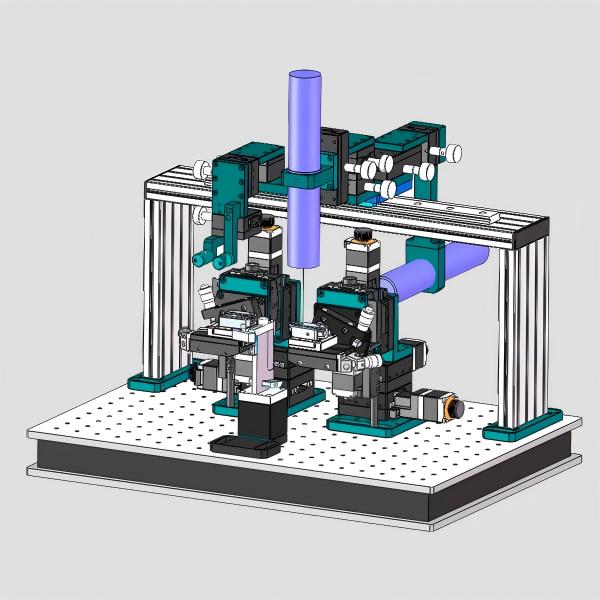

Faserausrichtungsstufen

In der optischen Technik und Photonikfertigung ist die präzise Ausrichtung von Glasfasern und Komponenten wie Wellenleitern, Chips oder photonischen integrierten Schaltkreisen (PICs) entscheidend für die Systemleistung. Im Zentrum dieses kritischen Prozesses stehen die Faserausrichtungsstufen – ein spezielles mechanisches System, das Fasern mit Mikrometer- oder sogar Submikrometerpräzision positioniert und so eine optimale Lichtkopplung und minimale Signalverluste gewährleistet. Im Gegensatz zu einfachen manuellen Positionierungswerkzeugen integrieren moderne Faserausrichtungsstufen fortschrittliche Bewegungssteuerung, Bildverarbeitungssysteme und Software-Workflows, um den hohen Anforderungen von Massenproduktionslinien und hochmodernen Forschungslaboren gerecht zu werden. Mit der Weiterentwicklung optischer Technologien in Richtung Miniaturisierung und höherer Bandbreite wird die Rolle von Faserausrichtungsstufen für eine zuverlässige und wiederholbare Faser-Komponenten-Kopplung immer wichtiger.

Was sind Faserausrichtungsphasen und warum sind sie wichtig?

Um die Bedeutung von Faserausrichtungsstufen zu verstehen, muss man zunächst die Herausforderung verstehen, die sie bewältigen: Die Kopplung optischer Fasern erfordert außergewöhnliche Präzision. Selbst eine winzige Fehlausrichtung – im Bereich weniger Mikrometer – zwischen dem Kern einer Faser und einem Wellenleiter oder einer Chipschnittstelle kann zu erheblicher Signaldämpfung, verringerter Systemeffizienz oder einem vollständigen Kopplungsfehler führen. Bei Anwendungen wie der Faser-Chip-Kopplung oder der Ausrichtung von Faserarrays (FA) zu Wellenleitern ist diese Präzision unverzichtbar, da die beteiligten Komponenten (wie PICs oder Faserarrayeinheiten, FAUs) extrem kleine Zielbereiche aufweisen, die eine exakte Positionierung erfordern.

Faserausrichtungstische lösen dieses Problem, indem sie kontrollierte, hochauflösende Bewegungen über mehrere Achsen ermöglichen. Im Gegensatz zu manuellen Werkzeugen (die auf dem Geschick des Bedieners beruhen und anfällig für menschliche Fehler sind) verwenden diese Tische motorisierte Aktuatoren, Differenzialmikrometer oder Schrittmotoren, um die Faserposition mit gleichbleibender Genauigkeit anzupassen. Ein wesentlicher Unterschied ist ihre Fähigkeit zur mehrachsigen Ausrichtung – viele moderne Faserausrichtungstische bieten eine 6-Achsen-Positionierung (mit linearen Bewegungen in x-, y- und z-Richtung sowie Neigungs-, Gier- und Rollrotationseinstellungen). Dadurch wird sichergestellt, dass Fasern selbst an die komplexesten Komponentengeometrien angepasst werden können. Beispielsweise können 6-achsige Faserausrichtungstische bei der Faser-Chip-Kopplung kleinere Fehler bei der Komponentenplatzierung ausgleichen und die präzise Winkel- und Linearpositionierung erreichen, die für eine optimale Lichtübertragung erforderlich ist.

Neben der Präzision bieten Faserausrichtungsstufen auch Wiederholgenauigkeit – ein entscheidender Faktor in Fertigungsumgebungen. In der Massenproduktion (z. B. bei der Herstellung von PLC-Fasersplittern) müssen dieselben Ausrichtungsparameter für Hunderte oder Tausende von Einheiten reproduziert werden. Faserausrichtungsstufen erreichen dies durch softwaregesteuerte Arbeitsabläufe und geschlossene Feedbacksysteme, die die Ausrichtungsqualität in Echtzeit überwachen und minimale Anpassungen vornehmen, um die Konsistenz zu gewährleisten. Diese Wiederholgenauigkeit verbessert nicht nur die Produktqualität, sondern reduziert auch Produktionszeit und Ausschuss und macht Faserausrichtungsstufen zu einem Eckpfeiler der effizienten Herstellung optischer Komponenten.

Kernkonfigurationen und Arten von Faserausrichtungsstufen

Eine der Stärken von Faserausrichtungstischen ist ihre Vielseitigkeit. Sie lassen sich an die individuellen Anforderungen verschiedener Anwendungen anpassen – von manuellen Forschungsaufbauten bis hin zu vollautomatischen Produktionslinien. Führende Anbieter wie FiberMart bieten drei Haupttypen von Faserausrichtungstischen an, die jeweils für bestimmte Anwendungsfälle optimiert sind:

1. Manuelle Faserausrichtungsstufen

Manuelle Faserausrichtungstische wurden für Anwendungen mit geringem Volumen, Forschungslabore oder die Prototypenentwicklung entwickelt und basieren auf Rändelschrauben oder Differenzialmikrometern zur Positionierung. Sie bieten typischerweise eine Auflösung im Mikrometerbereich und eignen sich daher für Aufgaben, bei denen Präzision erforderlich ist, die Produktionsgeschwindigkeit jedoch keine Priorität hat – beispielsweise beim Testen neuer Faser-zu-Wellenleiter-Designs oder bei der Durchführung von Experimenten im kleinen Maßstab. Diese Tische sind oft kompakt, einfach einzurichten und kostengünstig, was sie zur idealen Wahl für akademische Labore oder Kleinhersteller macht. Beispielsweise werden manuelle Faserausrichtungstische häufig bei der Herstellung von PLC-Fasersplittern für erste Prototypentests verwendet, bei denen Ingenieure die Ausrichtungsparameter optimieren können, bevor sie auf die automatisierte Produktion umsteigen.

2. Halbautomatische Faserausrichtungsstufen

Halbautomatische Faserausrichtungstische schließen die Lücke zwischen manuellen und vollautomatischen Systemen und kombinieren manuelle Einstellungen mit softwaregestützter Steuerung. Sie nutzen PC-Workflow-Software, um den Bediener durch die Ausrichtungsschritte zu führen, die Kopplungseffizienz über integrierte Leistungsmesser zu überwachen und die optimale Position nach Erreichen zu arretieren. Diese Tische eignen sich gut für die Produktion mittlerer Stückzahlen oder Anwendungen, bei denen menschliche Kontrolle weiterhin wichtig ist – wie beispielsweise die FAU-Chip-Kopplung in speziellen optischen Modulen. Halbautomatische Faserausrichtungstische verfügen häufig über Funktionen wie Bildverarbeitungssysteme (mit CCD-Kameras und Displays), die dem Bediener die Visualisierung der Faser- und Komponentenpositionierung erleichtern. So wird das Risiko menschlicher Fehler reduziert und gleichzeitig die Flexibilität gewahrt.

3. Vollautomatische Faserausrichtungsstufen

Für Produktionslinien mit hohen Stückzahlen (wie etwa für die Herstellung von PIC-Gehäusen oder Faserarray-Modulen) sind vollautomatische Faserausrichtungsstufen der Goldstandard. Diese Systeme bieten eine Steuerung von bis zu 12 Achsen (kombiniert zwei 6-Achsen-Stufen für die komplexe Ausrichtung mehrerer Komponenten) und sind mit einer kompletten Suite unterstützender Tools ausgestattet: Schwingungsisolationstische (zur Vermeidung von Umwelteinflüssen), UV-Härtungssysteme (zur Sicherung ausgerichteter Komponenten), Epoxidspender (für dauerhaftes Verbinden) und geschlossene Feedbacksysteme (zur Gewährleistung kontinuierlicher Ausrichtungsgenauigkeit). Vollautomatische Faserausrichtungsstufen arbeiten ohne menschliches Eingreifen und nutzen maßgeschneiderte Workflow-Software für jeden Schritt – vom Laden und Ausrichten der Komponenten bis hin zum Verbinden und zur Qualitätsprüfung. Sie liefern eine Auflösung im Submikrometerbereich und einen hohen Durchsatz und sind daher unverzichtbar für die Anforderungen der Massenproduktion optischer Komponenten.

Schlüsselkomponenten zur Leistungssteigerung von Faserausrichtungsstufen

Die Präzision und Zuverlässigkeit von Faserausrichtungstischen hängt von einer Reihe integrierter Komponenten ab, die jeweils eine entscheidende Rolle für eine optimale Ausrichtung spielen. Diese Komponenten arbeiten Hand in Hand, um Umweltanforderungen zu bewältigen, die Sichtbarkeit zu verbessern und eine präzise Bewegungssteuerung zu ermöglichen:

Bewegungssteuerungen: Bewegungssteuerungen (z. B. 5-Phasen-Motorsteuerungen für 12-Achsen-Systeme) sind für alle motorisierten Faserausrichtungstische von zentraler Bedeutung und regeln die Bewegung des Aktuators mit außergewöhnlicher Genauigkeit. Sie interpretieren Softwarebefehle, passen Motordrehzahl und -position an und sorgen für eine gleichmäßige, kontinuierliche Bewegung – entscheidend, um Überschwingen oder Vibrationen während der Ausrichtung zu vermeiden.

Bildverarbeitungssysteme: Ausgestattet mit CCD-Kameras, hochauflösenden Objektiven und LED-Beleuchtung visualisieren Bildverarbeitungssysteme die Positionierung von Fasern und Komponenten in Echtzeit. Dadurch können Bediener (bei halbautomatischen Systemen) oder Software (bei vollautomatischen Systemen) selbst kleinste Fehlausrichtungen erkennen und gezielte Korrekturen vornehmen. Bildverarbeitungssysteme eignen sich besonders für die Ausrichtung kleiner Komponenten wie PICs, bei denen eine direkte Sichtprüfung nicht möglich ist.

Mechanische Vorrichtungen mit Berührungssensoren: Maßgeschneiderte Vorrichtungen fixieren Fasern, FAUs oder Chips während der Ausrichtung und verhindern Bewegungen, die die Präzision beeinträchtigen könnten. Berührungssensoren sorgen für zusätzliche Genauigkeit, indem sie Kanten oder Oberflächen von Komponenten erkennen und so eine einheitliche Anfangspositionierung aller Einheiten gewährleisten. Beispielsweise garantieren FAU-Vorrichtungen mit Berührungssensoren in Faserausrichtungsstufen, dass Faserarrays jedes Mal an der gleichen Position geladen werden. Dies verkürzt die Rüstzeit und verbessert die Wiederholgenauigkeit.

Schwingungsisolierte Tische: Umgebungsvibrationen (durch Maschinen in der Nähe oder Fußgängerverkehr) können die submikrometergenaue Ausrichtung stören. Schwingungsisolierte Tische stabilisieren die Faserausrichtungsstufen, indem sie diese Störungen absorbieren und so sicherstellen, dass die Ausrichtung auch in geschäftigen Produktionsumgebungen konstant bleibt.

Leistungsmesser und Lichtquellen: Diese Tools messen die Kopplungseffizienz in Echtzeit und liefern Feedback an die Software der Faserausrichtungsstufen. Leistungsmesser erfassen die Lichtmenge, die durch die ausgerichteten Komponenten übertragen wird, während Lichtquellen ein stabiles Eingangssignal liefern. Gemeinsam sorgen sie für eine optimale Ausrichtung für maximale Signalintegrität.

UV-Härtungs- und Epoxid-Dispensersysteme: Sobald die Ausrichtung erreicht ist, verbinden diese Komponenten die Fasern dauerhaft mit Wellenleitern oder Chips. Epoxid-Dispenser tragen präzise Klebstoffmengen auf, während UV-Härtungssysteme das Epoxid schnell aushärten – während die Faserausrichtungsstufen die Position beibehalten und so eine Fehlausrichtung während des Verbindens verhindern.

Industrielle Anwendungen von Faserausrichtungsstufen

Die einzigartigen Fähigkeiten von Faserausrichtungstischen machen sie für eine Reihe optischer Fertigungs- und Forschungsanwendungen unverzichtbar, bei denen die Präzisionskopplung die Produktleistung direkt beeinflusst:

1. Herstellung photonischer integrierter Schaltkreise (PIC)

PICs – miniaturisierte Schaltkreise, die mehrere optische Komponenten (wie Wellenleiter, Modulatoren und Detektoren) auf einem einzigen Chip integrieren – erfordern eine hochpräzise Faser-Chip-Kopplung. Faserausrichtungstische (oft vollautomatische 12-Achsen-Systeme) werden verwendet, um Fasern oder Faserarrays an PIC-Schnittstellen auszurichten und so eine effiziente Lichtübertragung zwischen der Faser und den internen Wellenleitern des Chips sicherzustellen. Diese Ausrichtung ist entscheidend für PIC-basierte Geräte wie Transceiver für 5G/6G-Netzwerke, bei denen Signalverluste minimiert werden müssen, um eine hohe Bandbreite zu unterstützen.

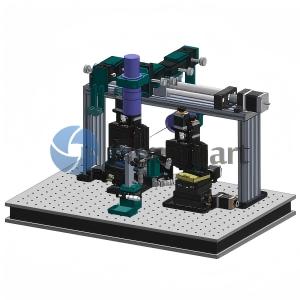

2. Fiber Array (FA) und FAU-zu-Wellenleiter-Kopplung

Faserarrays (Gruppen paralleler Fasern) werden häufig in optischen Systemen mit hoher Dichte eingesetzt, beispielsweise in Rechenzentrumsverbindungen oder Sensorarrays. Faserausrichtungsstufen (halb- oder vollautomatisch) richten diese Arrays auf Wellenleiter oder Chips aus und stellen sicher, dass jede Faser im Array präzise mit dem entsprechenden Wellenleiter übereinstimmt. Beispielsweise garantieren Faserausrichtungsstufen bei der FAU-Chip-Kopplung für optische Sensoren, dass jede Faser in der FAU auf die Sensorelemente des Chips ausgerichtet ist, wodurch eine gleichmäßige Leistung im gesamten Array gewährleistet wird.

3. Produktion von PLC-Fasersplittern

Planar Lightwave Circuit (PLC)-Splitter sind wichtige Komponenten in Glasfasernetzen und dienen der Aufteilung eines einzelnen optischen Signals auf mehrere Pfade. Die Herstellung von PLC-Splittern erfordert eine präzise Ausrichtung zwischen den Eingangs-/Ausgangsfasern und den internen Wellenleitern des Splitters. Hierfür werden üblicherweise manuelle oder halbautomatische Faserausrichtungsstufen eingesetzt, die es Ingenieuren ermöglichen, die Ausrichtung für eine optimale Signalaufteilung und minimale Verluste zu optimieren. Diese Stufen stellen sicher, dass jeder Splitter den Industriestandards für Signalgleichmäßigkeit entspricht.

4. Forschungs- und Entwicklungslabore (F&E)

In akademischen und industriellen Forschungs- und Entwicklungslaboren werden Faserausrichtungstische (oft manuell oder halbautomatisch) zum Testen neuer optischer Technologien eingesetzt – beispielsweise neuartiger Wellenleiterdesigns, Quantenphotonik-Komponenten oder Hochleistungslasersysteme. Forscher verlassen sich auf die Präzision dieser Tische, um wiederholbare Experimente durchzuführen, die Kopplungseffizienz zu messen und neue Konzepte zu validieren. In der Quantenoptikforschung werden Faserausrichtungstische beispielsweise verwendet, um Fasern an Quantenemittern auszurichten und so sicherzustellen, dass fragile Quantensignale mit minimalen Störungen übertragen werden.

Da optische Technologien immer weiter in Richtung Miniaturisierung, höherer Bandbreite und komplexerer Komponentendesigns voranschreiten, wird die Bedeutung von Faserausrichtungstischen für eine zuverlässige und präzise Faser-Komponenten-Kopplung stetig zunehmen. Von manuellen Tischen für Forschungslabore bis hin zu vollautomatischen 12-Achsen-Systemen für die Massenproduktion sind Faserausrichtungstische auf die vielfältigen Anforderungen der Photonikindustrie zugeschnitten. Ihre Integration mit fortschrittlichen Komponenten – wie Bildverarbeitungssystemen, Reglern und Schwingungsisolierungswerkzeugen – gewährleistet die Präzision, Wiederholbarkeit und Effizienz, die für moderne optische Anwendungen erforderlich sind.

Für Hersteller, Forscher und Ingenieure ist die Investition in hochwertige Faserausrichtungsstufen (von renommierten Anbietern wie FiberMart) nicht nur eine Frage der Produktqualität – sie ist ein strategischer Schritt, um das volle Potenzial optischer Technologien der nächsten Generation auszuschöpfen. Ob zur Herstellung von PICs für 6G-Netzwerke, PLC-Splittern für Glasfaserinfrastrukturen oder Prototypen neuer Quantengeräte – Faserausrichtungsstufen bilden nach wie vor das Rückgrat der optischen Präzisionstechnik und ermöglichen Innovationen, die die Zukunft der Kommunikation, Sensorik und darüber hinaus prägen.
