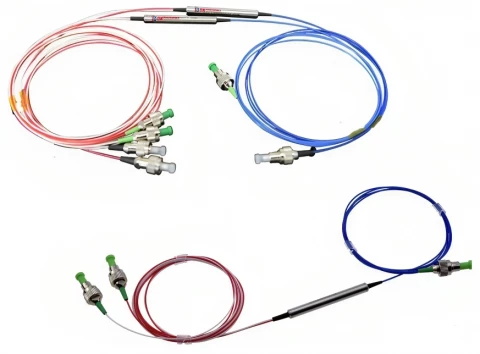

Glasfaserzirkulator

In der sich rasant entwickelnden Landschaft der optischen Kommunikations- und Sensortechnologien ist der Glasfaserzirkulator  eine zentrale passive Komponente. Seine einzigartige Fähigkeit, bidirektionale Signalübertragung über eine einzige Glasfaser zu ermöglichen, hat die Verarbeitung von Daten und Sensorinformationen in modernen Systemen revolutioniert. Dieser Leitfaden befasst sich mit den Grundprinzipien, wichtigsten Anwendungen und wichtigen Überlegungen bei der Auswahl eines Glasfaserzirkulators und verdeutlicht, warum er in Branchen von der Telekommunikation bis zur Luft- und Raumfahrt nach wie vor unverzichtbar ist.

Grundprinzipien eines Glasfaserzirkulators

Die Funktionalität eines Glasfaserzirkulators basiert auf grundlegender optischer Physik und innovativem Design, die zusammen eine nicht-reziproke und effiziente Signalführung ermöglichen. Das Verständnis dieser Prinzipien ist entscheidend, um das volle Potenzial der Komponente in verschiedenen Systemen auszuschöpfen.

Nicht-Reziprozität: Der grundlegende Mechanismus

Kernstück jedes Glasfaser-Zirkulators ist das Prinzip der Nichtreziprozität. Im Gegensatz zu reziproken optischen Komponenten (wie Kopplern oder Splittern, die Signale richtungsunabhängig symmetrisch verarbeiten) erzwingt ein Glasfaser-Zirkulator einen unidirektionalen Signalfluss. Beispielsweise wird in einem 3-Port-Modell ein an Port 1 eingehendes Signal ausschließlich an Port 2 weitergeleitet, ein an Port 2 eingehendes Signal gelangt zu Port 3 und ein an Port 3 eingehendes Signal verlässt Port 1 – ohne Rückweg. Dieses Verhalten wird durch magnetooptische Materialien (z. B. Yttrium-Eisen-Granat, YIG) erreicht, die mit externen Magnetfeldern interagieren und so die Polarisation des Lichts drehen. Diese Polarisationsdrehung leitet Signale entlang des vorgesehenen sequentiellen Pfads, verhindert Rückwärtslecks und gewährleistet die Signalintegrität.

Primäre Arten von Glasfaserzirkulatoren

Glasfaserzirkulatoren werden in zwei Haupttypen eingeteilt, die jeweils für bestimmte Anwendungsfälle basierend auf der Handhabung der Polarisation optimiert sind:

Polarisationsunempfindliche (PI) Zirkulatoren: Diese Modelle sind für Signale mit zufälligen Polarisationszuständen ausgelegt, ein häufiges Szenario in Fernkommunikationsnetzen, in denen sich die Polarisation während der Übertragung ändern kann. PI-Zirkulatoren minimieren Einfügungsverluste und gewährleisten eine hohe Isolation unabhängig von Polarisationsänderungen. Dadurch eignen sie sich ideal für allgemeine Anwendungen wie WDM-Netzwerke (Wellenlängenmultiplex) und einfache Sensorkonfigurationen.

Polarisationserhaltende (PM) Zirkulatoren: PM-Zirkulatoren bewahren den ursprünglichen Polarisationszustand eingehender Signale, eine entscheidende Voraussetzung für Präzisionsanwendungen. In Systemen wie Hochleistungslasern, faseroptischen Sensoren zur Dehnungs- oder Temperaturüberwachung oder kohärenten Kommunikationsverbindungen ist eine konsistente Polarisation für die Genauigkeit unerlässlich. PM-Zirkulatoren erreichen dies, indem sie die Polarisation des Signals auf eine dedizierte Achse (z. B. die langsame Achse) in der Faser ausrichten und so eine minimale Polarisationsverzerrung gewährleisten.

Wichtige Leistungskennzahlen

Die Wirksamkeit eines Glasfaserzirkulators wird anhand von drei kritischen Kennzahlen bewertet:

Isolation: Misst die Fähigkeit der Komponente, unbeabsichtigte Signallecks zwischen nicht-sequenziellen Ports (z. B. von Port 1 zu Port 3 in einem 3-Port-Modell) zu blockieren. Eine hohe Isolation (typischerweise ≥50 dB) verhindert Übersprechen, eine große Bedrohung für die Signalintegrität in dichten Kommunikationsnetzwerken.

Einfügungsdämpfung: Stellt den Leistungsverlust dar, der entsteht, wenn ein Signal den Zirkulator durchläuft. Eine geringe Einfügungsdämpfung (normalerweise ≤0,8 dB) ist entscheidend, um eine Verschlechterung der Signalstärke zu vermeiden, insbesondere bei Langstreckensystemen mit engen Leistungsreserven.

Umweltstabilität: Gewährleistet, dass der Glasfaserzirkulator auch unter rauen Bedingungen wie Temperaturschwankungen (-40 °C bis 85 °C), Vibrationen und Feuchtigkeit eine gleichbleibende Leistung beibehält. Dies ist entscheidend für den Einsatz im Außenbereich (z. B. in Telekommunikationstürmen) oder in industriellen Sensoranwendungen.

Hauptanwendungen des Glasfaserzirkulators

Die Vielseitigkeit des Glasfaserzirkulators beruht auf seiner Fähigkeit, einzigartige Herausforderungen bei der Signalführung und -verwaltung zu lösen. Seine Anwendungen erstrecken sich über zahlreiche Hightech-Branchen, die alle auf seine nicht-reziproken Eigenschaften angewiesen sind, um die Systemeffizienz zu steigern.

Optische Kommunikationsnetze

In der Telekommunikation ist der Glasfaserzirkulator ein Dreh- und Angelpunkt für die Maximierung der Bandbreite und die Ermöglichung einer bidirektionalen Übertragung:

Bidirektionale Übertragung: Durch die Übertragung von Sende- und Empfangssignalen über eine einzige Glasfaser (anstelle von zwei separaten Glasfasern) werden die Infrastrukturkosten halbiert und das Netzwerkdesign vereinfacht. Dies ist besonders wertvoll in Zugangsnetzen (z. B. FTTH, Fiber-to-the-Home), wo die Minimierung des Glasfaserausbaus Priorität hat.

WDM-Systeme und OADMs: In WDM-Netzwerken, die mehrere Datenströme (jeder mit einer eigenen Wellenlänge) über eine Glasfaser übertragen, arbeitet der Glasfaserzirkulator mit optischen Add-Drop-Multiplexern (OADMs). Dadurch können OADMs bestimmte Wellenlängen „herausnehmen“ (extrahieren) oder „hinzufügen“ (einfügen), ohne andere Signale zu stören – ein wichtiges Merkmal für ein flexibles Netzwerkmanagement.

Dispersionskompensationsmodule (DCMs): Langstreckensignale leiden unter chromatischer Dispersion (Ausbreitung der Impulse über die Distanz). DCMs korrigieren dies, indem sie Signale durch dispersionskompensierende Glasfasern leiten. Der Glasfaserzirkulator stellt sicher, dass die Signale dem richtigen Weg folgen – von der Hauptfaser zum DCM und zurück – ohne Leckagen.

Faseroptische Sensorsysteme

Glasfasersensoren nutzen den Glasfaserzirkulator, um ausgehende Testsignale von eingehenden reflektierten Daten zu trennen und so präzise Messungen zu ermöglichen:

Optische Zeitbereichsreflektometer (OTDR): OTDRs erkennen Fehler (z. B. Faserbrüche, Spleißverluste), indem sie kurze Laserimpulse in die Faser senden und die reflektierten Signale analysieren. Der Glasfaserzirkulator leitet die reflektierten Impulse zu einem Detektor um (statt zurück zur Laserquelle). Dadurch kann das OTDR Fehlerdistanzen mit hoher Genauigkeit berechnen.

Verteilte Fasersensoren (DFOs): Sie werden zur Überwachung von Temperatur, Dehnung oder Vibration in großen Infrastrukturen (z. B. Pipelines, Brücken, Stromnetzen) eingesetzt. DFOs nutzen den Glasfaserzirkulator, um Laserimpulse in die Sensorfaser zu leiten und die rückgestreuten Signale an einen Empfänger zu übertragen. Dies ermöglicht eine kontinuierliche Echtzeitüberwachung über mehrere zehn Kilometer.

Hochleistungslaseranwendungen

Bei Hochleistungslasersystemen (z. B. für industrielle Schneidanwendungen, medizinische Laser oder laserbasierte Bearbeitung) besteht das Risiko, dass Rückreflexionen empfindliche Komponenten (z. B. Laserdioden) beschädigen. Der Glasfaserzirkulator mindert dieses Risiko:

Schutz vor Rückreflexion: Hochleistungs-Glasfaserzirkulatoren (mit einer Leistung von 1 W bis 5 W oder mehr) leiten Rückreflexionen von der Laserquelle weg und schützen sie so vor Überhitzung oder dauerhaften Schäden.

Bidirektionales Pumpen für optische Verstärker: Optische Verstärker (z. B. EDFAs, Erbium-dotierte Faserverstärker) steigern die Signalstärke in Langstreckennetzen. Sie nutzen Pumplaser, um die Erbium-dotierte Faser zu aktivieren. Der Glasfaserzirkulator leitet das Pumplicht in den Verstärker und verhindert gleichzeitig, dass verstärkte Signale die Pumpquelle stören – so wird die Verstärkungseffizienz optimiert.

Auswahlüberlegungen für Glasfaserzirkulatoren

Bei der Auswahl des richtigen Glasfaserzirkulators müssen dessen Spezifikationen an die individuellen Anforderungen der Anwendung angepasst werden. Im Folgenden sind die wichtigsten Faktoren aufgeführt, die zu bewerten sind:

Port-Konfiguration

Die Anzahl der Ports bestimmt die Fähigkeit des Zirkulators, Signale über verschiedene Pfade zu leiten:

3-Port-Umwälzpumpen:

Der gebräuchlichste Typ, der in einfachen bidirektionalen Konfigurationen verwendet wird (z. B. OTDR-Tests, Punkt-zu-Punkt-Kommunikation oder einfache Sensorsysteme). Sie bieten eine kostengünstige Lösung für Anwendungen, die ein sequentielles 1→2→3→1-Routing erfordern .

4-Port-Umwälzpumpen:

Entwickelt für komplexe Systeme, die zusätzliche Routing-Pfade benötigen (z. B. Mehrkanal-Sensorik, erweiterte WDM-Netzwerke oder Systeme mit mehreren Verstärkern). Sie ermöglichen sequentielles 1→2→3→4→1-Routing und unterstützen so ein flexibleres Signalmanagement.

Wellenlängenkompatibilität

Verschiedene Anwendungen arbeiten mit bestimmten Wellenlängenbändern, und der Glasfaserzirkulator muss auf diese Bänder abgestimmt sein, um eine optimale Leistung zu gewährleisten:

1310 nm und 1550 nm: Die Standardbänder für Telekommunikationsnetze (1310 nm für Kurzstrecken, 1550 nm für Langstrecken aufgrund geringerer Dämpfung).

1064 nm: Wird in Industrielasern, laserbasierten Sensoren (z. B. LIDAR) und medizinischen Geräten verwendet.

C+L-Bänder (1520–1620 nm) und S+C+L-Bänder (1460–1625 nm): Breitbandbänder für WDM-Netzwerke mit hoher Kapazität, da sie mehr Wellenlängen unterstützen und die Gesamtbandbreite erhöhen.

Kosten und Anpassung

Budget und anwendungsspezifische Anforderungen beeinflussen die Wahl des Glasfaserzirkulators:

Kostenspannen: PI-Zirkulatoren der Einstiegsklasse (z. B. 3-Port-Modelle mit 1310/1550 nm) sind ab ca. 115 US-Dollar erhältlich und eignen sich daher für den allgemeinen Gebrauch. Spezialmodelle – wie Hochleistungs-PM-Zirkulatoren (z. B. 1550 nm 5 W PM) oder Breitband-S+C+L-Zirkulatoren – kosten aufgrund ihres fortschrittlichen Designs zwischen 242 und über 1.200 US-Dollar.

Anpassungsoptionen: Hersteller wie Fibermart bieten maßgeschneiderte Glasfaser-Zirkulatorlösungen an, bei denen Benutzer Parameter wie Wellenlängenbereich, Portanzahl, Steckertyp (z. B. SC, LC) und Verpackung (z. B. Modulbauweise für die Rackmontage) anpassen können. Dadurch wird sichergestellt, dass sich die Komponente nahtlos in bestehende Systeme einfügt.

Abschluss

Der Glasfaserzirkulator ist weit mehr als eine passive Komponente – er ist ein Katalysator für effiziente, leistungsstarke optische Systeme. Sein nichtreziprokes Design, kombiniert mit hoher Isolation, geringer Einfügungsdämpfung und Umweltbeständigkeit, macht ihn unverzichtbar für Telekommunikation, Sensorik und Hochleistungslaseranwendungen. Durch das Verständnis seiner Grundprinzipien, wichtigsten Anwendungsfälle und Auswahlkriterien können Ingenieure und Systemdesigner das volle Potenzial des Glasfaserzirkulators ausschöpfen und Netzwerke und Sensoren bauen, die zuverlässiger, kostengünstiger und skalierbarer sind. Mit der steigenden Nachfrage nach schnellerer Datenübertragung und präziserer Sensorik wird sich der Glasfaserzirkulator weiterentwickeln und seine Rolle als Eckpfeiler moderner optischer Innovation festigen.
