Im Bereich der Glasfasernetze ist das 12-Faser-Pigtail eine entscheidende Komponente für stabile und effiziente Verbindungen in Rechenzentren, Telekommunikationssystemen und Unternehmensnetzwerken. Die korrekte Installation dieser Komponente ist unerlässlich für optimale Leistung, minimale Signalverluste und eine lange Lebensdauer der gesamten Glasfaserinfrastruktur.
Vorbereitung vor der Installation: Werkzeuge, Materialien und Sicherheitsprüfungen
Vor Beginn der Installation ist eine sorgfältige Vorbereitung unerlässlich, um Fehler zu vermeiden und einen reibungslosen Ablauf zu gewährleisten. Legen Sie zunächst alle benötigten Werkzeuge und Materialien bereit, um Unterbrechungen während der Installation zu verhindern. Dazu gehören: ein Glasfaserschneider (für präzise Schnitte an der Faser), ein Fusionsspleißgerät (zum Verbinden des Pigtails mit dem Hauptglasfaserkabel), ein Glasfaserinspektor (zur Überprüfung der Steckverbinder auf Verschmutzungen, Kratzer oder Defekte), Alkoholtücher (zur Reinigung der Faseroberflächen), fusselfreie Tücher und ein Abisolierwerkzeug (zum Entfernen des Außenmantels des Glasfaserkabels, ohne die inneren Fasern zu beschädigen). Stellen Sie außerdem sicher, dass Sie das 12-Faser-Pigtail selbst haben – ausgewählt nach Ihren spezifischen Anforderungen, wie z. B. Steckertyp (LC, SC, FC oder ST), Fasermodus (OS2 Singlemode oder OM1/OM2/OM3/OM4/OM5 Multimode) und Kabellänge (z. B. 1 m, 2 m, 5 m, erhältlich bei Fibermart).
Führen Sie anschließend eine Sicherheits- und Umweltprüfung durch. Glasfasern sind extrem dünn und können bei unsachgemäßer Handhabung Augenschäden verursachen. Tragen Sie daher während der gesamten Installation stets eine Schutzbrille. Wählen Sie einen sauberen, staubfreien Arbeitsbereich, um zu verhindern, dass Schmutz in die Glasfaserstecker gelangt – Schmutz kann zu erhöhter Einfügedämpfung und Signalverschlechterung führen. Stellen Sie außerdem sicher, dass das 12-Faser-Pigtail den relevanten Normen, wie z. B. der RoHS-Richtlinie, entspricht und dass seine Spezifikationen (z. B. Dämpfung bei 1310 nm ≤ 0,36 dB/km, Einfügedämpfung ≤ 0,3 dB) Ihren Netzwerkanforderungen entsprechen.
Schrittweise Installationsanleitung

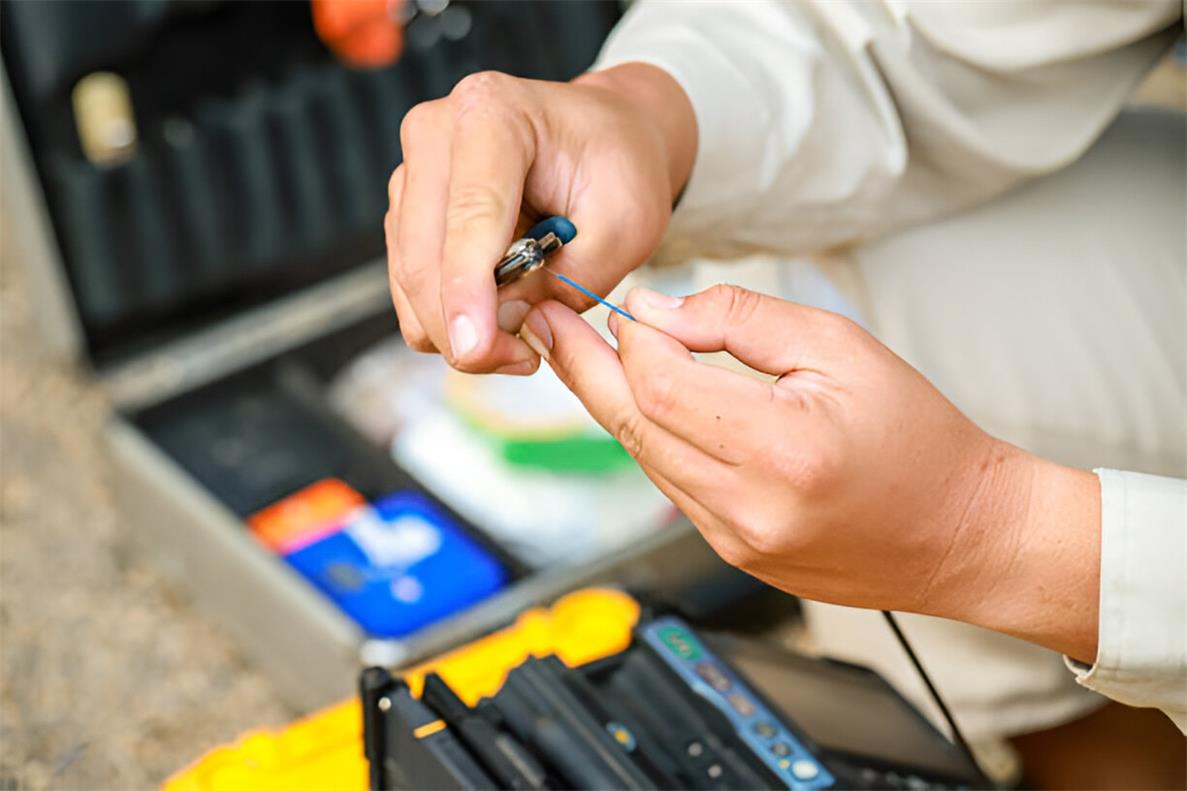

Schritt 1: Entfernen Sie den Mantel des Glasfaserkabels.
Bereiten Sie zunächst das Hauptfaserkabel vor, das an das 12-Faser-Pigtail angeschlossen wird. Entfernen Sie vorsichtig mit einer Abisolierzange den Außenmantel (z. B. LSZH- oder PVC-Mantel) des Hauptkabels. Achten Sie auf die richtige Abisoliertiefe, um das die einzelnen Fasern umgebende Schutzrohr nicht zu beschädigen. Bei den meisten 12-Faser-Kabeln entfernen Sie etwa 30–40 mm des Außenmantels, um das Schutzrohr freizulegen. Reinigen Sie das freiliegende Schutzrohr anschließend vorsichtig mit einem Alkoholtuch, um Öl und Schmutz zu entfernen.

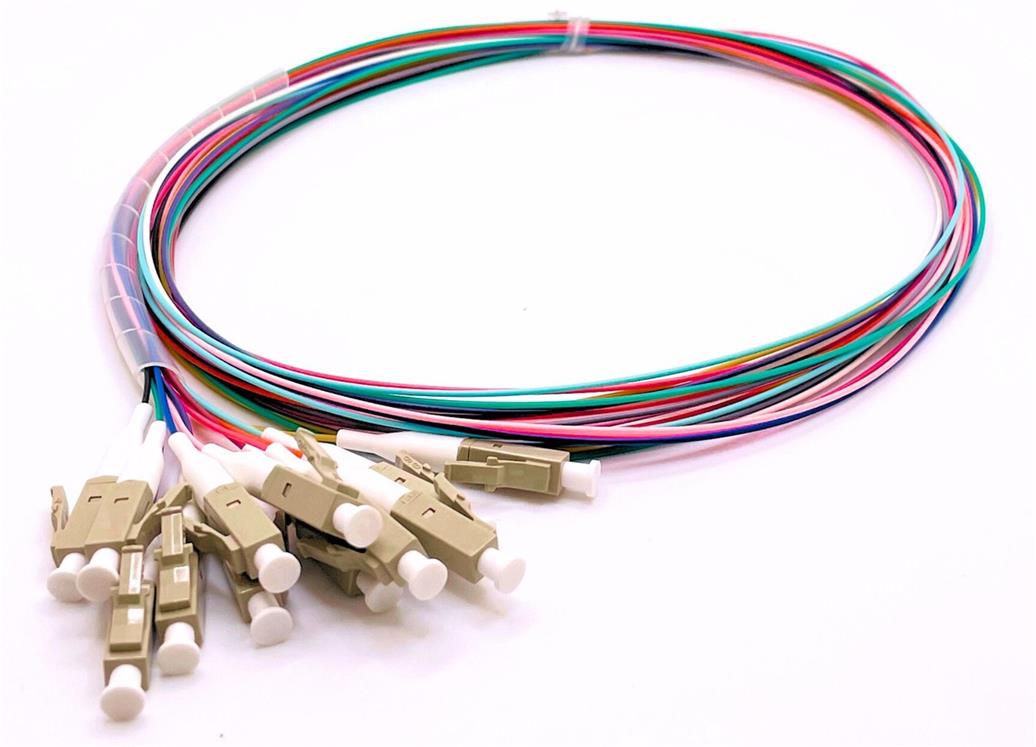

Schritt 2: Bereiten Sie den 12-Faser-Zopf vor.

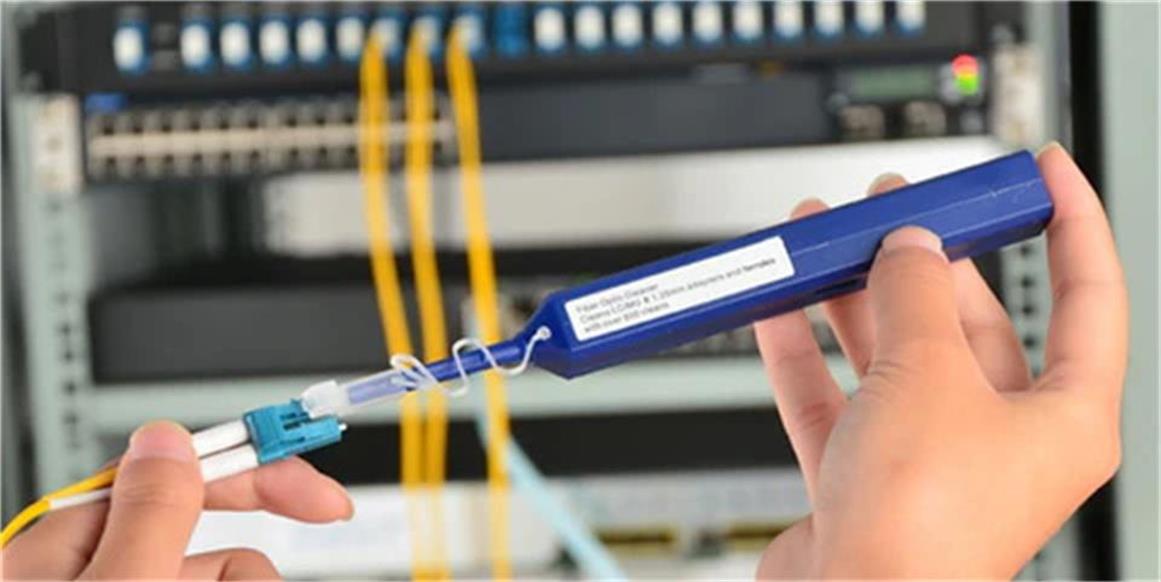

Nehmen Sie das 12-Faser-Pigtail und prüfen Sie dessen Stecker (Stecker A, z. B. LC oder SC) mit einem Glasfaserprüfgerät. Stellen Sie sicher, dass die Steckerhülse keine Kratzer, Risse oder Verunreinigungen aufweist. Reinigen Sie die Hülse bei Verschmutzung mit einem fusselfreien, mit Isopropylalkohol angefeuchteten Tuch. Verwenden Sie keine trockenen Tücher, da diese die Oberfläche der Hülse zerkratzen können. Isolieren Sie anschließend das offene Ende (Stecker B) des Pigtails ab, um die einzelnen Fasern freizulegen. Gehen Sie beim Abisolieren des Pufferrohrs genauso sorgfältig vor wie beim Hauptkabel, um sicherzustellen, dass die 12 farbcodierten Fasern (gemäß den Pigtail-Designs von Fibermart) nicht beschädigt werden.

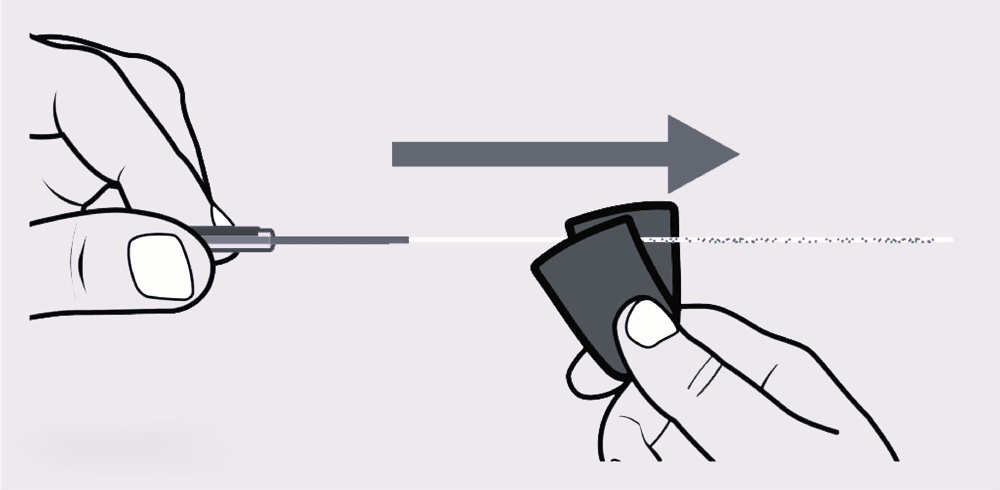

Schritt 3: Fasern reinigen und ausrichten
Nachdem Sie sowohl das Hauptkabel als auch das Pigtail abisoliert haben, trennen Sie die einzelnen Fasern von den Pufferröhrchen. Jede der 12 Fasern im Pigtail ist farbcodiert, was die Zuordnung zu den entsprechenden Fasern im Hauptkabel erleichtert – dieser Schritt ist entscheidend, um Fehlverbindungen zu vermeiden, die die Signalübertragung stören können. Reinigen Sie jede Faser einzeln mit Alkoholtüchern und stellen Sie sicher, dass keine Rückstände auf der Faseroberfläche zurückbleiben. Richten Sie anschließend die gereinigten Fasern des Hauptkabels an den farblich passenden Fasern des Pigtails aus. Verbinden Sie beispielsweise die blaue Faser des Hauptkabels mit der blauen Faser des Pigtails, die orangefarbene Faser mit der orangefarbenen Faser usw.

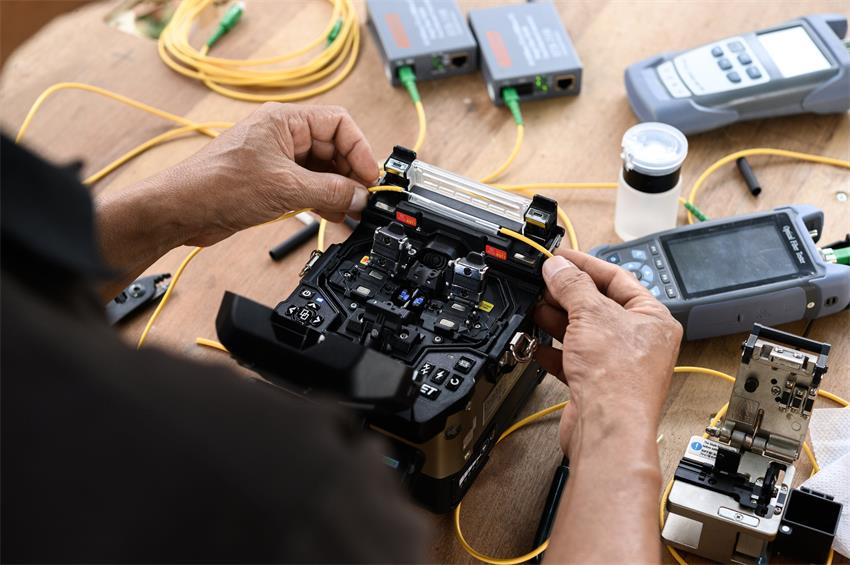

Schritt 4: Fusionsspleißen
Legen Sie die ausgerichteten Faserpaare in ein Fusionsspleißgerät ein . Befolgen Sie die Anweisungen des Herstellers, um die entsprechenden Parameter je nach Fasertyp (Singlemode oder Multimode) einzustellen. Das Fusionsspleißgerät verschmilzt die Faserenden miteinander und erzeugt so eine dauerhafte, verlustarme Verbindung. Nach dem Spleißen prüft das Gerät automatisch die Spleißdämpfung und stellt sicher, dass diese innerhalb akzeptabler Grenzen liegt (typischerweise ≤ 0,1 dB für Singlemode-Fasern). Überschreitet die Spleißdämpfung den Grenzwert, reinigen Sie die Fasern erneut und wiederholen Sie den Spleißvorgang. Sobald alle 12 Faserpaare erfolgreich gespleißt sind, schützen Sie jede Spleißstelle mit einem Schrumpfschlauch. Schieben Sie den Schlauch über die Spleißstelle und schrumpfen Sie ihn anschließend mit einem Heißluftfön. Dadurch entsteht eine wasserdichte und mechanische Schutzschicht.

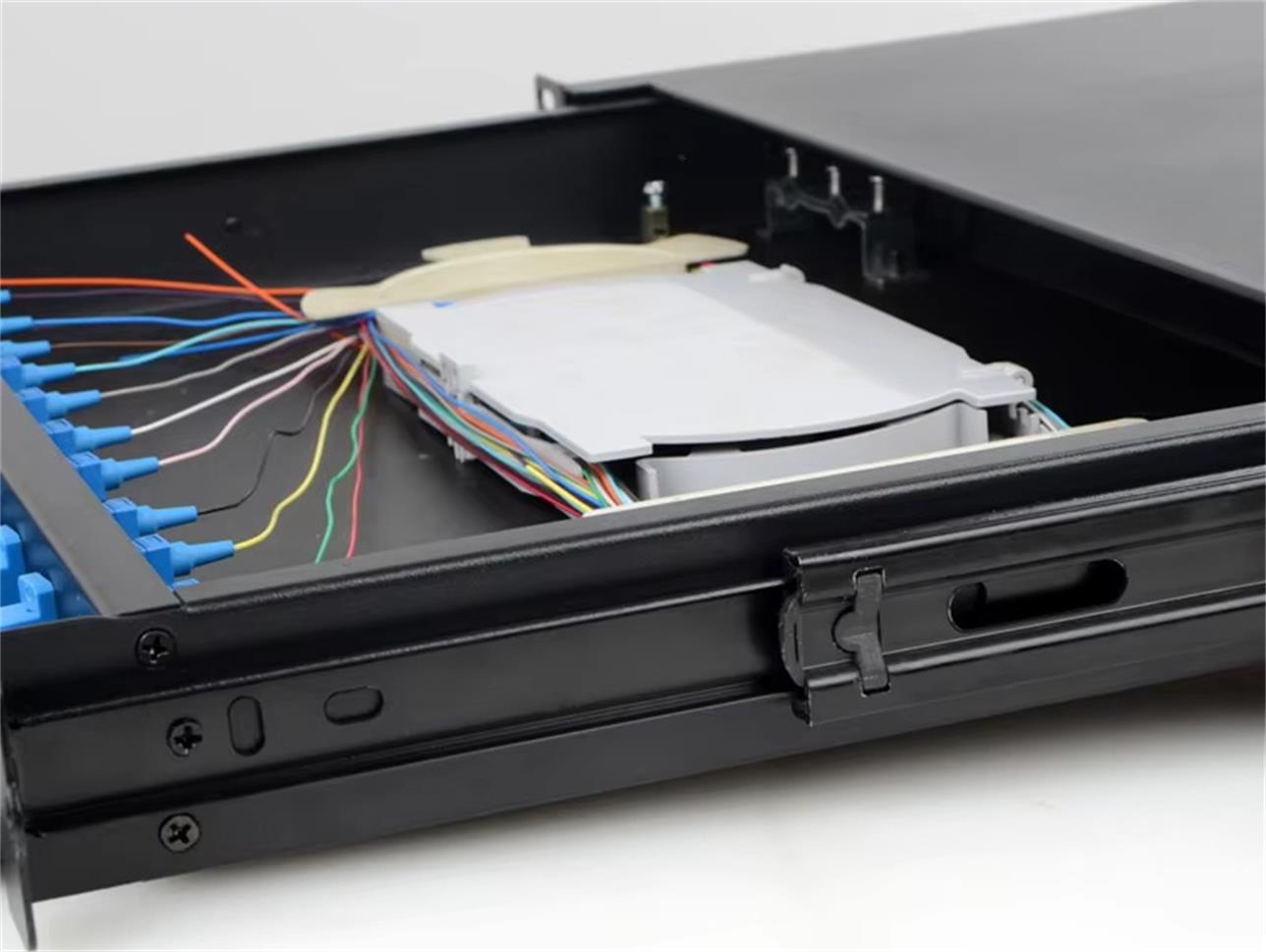

Schritt 5: Den Zopf ordnen und fixieren

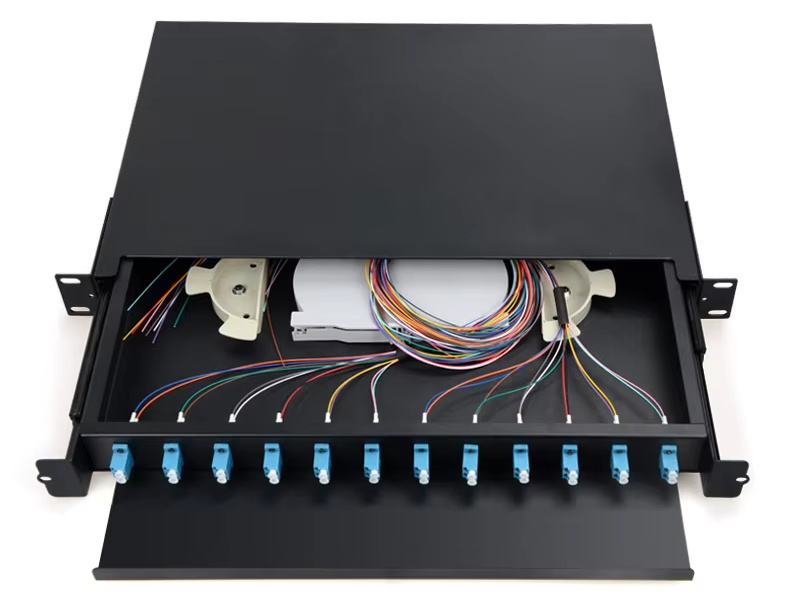

Nach dem Spleißen sollten Sie die 12-Faser-Pigtails und die gespleißten Fasern ordnen, um ein Verheddern zu vermeiden und ein ordentliches Kabelmanagement zu gewährleisten. Verwenden Sie Kabelbinder oder ein Glasfaser-Patchpanel, um die Pigtails zu fixieren und die Mindestbiegeradien einzuhalten. Gemäß den Spezifikationen von Fibermart für 12-Faser-Pigtails beträgt der Mindestbiegeradius für die Glasfaser 10 mm und für das Glasfaserkabel 10D (dynamisch) bzw. 5D (statisch), wobei D der Außendurchmesser des Kabels ist (z. B. 0,9 mm oder 2,0 mm). Vermeiden Sie es, die Pigtails über diese Grenzwerte hinaus zu biegen, da übermäßiges Biegen zu Signalverlusten oder Faserbrüchen führen kann.

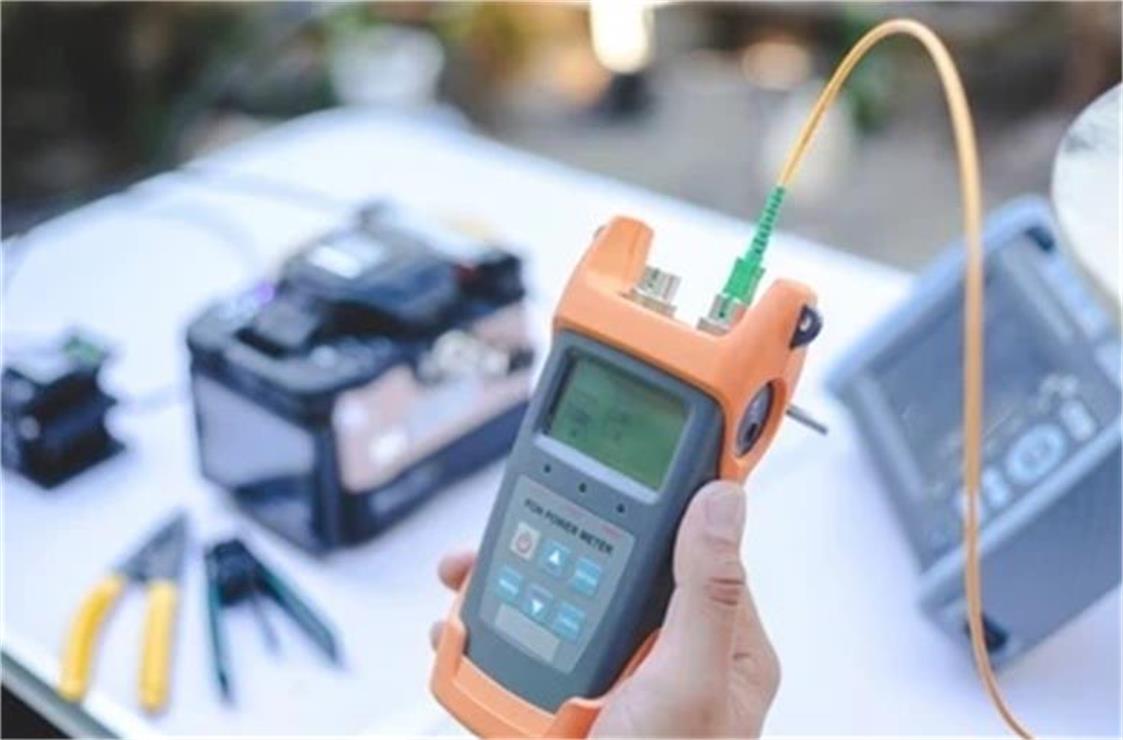

Schritt 6: Verbindung testen
Im letzten Schritt wird das installierte 12-Faser-Pigtail auf seine Leistungsfähigkeit geprüft. Verwenden Sie ein Glasfaser-Leistungsmessgerät und eine Lichtquelle, um die Einfügungsdämpfung und die Rückflussdämpfung zu messen. Die Einfügungsdämpfung muss ≤ 0,3 dB betragen (gemäß Industriestandards und den Produktspezifikationen von Fibermart). Die Rückflussdämpfung sollte ≥ 50 dB betragen, um minimale Signalreflexionen zu gewährleisten. Prüfen Sie außerdem die Kompatibilität und Vibrationsfestigkeit der Verbindung – die Kompatibilitätsdämpfung und die Vibrationsdämpfung müssen jeweils ≤ 0,2 dB betragen. Sollten die Testergebnisse die Standards nicht erfüllen, überprüfen Sie die Spleiße, die Steckverbinder und die Faserausrichtung und nehmen Sie die erforderlichen Anpassungen vor.
Sicherheits- und Wartungstipps nach der Installation
Nach erfolgreicher Installation und Prüfung sind die Sicherheits- und Wartungshinweise zu beachten, um die Leistungsfähigkeit des 12-Faser-Pigtails zu erhalten. Kennzeichnen Sie das Pigtail zunächst deutlich mit Informationen wie Installationsdatum, Fasertyp und Steckertyp – dies erleichtert zukünftige Wartungsarbeiten und die Fehlersuche. Vermeiden Sie es, die Steckerhülsen mit bloßen Händen zu berühren, da Hautfett die Oberfläche verunreinigen kann. Verwenden Sie zur Reinigung ausschließlich Alkoholtücher und fusselfreie Tücher.
Regelmäßige Wartungsprüfungen sind unerlässlich. Untersuchen Sie die Pigtails und Steckverbinder alle 3–6 Monate auf Beschädigungen wie Risse in der Ummantelung, lockere Stecker oder Verschmutzungen. Testen Sie die Signalübertragung regelmäßig, um eine Erhöhung der Einfügedämpfung festzustellen, die auf ein Problem mit der Spleißung oder dem Steckverbinder hinweisen kann. Achten Sie außerdem darauf, dass die Installationsumgebung sauber und frei von extremen Temperaturen ist – Glasfaserkomponenten arbeiten am besten bei Temperaturen zwischen -40 °C und 70 °C.
Zusammenfassend lässt sich sagen, dass die korrekte Installation eines 12-Faser-Pigtails sorgfältige Vorbereitung, die Einhaltung der schrittweisen Anleitung und regelmäßige Wartung erfordert. Mithilfe dieser Anleitung können Netzwerkadministratoren zuverlässige und leistungsstarke Glasfaserverbindungen einrichten, die den Anforderungen moderner Rechenzentren, Telekommunikationssysteme und Unternehmensnetzwerke gerecht werden.
