Was ist LC in der Glasfaser?

In der Glasfasertechnik steht LC für Lucent Connector, einen von Lucent Technologies entwickelten Miniatur-Glasfaserverbinder, der die herkömmliche 2,5-mm-Ferrule auf eine 1,25 mm große Präzisionshülse aus Zirkonoxid verkleinert und so die Portdichte auf Patchpanels, Switches und Transceivern verdoppelt. sein rechteckiges Gehäuse im RJ-45-Stil verfügt über einen elastischen, benutzerfreundlichen Push-Pull-Verschluss, der ein taktiles Feedback bietet, positiven Halt bei Vibrationen gewährleistet und einhändiges Stecken und Trennen in überfüllten Racks ermöglicht, während die mikrometergenaue Konzentrizität der Keramikferrule und die abgewinkelte oder ultra-physische Kontaktendflächenpolitur eine typische Einfügungsdämpfung ≤ 0,10 dB und eine Rückflussdämpfung ≥ 55 dB (UPC) oder ≥ 65 dB (APC) ergeben, wodurch sich der LC sowohl für Multimode-Gigabit-Ethernet in Campuslänge als auch für Singlemode-Verbindungen der Carrier-Klasse mit 10 Gb/s, 40 Gb/s, 100 Gb/s und kohärenten DWDM-Verbindungen eignet.

Neben der elektrischen Ergonomie und der optischen Leistung umfasst die LC-Familie farbcodierte Simplex-Clips für diskrete Läufe und integrierte Duplex-Clips, die die Sende-/Empfangspolarität in bidirektionaler Hochgeschwindigkeitsoptik beibehalten; Es wird in den Multimode-Fasertypen OM1 bis OM5 und G.652D, G.657A1/B3 sowie in biegeunempfindlichen Singlemode-Fasertypen mit Betriebstemperaturbereichen von –40 °C bis +75 °C und einer Nennhaltbarkeit von 500–1.000 Steckzyklen angeboten und hat sich zur De-facto-Schnittstelle für SFP, SFP+, XFP, QSFP, CFP und steckbare kohärente Module entwickelt. Es ermöglicht eine nahtlose Migration von 1-Gb/s- auf 800-Gb/s-Systeme und ist gleichzeitig unter TIA-604-10 (FOCIS 10) und IEC 61754-20 standardisiert, wodurch die Interoperabilität mehrerer Anbieter in globalen Rechenzentrums-, Vermittlungsstellen-, FTTx- und Unternehmensnetzwerken sichergestellt wird, die eine immer höhere Bandbreite bei immer kleinerem physischen Platzbedarf erfordern.

LC Übersicht

Angefangen mit dem einfachen LC-Duplex-Patchkabel hat sich die LC-Blutlinie nach außen ausgebreitet, bis nun jede Schicht des optischen Netzwerks – Kabel, Stecker, Adapter, Panel, Chassis und sogar das softwaredefinierte Fabric – dieselbe 1,25-mm-Ferrulensprache spricht und so ein sich selbst verstärkendes Ökosystem entsteht, das keine konkurrierende Schnittstelle verdrängen konnte.

Den physischen Ursprung bilden LC-Glasfaserkabel: Vollader- oder Bündeladerkonstruktionen, deren 900-µm-gepufferte Fasern im Werk direkt in LC-Uniboot- oder Duplex-Boots enden. Dadurch werden handwerkliche Empfindlichkeiten eliminiert und ein End-to-End-Verlust von ≤ 0,10 dB garantiert, da die Ferrule auf automatisierten Linien mit interferometrischer Rückkopplung poliert wird. Diese Kabel werden in biegeunempfindlichem OM1-OM5 und G.657A2 Singlemode mit LSZH-, Plenum- oder Outdoor-PE-Ummantelung angeboten, sodass der identische LC-Formfaktor in New York unter einem Doppelboden hindurchgezogen, in Finnland durch einen –30 °C heißen Mobilfunkmast gespannt oder in einem 40 °C heißen Lager in Dubai vorkonfektioniert werden kann, ohne dass jemals der Steckerstil gewechselt werden muss.

Die Stecker selbst wurden in speziell angefertigte Varianten aufgesplittert – LC-HD mit Aufreißlaschen für 1HE Ultradichte, LC-APC 8° grün für 65 dB RL in analogem CATV, LC-Uniboot mit umkehrbarer Polarität für 40 Gb/s BiDi – aber alle werden noch immer in denselben Keramik-Split-Sleeve-Adapter gesteckt, der selbst nur 10,5 mm breit ist. Diese Adapter rasten in modulare Patchpanels ein, die als 6-Port-LGX-Metallkassetten beginnen und mit LC-QR-Vierreihenadaptern auf 144 Fasern in 1HE skaliert werden können; Jede Kassette enthält werkseitig terminierte MTP®-Beine, die sich zu LC-Duplex auffächern, sodass ein Rechenzentrumstechniker von 10 Gb/s auf 400 Gb/s SR8 aufrüsten kann, indem er einfach den Transceiver und nicht die strukturierte Verkabelung austauscht.

Oberhalb des Panels verschmilzt das LC-Ökosystem zu integrierten Systemen: vorinstalliertes 4U-Chassis mit 12 ausziehbaren Kassetten für 1.728 Fasern, intelligente Panels mit RFID-markierten LC-Ports, die Polarität, Dämpfung und Biegeradius an DCIM-Dashboards melden, und werkseitig geprüfte MPO-LC-Kabelbäume, die direkt auf QSFP-DD-Käfigen landen, wodurch 75 % der Feldarbeit eingespart werden. Sogar die neuen gemeinsam verpackten optischen Switches von Cisco, Intel und Broadcom weisen LC-kompatible SN/CS-Ferrulen auf der Frontplatte auf. So wird sichergestellt, dass dieselben LC-Testkabel, Reiniger und Prüfsonden, die für heutige 10-GbE-Verbindungen gekauft wurden, auch in zehn Jahren noch 51-Tb/s-Silizium-Photonik-Engines validieren. Von einer einzelnen 1,25-mm-Keramikhülse in einem Polymerstiefel bis hin zu Clos-Geweben im AI-Maßstab bietet die LC-Linie einen ununterbrochenen, verlustarmen, werkzeugübergreifenden Pfad, der es Betreibern ermöglicht, die Bandbreite zu erweitern, ohne jemals den Stecker aufzugeben, auf den sie gestern standardisiert haben – eine Trägheit, die noch keine konkurrierende Ferrule überwunden hat.

LC-basierte Produkte sind äußerst vielfältig und in modernen optischen Netzwerken unverzichtbar. Wir werden ihre Dominanz in der optischen Welt untersuchen, indem wir bestimmte Aspekte im Detail untersuchen.

LC-Steckverbinder

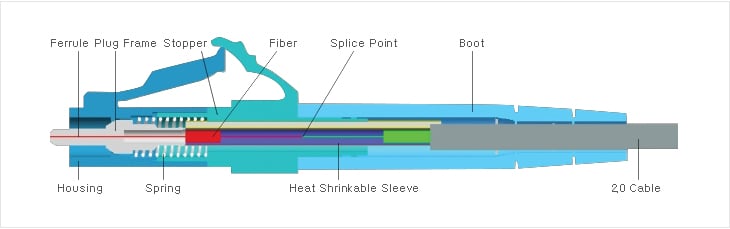

Der LC-Stecker (Lucent Connector) ist ein miniaturisierter Glasfaseranschluss, dessen Hauptmerkmal eine 1,25 mm Präzisions-Zirkonoxid-Ferrule ist – nur halb so groß wie herkömmliche SC/FC-Ferrulen –, sodass die Paneldichte verdoppelt werden kann. Das rechteckige Thermoplastgehäuse verfügt über einen RJ-45-ähnlichen Push-Pull-Verschluss, der durch Drücken einrastet und durch Ziehen wieder gelöst wird. Dadurch entfallen Gewinde oder Bajonettverschlüsse und die Einhandbedienung in überfüllten Racks ist möglich. Im Inneren richtet eine Keramik-Spalthülse die Ferrulen so aus, dass eine typische Einfügedämpfung ≤ 0,10 dB und eine Rückflussdämpfung ≥ 55 dB (UPC) bzw. ≥ 65 dB (APC) erreicht werden und die Ferrulen über > 500 Steckzyklen überstehen. Es ist für –40 °C bis +75 °C ausgelegt und akzeptiert 900 µm Tight Buffer oder 2,0 mm Kabel im Singlemode- oder Multimode-Modus, sodass dieselbe Schnittstelle sowohl Rechenzentren als auch 5G-Türme bedient.

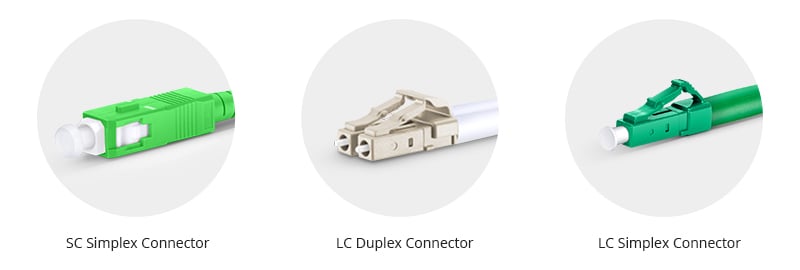

Strukturell beginnt LC mit Simplex- (Einzelfaser) und Duplex-Modulen (zwei zusammengesteckte Fasern). Innerhalb der LC-Steckverbinderfamilie ist die allererste Gabelung „eine Faser oder zwei“.

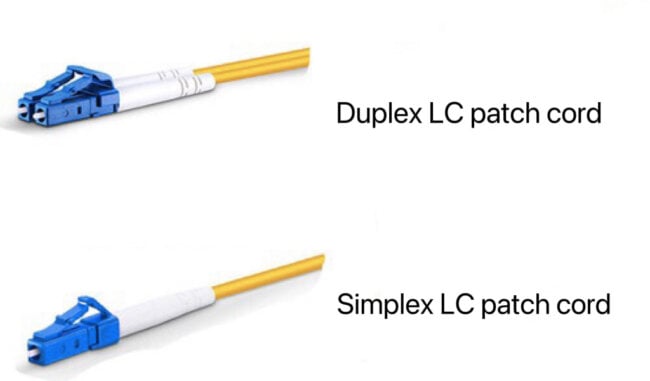

Ein LC-Simplex-Stecker verfügt über eine einzelne 1,25-mm-Zirkonoxid-Ferrule in einem einzelnen Gehäuse – halb so breit wie ein voller Clip –, sodass er problemlos durch enge Kanäle gleitet, ein paar Cent weniger kostet und die natürliche Wahl für PON-Drops, BiDi-Optiken oder jeden Pfad ist, der nur einen Glasfaserstrang benötigt.

Der LC-Duplex-Stecker verbindet zwei dieser Simplex-Einheiten mit einer Kunststoffbrücke und bietet so einen einheitlichen RJ-45-Stecker, der die Tx/Rx-Polarität fixiert und zugentlastet. Das Paar ist zwar dünner als ein SC-Simplex, bietet aber dennoch eine narrensichere Kopplung für 10 GbE SR, 25 GbE DR oder jede andere optische Verbindung, die über separate Fasern sendet und empfängt. Wählen Sie Simplex, wenn Sie Routing-Freiheit wünschen, und Duplex, wenn Sie Plug-and-Play-Polarität wünschen – beide haben die gleiche Ferrule, den gleichen Verlust von ≤ 0,10 dB und die gleiche Push-Pull-Verriegelung, die LC zum Standard von Switch zu Switch gemacht hat.

Neben Simplex und Duplex von LC-Steckern gibt es hier folgende Abzweige:

- LC Uniboot – beide Fasern verschmelzen zu einem ovalen Mantel, dessen Knickschutz sich zur Umkehr der Polarität drehen lässt, wodurch das Kabelvolumen um 50 % reduziert wird.
- LC Push-Pull – eine lange Lasche an der Oberseite ermöglicht es dem Bediener, Stecker aus 72-Faser-1RU-Panels zu ziehen, ohne sich die Finger zu verletzen.
- LC HD – ultraschlanker Knickschutz und verlängerter Riegel passen zu Kassetten mit 6,0 mm Mitte-zu-Mitte-Abstand und ultrahoher Dichte.
- LC APC – 8° abgewinkelte Endfläche in einem grünen Gehäuse für CATV- oder PON-Verbindungen, die eine extrem geringe Rückreflexion erfordern.
- LC BTW (Behind-the-Wall) – 0,9 mm blanke Faser wird über einen verlängerten Riegel direkt in die Geräte-Backplanes geführt.
- Outdoor-Typen wie PDLC/FullAXS – Standard-LC-Ferrulen in IP68-Metall-/Gummigehäusen widerstehen –40 °C, Wasser und 100 N Zuglast und bleiben gleichzeitig vollständig mit LC-Ports im Innenbereich steckbar.

Zusammen machen diese Varianten LC zum universellen Anschluss von 10 GbE bis 800 GbE, vom Patchpanel bis zum Cell-Site-Jumper.

LC-Dämpfungsglieder

Glasfaser-Dämpfungsglieder sind passive Komponenten, die einen kontrollierten Verlust in eine optische Verbindung einbringen, um Empfänger vor Überlastung zu schützen, die Leistung über die Kanäle hinweg auszugleichen oder die Systembudgetmargen einzuhalten. Sie werden nach Wellenlänge (z. B. 1310 nm, 1550 nm, 1625 nm), Dämpfungswert (üblicherweise 1 dB – 30 dB in 1-dB-Schritten) und Rückflussdämpfung (≥ 50 dB UPC, ≥ 60 dPC APC) spezifiziert. Im Großen und Ganzen lassen sich zwei Konstruktionsprinzipien unterscheiden:

Feste Dämpfungsglieder – der Dämpfungswert wird im Werk eingestellt und kann nicht geändert werden.
Variable (oder einstellbare) Dämpfungsglieder – eine Schraube, ein Hebel oder ein MEMS-Mechanismus ermöglicht es einem Techniker, die Dämpfung vor Ort einzustellen, typischerweise in einem Bereich von 0 bis 60 dB mit einer Auflösung von 0,1 dB.

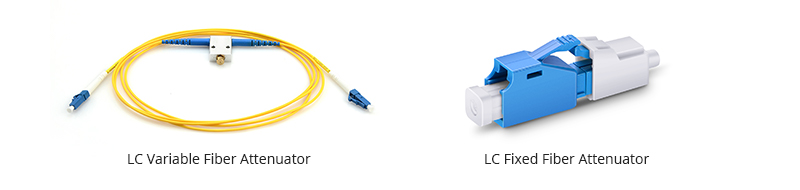

Innerhalb dieser beiden Gruppen verpackt die Industrie die Dämpfungsfunktion in vier gängige Formfaktoren, die alle auf der gleichen 1,25-mm-LC-Ferrulengeometrie basieren, sodass sie ohne Werkzeuge oder neue Werkzeuge direkt in vorhandene LC-Patchpanels, Adapter und Kabelbaugruppen passen.

LC-Dämpfungsglied mit festem Stecker

Aufbau: Ein LC-Stecker an einem Ende, eine LC-Buchse am anderen Ende; im Inneren sorgt ein präziser Luftspalt oder dotierter Faserblock für die Nenndämpfung.
Merkmale: 0,6 dB typische zusätzliche Einfügedämpfung, ±0,5 dB Toleranz für 1–10 dB-Modelle, ±1 dB für 11–30 dB; Vollmetall- oder Kunststoffabdeckung schützt die Ferrule; Einrasten wie bei einem Patchkabel, sodass kein zusätzlicher Rackplatz benötigt wird.
Anwendungsfall: Direkt vor einen SFP-Transceiver stecken, um eine +2 dBm-Startdämpfung auf –8 dBm für eine kurze 300-m-Verbindung zu senken.

LC-Fest-Inline-Dämpfungsglied

Aufbau: 0,9 mm oder 2,0 mm starkes Kabel mit LC-Steckern an beiden Enden; das Dämpfungselement ist in einer 30 mm starken Schutzhülle verschweißt.
Merkmale: Niedrigste Reflexion durch indexangepasste Spleißung; kann wie jedes Patchkabel durch ein Rohr gezogen werden; erhältlich in den Ausführungen Simplex, Duplex oder Uniboot.
Anwendungsfall: Festinstallation zwischen zwei Patchfeldern bei eingeschränkter Zugänglichkeit der Frontplatte.

LC Variabler Inline-Dämpfungsglied (manuell)

Aufbau: Kleiner zylindrischer Körper (ca. 45 mm lang) mit weiblichen LC-Anschlüssen an beiden Enden; interner Graufilter mit abgestufter Dichte oder Offset-Core-Mechanismus, der über ein Rändelrad gedreht wird.
Merkmale: 0–30 dB Bereich, 0,1 dB Rastpunkte, < 0,05 dB polarisationsabhängiger Verlust, wiederholbar auf ±0,2 dB über 1.000 Einstellungen.
Anwendungsfall: Inbetriebnahme von DWDM-Knoten, bei denen die Leistung pro Kanal auf 0,5 dB genau abgeflacht werden muss.

LC-Modul mit variablem Dämpfungsglied (motorisiert / MEMS)

Aufbau: 1HE- oder 2HE-Einschub für bis zu 48 LC-Duplex-Ports; jeder Port enthält einen MEMS-Shutter oder thermooptischen Chip, der von einem 12-Bit-DAC angesteuert wird.
Funktionen: Fernsteuerung über RS-485 oder SNMP; 0–60 dB Bereich, 0,05 dB Auflösung, < 5 ms Umschaltzeit; dieselben LC-Adapter akzeptieren Standard-Patchkabel, sodass keine speziellen Jumper erforderlich sind.
Anwendungsfall: Dynamische Kanalleistungsregelung in ROADM-Netzen oder BER-Tests im Labor, bei denen automatisierte Margin-Scans über Nacht durchgeführt werden.

Bei allen vier Typen dominiert der LC-Footprint, da die 1,25-mm-Ferrule die gleiche geringe Einfügungsdämpfung bietet, die Keramikhülsenausrichtung bereits in jedem Adapter vorhanden ist und Netzwerkmanager dieselben Reiniger, Inspektionsgeräte und Patchkabel verwenden können, die sie bereits auf Lager haben. Unabhängig davon, ob ein Techniker ein statisches 10-dB-Pad auf einer 10-GbE-SR-Verbindung oder einen softwaregesteuerten 0,1-dB-Stufendämpfer für kohärente Stresstests mit 800 Gb/s benötigt, bietet die LC-basierte Dämpferfamilie eine Drop-in-Lösung ohne Werkzeug, die Dichte, Interoperabilität und einfache Handhabung bewahrt – die Hauptgründe dafür, dass sie in modernen optischen Netzwerken weiterhin SC-, FC- oder MTP-Dämpfungsglieder übertrifft.

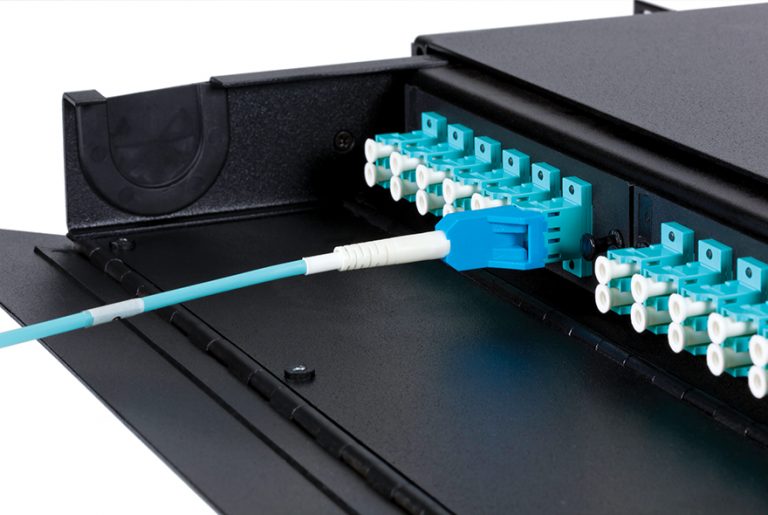

LC-Optikkabel

Das Arbeitstier jedes Rechenzentrums: 0,9 mm Vollader-Glasfaser in einem 2,0 mm oder 3,0 mm PVC/LSZH-Mantel, beidseitig mit blauen (UPC) oder grünen (APC) LC-Duplex-Clips abgeschlossen. Die Einfügedämpfung ist werkseitig auf ≤ 0,2 dB, die Rückflussdämpfung ≥ 50 dB eingestellt. Das Kabel ist in OM1–OM5 Multimode (1–300 m) oder OS2 Singlemode (bis zu 10 km) erhältlich, sodass Sie problemlos von Switch zu SFP, von Patchpanel zu Patchpanel oder von Rack zu Rack wechseln können.
Anwendungsbereich: Alltägliches Patchen in Serverschränken, Top-of-Rack (ToR) zu Leaf-Switches oder Testleitungen im Labor – überall dort, wo eine schnelle, kostengünstige Duplex-Verbindung benötigt wird.

LC Simplex Glasfaser-Patchkabel

Das LC-Simplex-Glasfaser-Patchkabel ist das Einzelfaser-Mitglied der LC-Familie: eine 1,25 mm Zirkonia-Ferrule in einem einzelnen quadratischen Clip, abgeschlossen auf einem 0,9 mm, 2,0 mm oder 3,0 mm Mantel, je nach Robustheitsanforderungen. Es verfügt über die gleiche werkseitig polierte Einfügungsdämpfung (≤ 0,2 dB) und blau/grüne (UPC/APC) Endfläche wie sein Duplex-Cousin, aber da nur ein Glaspfad vorhanden ist, können Sie es durch Kanäle mit engem Radius verlegen, um Patch-Tray-Ecken wickeln oder zwei separate Simplex-Kabel für bidirektionale (BiDi) Optik koppeln, ohne eine feste Polarität zu erzwingen. Die Farben richten sich nach dem Fasertyp (Gelb OS2, Aqua OM3/OM4, Orange OM1) und der einzelne Knickschutz kann rund oder flach, Plenum, LSZH oder PE Outdoor sein, was den Simplex-LC zum günstigsten und flexibelsten Baustein für PON-Drops, Testleitungen, Sensorschleifen oder jede Verbindung macht, die auf demselben Strang sendet und empfängt.

Anwendungsszene:  GPON-Abfall vom Bordstein zum Heim-ONT, 10 km BiDi-SFP, der zwei Campus-Gebäude über eine einzige Faser verbindet, OTDR-Startkabel um die Schulter eines Technikers gewickelt oder temporärer Referenz-Jumper in einem Testset einer Vermittlungsstelle – überall, wo ein Strang ausreicht.

LC-Duplex-Glasfaser-Patchkabel

Standard-LC-Glasfaser-Patchkabel – das Arbeitspferd unter den Jumpern, das in jeder Rechenzentrumsschublade zu finden ist – sind in zwei Grundkonfigurationen erhältlich: LC Simplex verfügt über eine 1,25-mm-Ferrule in einer einzelnen Ummantelung für einadrige BiDi-, PON- oder Testleitungen, während LC Duplex zwei dieser Ferrulen zusammenklemmt, sodass sich das Paar wie ein einzelner, polaritätsgesperrter RJ-45-Stecker für 10 GbE, 25 GbE oder jede andere Optik verhält, die separate Tx/Rx-Fasern benötigt; beide Varianten haben dieselbe Präzisions-Zirkoniumdioxid-Hülse, denselben werkseitig polierten Verlust von ≤ 0,2 dB und dasselbe blaue oder grüne Push-Pull-Gehäuse, sodass Sie Simplex- und Duplex-Verläufe auf demselben Panel mischen können, ohne Reiniger, Adapter oder Werkzeuge austauschen zu müssen.

Anwendungsbereich: 10 GbE/25 GbE Switch-zu-Server-Verbindungen in Schränken, 40 GbE/100 GbE SR4 Spine-Leaf-Hops bis zu 150 m, Decken- oder Unterflur-Verlegungen in Rechenzentren und alle SFP+/QSFP-Optiken, die separate Sende- und Empfangsfasern in einem einzigen, ordentlichen Kabel benötigen

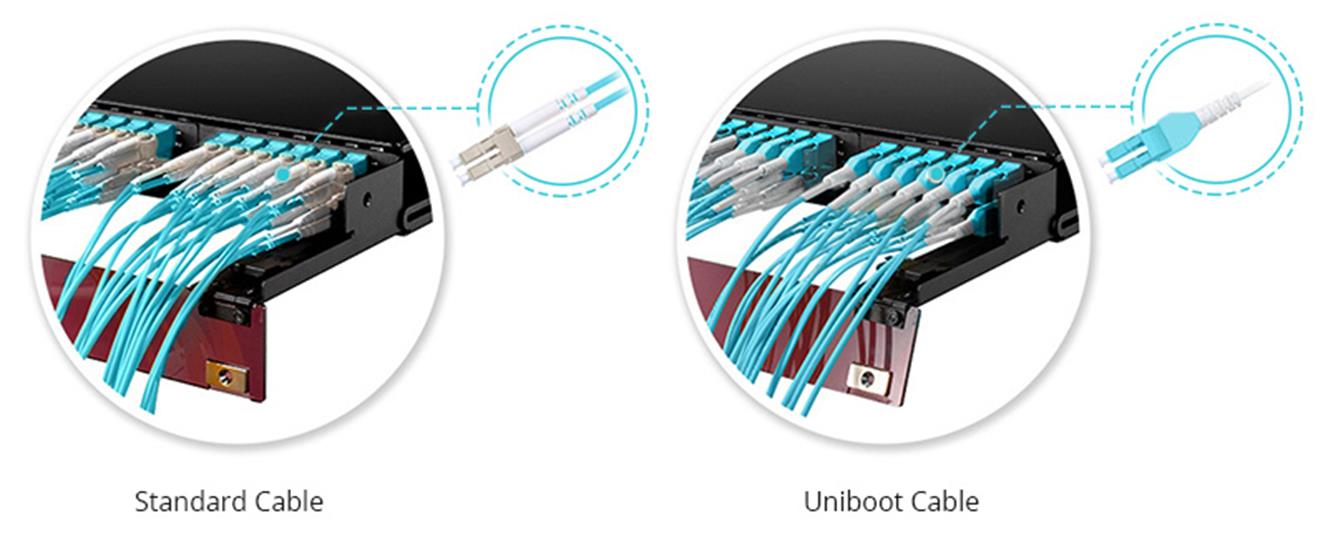

Uniboot LC-Glasfaser-Patchkabel

Zwei Fasern, ein ovaler Mantel. Eine umkehrbare Polaritätsabdeckung ermöglicht den Tx/Rx-Tausch durch Drehen der Manschette – ohne Neuverkabelung und ohne Leiter hinter dem Rack. Der runde Außendurchmesser von 2,0 mm reduziert die Kabelüberlastung um 50 %, während die gemeinsame Zugentlastung und das schlanke Ferrulengehäuse 48 Ports auf 1 HE ermöglichen. Erhältlich in OM3/OM4/OM5 für 40 GbE/100 GbE SR4 und in OS2 für langwelliges BiDi – die erste Wahl, wenn Dichte wichtiger ist als Distanz.
Anwendungsbereich: Hochdichte Glasfasergehäuse, Hyperscale-Switch-Käfige, bei denen der seitliche Luftstrom durch dicke Kabel blockiert wird, oder alle Schränke, bei denen die Polarität im laufenden Betrieb und ohne Ausfallzeiten umgepolt werden muss.

LC-Glasfaser-Patchkabel mit extrem geringem Verlust

Keramikferrulen in Interferometerqualität werden auf ≤ 1 µm Exzentrizität sortiert und auf IEC-Geometrie „Klasse B“ poliert, was eine typische Einfügungsdämpfung von 0,07 dB und eine Rückflussdämpfung von ≥ 65 dB (UPC) oder ≥ 75 dB (APC) ergibt. Wird in kaskadierten 100-GbE-/400-GbE-Spannungen, DWDM-Mux-Arrays oder überall dort verwendet, wo eine Einsparung von 0,1 dB zusätzliche 2 km Link-Budget bringt. Wird in biegeunempfindlicher -B1-Faser angeboten, sodass Sie ohne Einbußen einen Radius von 30 mm wickeln können.
Anwendungsbereich: Langstrecken-DWDM-Ketten, mehrere Patchpunkte in Rundfunkstudios oder Finanzaustauschstrukturen, bei denen jedes Dezibel einen weiteren Kilometer Reichweite oder eine weitere Splitterstufe bedeutet.

Gepanzertes LC-Glasfaser-Patchkabel

Zwischen Mantel und Puffer ist ein Edelstahl-Verbundrohr extrudiert, das eine Druckfestigkeit von 1.000 N und Schutz vor Nagetieren bietet, während der Außendurchmesser unter 3,0 mm bleibt. Der gepanzerte Abschnitt ist flexibel genug für die Patch-Tray-Verlegung, und die Standard-LC-Duplex-Clips lassen sich weiterhin in jeden Adapter einrasten. Ideal für Deckentrassen, Fabrikhallen oder Turmbasisstationen, wo ein Stuhlrad oder ein Eichhörnchen eine Verbindung beenden könnte.
Anwendungsgebiete: Automatisierungsportale in Fabriken, Kabeltrassen in Lagerhallen, gemeinsam genutzte Campus-Gräben mit Stromanschluss oder 5G-Dachverläufe, bei denen Metallrohre zu sperrig sind.

Mode-Conditioning LC-Patchkabel

Ein kurzes Stück Singlemode-Glasfaser wird in einem Schenkel eines OM2/OM3-Kabels versetzt gespleißt, wodurch der 1310-nm-Laser vom Multimode-Zentrum weggeführt wird, um die Verzögerung im Differenzmodus zu unterdrücken. Das Ergebnis ist eine von 220 m auf 550 m erweiterte 1-GbE-Reichweite auf herkömmlicher 62,5-µm-Glasfaser, während der andere Schenkel standardmäßig OM2/OM3 für 850-nm-VCSEL-Verkehr bleibt. Beide Schenkel enden in LC-Duplex-Clips, sodass das Kabel in dasselbe Panel wie gewöhnliches Multimode-Kabel passt.
Anwendungsszenario: Campus-Backbones, die noch mit FDDI-62,5-µm-Glasfaser laufen und 1-Gb-LX-Optik benötigen, ohne neue Kabel verlegen zu müssen, oder temporäre Verbindungen in denkmalgeschützten Gebäuden, in denen das Verlegen neuer Glasfasern verboten ist.

LC / MTP® / MPO / SC / FC / ST-LC Breakout-Glasfaser-Patchkabel

Ein High-Count-Stecker (MTP®/MPO 8-, 12-, 16-, 24-Faser oder SC/FC/ST-Fan-Out) wird auf einzelne LC-Stränge aufgefächert – typischerweise 0,5 m lange Breakout-Stränge auf einem 3 m langen Trunk. Wird für die Migration von paralleler Optik (40 GbE SR4, 100 GbE SR10, 400 GbE DR4) auf Duplex-SFP+ oder zur Aufteilung eines 144-Faser-Backbones in einzelne Switch-Ports verwendet. Alle Stränge verwenden die gleiche 1,25 mm LC-Ferrule, sodass dieselben Reiniger, Adapter und Testkabel durchgehend funktionieren.
Anwendungsbereich: Migration von 10 GbE-Duplex auf 40/100 GbE-Paralleloptik in Rechenzentren, Glasfaserverteiler in Vermittlungsstellen oder Laboraufbauten, die eine schnelle Neukonfiguration zwischen parallelen und Duplex-Transceivern erfordern.

LC-Patchfelder

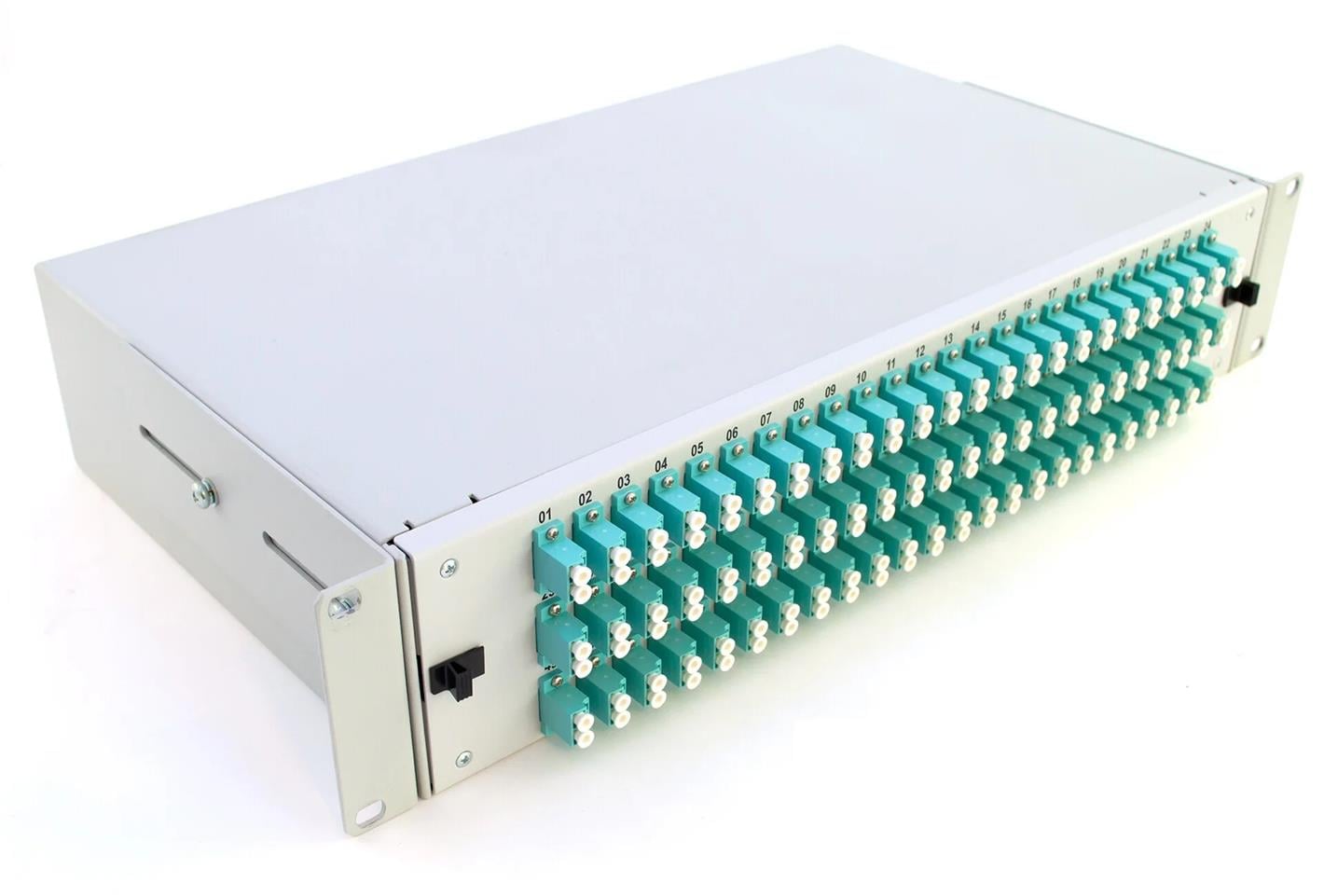

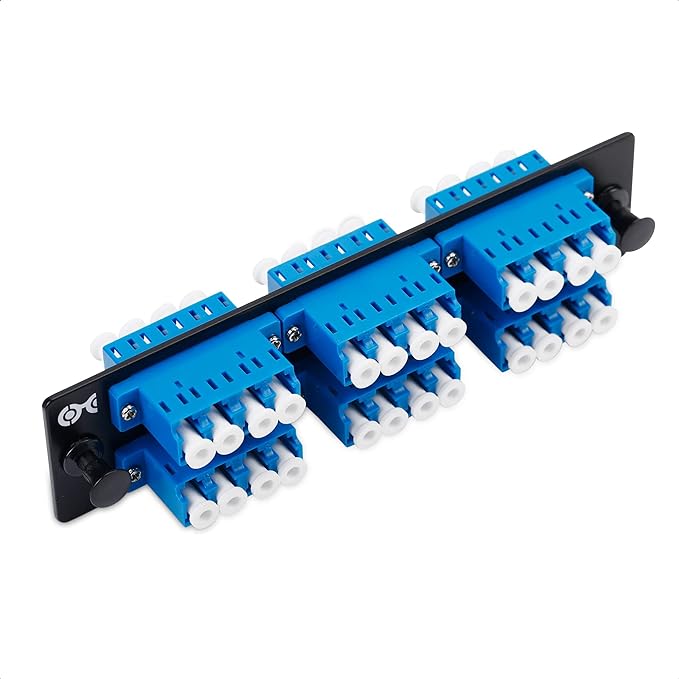

Standard-LC-Patchpanel

Das Standardpanel ist eine einteilige Stahlplatte, die mit blauen oder grünen LC-Duplex-Adaptern vorinstalliert ist. Es bietet Installateuren eine 19-Zoll-Rack-Schublade, die bis zu 144 LC-Ports in eine ordentliche, beschriftete Vorderseite verwandelt, während die Rückseite für Feldspleißkassetten oder vorkonfektionierte Pigtails offen bleibt. Dank seines festen Layouts und der aufschraubbaren Laschen ist es die schnellste und günstigste Möglichkeit, 24-, 48- oder 72-Faser-Jumper an Switches, SFPs oder Testgeräte in kleinen Serverräumen anzuschließen, in denen das Wachstum gering ist und jede Minute zählt.

Modulares LC-Kassettenpanel

Das modulare Panel ist als 1RU- oder 2RU-Gehäuse konzipiert, das LGX-Einschubkassetten akzeptiert. Sie können mit einem 12- oder 24-Port-Block beginnen und weitere einrasten lassen, wenn sich das Spine-Leaf-Gewebe erweitert. So können neue Fasern in wenigen Minuten aktiviert werden, ohne dass benachbarte Fasern heruntergefahren werden müssen. Jede Kassette kann MTP/MPO auf der Rückseite oder fusionsgespleißte Pigtails im Inneren tragen, wodurch Rechenzentren einen Pay-as-you-grow-Pfad von heute 10 GbE auf morgen 400 GbE erhalten und gleichzeitig der gleiche LC-Footprint in der ersten Reihe beibehalten wird.

Hochdichtes vierreihiges LC-Panel

Durch die versetzte Anordnung von vier Reihen von Push-Pull-LC-Adaptern innerhalb derselben 1HE-Höhe quetscht das vierreihige Panel 72, 96 oder sogar 144 Ports in einen handbreiten Streifen und verdoppelt so die Frontplattenauslastung, ohne den Rack-Platz zu vergrößern. Ultraschlanke Ferrulenstiefel und lange Aufreißlaschen ermöglichen es Technikern, Kabel aus der mittleren Reihe herauszuziehen, selbst wenn sich die Panels oben und unten berühren. Dies macht es zur Standardwahl für Hyperscale-Hallen und Zentralbüros, wo der Immobilienpreis pro Rack-Einheit berechnet wird und die Luftzirkulation wichtig ist.

Vorkonfektioniertes LC-Backbone-Panel

Das vorkonfektionierte Panel wird mit werkseitig polierten MTP/MPO-Trunks geliefert, die bereits in die hintere Trennwand eingesteckt sind. Mit einem Klick auf der Rückseite können Sie bis zu 96 LC-Duplex-Buchsen auf der Vorderseite umwandeln, wodurch die Arbeit vor Ort von Stunden auf Minuten reduziert wird. Außerdem wird ein gedruckter Verlustbericht mitgeliefert, der garantiert, dass jedes verbundene Paar unter 0,15 dB bleibt. Installateure montieren, beschriften und patchen einfach – kein Epoxidharz, kein Spleißen, keine Unsicherheit – ideal für die schnelle Bereitstellung von 40 GbE SR4-, 100 GbE SR10- oder 400 GbE DR4-Pods.

Ausziehbares LC-Panel

Die auf Kugellagerschienen montierte Schiebeplatte gleitet wie eine Serverschublade nach vorne, um die hinteren Spleißkassetten freizugeben. So können Techniker Fasern hinzufügen, die Polarität tauschen oder Pigtails ersetzen, ohne das Chassis entfernen oder in überfüllten Gängen knien zu müssen. Eine Federarretierung arretiert die Kassette aus Sicherheitsgründen an ihrem Platz und bietet Übertragungswagen, Vermittlungsstellen und Laboren den Luxus einer Wartung von vorne, während der Live-Verkehr auf den unbewegten Frontadaptern weiterläuft.

Robustes LC-Feldpanel

Das robuste Panel besteht aus Aluminiumdruckguss mit einer IP65-Dichtung und gummigedichteten LC-Adaptern und lässt sich an Turmsockeln, Stadionstegen oder Schiffsdecks anschrauben, wo Regen, Staub und Vibrationen an der Tagesordnung sind. Im Inneren sitzen Standard-LC-Ferrulen auf Keramikhülsen, sodass dieselben Patchkabel und Reinigungswerkzeuge, die im Büro funktionieren, auch im Freien funktionieren – und so jeden Glasfaseranschluss in rauer Umgebung in eine vertraute Plug-and-Play-Erweiterung des Innennetzwerks verwandeln.
