OFNP-Faser, OFNR-Faser, OFNG-Faser: Welche soll verwendet werden?

Vergleich der Brandschutzklassen für optische Kabel

Normalerweise gibt es vier Feuerwiderstandsstufen für nichtleitende und leitende Kabel. Die Feuerwiderstandsstufen sind unten in der Reihenfolge von strengster bis niedrigster aufgeführt. Die Bewertungen sind hierarchisch, d. h. aus Sicht der Feuerbeständigkeit kann eine höhere Bewertung durch eine niedrigere Bewertung ersetzt werden, aber nicht umgekehrt (OFNG und OFN sind für NEC-Zwecke austauschbar). Außerdem kann nichtleitendes durch leitfähiges ersetzt werden, aber nicht umgekehrt.

OFNP steht für Optical Fiber Non-conductive Plenum Cable (nichtleitendes Plenumkabel aus Glasfaser) und OFCP steht für Optical Fiber Conductive Plenum Cable (leitendes Plenumkabel aus Glasfaser).

OFNP/OFCP  – OFNP steht für nichtleitendes Plenumkabel aus optischen Fasern und OFCP für leitfähiges Plenumkabel aus optischen Fasern. OFNP-Glasfaserkabel und OFCP-Kabel müssen flammenbeständig sein und eine reduzierte Rauchentwicklung aufweisen. Diese Kabel sind für die Verlegung in Lüftungskanälen und -kammern (Plenums) ohne Verwendung feuerfester Leitungen zugelassen. Der Zweck der Einstufung besteht darin, die Übertragung von Feuer und sichtbarem Rauch auf nicht betroffene Gebäudeteile zu verringern. Giftige oder ätzende Bestandteile des Rauchs werden nicht gemessen. OFNP-/OFCP-Plenumkabel unterliegen den strengsten Tests aller von NEC eingestuften Kabel, sowohl hinsichtlich Entflammbarkeit als auch Rauchentwicklung. Und sie haben die höchste Kabelfeuerbeständigkeit und können nicht durch andere Kabeltypen ersetzt werden. Dieser Kabeltyp kann von der Canadian Standards Association (CSA) als „FT-6“ gekennzeichnet werden.

OFNR/OFCR  – OFNR steht für „Optical Fiber Non-conductive Riser Cable“ (nichtleitendes Glasfaser-Steigkabel) und OFCR für „Optical Fiber Conductive Riser Cable“ (leitendes Glasfaser-Steigkabel). Diese Kabel dürfen keine Flammen von einem Stockwerk auf ein anderes übertragen, wenn sie vertikal in einem Gebäudeschacht (Steigkabel) verlegt werden. OFNR/OFCR-Steigkabel werden nur Flammtests unterzogen und unterliegen nicht so hohen Anforderungen wie Plenum-Kabel. Plenum-Kabel können als Ersatz für Steigkabel verwendet werden.

OFNG/OFCG  – OFNG steht für nichtleitendes Glasfaserkabel für allgemeine Zwecke und OFCG für leitfähiges Glasfaserkabel für allgemeine Zwecke. Diese Kabel dürfen Flammen nicht weiter als 4 Fuß und 11 Zoll übertragen. Sie dürfen nicht durch Böden oder Decken dringen, d. h. sie dürfen nur innerhalb eines einzigen Stockwerks verwendet werden. OFNG/OFCG-Kabel können überall in gewerblichen Gebäuden verwendet werden, außer in Bereichen, in denen Plenum- oder Riser-Kabel erforderlich sind. Sie werden auf Flammen getestet und unterliegen einem niedrigeren Standard als Plenum- oder Riser-Kabel. Sowohl Plenum- als auch Riser-Kabel sind akzeptable Ersatzprodukte für Kabel für allgemeine Zwecke.

OFN/OFC  – OFN steht für nichtleitende Glasfaserkabel und OFC für leitfähige Glasfaserkabel. Diese Kabel dürfen keine Flammen auf die Oberseite des Kabelkanals übertragen. Sie dürfen nicht durch Böden oder Decken führen, d. h. sie dürfen nur innerhalb eines einzigen Stockwerks verwendet werden.

Hinweis : Neben den vier von NEC festgelegten Flammschutzstufen gibt es ein weiteres häufig verwendetes Kabel – LSZH. LSZH-Kabel sind in vielen Situationen durch europäische Normen (RoHS) vorgeschrieben und wurden entwickelt, um giftige Gase zu eliminieren, die entstehen, wenn Wasser mit Substanzen in Kontakt kommt, die beim Verbrennen des Kabelmantels freigesetzt werden. Sie werden für den Einsatz in geschlossenen Bereichen mit schlechter Belüftung oder in Bereichen empfohlen, in denen empfindliche Geräte beschädigt werden könnten. Neben der Bezeichnung LSZH kann es auch als Riser- oder General Purpose-Kabel bezeichnet werden.

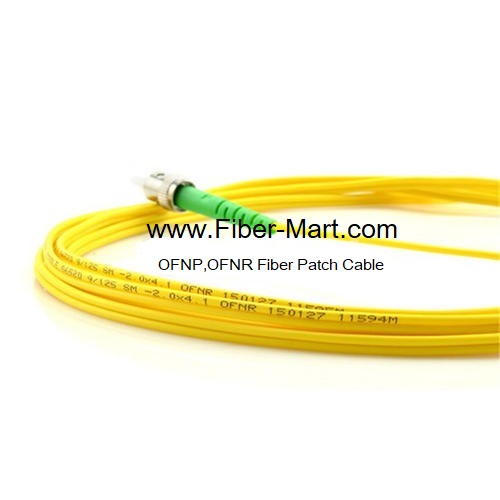

Aus dem obigen Vergleich können wir ersehen, dass OFNP-Plenumkabel die beste Feuerbeständigkeit aufweisen. Fibermart bietet verschiedene Arten von OFNP-Plenumkabeln an, darunter Patchkabel,  MTP-Plenum-Hauptkabel  und  MTP-LC-Plenumkabelbaumkabel . Unter diesen sind die MTP-Plenumkabel das begehrteste Produkt, um die Probleme unglücklicher Brandvorfälle und hoher Bandbreitenanforderungen in einem begrenzten Rechenzentrumsraum zu lösen. Denn sie erfüllen nicht nur die Anforderungen an hochdichte Verkabelung mit MTP-Steckern mit höherer Portdichte, sondern schützen auch Geräte und Personen im Brandfall.

Darüber hinaus bieten unsere MTP-Kabel höchste Leistung und geringste Einfügedämpfung. MTP-Glasfaser-Stecker stammen direkt von US Conec® und werden mit einem 3D-Interferometer getestet und garantiert. Darüber hinaus beträgt die Einfügedämpfung von MTP-Steckern höchstens 0,35 dB, was eine gute physische Verbindung und ein sauberes Signal gewährleistet. Es handelt sich um echte MTP-Kabel hoher Qualität aus Corning®-Fasern. Weitere Informationen finden Sie unter www.fiber-mart.com.
