OFNP vs. LSZH, OFNR vs. PVC: Was ist der Unterschied

Einführung: Die Schutzfunktion von Glasfaserkabelmänteln

Glasfaserkabel stellen bemerkenswerte technische Meisterleistungen dar. Präzisionsglasfasern übertragen Daten blitzschnell durch Lichtimpulse. Während der optische Kern die eigentliche Übertragung übernimmt, spielen die ihn umgebenden Schutzmantelmaterialien eine ebenso entscheidende Rolle für die Sicherheit, Haltbarkeit und Einsatzumgebung des Kabels. Diese Ummantelungen dienen als erste Verteidigungslinie für die empfindlichen Glasfasern im Inneren und schützen sie vor mechanischen Beschädigungen, Umweltgefahren und verheerenden Bränden.

Dieser umfassende Leitfaden untersucht vier gängige Glasfaser-Mantelmaterialien – OFNP, LSZH, OFNR und PVC – und erläutert ihre unterschiedlichen Eigenschaften, ihre Anwendungsmöglichkeiten und wie sie die wertvollen Kernkomponenten von Glasfaserkabeln schützen. Das Verständnis dieser Unterschiede ist für Netzwerkdesigner, Installateure und Facility Manager unerlässlich, die Leistungsanforderungen, Sicherheitsaspekte und die Einhaltung gesetzlicher Vorschriften in ihrer Kommunikationsinfrastruktur in Einklang bringen müssen.

Zusammensetzung von Glasfaserkabeln: Was Ummantelungen schützen

Um die Wahl der Ummantelung richtig einzuschätzen, muss man zunächst verstehen, was diese Ummantelungen schützen. Glasfaserkabel bestehen aus vier wesentlichen Schichten, von denen jede eine spezifische Schutzfunktion erfüllt. Der Faserkern dient als Lichtübertragungsmedium und besteht typischerweise aus hochreinem Quarzglas. Er kann Daten mit Geschwindigkeiten von über 100 Gbit/s bei minimalem Signalverlust übertragen. Eine Beschichtung aus Schutzmaterial wie Acrylatharz oder Silikonkautschuk schützt die empfindliche Glasfaser vor Mikrobiegeverlusten und mechanischer Belastung, die zu Signalverschlechterung oder Faserbruch führen können.

Festigkeitsträger, darunter Strukturkomponenten, die typischerweise aus Aramidgarn, Glasfaserstäben oder Stahlverstärkungen bestehen, sorgen für Zugfestigkeit und schützen die Fasern während der Installation und bei mechanischer Belastung. Der Mantel selbst bildet die äußere Schicht, die für Umweltschutz, chemische Beständigkeit und Brandschutz sorgt und gleichzeitig alle anderen Komponenten enthält. Das Mantelmaterial muss diese inneren Komponenten daher vor Gefahren wie Feuchtigkeit, Chemikalien, Abrieb und Feuer schützen und gleichzeitig bestimmte Sicherheitsstandards für die Installationsumgebung erfüllen. Die gängigsten Glasfaserkabelmäntel sind grundsätzlich: LSZH, OFNP, PVC, OFNR.

Kabelmanteltypen verstehen: OFNP, LSZH, OFNR und PVC

OFNP (Optical Fiber Nonconductive Plenum) verstehen

Definition von OFNP-Standards und -Zertifizierungen

OFNP stellt die höchste Brandschutzklasse für Glasfaserkabel dar, die von der National Fire Protection Association und den Underwriters Laboratories festgelegt wurde. OFNP-zertifizierte Kabel verhindern die Ausbreitung von Feuer und bleiben auch unter extremen Brandbedingungen funktionsfähig. Diese Kabel zeichnen sich durch außergewöhnliche selbstverlöschende Eigenschaften aus: Bei einem Flammtest mit Zwangsbelüftung müssen OFNP-Kabel selbstverlöschen, bevor sich die Flammen über die festgelegten Sicherheitsgrenzen hinaus ausbreiten.

Materialzusammensetzung und Sicherheitsmerkmale

Im Gegensatz zu minderwertigen Materialien geben OFNP-Ummantelungen bei Feuer keine giftigen Halogene oder korrosiven Gase ab und erzeugen nur minimalen Rauch. Daher sind sie unverzichtbar für Umgebungen, in denen die Sicherheit von Menschen und die Sicherheit von Geräten oberste Priorität haben. OFNP-Ummantelungen bestehen typischerweise aus Fluorpolymeren oder anderen modernen Materialien, die diese feuerbeständigen Eigenschaften bieten und gleichzeitig Flexibilität und Haltbarkeit gewährleisten.

Anwendungsumgebungen und Vorteile

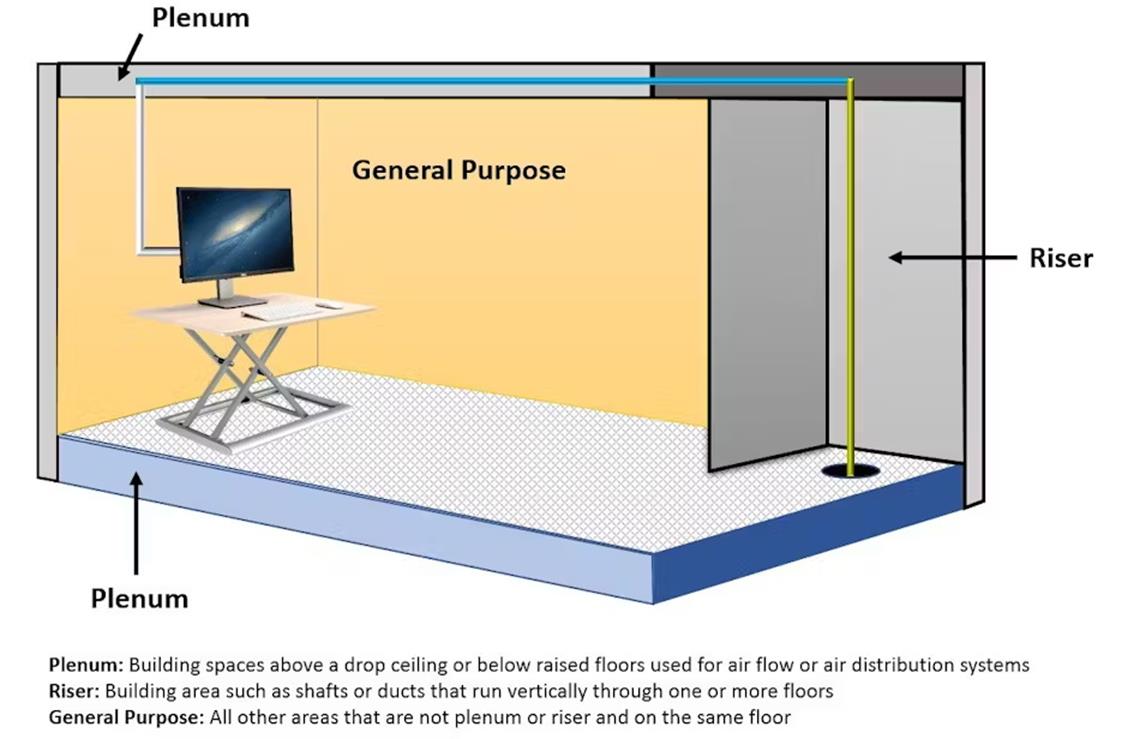

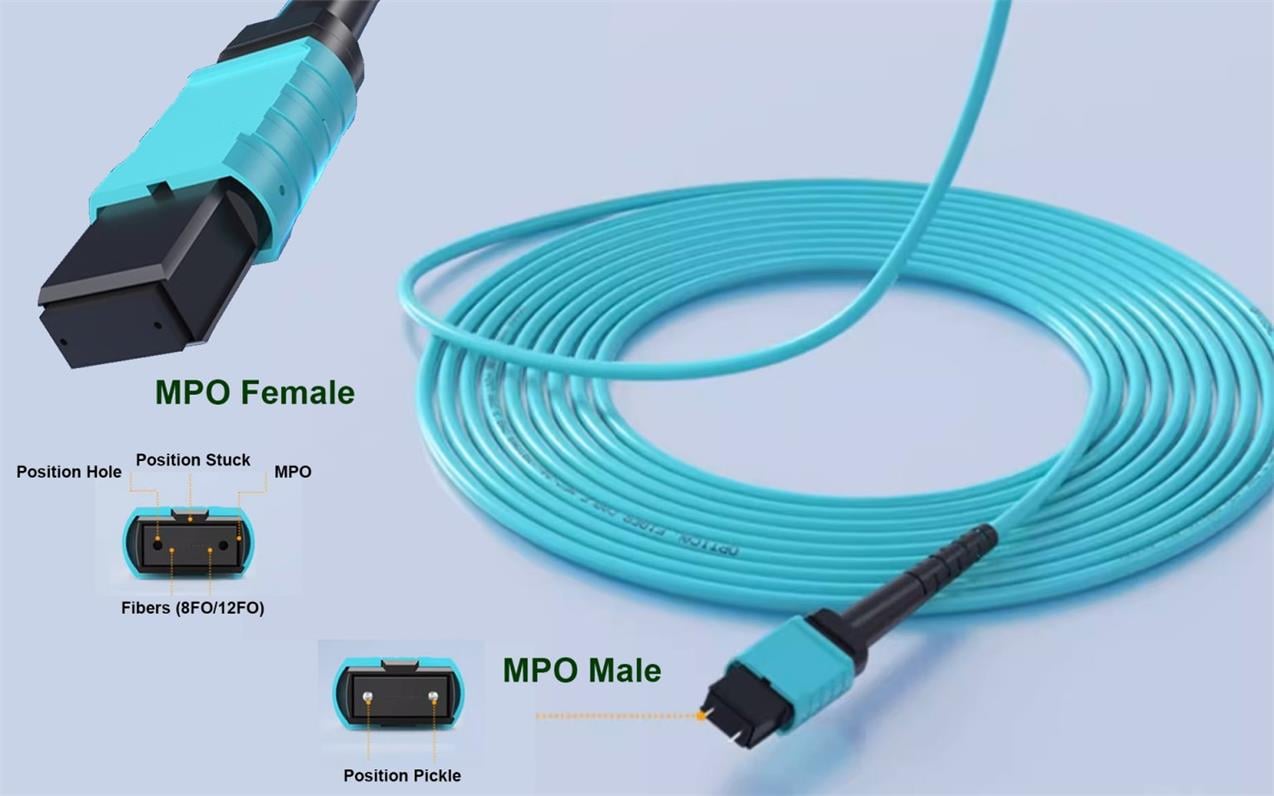

OFNP-zertifizierte Kabel sind speziell für den Einsatz in Plenumräumen vorgeschrieben – den Luftbehandlungsbereichen in Gebäuden, die für die Rückluftzirkulation, Klima- und Lüftungssysteme genutzt werden. Dazu gehören Räume über abgehängten Decken oder unter Doppelböden, die für die Umgebungsluftzirkulation genutzt werden, Abluftkanäle und Lüftungssysteme sowie Gebäudebereiche mit zentralen Lüftungssystemen. Der Hauptvorteil von OFNP-Kabeln liegt in ihrem überlegenen Brandverhalten, das verhindert, dass sie im Brandfall als Brennstoffquelle dienen oder gefährliche Stoffe in die Luftzirkulationssysteme abgeben. Dieser Schutz erstreckt sich auch auf den wertvollen Glasfaserkern im Inneren und gewährleistet so die Signalintegrität auch unter extremen Bedingungen.

LSZH (Low Smoke Zero Halogen) verstehen

Entwicklung und Materialinnovation

LSZH-Mantelmaterialien wurden als Reaktion auf die bekannten Gefahren entwickelt, die von herkömmlichen halogenhaltigen Materialien wie PVC beim Verbrennen ausgehen. LSZH-Verbindungen sind speziell darauf ausgelegt, bei Feuer nur minimalen Rauch und keine halogenierten Gase zu erzeugen. Herkömmliche PVC-Kabel setzen beim Verbrennen Chlorwasserstoffgas frei – eine giftige, ätzende Substanz, die elektronische Geräte beschädigt und ernsthafte Gesundheitsrisiken für den Menschen birgt.

Chemische Zusammensetzung und Brandverhalten

Die Formulierung von LSZH-Materialien umfasst typischerweise Harze auf Polyethylen- oder Ethylenvinylacetatbasis in Kombination mit Metallhydroxiden, die als Flammschutzmittel wirken. Bei Hitzeeinwirkung setzen diese Verbindungen Wasserdampf anstelle giftiger Gase frei, wodurch gleichzeitig brennbare Gase verdünnt und die Rauchentwicklung unterdrückt wird.

Optimale Anwendungsszenarien

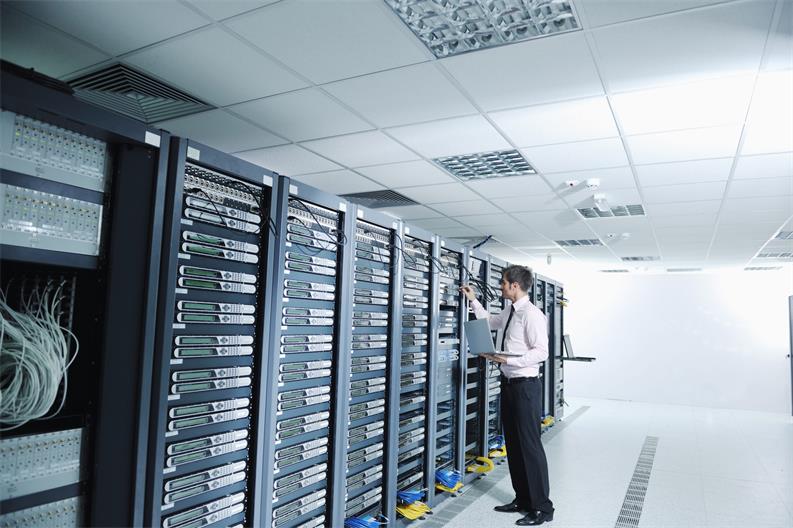

LSZH-Kabel sind besonders wertvoll in engen Räumen mit eingeschränkter Belüftung, in denen die Sicherheit von Personen und Geräten im Vordergrund steht, beispielsweise in öffentlichen Verkehrsmitteln, Telekommunikationsschränken und Rechenzentren, Krankenhäusern und Gesundheitseinrichtungen sowie öffentlichen Gebäuden und Gebäuden mit hoher Personenbelegung. Zu den Vorteilen von LSZH-Ummantelungen gehört ihr verbessertes Sicherheitsprofil bei Bränden, insbesondere die geringere Rauchentwicklung und die Vermeidung korrosiver Säuregase, die empfindliche elektronische Geräte beschädigen können.

OFNR (Optical Fiber Nonconductive Riser) verstehen

Leistungsstandards und Testanforderungen

OFNR stellt die zweite Stufe der Brandschutzklassifizierung für Glasfaserkabel dar. Die OFNR-Standards bieten zwar ebenfalls eine gute Flammbeständigkeit, sind aber weniger streng als die OFNP-Anforderungen. OFNR-Kabel verhindern die vertikale Brandausbreitung zwischen Stockwerken in Gebäudesteigleitungen. Bei Tests mit einer durch einen Ventilator erzeugten Flamme müssen OFNR-Kabel selbstverlöschend sein, bevor sich die Flammen über die festgelegten Sicherheitsgrenzen für vertikale Anwendungen hinaus ausbreiten.

Materialzusammensetzung und Sicherheitsmerkmale

OFNR-Ummantelungen bestehen typischerweise aus modifizierten Polyolefinen oder anderen flammhemmenden Verbindungen, die eine ausreichende Feuerbeständigkeit für vertikale Installationen bieten, ohne die Mehrkosten von Plenum-zertifizierten Materialien. Obwohl OFNR-Kabel beim Verbrennen etwas Rauch entwickeln können, sind sie so konzipiert, dass sie die Flammenausbreitung entlang der Kabellänge begrenzen, insbesondere bei vertikalen Schachtinstallationen.

Installationsanwendungen und Kostenvorteile

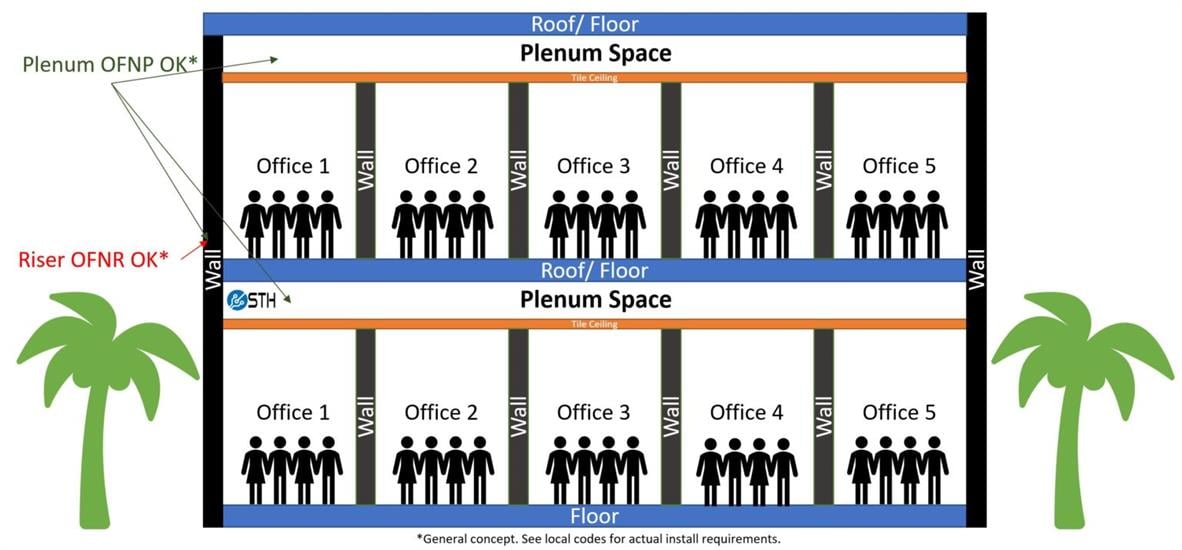

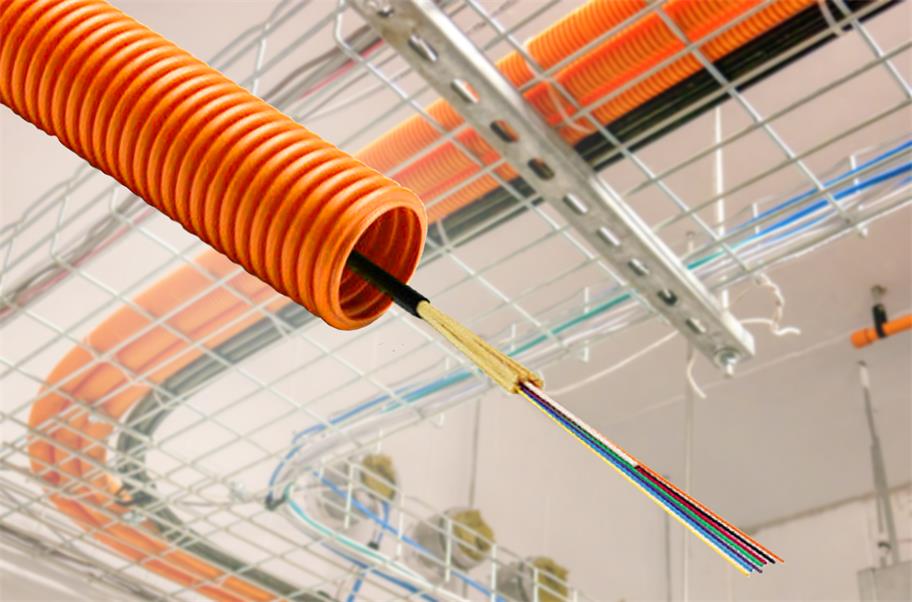

OFNR-Kabel sind in erster Linie für den Einsatz in vertikalen Steigleitungen zwischen Stockwerken in Gebäuden konzipiert, darunter Elektroschränke und vertikale Schächte, Backbone-Verkabelungen zwischen Stockwerken und Bereiche, die nicht für die Klimatisierung genutzt werden. Der Hauptvorteil von OFNR-Kabeln liegt in ihrem ausgewogenen Preis-Leistungs-Verhältnis. Sie bieten ausreichenden Brandschutz für viele Gebäudeanwendungen ohne die höheren Kosten von OFNP-Kabeln.

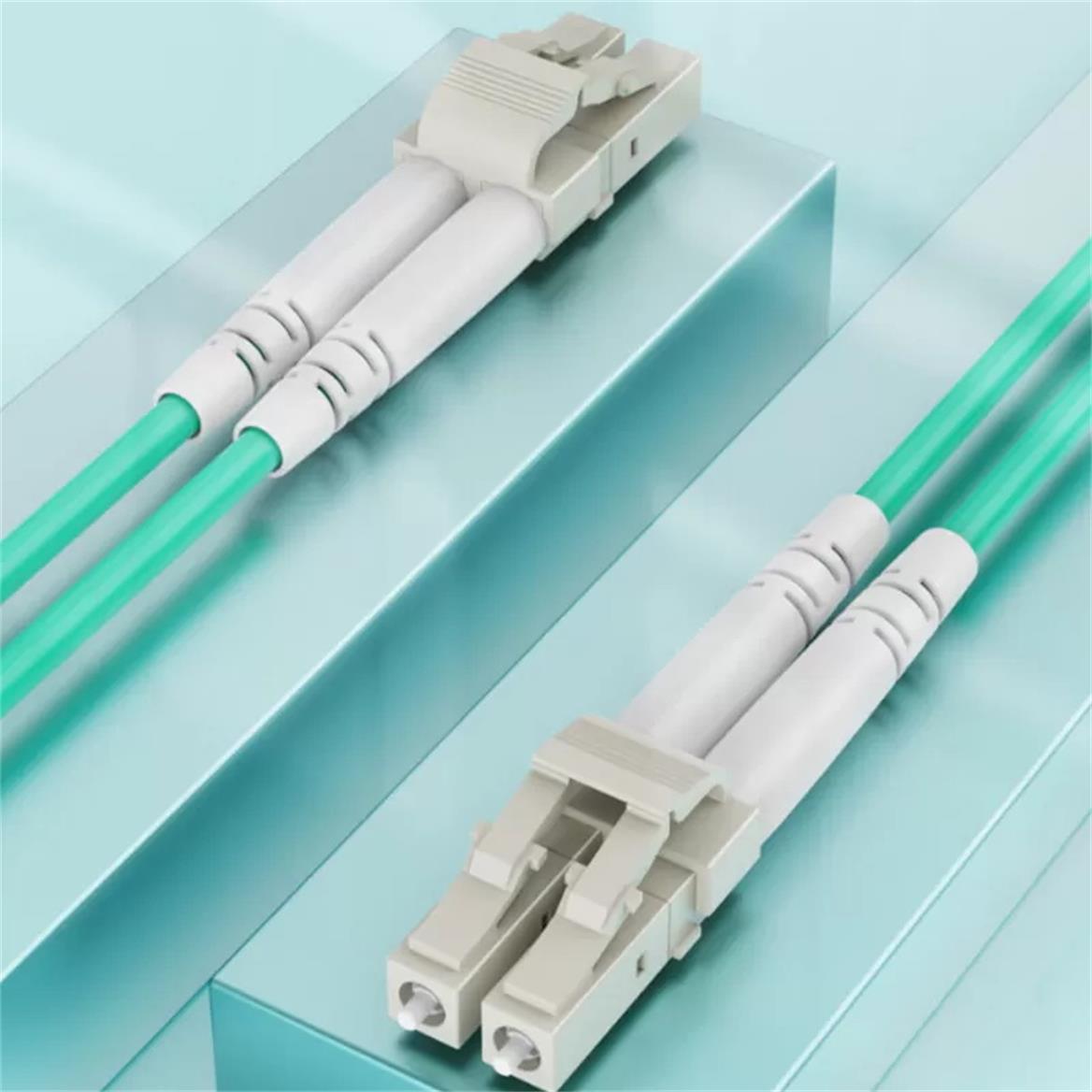

PVC (Polyvinylchlorid) verstehen

Historische Verwendung und Materialeigenschaften

PVC ist seit den 1980er Jahren eines der am häufigsten verwendeten Kabelmantelmaterialien, vor allem aufgrund seiner geringen Kosten, seiner Haltbarkeit und der einfachen Verarbeitung. Standard-PVC-Formulierungen enthalten Chlorverbindungen und Weichmacher, die für Flexibilität sorgen, beim Verbrennen jedoch erheblichen Rauch und giftige Gase erzeugen.

Sicherheitsüberlegungen und Einschränkungen

Bei Feuereinwirkung setzen PVC-Ummantelungen Chlorwasserstoffgas frei – eine ätzende, giftige Substanz, die in Verbindung mit Feuchtigkeit Salzsäure bildet. Darüber hinaus erzeugen PVC-Kabel dichten schwarzen Rauch, der die Sicht bei Lösch- und Evakuierungsmaßnahmen beeinträchtigt. Diese Eigenschaften haben zu einem Rückgang des Einsatzes von PVC-Ummantelungen in Anwendungen geführt, bei denen die Sicherheit von Menschen oder Geräten im Vordergrund steht.

Geeignete Anwendungen und wirtschaftliche Vorteile

Trotz ihrer Sicherheitseinschränkungen finden PVC-ummantelte Kabel weiterhin Anwendung, darunter Außeninstallationen mit ausreichender Belüftung, Punkt-zu-Punkt-Verbindungen in gut belüfteten Bereichen, temporäre Installationen oder kostensensitive Projekte sowie Anwendungen, bei denen der Brandschutz anderweitig gewährleistet werden muss. Zu den Vorteilen von PVC-Ummantelungen zählen ihre bewährte Haltbarkeit, hervorragende Feuchtigkeitsbeständigkeit, Flexibilität und niedrige Kosten.

Vergleichende Analyse: Anwendungs- und Leistungsparameter

Die Auswahl des Kabelmantels stellt ein komplexes Zusammenspiel zwischen Sicherheitsanforderungen, Umgebungsbedingungen und praktischen Überlegungen dar. Jeder Manteltyp verfügt über unterschiedliche Eigenschaften, die ihn für bestimmte Anwendungen geeignet machen, während er für andere Anwendungen Einschränkungen mit sich bringt.

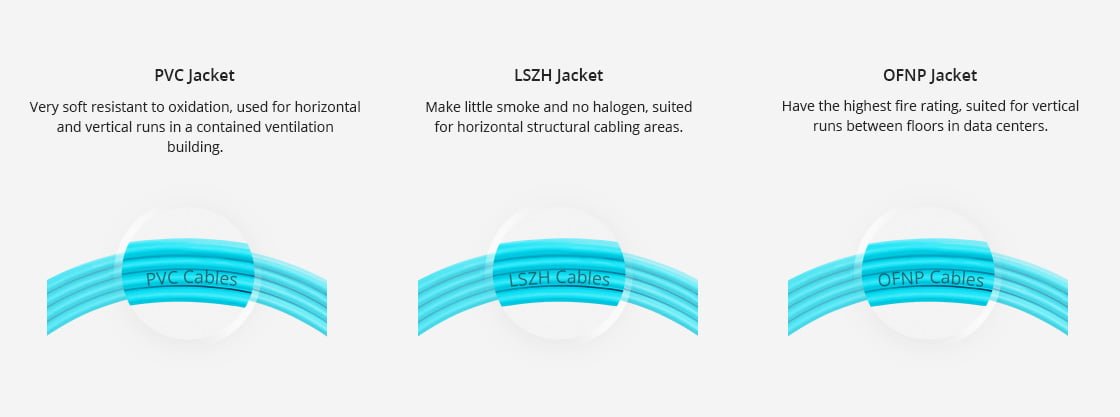

Umfassender Vergleich von OFNP, LSZH, OFNR und PVC

Die folgende Tabelle bietet einen umfassenden Überblick über die Abstufung dieser vier Manteltypen hinsichtlich wichtiger Entscheidungskriterien und veranschaulicht das für Glasfaserinstallationen verfügbare Schutzspektrum.

Tabelle 1: Umfassender Vier-Wege-Jackenvergleich

Dieser umfassende Vergleich verdeutlicht die grundlegenden Kompromisse zwischen Sicherheit, Leistung und Kosten. OFNP ist die Premiumlösung, wenn Sicherheit unverzichtbar ist, während LSZH speziellen Schutz vor Rauch und Toxizität bietet. OFNR bietet eine ausgewogene Leistung für vertikale Anwendungen, und PVC bleibt die wirtschaftliche Wahl, wenn das Brandrisiko minimal ist.

OFNP vs. LSZH Vergleich:

Die Beziehung zwischen OFNP und LSZH stellt einen der subtilsten Unterschiede bei der Auswahl von Kabelmänteln dar und wird selbst von erfahrenen Fachleuten oft missverstanden.

Tabelle 2: OFNP vs. LSZH – Hochleistungsnuancen

Dieser Vergleich zeigt, dass OFNP und LSZH unterschiedliche Aspekte des Brandschutzes berücksichtigen. OFNP befasst sich grundsätzlich mit der Verhinderung der Brandausbreitung über Lüftungssysteme, während LSZH den Schutz von Leben und Geräten durch Minimierung von Rauch- und Giftemissionen im Fokus hat. Im Idealfall werden LSZH-Materialien verwendet, die den OFNP-Standards entsprechen und umfassenden Schutz sowohl vor Brandausbreitung als auch vor gefährlichen Sekundäreffekten bieten.

Vergleich OFNR vs. PVC:

Die Wahl zwischen OFNR und PVC stellt bei der Kabelspezifikation möglicherweise den häufigsten Kosten-Sicherheits-Entscheidungspunkt dar, insbesondere bei Anwendungen, bei denen keine Plenum-Bewertung erforderlich ist.

Tabelle 3: OFNR vs. PVC – Sicherheit vs. Wirtschaftlichkeit

Dieser Vergleich unterstreicht die erheblichen Sicherheitsvorteile von OFNR gegenüber PVC, insbesondere bei vertikalen Installationen, bei denen sich Feuer schnell zwischen den Stockwerken ausbreiten kann. Während PVC für einige Außen- oder Industrieanwendungen akzeptabel sein mag, ist es aufgrund seiner Verbrennungseigenschaften für alle bewohnten Räume problematisch. Das beim Verbrennen von PVC freigesetzte Chlorwasserstoffgas bildet in Verbindung mit Feuchtigkeit Salzsäure – eine ernste Gefahr für die menschlichen Atemwege und elektronische Geräte.


Auswahlkriterien: Das richtige Mantelmaterial wählen

Überlegungen zur Umweltanwendung

Die Auswahl des geeigneten Mantelmaterials erfordert die sorgfältige Berücksichtigung mehrerer Faktoren, angefangen bei der Anwendungsumgebung. Für Plenum-Räume sind OFNP-Kabel erforderlich, während Steigleitungsanwendungen mindestens OFNR-Kabel erfordern . Bei Außeninstallationen kann PVC verwendet werden, aus Gründen der Umweltbeständigkeit sollte jedoch LSZH in Betracht gezogen werden. In geschlossenen Räumen sollte LSZH verwendet werden, um Rauch und giftige Emissionen zu minimieren.

Anforderungen zur Einhaltung gesetzlicher Vorschriften

Sicherheitsvorschriften und -standards müssen die Auswahlentscheidungen leiten. Dazu gehören die Einhaltung lokaler Bauvorschriften und Versicherungsanforderungen, die Erfüllung der NFPA-Standards, die Einhaltung anwendungsspezifischer UL-Bewertungen und die Konformität mit internationalen Standards für globale Projekte.

Wirtschaftliche Analyse und Wertermittlung

Bei der Analyse der Gesamtbetriebskosten sollten die anfänglichen Materialkosten berücksichtigt werden, wobei PVC am günstigsten ist, gefolgt von OFNR und OFNP, die am teuersten sind. Außerdem sollten die Installationskosten (da Premiumkabel möglicherweise spezielle Handhabungstechniken erfordern) und die potenziellen Haftungskosten (da minderwertige Mantelmaterialien im Brandfall eine größere Haftung verursachen können) berücksichtigt werden. Außerdem sollte der Wert des Geräteschutzes durch LSZH- und OFNP-Materialien berücksichtigt werden.

Leistungsspezifikationsbewertung

Auch die Leistungsanforderungen müssen bewertet werden, darunter Flexibilitätsanforderungen, da einige Materialien eine größere Flexibilität für enge Räume bieten, Haltbarkeitsanforderungen für Außenanwendungen, die möglicherweise spezielle UV-beständige Verbindungen erfordern, Überlegungen zur Temperaturtoleranz und Anforderungen an die chemische Beständigkeit für industrielle Umgebungen.

Auswirkungen auf die Glasfaserindustrie

Regulatorische Entwicklung und Entwicklung von Standards

Die Entwicklung der Mantelmaterialien spiegelt den wachsenden Fokus der Glasfaserindustrie auf Sicherheit, Zuverlässigkeit und Umweltverantwortung wider. Mehrere Trends beeinflussen die Entwicklung und Auswahl von Mantelmaterialien, darunter zunehmende Regulierung durch strengere Bauvorschriften und Sicherheitsstandards, die den Einsatz von Kabeln mit höherer Nennleistung vorantreiben.

Technologische Innovation und Materialfortschritte

Die Materialinnovation schreitet mit neuen Verbindungen wie TPU-basierten Materialien voran, die verbesserten Schutz und verbesserte Umwelteigenschaften bieten. Das wachsende Bewusstsein informierter Verbraucher und Installateure führt zu einer Nachfrage nach sichereren Kabeloptionen, die sowohl Menschen als auch Geräte schützen.

Integration von Nachhaltigkeit und Umweltaspekten

Umweltaspekte gewinnen zunehmend an Bedeutung, da LSZH und andere halogenfreie Materialien Nachhaltigkeitsinitiativen über den gesamten Produktlebenszyklus hinweg unterstützen. Ein weiterer wichtiger Trend ist die Leistungsintegration, da Ummantelungen zunehmend so konzipiert werden, dass sie sowohl vor Brandgefahren als auch vor mechanischen Schäden am empfindlichen Faserkern schützen.

Zukünftige Trends und Marktrichtung

Diese Trends deuten auf eine weitere Abkehr von PVC bei Innenanwendungen und eine Hinwendung zu Spezialmaterialien wie LSZH und OFNP hin, die sowohl Brandschutz als auch hervorragenden Schutz für die wertvollen Glasfasern im Inneren bieten.

Fazit: Schützen Sie Ihren Netzwerkkern mit dem richtigen Kabelmantel

Die Auswahl des Mantelmaterials für Glasfaserkabel ist ein kritischer Entscheidungspunkt bei der Netzwerkgestaltung, bei dem Leistungsanforderungen, Sicherheitsaspekte und wirtschaftliche Faktoren abgewogen werden müssen. Während die hochwertigen Glasfasern im Kern dieser Kabel die eigentliche Datenübertragung übernehmen, ist es der oft übersehene Mantel, der darüber entscheidet, ob diese Fasern verschiedenen Umweltbelastungen standhalten und bei Katastrophen Mensch und Ausrüstung schützen.

OFNP-Kabel bieten höchsten Brandschutz für Plenumräume, während LSZH-Materialien durch reduzierte Rauch- und Giftemissionen für mehr Sicherheit sorgen. OFNR-Kabel bieten eine ausgewogene Lösung für vertikale Anwendungen, und PVC ist für entsprechende Umgebungen weiterhin eine kostengünstige Option. Jedes Material dient spezifischen Zwecken zum Schutz der wertvollen Kernkomponenten – Glasfasern, Beschichtungen und Festigkeitsträger –, die die Glasfaserkommunikation ermöglichen.

Da sich Netzwerktechnologien ständig weiterentwickeln und Daten für den Betrieb immer wichtiger werden, gewinnt die Schutzfunktion von Kabelmänteln zunehmend an Bedeutung. Durch das Verständnis dieser Materialunterschiede und fundierte Auswahlentscheidungen können Netzwerkplaner und -installateure sowohl optimale Leistung als auch angemessene Sicherheitsstandards für ihre Glasfaserinstallationen gewährleisten.

FAQs

Kann ein Kabel sowohl LSZH als auch OFNP/OFNR sein?

Ja, absolut. Tatsächlich ist dies üblich. LSZH bezieht sich auf die Materialzusammensetzung, während OFNP/OFNR Leistungsklassen sind, die ein fertiges Kabel durch Sicherheitstests erreicht. Ein Kabel mit LSZH-Mantel kann als OFNP oder OFNR geprüft und zertifiziert werden. Sie werden häufig Produkte mit der Bezeichnung „Dual Rated (OFNR/LSZH)“ finden.

Wie wähle ich die richtige Glasfaserkabelummantelung aus?

Die Wahl hängt stark von der Installationsumgebung und den örtlichen Brandschutzvorschriften ab.

OFNP-Kabel (Plenum): Erforderlich für Räume, die für Umgebungsluft genutzt werden (Luftbehandlungs-/Plenumräume), wie z. B. der Raum über einer abgehängten Decke oder unter einem Doppelboden, der als Luftrückführung dient. Dies ist die strengste Bewertung.

OFNR-Kabel (Steigleitung): Wird für die vertikale Verlegung von Kabeln in Schächten oder Steigleitungen zwischen Stockwerken verwendet. Seine Hauptfunktion besteht darin, die Ausbreitung von Feuer zwischen Stockwerken zu verhindern. Es kann nicht in Hohlräumen ohne spezielle Leitungen verwendet werden.

LSZH-Kabel: Wird häufig für sicherheitskritische Bereiche wie Rechenzentren, Krankenhäuser, öffentliche Verkehrsmittel und enge Räume gewählt, in denen die Evakuierung von Personen schwierig sein kann. Der Hauptvorteil besteht in der Reduzierung der Rauchvergiftung und dem Schutz empfindlicher Geräte vor korrosiven Gasen.

PVC-Kabel: Wird normalerweise in allgemeinen Anwendungen verwendet, bei denen die Brandschutzvorschriften weniger streng sind oder die Kosten im Vordergrund stehen.

Ist ein Kabel mit der Bezeichnung „LSZH“ immer sicher?

Nicht unbedingt. Der Begriff „LSZH“ wird manchmal als Werbeaussage ohne unabhängige Überprüfung verwendet. Für kritische Anwendungen ist es wichtig, Kabel zu wählen, die unabhängig geprüft und zertifiziert sind und internationalen Sicherheitsstandards wie IEC 61034 (für Rauchdichte) und IEC 60754 (für Halogengehalt) entsprechen. Seriöse Hersteller stellen Prüfdokumente zur Verfügung.

Warum ist OFNP-Kabel teurer als OFNR?

OFNP-Kabel müssen die strengsten Standards hinsichtlich Flammbeständigkeit und geringer Rauchentwicklung erfüllen, da sie für Räume mit Luftzirkulation konzipiert sind, in denen sich Feuer extrem schnell ausbreiten kann. Die für diese höchste Bewertung erforderlichen Materialien und Konstruktionen sind mit höheren Kosten verbunden.
