Optischer Kabelsplitter

Im Zeitalter von Hochgeschwindigkeitsbreitband und 5G-Konnektivität ist die Nachfrage nach effizienter und zuverlässiger Glasfaserinfrastruktur so groß wie nie zuvor. Das Herzstück dieser Infrastruktur bildet eine entscheidende Komponente: der  optische Kabelsplitter . Dieses Gerät spielt eine zentrale Rolle in passiven optischen Netzwerken (PONs), da es die Verteilung optischer Signale an mehrere Endbenutzer unter Wahrung der Signalintegrität ermöglicht.

Was ist ein optischer Kabelsplitter?

Ein optischer Kabelsplitter, auch Glasfasersplitter genannt, ist eine passive optische Komponente, die ein einzelnes eingehendes optisches Signal in einem vordefinierten Verhältnis in mehrere ausgehende Signale aufteilt (oder je nach Anwendung mehrere eingehende Signale zu einem einzigen kombiniert). Im Gegensatz zu aktiven Netzwerkkomponenten (wie Verstärkern oder Routern) benötigen Splitter keine externe Stromquelle. Sie nutzen die Prinzipien der Lichtausbreitung zur Signalverteilung und sind daher energieeffizient und wartungsarm.

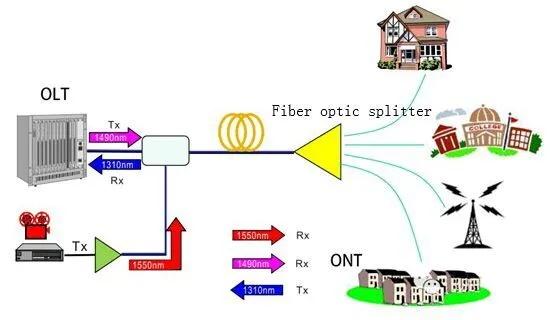

Die Hauptfunktion eines optischen Kabelsplitters besteht darin, die Signalfreigabe in PONs zu ermöglichen, dem Rückgrat von Fiber-to-the-Home (FTTH), Fiber-to-the-Building (FTTB) und Unternehmens-Glasfasernetzen. Durch die Aufteilung einer optischen Hauptleitung in mehrere Zweige können Dienstanbieter Dutzende von Benutzern an eine einzige Zentrale anschließen, was die Infrastrukturkosten senkt und die Netzwerkbereitstellung vereinfacht. Beispielsweise kann ein 1×32-Splitter ein eingehendes Signal von einem PON-OLT (Optical Line Terminal) an 32 verschiedene optische Netzwerkeinheiten (ONUs) in Privathaushalten oder Büros weiterleiten – und das ohne Kompromisse bei der Signalqualität.

Die zwei Haupttypen von optischen Kabelsplittern

Optische Kabelsplitter dienen zwar einem einheitlichen Zweck, werden jedoch mit zwei unterschiedlichen Technologien hergestellt, die jeweils einzigartige Vorteile und Anwendungsfälle bieten. Das Verständnis der Unterschiede zwischen diesen Typen ist entscheidend für die Auswahl des richtigen Splitters für ein bestimmtes Netzwerkszenario.

FBT-Koppler (Fused Biconical Taper Splitters)

FBT-Koppler (Fused Biconical Taper Splitter) sind die traditionelle Art optischer Splitter, benannt nach ihrem Herstellungsverfahren: Zwei oder mehr optische Fasern werden miteinander verschmolzen und unter hoher Temperatur verjüngt (gedehnt), um einen gemeinsamen Lichtausbreitungsbereich zu schaffen. Dieses Design ermöglicht die Aufteilung des Lichts zwischen den Fasern basierend auf der Geometrie des Konus.

Hauptmerkmale:

Kostengünstig: FBT-Koppler sind in der Regel weniger teuer in der Herstellung als ihre PLC-Gegenstücke, was sie ideal für kleine Anwendungen (z. B. 1×2- oder 2×2-Konfigurationen) macht, bei denen das Budget eine Priorität darstellt.

Einfachheit: Ihr unkompliziertes Design gewährleistet eine einfache Integration in Netzwerke mit geringer Dichte, wie z. B. kleine Büroumgebungen oder Punkt-zu-Punkt-Glasfaserverbindungen.

Einschränkungen: FBT-Koppler eignen sich weniger für Anwendungen mit hoher Dichte (z. B. 1×16- oder 1×32-Splits), da der Signalverlust mit der Anzahl der Ausgangsports zunimmt. Außerdem benötigen sie mehr Platz, was in platzbeschränkten Umgebungen wie Rechenzentren eine Einschränkung darstellen kann.

PLC-Splitter (Planar Lightwave Circuit Splitter)

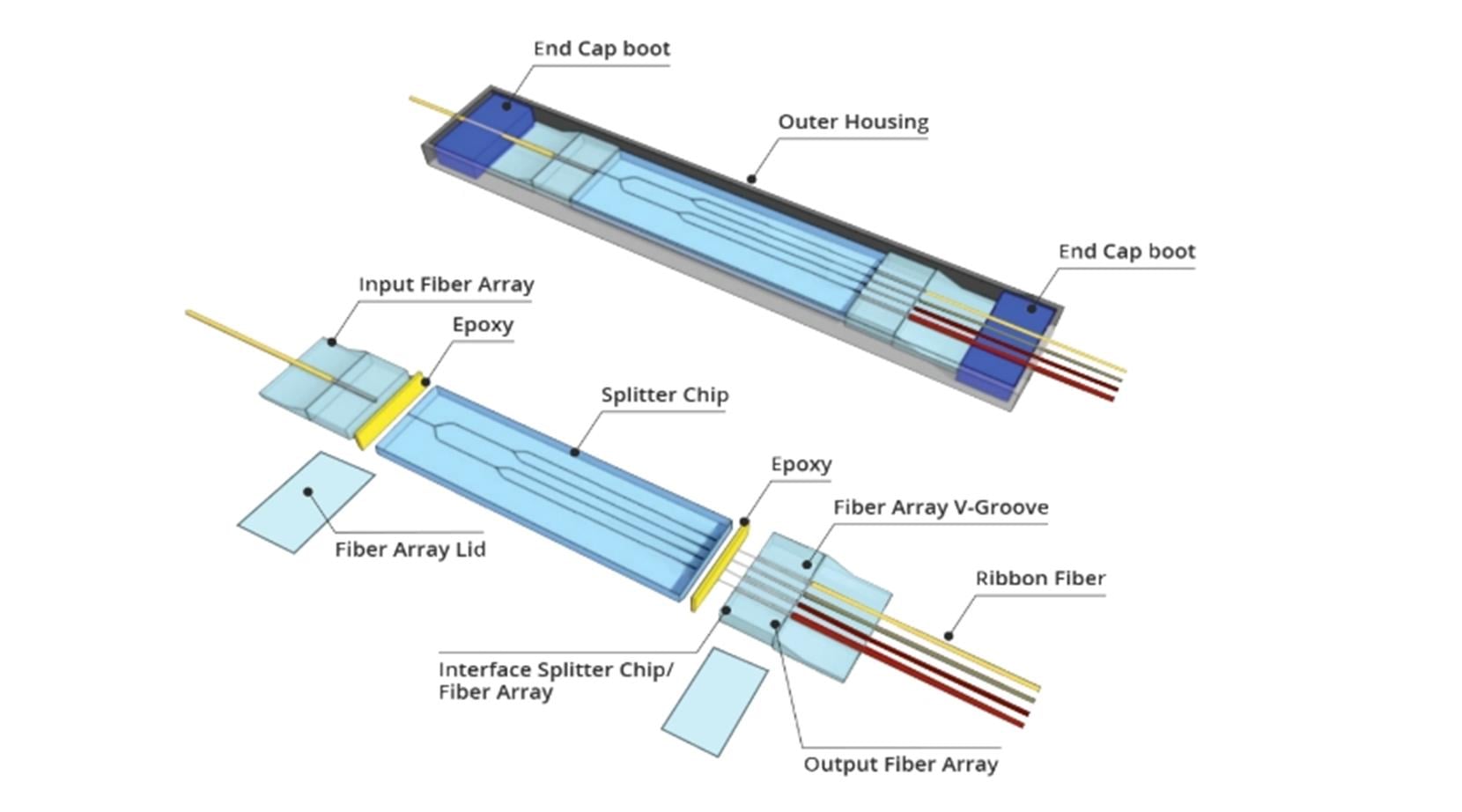

PLC-Splitter sind der moderne Standard für Glasfasernetze mit hoher Dichte und nutzen die planare Lichtwellenleitertechnologie – eine miniaturisierte optische Schaltung, die auf ein Silizium- oder Glassubstrat geätzt wird. Dieses Design ermöglicht eine präzise Signalaufteilung auf Dutzende von Ports bei gleichzeitig kompakten Abmessungen.

Hauptmerkmale:

Kompakte Größe: PLC-Splitter sind deutlich kleiner als FBT-Koppler, selbst bei Konfigurationen mit vielen Ports (z. B. 1×64 oder 2×32). Dadurch eignen sie sich ideal für dichte Umgebungen wie Rechenzentren, Telekommunikationsschränke oder FTTH-Installationen mit begrenztem Platzangebot.

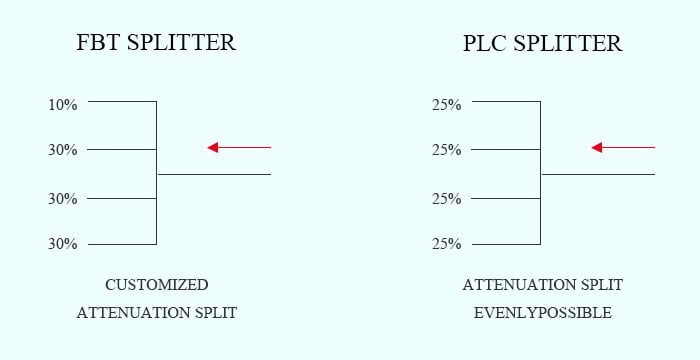

Gleichmäßige Leistung: PLC-Splitter bieten eine gleichmäßige Einfügungsdämpfung (Signalreduzierung) über alle Ausgangsports und gewährleisten so eine gleichmäßige Signalqualität für alle angeschlossenen Benutzer. Beispielsweise weist ein 1×8-PLC-Splitter nahezu identische Dämpfungen für alle acht Ausgangssignale auf – ein wichtiges Merkmal für PONs.

Breite Kompatibilität: Sie unterstützen einen breiten Betriebswellenlängenbereich (normalerweise 1260–1650 nm) und sind daher mit allen wichtigen PON-Standards kompatibel, einschließlich EPON (Ethernet PON) und GPON (Gigabit PON) – den beiden am häufigsten verwendeten Technologien für FTTH-Netzwerke.

Haltbarkeit: PLC-Splitter sind beständig gegenüber Umweltfaktoren wie Temperaturschwankungen (-40 °C bis 85 °C sowohl bei Betrieb als auch bei Lagerung) und mechanischer Belastung und gewährleisten so langfristige Zuverlässigkeit im Außenbereich oder in rauen Innenumgebungen.

Anwendungen von optischen Kabelsplittern

Optische Kabelsplitter sind vielseitige Komponenten, deren Anwendungsbereiche sich über Verbraucher-, Unternehmens- und Industrienetzwerke erstrecken. Ihr passives Design und ihre zuverlässige Leistung machen sie in den folgenden Szenarien unverzichtbar:

Fiber-to-the-Home (FTTH) und Fiber-to-the-Premises (FTTP)

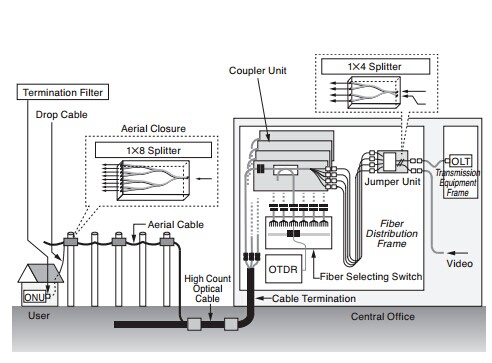

FTTH/FTTP-Netze sind der Goldstandard für Breitbandanschlüsse im privaten Bereich und bringen Gigabit-Geschwindigkeiten in die Haushalte. PLC-Splitter bilden das Rückgrat dieser Netze: Ein einzelner OLT-Port in einer Vermittlungsstelle ist mit einem 1×32- oder 1×64-PLC-Splitter verbunden, der dann Signale an 32 oder 64 einzelne Haushalte weiterleitet. Diese „Point-to-Multipoint“-Architektur reduziert den Bedarf an redundanten Glasfaserleitungen, senkt die Bereitstellungskosten für Dienstanbieter und gewährleistet gleichzeitig schnelles, stabiles Internet für die Nutzer.

Unternehmens- und Rechenzentrumsnetzwerke

In Unternehmensumgebungen (z. B. Bürogebäuden, Campusgeländen) ermöglichen optische Splitter die gemeinsame Nutzung von Glasfaserverbindungen zwischen Abteilungen oder Stockwerken. Beispielsweise kann ein 2×8-PLC-Splitter zwei OLT-Ports mit acht verschiedenen Büroeinheiten verbinden und so jedem Team dedizierte Glasfaserverbindungen bereitstellen. In Rechenzentren vereinfachen rackmontierte PLC-Splitter (z. B. 1HE-19-Zoll-Gehäuse) die Signalverteilung zwischen Servern, Speichersystemen und Netzwerk-Switches und unterstützen bandbreitenintensive Anwendungen wie Cloud Computing und Big Data.

Telekommunikations-Backbones

Telekommunikationsbetreiber nutzen optische Splitter, um die Reichweite ihrer zentralen Glasfasernetze zu erweitern. In ländlichen Gebieten mit geringer Nutzerdichte kann beispielsweise ein 1×16-FBT-Koppler verwendet werden, um eine kleine Gruppe von Nutzern an ein regionales OLT anzuschließen, während in städtischen Gebieten mit hoher Nutzerdichte 1×64- oder 1×128-PLC-Splitter erforderlich sind, um große Verkehrsmengen zu bewältigen. Splitter spielen auch in 5G-Netzen eine Rolle, da sie die Verbindung von Kleinzellen (Basisstationen mit geringer Leistung) über Glasfaser mit Makrozellentürmen ermöglichen.

Spezialisierte Branchen

In Branchen wie der Luft- und Raumfahrt, der Verteidigung und der medizinischen Bildgebung sind polarisationserhaltende (PM) PLC-Splitter unverzichtbar. Diese Splitter bewahren den Polarisationszustand des Lichts und gewährleisten so eine präzise Datenübertragung für Anwendungen wie Satellitenkommunikation, laserbasierte medizinische Geräte und hochpräzise Sensoren. Beispielsweise könnte ein PM-PLC-Splitter im Glasfasernetz eines Krankenhauses eingesetzt werden, um hochauflösende MRT-Bilder ohne Signalverzerrung zu übertragen.

Warum sollten Sie sich für hochwertige optische Kabelsplitter entscheiden?

Die Leistung eines Glasfasernetzes hängt von seinen Komponenten ab – und Glasfaserkabelsplitter bilden da keine Ausnahme. Die Investition in hochwertige Splitter (wie sie Fibermart anbietet) bietet drei wesentliche Vorteile:

Langfristige Zuverlässigkeit: Hochwertige PLC-Splitter werden nach strengen Industriestandards hergestellt und verfügen über robuste Gehäuse (z. B. ABS-Boxen) und präzisionsgeätzte Schaltkreise, die Verschleiß, Temperaturschwankungen und Feuchtigkeit standhalten. Dies reduziert den Wartungs- und Austauschbedarf und senkt die Gesamtbetriebskosten im Laufe der Zeit.

Gleichbleibende Signalqualität: Billige Splitter minderer Qualität weisen häufig hohe Einfügungsdämpfungen, mangelnde Gleichmäßigkeit oder instabile Rückflussdämpfungen auf – Probleme, die zu langsamen Internetgeschwindigkeiten, Verbindungsabbrüchen oder Netzwerkausfällen führen. Premium-Splitter (wie die P-Grade-PLC-Splitter von Fibermart) gewährleisten minimale Signalverluste und eine gleichmäßige Leistung über alle Ports hinweg, sodass die Endbenutzer verbunden und zufrieden bleiben.

Skalierbarkeit: Steigende Netzwerkanforderungen (z. B. mehr Benutzer, höhere Bandbreitenanforderungen) ermöglichen die Erweiterung mit hochwertigen Splittern. Beispielsweise kann ein 1×32-PLC-Splitter auf ein 1×64-Modell aufgerüstet werden, ohne das gesamte Netzwerk zu erneuern. Dies erleichtert Dienstanbietern die Anpassung an veränderte Anforderungen.

Zusammenfassung

Optische Kabelsplitter sind die heimlichen Helden moderner Glasfasernetze. Von der Bereitstellung von Gigabit-FTTH-Verbindungen in Privathaushalten bis hin zum Betrieb hochverdichteter Rechenzentren ermöglichen diese passiven Komponenten eine effiziente und kostengünstige Signalverteilung. Durch das Verständnis der Unterschiede zwischen FBT- und PLC-Splittern und die Wahl hochwertiger Produkte können Netzbetreiber robuste, skalierbare Glasfaserinfrastrukturen aufbauen, die den Anforderungen der heutigen digitalen Welt gerecht werden.
