PM-Glasfaser-Splitter

In hochpräzisen optischen Kommunikationssystemen, bei denen die Signalpolarisationsintegrität die Leistung direkt beeinflusst, versagen herkömmliche Glasfasersplitter oft. Hier erweist sich der PM-Glasfasersplitter (Polarization Maintaining Fiber Splitter) als entscheidende Lösung. Im Gegensatz zu Standardsplittern, die die Polarisationszustände stören, bewahrt der PM-Glasfasersplitter die lineare Polarisation optischer Signale und teilt sie gleichzeitig in mehrere Ausgänge auf. Dies macht ihn unverzichtbar für Anwendungen wie Luft- und Raumfahrt, Verteidigung, faseroptische Sensorik und Hochgeschwindigkeitsdatenübertragung. Dieser Leitfaden untersucht die Grundprinzipien, Typen, wichtigsten Spezifikationen, Anwendungen und Auswahlkriterien des PM-Glasfasersplitters und zeigt, warum er ein Eckpfeiler moderner polarisationsempfindlicher optischer Netzwerke ist.

PM-Glasfasersplitter verstehen: Was es ist und wie es funktioniert

Im Kern ist ein PM-Fasersplitter eine spezielle optische Komponente, die ein einzelnes optisches Eingangssignal in zwei oder mehr Ausgangssignale aufspaltet – wobei die ursprüngliche Polarisation des Eingangssignals erhalten bleibt. Dies unterscheidet ihn von herkömmlichen Fasersplittern, die häufig die Polarisation verfälschen, was zu einer Signalverschlechterung in Systemen führt, die auf eine konsistente Polarisation angewiesen sind (z. B. kohärente Kommunikation, Lidar und faseroptische Gyroskope).

Die Funktionalität eines PM-Fasersplitters hängt von zwei Schlüsselelementen ab: polarisationserhaltende (PM) Faser und Präzisions-Splitting-Technologie.

PM-Faser-Grundlage : Die meisten PM-Faser-Splittereinheiten verwenden PM-PANDA-Fasern (einen gängigen PM-Fasertyp), die über zwei parallel zum Faserkern verlaufende Spannungsstäbe verfügen. Diese Stäbe erzeugen eine kontrollierte Doppelbrechung im Kern und zwingen das Licht, sich entlang einer von zwei unterschiedlichen Achsen auszubreiten: der „langsamen Achse“ oder der „schnellen Achse“. Um eine optimale Leistung zu gewährleisten, muss linear polarisiertes Eingangslicht auf die langsame Achse der PM-Faser ausgerichtet sein. Diese Ausrichtung garantiert das angegebene Teilungsverhältnis und sorgt für ein hohes Polarisations-Extinktions-Verhältnis (PER), ein kritisches Maß für die Polarisationsintegrität.

Aufteilungsmechanismus : Der PM-Fasersplitter nutzt entweder Planar Lightwave Circuit (PLC) oder Fused Biconic Taper (FBT) zur Signalaufteilung. PLC-basierte Splitter nutzen einen durchgehenden Wellenleiter zur gleichmäßigen Lichtaufteilung und eignen sich daher ideal für Anwendungen mit hoher Kanalanzahl (z. B. 1×32- oder 2×64-Splits). FBT-basierte Splitter hingegen verschmelzen zwei oder mehr PM-Fasern und verjüngen sie, um Licht zwischen den Kernen zu koppeln. Dies bietet Flexibilität für individuelle Aufteilungsverhältnisse. In beiden Fällen stellt das Design sicher, dass die Polarisation an allen Ausgangsports erhalten bleibt – Signalverluste und Instabilitäten durch Polarisationsverzerrung werden vermieden.

Wichtige Typen von PM-Fasersplittern: Auf unterschiedliche Anwendungsanforderungen zugeschnitten

Nicht alle PM-Glasfasersplitter-Lösungen sind gleich – sie sind auf spezifische Netzwerkanforderungen ausgelegt, von der Kanalanzahl bis hin zur Verpackungs- und Splitting-Technologie. Das Verständnis dieser Typen ist entscheidend für die Auswahl des richtigen PM-Glasfasersplitters für Ihren Anwendungsfall.

1. Durch Splitting-Technologie: PLC vs. FBT PM Fiber Splitter

Die beiden wichtigsten Technologien, die beim Design von PM-Glasfasersplittern verwendet werden, sind PLC und FBT, jede mit einzigartigen Vorteilen für unterschiedliche Szenarien:

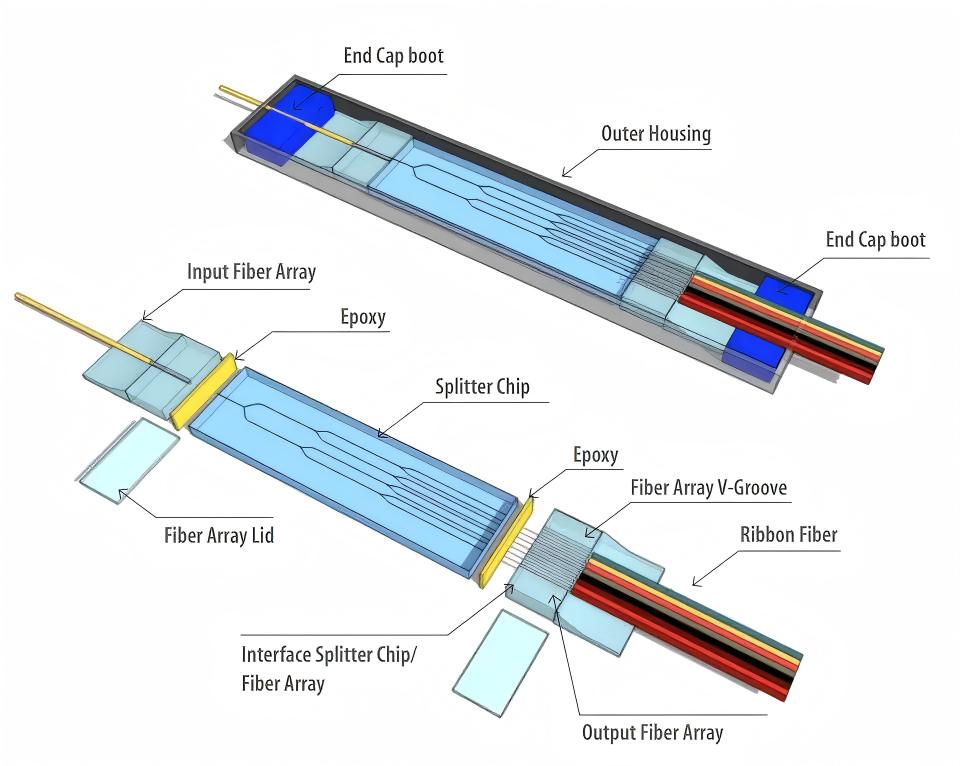

PLC PM-Fasersplitter : Dieser Typ verwendet einen planaren Wellenleiter (auf ein Siliziumsubstrat geätzt), um Signale gleichmäßig aufzuteilen. Er eignet sich hervorragend für Anwendungen mit hoher Kanalanzahl (unterstützt Aufteilungen wie 1×64 oder 2×128) und bietet geringe Einfügungsdämpfung, ausgezeichnete Gleichmäßigkeit des Aufteilungsverhältnisses und hohe Zuverlässigkeit. PLC PM-Fasersplitter eignen sich ideal für dichte optische Netzwerke – wie Rechenzentren für kohärente Kommunikation oder faseroptische Sensorarrays –, bei denen eine gleichbleibende Leistung über mehrere Ausgänge hinweg entscheidend ist. Sie arbeiten außerdem über eine große Bandbreite (±40 nm um Mittenwellenlängen wie 630 nm, 780 nm, 980 nm, 1310 nm und 1550 nm) und sind daher vielseitig für Mehrwellenlängensysteme geeignet.

FBT PM-Fasersplitter : FBT-Splitter (Fused Biconic Taper) werden durch Verschmelzen von PM-Faserkernen und Verjüngen des verschmolzenen Abschnitts zur Steuerung der Lichtkopplung hergestellt. Sie eignen sich gut für Anwendungen mit geringer Kanalanzahl (z. B. 1×2- oder 2×2-Splits) und können für spezifische Splittverhältnisse (nicht nur symmetrische Splits) angepasst werden. FBT PM-Fasersplitter werden häufig in Test- und Messaufbauten, Lidar-Systemen und kleinen Sensornetzwerken eingesetzt, bei denen Flexibilität und Kosteneffizienz bei geringer Portanzahl im Vordergrund stehen.

2. Nach Verteilungstyp: 1×N vs. 2×N PM-Glasfasersplitter

pm-Glasfasersplittereinheiten werden auch nach ihrer Eingangs-/Ausgangskonfiguration (E/A) kategorisiert, die bestimmt, wie viele Signale sie verarbeiten können:

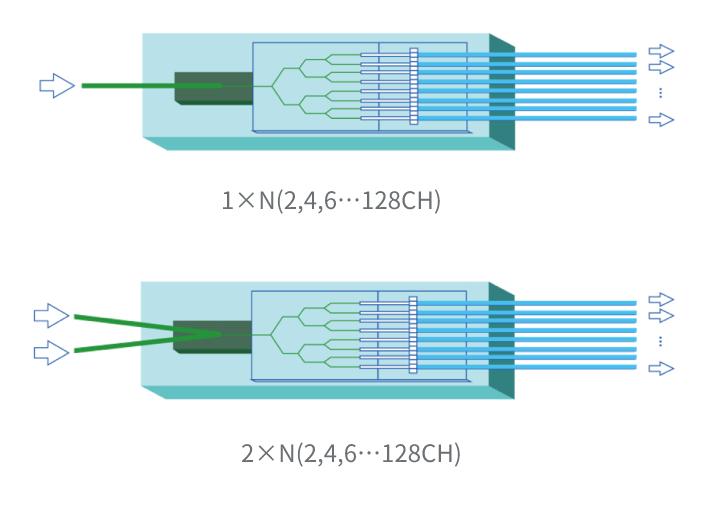

1×N PM-Glasfasersplitter : Diese Konfiguration verfügt über einen Eingangsport und N Ausgangsports (wobei N zwischen 2 und 128 liegt). Er wird verwendet, um ein einzelnes Eingangssignal in mehrere Ausgänge aufzuteilen – üblich in Anwendungen wie Glasfasergyroskopen (wo ein einzelnes Lasersignal zur Rotationsmessung aufgeteilt wird) oder Rundfunksystemen (wo ein Signal an mehrere Empfänger verteilt wird).

2×N PM-Glasfasersplitter : Mit zwei Eingangs- und N Ausgangsports teilt dieser Typ zwei unabhängige Eingangssignale auf mehrere Ausgänge auf. Er eignet sich ideal für Duplex-Kommunikationssysteme oder redundante Sensornetzwerke, bei denen zwei separate Signale unter Wahrung der Polarisationsintegrität verteilt werden müssen.

3. Nach Paketstil: ABS-Modul, Stahlrohr und Rackmontage

pm-Glasfasersplittereinheiten sind so verpackt, dass sie für unterschiedliche Installationsumgebungen geeignet sind:

ABS-Modul : Die leichte und kostengünstige ABS-Modulverpackung eignet sich ideal für Innenanwendungen wie Rechenzentrums-Racks oder Laboraufbauten. Sie bietet grundlegenden Schutz vor Staub und leichten Stößen.

Stahlrohr : Die langlebige und robuste Stahlrohrverpackung ist für raue Umgebungen wie Industrieanlagen oder Telekommunikationsgehäuse im Außenbereich konzipiert, in denen der Splitter Vibrationen, Temperaturschwankungen oder Feuchtigkeit ausgesetzt sein kann.

Rackmontage : Rackmontagepakete sind für die einfache Integration in standardmäßige 19-Zoll-Geräteracks ausgelegt und eignen sich daher perfekt für große Netzwerke (z. B. Telekommunikationszentralen oder Unternehmensrechenzentren), bei denen die Platzoptimierung entscheidend ist.

Kritische Spezifikationen des PM-Fasersplitters: Sicherstellung der Polarisation und Leistungsintegrität

Die Leistung eines PM-Fasersplitters wird durch wichtige Spezifikationen definiert, die sich direkt auf seine Fähigkeit auswirken, die Polarisation aufrechtzuerhalten und eine zuverlässige Signalaufteilung zu gewährleisten. Diese Kennzahlen sind für polarisationsempfindliche Anwendungen unverzichtbar.

1. Polarisations-Extinktions-Verhältnis (PER)

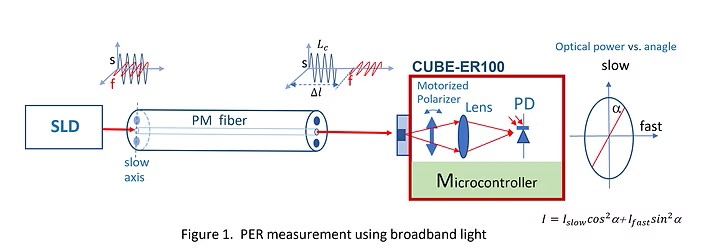

Der PER ist die wichtigste Spezifikation für einen PM-Glasfasersplitter. Er misst, wie gut er die Eingangspolarisation beibehält. Ein hoher PER weist auf minimales Polarisationsübersprechen zwischen der langsamen und der schnellen Achse hin. Hochwertige PM-Glasfasersplitter (wie die von Fibermart) bieten einen PER von ≥18 dB (inkl. Anschlüsse). Dies stellt sicher, dass die Ausgangssignale die lineare Polarisation des Eingangssignals beibehalten und verhindert so eine Signalverschlechterung in kohärenten Systemen.

2. Rückflussdämpfung und Richtwirkung

Rückflussdämpfung : Misst die Menge des zum Eingangsanschluss zurückreflektierten Lichts. Eine hohe Rückflussdämpfung (≥50 dB bei Premium-PM-Glasfasersplittereinheiten) minimiert die Signalreflexion, die Rauschen und Störungen im Netzwerk verursachen kann.

Richtwirkung : Misst die Isolierung zwischen Eingangs- und ungenutzten Ausgangsports. Eine hohe Richtwirkung (≥55 dB) stellt sicher, dass kein Licht vom Eingangsport in ungenutzte Ausgänge gelangt und so ein Übersprechen zwischen den Kanälen verhindert wird.

3. Leistungshandhabung

Die Leistungsaufnahme bezieht sich auf die maximale optische Leistung, die der PM-Fasersplitter ohne Beschädigung aushalten kann. Die PM-Fasersplittereinheiten von Fibermart unterstützen typischerweise 300 mW für Steckverbinder- oder Bare-Fiber-Konfigurationen und 500 mW im gespleißten Zustand – entscheidend für Hochleistungsanwendungen wie Industrielaser oder kohärente Fernübertragung.

4. Betriebswellenlänge und Bandbreite

pm-Fasersplittereinheiten sind für bestimmte Mittenwellenlängen (z. B. 1310 nm oder 1550 nm) optimiert und arbeiten über eine Bandbreite von ±40 nm um diese Mitten. Die Wahl eines Splitters, der auf die Wellenlänge Ihres Systems abgestimmt ist (z. B. 980 nm für Pumplaser-Splitting oder 1550 nm für Telekommunikationssignale), gewährleistet optimale Leistung.

5. Umweltstabilität

Zuverlässige PM-Glasfasersplitter bleiben auch bei extremen Temperaturen leistungsfähig: Betriebstemperaturen von -40 °C bis 85 °C (-40 °F bis 185 °F) und Lagertemperaturen im gleichen Bereich. Diese Umweltstabilität ist für Außen-, Industrie- oder Luft- und Raumfahrtanwendungen, bei denen Temperaturschwankungen häufig vorkommen, unerlässlich.

Anwendungen von PM-Fasersplittern: Stromversorgung polarisationsempfindlicher Systeme

Der PM-Fasersplitter ist ein Dreh- und Angelpunkt in Anwendungen, bei denen die Polarisationsintegrität unverzichtbar ist. Seine Fähigkeit, Signale ohne Unterbrechung der Polarisation aufzuteilen, macht ihn branchenübergreifend unverzichtbar.

1. Luft- und Raumfahrt und Verteidigung

In Luft- und Raumfahrt- und Verteidigungssystemen – wie faseroptischen Gyroskopen (FOGs) zur Flugzeugnavigation oder Lidar zur Zielerkennung – ist die Polarisationsstabilität entscheidend. Ein PM-Fasersplitter teilt das Lasersignal in zwei Pfade (bei FOGs) oder verteilt Signale an mehrere Sensoren (bei Lidar) und stellt so sicher, dass polarisationsabhängige Messungen präzise bleiben. Ohne den PM-Fasersplitter würden diese Systeme unter Drift oder Messfehlern durch Polarisationsverzerrung leiden.

2. Faseroptische Sensorik

Glasfaser-Sensornetzwerke (z. B. zur Zustandsüberwachung von Brücken, Pipelines oder Windkraftanlagen) nutzen PM-Glasfaser-Splittereinheiten, um die Sensorsignale auf mehrere Glasfasersensoren zu verteilen. Der Splitter erhält die Polarisation und stellt sicher, dass Änderungen im Sensorausgang (verursacht durch Belastung, Temperatur oder Vibration) präzise erkannt und gemessen werden. Dies ermöglicht die Echtzeitüberwachung kritischer Infrastrukturen.

3. Kohärente Telekommunikations- und Rechenzentren

Kohärente Kommunikationssysteme (eingesetzt in Hochgeschwindigkeits-Langstrecken-Telekommunikations- oder Rechenzentrumsverbindungen) nutzen Polarisation zur Verdoppelung der Datenkapazität (mittels Polarisationsmultiplexverfahren, PDM). Ein PM-Fasersplitter teilt kohärente Signale zur Überwachung, Prüfung oder Verteilung unter Beibehaltung der Polarisation auf und stellt so sicher, dass PDM-Systeme mit maximaler Effizienz arbeiten. Er wird auch in Rechenzentren eingesetzt, um Taktsignale oder Testsignale auf mehrere Server zu verteilen, wobei die Polarisationsstabilität Zeitfehler verhindert.

4. Test und Messung

In optischen Testlaboren werden PM-Fasersplitter eingesetzt, um ein Referenzsignal in mehrere Testpfade aufzuteilen. Dies ermöglicht die gleichzeitige Prüfung mehrerer optischer Komponenten (z. B. Laser, Verstärker oder Fasern). Der hohe PER des Splitters gewährleistet, dass die Polarisation des Referenzsignals über alle Testpfade hinweg konsistent bleibt und somit genaue und wiederholbare Testergebnisse gewährleistet.

Auswahl des richtigen PM-Glasfasersplitters: Wichtige Überlegungen

Um den optimalen PM-Glasfasersplitter auszuwählen, müssen dessen Spezifikationen an die individuellen Anforderungen Ihrer Anwendung angepasst werden. Hier sind die wichtigsten Faktoren, die Sie berücksichtigen sollten:

1. Definieren Sie Ihre Anwendungsanforderungen

Beginnen Sie mit der Ermittlung Ihrer Kernanforderungen : Welches Teilungsverhältnis ist erforderlich (z. B. 1×8 oder 2×4)? Welchen Wellenlängenbereich werden Sie verwenden (z. B. 1310 nm für Telekommunikation oder 980 nm für Pumplaser)? Findet die Anwendung im Innenbereich (Labor/Rechenzentrum) oder im Außenbereich/Industriebereich (mit Bedarf an robuster Verpackung) statt? Die Beantwortung dieser Fragen grenzt Ihre PM-Faserteiler-Optionen ein.

2. Priorisieren Sie kritische Spezifikationen

Konzentrieren Sie sich auf Spezifikationen, die sich direkt auf Ihr System auswirken:

Für polarisationsempfindliche Anwendungen (z. B. FOGs) ist ein pm-Fasersplitter mit PER ≥18 dB zu bevorzugen.

Wählen Sie für Hochleistungssysteme (z. B. Industrielaser) einen Splitter mit einer Belastbarkeit von ≥ 500 mW (gespleißte Konfiguration).

Wählen Sie für Mehrwellenlängensysteme einen Splitter mit einer breiten Bandbreite (±40 nm), die Ihren Betriebswellenlängen entspricht.

Da optische Systeme immer fortschrittlicher werden und Polarisation für höhere Kapazität, Genauigkeit und Empfindlichkeit nutzen, bleibt der PM-Fasersplitter eine unersetzliche Komponente. Seine Fähigkeit, Signale unter Wahrung der Polarisationsintegrität aufzuteilen, ermöglicht Durchbrüche in der Luft- und Raumfahrtnavigation, der faseroptischen Sensorik, der kohärenten Telekommunikation sowie der Test- und Messtechnik.

Wenn Sie die Typen, Spezifikationen und Anwendungen der PM-Glasfasersplitter kennen, können Sie eine Lösung auswählen, die die Leistung, Zuverlässigkeit und Skalierbarkeit Ihres Systems optimiert. Ob Sie einen PLC-PM-Glasfasersplitter für Rechenzentren mit hoher Kanalanzahl oder einen FBT-PM-Glasfasersplitter für Labortests benötigen: Die Investition in ein hochwertiges Gerät eines renommierten Anbieters stellt sicher, dass Ihre polarisationsempfindlichen Systeme heute und in Zukunft mit maximaler Effizienz arbeiten.
