PLC-Splitter

In der rasanten Entwicklung der optischen Kommunikation bilden passive optische Netzwerke (PONs) das Rückgrat der Hochgeschwindigkeitsdatenübertragung und verbinden Haushalte, Unternehmen und Rechenzentren mit außergewöhnlicher Effizienz. Das Herzstück dieser Netzwerke ist der PLC-Splitter , kurz für Planar Lightwave Circuit Splitter. Dieses Gerät spielt eine entscheidende Rolle bei der präzisen Aufteilung optischer Signale und ermöglicht so eine reibungslose Signalverteilung an mehrere Endpunkte.

Was ist ein PLC-Splitter und wie funktioniert er?

Ein PLC-Splitter ist eine passive optische Komponente, die ein einzelnes optisches Eingangssignal in mehrere Ausgangssignale aufteilt (oder mehrere Eingänge zu einem Ausgang kombiniert) und dabei ein bestimmtes Leistungsverteilungsverhältnis beibehält. Im Gegensatz zu aktiven Komponenten, die externe Stromversorgung benötigen, arbeiten PLC-Splitter passiv und nutzen fortschrittliche planare Lichtwellenschaltungstechnologie zur Steuerung von Lichtsignalen.

Der Hauptbestandteil eines PLC-Splitters ist ein mikrostrukturierter Chip aus Siliziumdioxid. Dieser Chip verfügt über ein Netzwerk aus Wellenleitern – winzigen Kanälen, die Lichtsignale mit sehr geringem Verlust leiten. Wenn ein optisches Signal in den Eingangswellenleiter eintritt, wird es gleichmäßig über das Wellenleiternetzwerk des Chips verteilt, das das Signal dann an mehrere Ausgangswellenleiter weiterleitet. Die Präzision dieser mikrostrukturierten Struktur garantiert eine gleichmäßige Signalaufteilung mit konstanten Leistungspegeln an allen Ausgängen. Diese Gleichmäßigkeit ist ein großer Vorteil gegenüber herkömmlichen Splitting-Technologien, da sie Signalungleichgewichte beseitigt, die die Netzwerkleistung beeinträchtigen können.

Ein weiteres wichtiges Merkmal von PLC-Splittern ist ihre Fähigkeit, ein breites Spektrum an Wellenlängen zu verarbeiten. Dadurch sind sie mit verschiedenen PON-Standards wie EPON (Ethernet Passive Optical Network) und GPON (Gigabit Passive Optical Network) kompatibel. Diese Vielseitigkeit ermöglicht es Netzbetreibern, PLC-Splitter in unterschiedlichen Umgebungen einzusetzen, von privaten FTTH-Netzen (Fiber-to-the-Home) bis hin zu Unternehmensrechenzentren.

Wichtige Arten von PLC-Splittern

PLC-Splitter sind in verschiedenen Konfigurationen erhältlich, die jeweils auf spezifische Netzwerkanforderungen zugeschnitten sind. Sie werden hauptsächlich nach Portanzahl, Gehäusetyp und Polarisationserhaltung klassifiziert – all dies beeinflusst, wie sich der Splitter in ein Netzwerk einfügt und unter verschiedenen Bedingungen funktioniert.

Portanzahl-Konfigurationen: 1xN und 2xN

Die Portanzahl eines PLC-Splitters bezieht sich auf die Anzahl der Ein- und Ausgangsports und ist ein entscheidender Faktor bei der Auswahl des richtigen Geräts. Die beiden Hauptkonfigurationen sind:

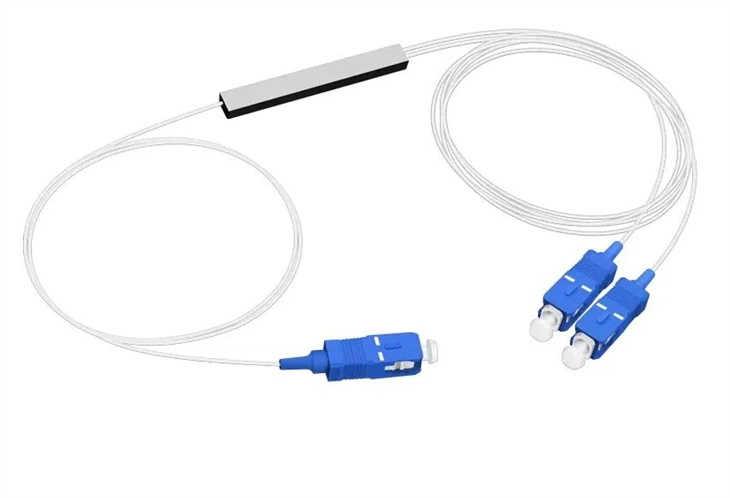

1xN-Splitter: Diese verfügen über einen Eingangsport und N Ausgangsports (wobei N üblicherweise zwischen 2 und 64 liegt). Sie eignen sich ideal für Punkt-zu-Mehrpunkt-Netzwerke, wie z. B. FTTH-Konfigurationen in Wohngebäuden. Beispielsweise kann ein 1x32-PLC-Splitter ein Signal von einem optischen Leitungsterminal (OLT) an 32 optische Netzwerkeinheiten (ONUs) in Wohngebäuden senden, wodurch der Bedarf an zusätzlichen Glasfaserkabeln reduziert und die Bereitstellungskosten gesenkt werden.

2xN-Splitter: Mit zwei Eingangs- und N Ausgangsports sind diese Splitter für Netzwerke konzipiert, die Redundanz oder duale Signalverteilung benötigen. Sie werden häufig in Unternehmen oder Industrieumgebungen eingesetzt, in denen Netzwerkausfälle nicht zulässig sind. Ein 2x32-PLC-Splitter kann beispielsweise Signale von zwei verschiedenen OL-Ts empfangen und an 32 ONUs senden. Fällt ein Eingangssignal aus, kann das andere nahtlos übernehmen, wodurch Serviceunterbrechungen minimiert werden.

Verpackungsarten

Die Verpackung eines PLC-Splitters schützt den internen Chip und die Wellenleiter und erleichtert die Installation und Integration. Die drei gängigsten Verpackungsoptionen sind:

ABS-Box-Verpackung: Splitter in ABS-Boxen (Acrylnitril-Butadien-Styrol) bieten starken Schutz vor mechanischen Beschädigungen, Staub und Feuchtigkeit. Diese Boxen sind leicht, aber robust und eignen sich daher sowohl für den Innen- als auch für den Außenbereich, beispielsweise in Abstellkammern oder Glasfaserschränken im Außenbereich. Ein 1x4-PLC-Splitter mit ABS-Box ist eine gängige Wahl für kleine Heimnetzwerke und bietet Schutz und Kompaktheit in einem.

Blocklose Verpackung: Blocklose PLC-Splitter haben kein Gehäuse, sondern ein schlankes, kompaktes Design, das Platz spart. Sie eignen sich ideal für Umgebungen mit hoher Dichte wie Rechenzentrums-Racks, in denen der Platz begrenzt ist. Ein 1x16 Blockless PLC-Splitter lässt sich problemlos mit anderen Komponenten in einem Rack montieren und nutzt so den verfügbaren Platz optimal, ohne die Leistung zu beeinträchtigen.

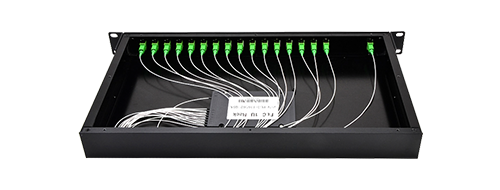

1HE 19-Zoll-Rackmontage: Für große Netzwerke, die eine zentrale Verwaltung benötigen, sind Rack-PLC-Splitter die erste Wahl. Sie sind in 1HE (1,75 Zoll) hohen Gehäusen untergebracht, die in Standard-19-Zoll-Server-Racks passen. Ein 1x64-PLC-Splitter mit einem 1HE 19-Zoll-Rackmontagegehäuse wird häufig in Rechenzentren eingesetzt, wo er effizient Signale an Hunderte von Endpunkten senden kann.

Polarisationserhaltende (PM) PLC-Splitter

In Anwendungen, bei denen die Signalpolarisationsstabilität wichtig ist – wie etwa bei kohärenter optischer Kommunikation, Glasfasersensorik oder Hochgeschwindigkeitsdatenübertragung – sind PM-PLC-Splitter unerlässlich. Diese Splitter erhalten den Polarisationszustand des Eingangssignals und stellen sicher, dass die Ausgangssignale die gleiche Polarisation wie der Eingang haben. Sie verwenden spezielle Wellenleiter, um die Polarisationsmodendispersion (PMD) zu reduzieren, die Signale in Hochgeschwindigkeitsnetzen verzerren kann. PM-PLC-Splitter werden häufig in fortschrittlichen PON-Systemen, Forschungslaboren und industriellen Sensoranwendungen eingesetzt, bei denen Signalintegrität ein Muss ist.

Anwendungen von PLC-Splittern

Fiber-to-the-Home-Netzwerke (FTTH) für Privathaushalte

FTTH-Netze verändern den Internetzugang für Privathaushalte und ermöglichen Gigabit-Geschwindigkeiten in Häusern und Wohnungen. PLC-Splitter sind hier unverzichtbar, da sie die Verbindung eines einzelnen OLT in der Vermittlungsstelle des Dienstanbieters mit vielen ONUs in Wohngebäuden ermöglichen. Ein 1x32-PLC-Splitter kann beispielsweise einen ganzen Wohnkomplex versorgen, indem er das OLT-Signal auf 32 separate Leitungen aufteilt – eine für jede Einheit. Dies reduziert den Bedarf an teuren Glasfaserleitungen von der Vermittlungsstelle zu den einzelnen Wohnungen, senkt die Bereitstellungskosten und gewährleistet gleichzeitig schnelles und zuverlässiges Internet für die Bewohner.

Unternehmens- und Rechenzentrumsnetzwerke

In Unternehmen verbinden PLC-Splitter mehrere Mitarbeiter, Server und Geräte mit einem einzigen optischen Netzwerk. Ein 2x32 PLC-Splitter bietet redundante Konnektivität für große Büros. Fällt ein Eingangssignal aus, übernimmt das andere und verhindert so Ausfallzeiten, die den Geschäftsbetrieb beeinträchtigen könnten. In Rechenzentren werden blocklose PLC-Splitter wie 1x16- oder 1x32-Modelle in hochdichten Racks eingesetzt, um Signale zwischen Servern, Speichersystemen und Netzwerk-Switches zu verteilen. Ihr kompaktes Design spart wertvollen Platz im Rack und die gleichmäßige Signalverteilung sorgt für eine schnelle und fehlerfreie Datenübertragung.

Telekommunikation und 5G-Infrastruktur

Mit dem weltweiten Ausbau von 5G-Netzen steigt der Bedarf an leistungsstarken Backhaul- und Fronthaul-Verbindungen rasant. PLC-Splitter spielen eine Schlüsselrolle in der 5G-Infrastruktur, indem sie Basisstationen mit Kernnetzen verbinden und Signale an mehrere Antennen senden. Ein 1x64-PLC-Splitter kann beispielsweise in einem 5G-Fronthaul-Netz eingesetzt werden, um ein Signal von einer Basisbandeinheit (BBU) auf 64 Remote Radio Units (RRUs) aufzuteilen und so ein großes Gebiet mit minimalem Glasfaserverbrauch abzudecken. Diese Skalierbarkeit hilft Telekommunikationsbetreibern, ihre 5G-Netze schnell und kostengünstig auszubauen.

Industrielle und sensorische Anwendungen

In der Industrie werden PLC-Splitter in faseroptischen Sensorsystemen eingesetzt, um Temperatur, Druck und Vibrationen in kritischen Anlagen wie Pipelines, Turbinen und Stromnetzen zu überwachen. PM-PLC-Splitter sind hier besonders nützlich, da sie den Polarisationszustand des Sensorsignals beibehalten und so auch in rauen Industrieumgebungen genaue und zuverlässige Messungen gewährleisten. Ein PM-PLC-Splitter kann Teil eines Pipeline-Überwachungssystems sein und ein Sensorsignal in mehrere Kanäle aufteilen, um verschiedene Abschnitte der Pipeline zu überwachen. Diese Echtzeitüberwachung hilft, Geräteausfälle zu vermeiden und gewährleistet die Arbeitssicherheit.

Auswahl des richtigen PLC-Splitters

Bei der Auswahl des richtigen PLC-Splitters für ein Netzwerk müssen verschiedene Faktoren berücksichtigt werden, darunter Netzwerkgröße, Umgebungsbedingungen und zukünftige Skalierbarkeit. Hier sind die wichtigsten Punkte, die Sie beachten sollten:

Portanzahl

Die Anzahl der Ports sollte der Anzahl der Endpunkte im Netzwerk entsprechen. Für kleine Wohnnetzwerke, beispielsweise in einem Mehrfamilienhaus mit acht Wohneinheiten, reicht ein 1x8 PLC-Splitter aus. Für größere Netzwerke, beispielsweise ein Rechenzentrum mit 64 Servern, kann ein 1x64- oder 2x32-Splitter erforderlich sein. Es ist auch wichtig, zukünftiges Wachstum zu planen. Die Wahl eines Splitters mit mehr Ports als derzeit benötigt kann spätere kostspielige Upgrades vermeiden.

Verpackungsart

Die Verpackungsart sollte sich an der Einsatzumgebung orientieren. Für den Außenbereich oder raue Innenumgebungen, wie z. B. Abstellräume mit hoher Luftfeuchtigkeit, bietet ein ABS-Box-Splitter den besten Schutz. Für Umgebungen mit hoher Dichte, wie z. B. Rechenzentrums-Racks, ist ein blockloser oder Rack-montierter Splitter ideal. Rack-montierte Splitter werden auch für die zentrale Verwaltung bevorzugt, da sie leicht zugänglich und an einem Ort zu warten sind.

Polarisationsanforderungen

Wenn das Netzwerk eine stabile Polarisation benötigt, wie beispielsweise bei der kohärenten optischen Kommunikation oder der Glasfasersensorik, ist ein PM-PLC-Splitter unerlässlich. Für Standard-PON-Anwendungen wie FTTH ist ein Nicht-PM-Splitter ausreichend und kostengünstiger.

Lieferantenzuverlässigkeit

Schließlich ist es wichtig, einen seriösen Anbieter zu wählen, der hochwertige PLC-Splitter anbietet. Anbieter wie Fibermart bieten eine breite Palette an PLC-Splittern – von blocklosen 1x2-Modellen bis hin zu 1x64-Rack-Geräten – mit strengen Qualitätskontrollen, um Leistung und Langlebigkeit zu gewährleisten. Die Zusammenarbeit mit einem vertrauenswürdigen Anbieter bietet zudem Zugang zu technischem Support und Garantieleistungen, die wichtig sind, um Netzwerkausfallzeiten zu minimieren.

Abschluss

In der dynamischen Landschaft der optischen Kommunikation, in der die Nachfrage nach Konnektivität mit hoher Bandbreite und geringer Latenz weiter steigt – angetrieben von Trends wie dem 5G-Ausbau, der Entwicklung von Smart Cities und dem exponentiellen Wachstum von Rechenzentren – haben PLC-Splitter ihre Position als unersetzliche Basiskomponente gefestigt. Ihre einzigartige Kombination aus passivem Betrieb, gleichmäßiger Signalverteilung und Anpassungsfähigkeit an unterschiedliche Umgebungen bewältigt die zentralen Herausforderungen des modernen Netzwerkdesigns: Skalierbarkeit, Zuverlässigkeit und Kosteneffizienz.

Im Gegensatz zu herkömmlichen Splitting-Technologien, die mit den sich entwickelnden Netzwerkanforderungen kaum Schritt halten können, erfüllen PLC-Splitter nicht nur die heutigen Anforderungen an eine dichte Signalverteilung in FTTH-, Unternehmens- und Industrieumgebungen, sondern bieten auch eine zukunftskompatible Lösung für zukünftige Innovationen.
