In der sich rasant entwickelnden Welt der passiven optischen Netzwerke (PON) sind PLC-Splitter (Planar Lightwave Circuit) unverzichtbare Komponenten für die effiziente und zuverlässige Verteilung optischer Signale. Ob beim Aufbau eines FTTH-Netzwerks (Fiber to the Home), der Optimierung der Rechenzentrumsanbindung oder der Erweiterung von Unternehmensverkabelungssystemen – die Wahl des richtigen PLC-Splitters ist entscheidend für Netzwerkleistung, Stabilität und langfristige Wirtschaftlichkeit. Angesichts der vielfältigen Konfigurationen, Spezifikationen und Gehäuseoptionen ist es wichtig, die wichtigsten Faktoren entsprechend Ihren spezifischen Anwendungsanforderungen zu priorisieren. Im Folgenden finden Sie die fünf wichtigsten Kriterien für den Kauf eines PLC-Splitters.
Leistungsspezifikationen des PLC-Splitterkerns: Die Grundlage für eine zuverlässige Signalverteilung
Einfügungsdämpfung und Gleichmäßigkeit
Die Einfügungsdämpfung bezeichnet den optischen Leistungsverlust beim Durchgang des Signals durch den Splitter und ist eine der wichtigsten Kennzahlen. Eine geringe Einfügungsdämpfung gewährleistet, dass die maximale Signalleistung die Endgeräte erreicht. Dadurch wird der Bedarf an zusätzlicher Verstärkung minimiert und die Betriebskosten gesenkt. Beispielsweise weist ein hochwertiger 1x8-PLC-Splitter typischerweise eine Einfügungsdämpfung von ≤ 10,5 dB auf, was für die meisten PON-Anwendungen optimal ist. Ebenso wichtig ist die Gleichmäßigkeit der Einfügungsdämpfung, die die Konsistenz der Leistungsverteilung über alle Ausgangskanäle misst. Eine Gleichmäßigkeit von ≤ 0,6 dB stellt sicher, dass jeder Endnutzer bzw. jedes Endgerät ein stabiles und konsistentes Signal empfängt. Dadurch werden Leistungsunterschiede vermieden, die Dienste wie Videostreaming, Sprachanrufe oder Datenübertragung beeinträchtigen könnten.
Polarisationsabhängige Verluste (PDL) und wellenlängenabhängige Verluste (WDL)
Polarisationsabhängige Dämpfung (PDL) tritt auf, wenn die Leistung des Splitters vom Polarisationszustand des einfallenden Lichts abhängt. In modernen optischen Netzwerken, in denen Signale über lange Strecken übertragen werden und dabei verschiedenen Polarisationsänderungen ausgesetzt sind, ist eine niedrige PDL (idealerweise ≤ 0,2 dB) unerlässlich, um die Signalintegrität zu gewährleisten. Wellenlängenabhängige Dämpfung (WDL) beschreibt analog dazu die Schwankungen der Einfügungsdämpfung bei unterschiedlichen Betriebswellenlängen. Da PLC-Splitter häufig in Mehrwellenlängensystemen eingesetzt werden (z. B. für Triple-Play-Dienste mit 1310 nm, 1490 nm und 1550 nm), stellt eine WDL von ≤ 0,5 dB eine gleichbleibende Leistung über alle benötigten Übertragungsbänder sicher und vermeidet Signalbeeinträchtigungen bei bestimmten Wellenlängen.
Rückflussdämpfung und Richtwirkung
Die Rückflussdämpfung misst die Fähigkeit des Splitters, unerwünschte Signale zur Quelle zurückzureflektieren. Höhere Werte bedeuten eine bessere Leistung. Eine Rückflussdämpfung von ≥ 55 dB minimiert Signalreflexionen, die Interferenzen verursachen und die Netzwerkeffizienz beeinträchtigen können. Die Richtwirkung, eng verwandt mit der Rückflussdämpfung, quantifiziert die Fähigkeit des Splitters, Eingangs- und Ausgangsanschlüsse zu isolieren und so Übersprechen zwischen den Kanälen zu verhindern. Eine Richtwirkung von ≥ 55 dB stellt sicher, dass Signale von einem Ausgangsanschluss nicht in einen anderen gelangen und somit die Reinheit und Integrität jedes optischen Kanals erhalten bleibt.
PLC-Splitter-Konfiguration und Skalierbarkeit: Anpassung an die Netzwerkanforderungen
Grundlegende Konfigurationstypen: 1xN vs. 2xN
Die beiden Hauptkonfigurationstypen sind 1xN und 2xN, wobei „N“ die Anzahl der Ausgangsports angibt. 1xN-Splitter verfügen über einen Eingangsport und mehrere Ausgangsports (von 1x2 bis 1x128) und eignen sich daher ideal für Punkt-zu-Mehrpunkt-Netzwerke wie FTTH, bei denen ein einzelnes Vermittlungsstellensignal an mehrere Endnutzer verteilt werden muss. 2xN-Splitter mit zwei Eingangsports und mehreren Ausgangsports (bis zu 2x128) sind für redundante oder Dual-Fiber-Netzwerkarchitekturen konzipiert und bieten Backup-Konnektivität, falls eine Eingangsfaser ausfällt. Diese Konfiguration ist besonders wertvoll für unternehmenskritische Anwendungen wie Rechenzentren oder Unternehmensnetzwerke, bei denen Ausfallzeiten minimiert werden müssen.
Portanzahl und Aufteilungsverhältnis
Die Anzahl der Ausgangsports (Portanzahl) sollte der Größe Ihres Netzwerks angepasst sein. Für kleinere Installationen (z. B. ein kleines Büro oder ein Wohngebäude) kann ein 1x4- oder 1x8-Splitter ausreichend sein. Für große FTTH-Netzwerke oder Rechenzentren sind höhere Portanzahlen (z. B. 1x32, 1x64 oder 1x128) erforderlich, um Hunderte oder Tausende von Endgeräten zu unterstützen. Achten Sie außerdem auf ein symmetrisches Aufteilungsverhältnis (Standard für die meisten PON-Anwendungen), d. h. die optische Leistung wird gleichmäßig auf alle Ausgangsports verteilt. Symmetrische Aufteilungsverhältnisse gewährleisten eine gleichbleibende Leistung für alle Endnutzer und verhindern, dass einige Ports schwächere Signale empfangen als andere.
Skalierbarkeit für zukünftige Erweiterungen
Bei der Auswahl eines PLC-Splitters ist es wichtig, zukünftige Netzwerkerweiterungen zu berücksichtigen. Die Investition in einen Splitter mit einer höheren Portanzahl als aktuell benötigt (im Rahmen des Vernünftigen) kann Kosten sparen und Ausfallzeiten reduzieren, da der Splitter beim Hinzufügen weiterer Endbenutzer oder Geräte nicht ausgetauscht werden muss. Wenn Sie beispielsweise derzeit 32 Endbenutzer unterstützen müssen, bietet ein 1x64-Splitter ausreichend Spielraum für zukünftiges Wachstum, ohne dass eine komplette Netzwerküberarbeitung erforderlich ist. Wählen Sie außerdem Splitter, die mit Industriestandards kompatibel sind, um eine einfache Integration mit neuen Netzwerkkomponenten im Zuge der Systemerweiterung zu gewährleisten.
PLC-Glasfaserverteiler – Verpackung und Installation: Kompatibilität und einfache Installation gewährleisten

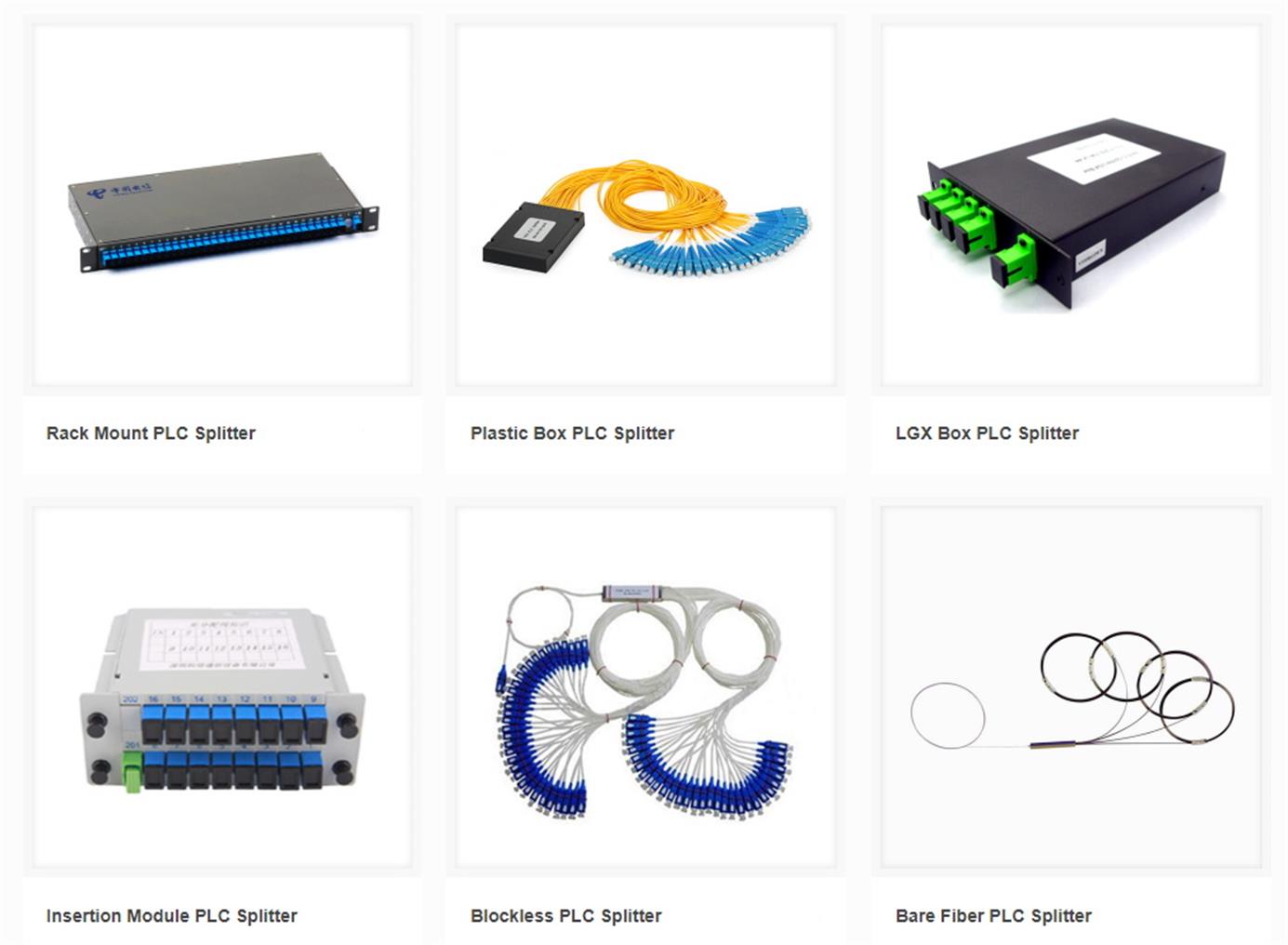

Gängige Verpackungsoptionen
PLC-Splitter sind in verschiedenen branchenüblichen Verpackungsarten erhältlich:
● Bare Fiber (Blockless): Diese Splitter benötigen kein externes Gehäuse und sind daher kompakt und leicht. Sie eignen sich ideal für beengte Umgebungen, z. B. in Glasfaser-Patchpanels oder -Schränken, wo eine minimale Stellfläche erforderlich ist.
● ABS-Gehäuse: ABS-Gehäuse (Acrylnitril-Butadien-Styrol) bieten physischen Schutz für den Splitter und bewahren ihn vor Staub, Feuchtigkeit und mechanischen Beschädigungen. Sie lassen sich problemlos in bestehende Netzwerkinfrastrukturen integrieren und eignen sich (bei ordnungsgemäßer Abdichtung) sowohl für den Innen- als auch für den Außenbereich.
● Rackmontage: Rackmontage-Splitter (typischerweise 1 HE, 19 Zoll) sind für Installationen mit hoher Packungsdichte wie Vermittlungsstellen oder Rechenzentren konzipiert. Sie lassen sich in Standard-Serverschränken montieren, wodurch die Platzeffizienz maximiert und das Kabelmanagement vereinfacht wird.
● LGX- und Mini-Steckdosen: Die LGX-Gehäuse sind mit LGX-Glasfasergehäusen kompatibel, die häufig in Unternehmens- und Rechenzentrumsumgebungen eingesetzt werden. Mini-Steckdosen sind kompakt und für den einfachen Einbau in kleine Gehäuse oder Patchpanels konzipiert – ideal für Anwendungen, bei denen eine schnelle Installation und ein einfacher Austausch erforderlich sind.
Umweltverträglichkeit
Berücksichtigen Sie bei der Wahl der Verpackung die Einsatzumgebung des Splitters. Wird der Splitter im Freien oder unter rauen Bedingungen (z. B. extremen Temperaturen, hoher Luftfeuchtigkeit oder Staub) eingesetzt, muss die Verpackung robust und witterungsbeständig sein. Die meisten hochwertigen SPS-Splitter sind für einen breiten Temperaturbereich (-40 °C bis +85 °C für Betrieb und Lagerung) ausgelegt und eignen sich daher für den Einsatz im Freien und in industriellen Umgebungen. Die Verpackung muss jedoch einen ausreichenden Schutz bieten, damit die internen Komponenten unter diesen Bedingungen intakt und funktionsfähig bleiben.
Installationsfreundlichkeit und Kabelmanagement
Eine einfache Installation ist ein weiterer Schlüsselfaktor, insbesondere bei großflächigen Installationen, wo Zeit- und Arbeitskosten eine wichtige Rolle spielen. Achten Sie auf Splitter mit vorkonfektionierten Glasfaser-Pigtails (Eingangs-/Ausgangsfasern) in passender Länge (1 m ist Standard, aber auch Sonderlängen sind oft erhältlich). Vorkonfektionierte Fasern machen das Spleißen vor Ort überflüssig und reduzieren so Installationszeit und das Risiko menschlicher Fehler. Berücksichtigen Sie außerdem den Faserdurchmesser (250 µm, 0,9 mm, 2,0 mm oder 3,0 mm), um die Kompatibilität mit Ihren vorhandenen Glasfaserkabeln und -steckern sicherzustellen. Praktische Kabelmanagement-Funktionen wie Kabelklemmen oder Beschriftungen vereinfachen Installation und Wartung zusätzlich.
Materialqualität und Zuverlässigkeit von PLC-Faserverteilern: Sicherstellung langfristiger Leistung
Kernkomponenten: Faserarray und PLC-Chip
Das Herzstück eines PLC-Lichtwellenleitersplitters ist der siliziumbasierte PLC-Chip. Er enthält integrierte optische Wellenleiter, die mittels photolithografischer Halbleiterfertigungstechniken hergestellt werden. Hochwertige PLC-Chips gewährleisten präzise Wellenleiterpfade und somit gleichbleibende Teilungsverhältnisse, geringe Verluste und minimale Signalverzerrungen. Das Faserarray, das die Eingangs-/Ausgangsfasern mit dem PLC-Chip verbindet, sollte aus hochwertigen Fasern (z. B. G.657A1 oder polarisationserhaltenden (PM-)Fasern für spezielle Anwendungen) gefertigt sein. G.657A1-Fasern sind biegeunempfindlich und daher ideal für Installationen, bei denen die Fasern um enge Ecken verlegt oder mit anderen Kabeln gebündelt werden. PM-Fasern , die in polarisationserhaltenden PLC-Lichtwellenleitersplittern verwendet werden, erhalten die lineare Polarisation des Signals, was für kohärente Detektionssysteme und optische Sensoranwendungen entscheidend ist.
Einhaltung von Industriestandards
Um Materialqualität und Leistung zu gewährleisten, wählen Sie SPS-Splitter, die strengen Industriestandards entsprechen. Achten Sie auf Zertifizierungen wie Telcordia GR-1221-CORE, GR-1209-CORE (für Zuverlässigkeit und Leistung), RoHS (für Umweltverträglichkeit), CE, FCC und ISO 9001 (für Qualitätsmanagementsysteme). Die Einhaltung dieser Standards garantiert, dass der Splitter strengen Tests unterzogen wurde und höchste Qualitäts- und Sicherheitsanforderungen erfüllt. Darüber hinaus stellt die 100%ige Einzelprüfung (mit detailliertem Prüfbericht für jedes Gerät) sicher, dass jeder Splitter wie spezifiziert funktioniert und minimiert so das Risiko, defekte Produkte zu erhalten.
Langfristige Zuverlässigkeit und lebenslange Garantie
Ein hochwertiger PLC-Splitter sollte für den Langzeiteinsatz ausgelegt sein und eine Lebensdauer aufweisen, die der erwarteten Nutzungsdauer Ihrer Netzwerkinfrastruktur entspricht. Achten Sie auf Hersteller mit lebenslanger Garantie, da dies Vertrauen in die Zuverlässigkeit des Produkts signalisiert. Eine lebenslange Garantie stellt sicher, dass der Splitter bei einem Ausfall aufgrund von Herstellungsfehlern oder normalem Verschleiß kostenlos ersetzt wird. Dies bietet Ihnen Sicherheit und reduziert langfristig die Wartungskosten. Vermeiden Sie minderwertige Splitter mit kurzen oder gar keinen Garantien, da diese vorzeitig ausfallen und teure Ersatzlieferungen erforderlich machen können.
Herstellerreputation und Support: Gemeinsam zum Erfolg
Fachkompetenz und Erfahrung des Herstellers
Wählen Sie einen Hersteller mit umfassender Erfahrung in der Glasfaserbranche, insbesondere in der Entwicklung und Produktion von PLC-Splittern. Hersteller mit fundierten Kenntnissen der planaren Lichtwellenleitertechnologie und PON-Architekturen können mit höherer Wahrscheinlichkeit Splitter produzieren, die den spezifischen Anforderungen Ihres Netzwerks entsprechen. Achten Sie auf Hersteller, die in Forschung und Entwicklung investieren und so stets über Branchentrends und technologische Fortschritte informiert sind. Dadurch stellen Sie sicher, dass der von Ihnen erworbene Splitter auf dem neuesten Stand der Technik ist und auch mit zukünftigen Netzwerkerweiterungen kompatibel bleibt.
Kundendienst und technische Unterstützung
Technischer Support ist unerlässlich, insbesondere bei komplexen Netzwerkinstallationen. Ein seriöser Hersteller sollte einen reaktionsschnellen Kundensupport bieten, der technische Unterstützung bei Installation, Fehlerbehebung und Wartung umfasst. Achten Sie auf Hersteller, die mehrere Supportkanäle (z. B. Telefon, E-Mail, Online-Chat) anbieten und über ein Team kompetenter Ingenieure verfügen, die Ihre Fragen beantworten und Probleme schnell lösen können. Prüfen Sie außerdem, ob der Hersteller Dokumentationen wie Installationsanleitungen, technische Spezifikationen und Testberichte bereitstellt, die den Implementierungsprozess vereinfachen können.
Logistik- und Kundendienst
Logistik und Kundendienst sind ebenfalls wichtige Kriterien. Wählen Sie einen Hersteller, der kostenlosen und zuverlässigen Versand anbietet, damit der Splitter pünktlich und in einwandfreiem Zustand ankommt. Bei internationalen Bestellungen sollten Sie prüfen, ob der Hersteller die Zollabfertigung übernimmt und Sendungsverfolgungsinformationen bereitstellt. Der Kundendienst, wie z. B. Produktaustausch, Reparatur und Garantieabwicklung, sollte unkompliziert und effizient sein. Ein Hersteller, dem Kundenzufriedenheit am Herzen liegt, arbeitet mit Ihnen zusammen, um Probleme umgehend zu lösen, Ausfallzeiten zu minimieren und eine reibungslose Inbetriebnahme zu gewährleisten.
Die Auswahl des richtigen PLC-Splitters erfordert eine systematische Bewertung von Leistungsdaten, Konfiguration, Verpackung, Materialqualität und Herstellersupport. Durch die Priorisierung dieser fünf wichtigsten Faktoren stellen Sie sicher, dass der gewählte Splitter Ihren Netzwerkanforderungen entspricht, zuverlässige Leistung erbringt und langfristig einen Mehrwert bietet.
Herausgegeben von Fibermart (Fiber-Mart.com)
