Häufige Probleme bei optischen Zirkulatoren beheben

Im komplexen Ökosystem moderner optischer Kommunikationsnetze hat sich der optische Zirkulator als grundlegende passive Komponente etabliert. Er ermöglicht die bidirektionale Signalübertragung über eine einzelne Faser und gewährleistet die Datenintegrität in kritischen Systemen wie WDM-Netzen (Wellenlängenmultiplex), Erbium-dotierten Faserverstärkern (EDFAs), Raman-Verstärkern und hochpräzisen faseroptischen Sensoren. Sein nicht-reziprokes Design, das auf dem magnetooptischen Faraday-Effekt basiert, sorgt dafür, dass sich das Licht auf einem festen Kreisbogen ausbreitet – von Port 1 zu 2, Port 2 zu 3 usw. – und ist somit unverzichtbar, um Signalinterferenzen zu minimieren und die Netzwerkeffizienz zu maximieren. Trotz seiner robusten Konstruktion kann dieses Präzisionsbauteil jedoch Leistungsanomalien aufweisen, die den Betrieb beeinträchtigen. Dieser umfassende Leitfaden untersucht die häufigsten Probleme, ihre Ursachen und systematische Methoden zur Fehlerbehebung, um die optimale Funktionalität wiederherzustellen und einen unterbrechungsfreien Netzwerkbetrieb zu gewährleisten.





Die Einfügungsdämpfung, definiert als die Reduzierung der optischen Signalleistung bei der Ausbreitung des Lichts durch den optischen Zirkulator, ist für Netzwerktechniker von größter Bedeutung. Industriestandards legen typischerweise Einfügungsdämpfungsschwellenwerte von unter 1,0 dB für Geräte der Klasse P und 1,3 dB für Modelle der Klasse A fest, wobei die polarisationsabhängige Dämpfung (PDL) bei Hochleistungsvarianten bis zu 0,05 dB betragen kann. Wird diese Grenze überschritten, kann dies zu Signalverschlechterungen, reduzierten Übertragungsdistanzen und einem beeinträchtigten Datendurchsatz führen – Probleme, die sofortiges Handeln erfordern.





Verschmutzte oder beschädigte Steckverbinder: Das Gerät unterstützt vielseitige Steckverbinder , darunter FC-, SC- und LC-Typen mit PC-, UPC- oder APC-Politur. Staub, Ölrückstände oder mikroskopische Kratzer an den Steckverbinderendflächen können Licht streuen oder blockieren und die Dämpfung erheblich erhöhen. Selbst geringfügige Verunreinigungen können den Signalfluss stören, da optische Signale sehr empfindlich auf Oberflächenunebenheiten reagieren.



Faserachsenfehlausrichtung: Bei polarisationserhaltenden (PM) Varianten ist die präzise Ausrichtung an den Polarisationsachsen der Eingangsfaser (langsame oder schnelle Achse) entscheidend. Eine Fehlausrichtung – sei es durch unsachgemäße Installation, Faserbiegung oder Komponentenverschiebung – unterbricht die Polarisationskontinuität des Signals und erhöht die Einfügungsdämpfung. Dieses Problem tritt besonders deutlich in kohärenten Kommunikationssystemen und Anwendungen der Quantenoptik auf, wo Polarisationsstabilität unerlässlich ist.





Umweltbedingte Belastungsfaktoren: Betriebstemperaturen außerhalb des empfohlenen Bereichs (-10 °C bis +70 °C) können die internen Komponenten, wie z. B. magnetooptische Materialien und Faserverbindungen, beeinträchtigen. Extreme Hitze kann Klebstoffe erweichen, während Kälte zu Materialkontraktion führen kann, was beides die Signaldämpfung erhöht. Darüber hinaus kann die Einwirkung von Feuchtigkeit oder korrosiven Umgebungen die interne Optik mit der Zeit beschädigen.



Überlastung: Die meisten Modelle vertragen zwar bis zu 300 mW (oder kundenspezifische höhere Leistungen wie 1 W oder 5 W), jedoch kann eine Überschreitung der spezifizierten Leistungsgrenze die Faserkerne oder interne Komponenten beschädigen und zu dauerhaften Einfügungsdämpfungen führen. Dies tritt häufig in Hochleistungsverstärkersystemen auf, bei denen die Rückführung des Restpumpenlichts eine Schlüsselfunktion des Geräts darstellt.





Steckverbinderprüfung und -reinigung: Trennen Sie zunächst die Komponente und prüfen Sie alle Steckverbinder mit einem Glasfasermikroskop. Verwenden Sie fusselfreie, mit speziellem Glasfaserreinigungsmittel getränkte Tücher, um Verunreinigungen zu entfernen und sicherzustellen, dass keine Rückstände zurückbleiben. Sollten Kratzer, Risse oder übermäßiger Verschleiß festgestellt werden, tauschen Sie die Steckverbinder umgehend aus – selbst geringfügige Beschädigungen können zu irreparablen Ausfällen führen.

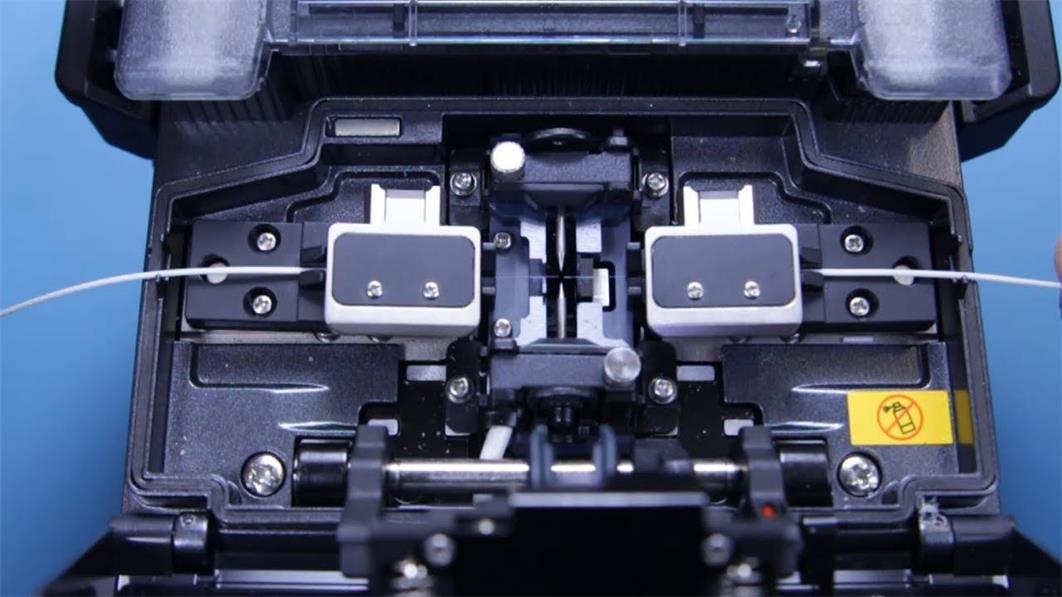

Faserausrichtungsprüfung: Bei PM-Modellen verwenden Sie einen Polarisationsanalysator, um die Ausrichtung entlang der langsamen oder schnellen Faserachse zu bestätigen. Justieren Sie die Geräteposition mithilfe präziser Montagevorrichtungen, um sicherzustellen, dass die Polarisationsachsen den Systemanforderungen entsprechen. Überprüfen Sie in Systemen mit mehreren Komponenten die Ausrichtung über die gesamte Faserstrecke, da Fehlausrichtungen benachbarter Komponenten ebenfalls zu Dämpfungsverlusten führen können.





Umgebungsoptimierung: Verlegen Sie die Komponente in ein temperaturkontrolliertes Gehäuse, wenn die Betriebsbedingungen den empfohlenen Bereich überschreiten. Verwenden Sie bei Außeninstallationen Feuchtigkeitssperren oder wasserdichte Verpackungen, um das Eindringen von Feuchtigkeit zu verhindern. Überwachen Sie die Umgebungsparameter mit Sensoren, um Schwankungen zu erkennen und proaktiv darauf zu reagieren.



Überprüfung der Belastbarkeit: Messen Sie die Eingangssignalleistung mit einem optischen Leistungsmesser, um sicherzustellen, dass sie innerhalb der Nenngrenze bleibt. Bei zu hohen Leistungspegeln installieren Sie einen variablen optischen Dämpfungsregler (VOA), um die Signalstärke vor Erreichen des Geräts zu reduzieren. Vergewissern Sie sich bei Hochleistungsanwendungen, dass das Gerät für den jeweiligen Leistungsbereich ausgelegt ist (z. B. 1-W- oder 5-W-PM-Varianten), um Bauteilschäden zu vermeiden.



Leistungsprüfung: Nach Behebung möglicher Ursachen sollte die Einfügungsdämpfung erneut mit einem Leistungsmesser oder optischen Spektrumanalysator (OSA) geprüft werden, um sicherzustellen, dass sie den Herstellerspezifikationen entspricht. Die Ergebnisse sind mit dem individuellen Prüfbericht des Geräts (liegt allen CE-, RoHS-, FCC- und ISO9001-zertifizierten Geräten bei) zu vergleichen, um die Konsistenz zu gewährleisten.

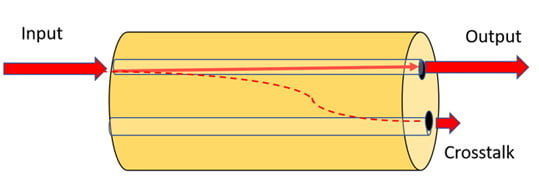

Isolation bezeichnet die Fähigkeit des optischen Zirkulators, Signalübersprechen zwischen nicht benachbarten Ports zu verhindern – eine entscheidende Funktion für die Signalintegrität in bidirektionalen Systemen. Die Spezifikationen schreiben eine Mindestisolation von 35 dB über alle Betriebswellenlängen und -temperaturen vor, mit typischen Werten von 40 dB oder höher bei 23 °C. Eine unzureichende Isolation führt zu Übersprechen, bei dem Daten eines Ports Signale eines anderen Ports stören und dadurch Fehler, reduzierten Durchsatz und eine beeinträchtigte Netzwerkzuverlässigkeit verursachen.

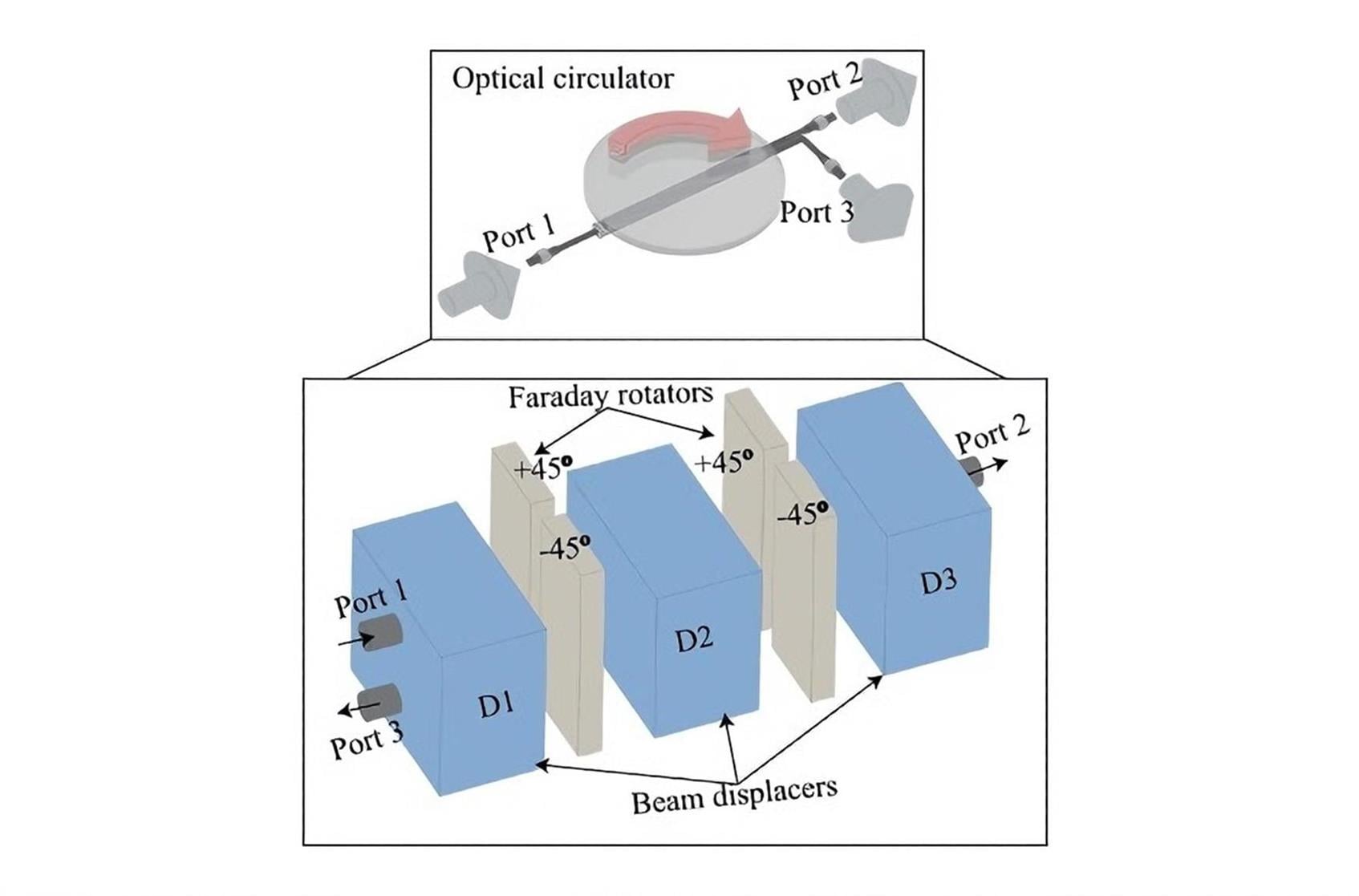

Degradation magnetooptischer Komponenten: Die nichtreziproke Funktionalität des Geräts beruht auf dem Faraday-Effekt, bei dem ein Magnetfeld die Polarisation von Licht in eine durch das Feld selbst vorgegebene Richtung dreht. Mit der Zeit können Magnete schwächer werden oder magnetooptische Materialien (wie z. B. Yttrium-Eisen-Granat, YIG) können sich durch Umwelteinflüsse oder Alterung zersetzen. Dies verringert die Effektivität der Polarisationsdrehung und somit die Isolation.





Falsche Portkonfiguration: Werden die Fasern falsch an die Ports angeschlossen – beispielsweise durch Vertauschen von Port 1 und Port 3 bei einem 3-Port-Modell oder durch falsche Ausrichtung des Signalwegs bei 4-Port-Varianten (2x2) – wird der Einweg-Routing-Mechanismus umgangen. Dies führt zu Signalverlusten, da das Licht nicht entlang des vorgesehenen kreisförmigen Pfades geleitet wird.



Wellenlängenfehlanpassung: Jede Einheit ist für spezifische Wellenlängenbereiche ausgelegt, z. B. 1310 nm, 1550 nm (±30 nm) oder die S+C+L-Bänder (1460–1625 nm). Die Verwendung des Geräts außerhalb seines vorgesehenen Wellenlängenbereichs beeinträchtigt die Effizienz des Faraday-Effekts und führt zu einer reduzierten Isolation. Beispielsweise bietet eine 1310-nm-Einheit, die mit 1064-nm-Signalen verwendet wird, keine ausreichende Isolation, da die magnetooptische Antwort wellenlängenabhängig ist.



Beschädigung der internen Optik: Stöße, Vibrationen oder unsachgemäße Handhabung können interne Linsen, Prismen oder Glasfaserkabel verstellen, den Signalweg unterbrechen und zu Leckagen zwischen den Anschlüssen führen. Dies tritt besonders häufig in industriellen Umgebungen oder beim Transport von Geräten auf, wo diese mechanischen Belastungen ausgesetzt sein können.





Isolationsprüfung: Verwenden Sie einen OSA, um die Isolation zwischen allen nicht benachbarten Portpaaren zu messen (z. B. Port 1 und Port 3 bei 3-Port-Modellen). Identifizieren Sie spezifische Leckagepunkte, um die Ursache zu ermitteln. Ist die Isolation über alle Paare hinweg durchgehend niedrig, ist mit einer internen Komponentenbeeinträchtigung zu rechnen.



Magnet- und magnetooptische Prüfung: Wenden Sie sich an den Hersteller, um eine professionelle Prüfung der Magnete und magnetooptischen Bauteile zu vereinbaren. Geschwächte Magnete müssen möglicherweise ausgetauscht werden, während beschädigte YIG-Kristalle oder andere Komponenten eine Reparatur oder den Austausch des Geräts erfordern können. Nutzen Sie die lebenslange Garantie, die die meisten namhaften Anbieter anbieten, um eine kostengünstige Wartung zu gewährleisten.



Portverbindungsprüfung: Prüfen Sie im Datenblatt des Geräts, ob die Portbelegung korrekt ist (z. B. Port 1 → Port 2 → Port 3 bei 3-Port-Geräten, Port 1 → Port 2 und Port 3 → Port 4 bei 4-Port-Modellen). Schließen Sie die Glasfasern sorgfältig wieder an und achten Sie darauf, dass jedes Kabel fest am richtigen Port sitzt. Verwenden Sie Farbkennzeichnungen oder Beschriftungen, um Fehlverbindungen zu vermeiden.





Wellenlängenabgleich: Stellen Sie sicher, dass die Betriebswellenlänge den Spezifikationen der Komponente entspricht. Verwenden Sie ein Wellenlängenmessgerät, um die Signalwellenlänge zu bestätigen und das System so einzustellen, dass es im vorgegebenen Bereich bleibt. Wählen Sie für Mehrbandanwendungen ein Gerät, das für die Bänder S, C und L ausgelegt ist, um eine spektrale Trennung zu gewährleisten.



Prüfung der mechanischen Stabilität: Überprüfen Sie Verpackung und Montage auf sicheren und vibrationsfreien Sitz. Verwenden Sie vibrationsdämpfende Halterungen oder stoßdämpfende Materialien, um die interne Optik vor mechanischer Belastung zu schützen. Achten Sie bei Modellen mit blanken Fasern oder 900-µm-Bündelleitungen darauf, dass die Fasern nicht über ihren minimalen Biegeradius hinaus gebogen werden, da dies zu Mikrorissen und Signalverlusten führen kann.





PDL bezeichnet die Schwankung der Einfügedämpfung, die durch Änderungen des Polarisationszustands des Eingangssignals verursacht wird. Der optische Zirkulator ist so konzipiert, dass er PDL minimiert, mit typischen Spezifikationen von ≤ 0,15 dB (und bis zu 0,05 dB bei Hochleistungsgeräten). Zu hohe PDL destabilisiert die Signalstärke in Systemen mit variabler Polarisation, wie z. B. WDM-Netzen oder faseroptischen Sensoren, und führt zu inkonsistenter Leistung und Datenfehlern.





Instabilität des Polarisationszustands: Bei polarisationsunempfindlichen Einheiten können plötzliche Änderungen der Polarisation des Eingangssignals – verursacht durch Faserbiegung, Temperaturschwankungen oder externe Störungen – den PDL-Wert erhöhen. Diese Geräte sind zwar so konstruiert, dass sie geringfügige Polarisationsänderungen tolerieren, extreme oder schnelle Änderungen übersteigen jedoch ihre Kompensationsfähigkeit.



Beschädigung von PM-Fasern: Bei PM-Varianten sind die Faseranschlüsse speziell so konstruiert, dass die lineare Polarisation erhalten bleibt. Biegen, Quetschen oder Verdrehen dieser Fasern beeinträchtigt die Polarisationserhaltung und führt zu einem höheren PDL-Wert. Selbst geringfügige Verformungen können die Doppelbrechung der Faser verändern und die Leistung mindern.





Fehlausgerichtete Polarisationsachsen: Bei der Integration einer PM-Einheit in ein System führt eine fehlerhafte Ausrichtung der Polarisationsachsen der Einheit zu den Achsen der Eingangs-/Ausgangsfasern und damit zu PDL-Spitzen. Dies tritt häufig in Systemen auf, in denen Fasern ausgetauscht oder neu verbunden werden, ohne die Ausrichtung erneut zu überprüfen.



Alterung oder Verschleiß von Bauteilen: Mit der Zeit können interne Bauteile wie Polarisationsregler oder Wellenplatten verschleißen, wodurch die Fähigkeit des Geräts zur Stabilisierung der Polarisation beeinträchtigt wird. Dies tritt häufiger bei Geräten auf, die rauen Umgebungsbedingungen oder übermäßigen Leistungspegeln ausgesetzt sind.





Polarisationsstabilisierung: Installieren Sie einen Polarisationsregler im Signalweg, um einen konstanten Polarisationszustand am Eingang zu gewährleisten. Überwachen Sie den Polarisationsverlust (PDL) in Echtzeit mit einem PDL-Messgerät und passen Sie den Regler an, um Schwankungen zu minimieren. Bei Systemen mit dynamischen Polarisationsänderungen empfiehlt sich ein Upgrade auf ein Hochleistungsgerät mit extrem niedrigem PDL (≤ 0,05 dB).



PM-Faserprüfung und -reparatur: Untersuchen Sie die PM-Faser-Pigtails auf Beschädigungen wie Knicke, Verbiegungen oder Quetschungen. Ersetzen Sie beschädigte Fasersegmente und achten Sie darauf, dass die neuen Fasern mit den Polarisationsachsen des Geräts (langsame oder schnelle Achse) kompatibel sind. Verwenden Sie ein Fusionsspleißgerät, um verlustarme Verbindungen herzustellen und Fehlausrichtungen bei der Installation zu vermeiden.



Achsenausrichtung prüfen: Verwenden Sie einen Polarisationsanalysator, um die Ausrichtung der Polarisationsachsen des Geräts und der Systemfasern zu überprüfen. Passen Sie die Position der Faserstecker an oder drehen Sie diese (falls zutreffend), um eine optimale Ausrichtung zu erreichen. Dokumentieren Sie die Ausrichtungseinstellungen für zukünftige Wartungsarbeiten.



Alterungsprüfung von Komponenten: Sollten weiterhin Probleme mit der PDL auftreten, vergleichen Sie die aktuellen Leistungsdaten mit dem ursprünglichen Prüfbericht des Herstellers. Bei erkennbarer Verschlechterung wenden Sie sich bitte an den technischen Support, um zu klären, ob ein Komponenten- oder Geräteaustausch erforderlich ist. Bei kritischen Anwendungen empfiehlt sich der proaktive Austausch alternder Einheiten, um ungeplante Ausfallzeiten zu vermeiden.





Der optische Zirkulator ist für hohe Umweltstabilität ausgelegt und kann bei Temperaturen von -40 °C bis +85 °C gelagert sowie bei -10 °C bis +70 °C betrieben werden. Allerdings können extreme Temperaturen, hohe Luftfeuchtigkeit, Vibrationen oder korrosive Substanzen die Leistung mit der Zeit beeinträchtigen und zu Problemen wie erhöhter Einfügungsdämpfung, schlechter Isolation oder sogar zum Totalausfall des Geräts führen.





Feuchtigkeitseintritt: Feuchtigkeit oder Wasser können interne Metallkomponenten korrodieren, Faserbeschichtungen beschädigen und magnetooptische Materialien beeinträchtigen. Dies stellt ein erhebliches Risiko bei Außeninstallationen, in Küstenregionen oder Rechenzentren mit unzureichender Luftfeuchtigkeitskontrolle dar. Unversiegelte Bauteile – wie blanke Glasfasern oder 900-µm-Bündelrohrleitungen – sind besonders anfällig.



Extreme Temperaturschwankungen: Der Betrieb des Geräts außerhalb des empfohlenen Temperaturbereichs führt zu einer thermischen Ausdehnung oder Kontraktion der internen Komponenten. Dies kann zu Fehlausrichtungen, Haftungsbeeinträchtigungen oder Faserverbindungsfehlern führen. Hohe Temperaturen können zudem Magnete schwächen, während Minustemperaturen zu Sprödbrüchen in den Faserbeschichtungen führen können.



Mechanische Vibrationen und Stöße: In industriellen Umgebungen, im Transportwesen oder in stark frequentierten Rechenzentren können Vibrationen Steckverbinder lockern, interne Optiken verstellen oder Glasfaserkabel beschädigen. Plötzliche Stöße – wie etwa durch Herunterfallen oder Aufprall – können empfindliche Bauteile wie Linsen oder Prismen irreparabel beschädigen.





Korrosive oder kontaminierte Umgebungen: Der Kontakt mit Staub, Chemikalien oder korrosiven Gasen (z. B. in Produktionsanlagen oder Küstengebieten) kann die interne Optik beschichten, Signalwege blockieren und Materialien beschädigen. Dies ist besonders problematisch für Geräte mit freiliegenden Anschlüssen oder unversiegelten Gehäusen.





Feuchtigkeitsschutz: Verwenden Sie für den Einsatz im Freien oder in Umgebungen mit hoher Luftfeuchtigkeit wasserdichte Gehäuse oder Schrumpfschläuche, um die Steckverbinder und das Gehäuse abzudichten. Wählen Sie Modelle mit abgedichteten Kabelbündeln (z. B. 2,0-mm- oder 3-mm-Kabelbündel) anstelle von Varianten mit offener Faser. Überprüfen Sie die Gehäuse regelmäßig auf Wasserschäden und tauschen Sie die Dichtungen aus, sobald diese verschlissen sind.



Temperaturregelung: Stellen Sie das Gerät in einen klimatisierten Raum, wenn die Betriebstemperaturen den empfohlenen Bereich überschreiten. Verwenden Sie Wärmedämmung oder Heiz-/Kühlsysteme, um in extremen Umgebungen stabile Temperaturen zu gewährleisten. Wählen Sie für industrielle Anwendungen Modelle in Industriequalität, die für einen größeren Temperaturbereich ausgelegt sind.



Vibrations- und Stoßdämpfung: Montieren Sie das Bauteil mithilfe stoßdämpfender Halterungen auf einer stabilen, vibrationsdämpfenden Oberfläche. Vermeiden Sie die Installation in der Nähe von stark vibrierenden Geräten (z. B. Pumpen, Ventilatoren) oder in stoßgefährdeten Bereichen. Verwenden Sie für den Transport gepolsterte Verpackungen, um das Gerät vor Stößen zu schützen.



Reinigung und Wartung: Reinigen Sie regelmäßig das Gehäuse und die Anschlüsse, um Staub, Schmutz und chemische Rückstände zu entfernen. Verwenden Sie Druckluft, um Staub aus Spalten zu blasen, und vermeiden Sie aggressive Chemikalien, die das Gehäuse oder die Optik beschädigen könnten. In korrosiven Umgebungen sollten Sie häufigere Wartungsprüfungen durchführen, um Ablagerungen vorzubeugen.



Langzeit-Zuverlässigkeitsprüfung: Führen Sie regelmäßig Leistungstests (Einfügungsdämpfung, Isolation, PDL) durch, um die Stabilität des Geräts im Zeitverlauf zu überwachen. Vergleichen Sie die Ergebnisse mit den bei der Installation durchgeführten Basismessungen, um eine allmähliche Verschlechterung zu erkennen. Nutzen Sie Umweltsensoren zur Überwachung von Temperatur, Luftfeuchtigkeit und Vibrationspegeln, um die Betriebsbedingungen proaktiv anzupassen.





Als zentraler Bestandteil moderner optischer Kommunikationsnetze spielt der optische Zirkulator eine unersetzliche Rolle bei der Ermöglichung bidirektionaler Übertragung, der Verbesserung der Signalintegrität und der Optimierung der Systemeffizienz. Durch systematische Fehlersuche und die Behebung häufiger Probleme wie übermäßiger Einfügungsdämpfung, unzureichender Isolation, PDL-Schwankungen und Umwelteinflüsse können Netzbetreiber eine konsistente und zuverlässige Leistung des Geräts gewährleisten. Entscheidend für den Erfolg sind die Einhaltung der Herstellerspezifikationen, regelmäßige Wartung und der Einsatz von Werkzeugen wie optischen Leistungsmessern, OSAs und Polarisationsanalysatoren zur präzisen Fehlerdiagnose. Bei anhaltenden Problemen gewährleistet die Zusammenarbeit mit dem technischen Support des Herstellers oder die Inanspruchnahme der lebenslangen Garantie eine zeitnahe Lösung. Mit sachgemäßer Pflege und proaktiver Fehlersuche wird diese kritische Komponente auch in Zukunft ein zuverlässiges Arbeitstier in optischen Netzen sein und eine reibungslose Datenübertragung ermöglichen.
