Panda Glasfaserverteiler: Auswahlhilfe und bewährte Verfahren

In der sich rasant entwickelnden Landschaft der optischen Kommunikations- und Sensortechnologien haben sich polarisationserhaltende (PM) Komponenten als unverzichtbare Bausteine ​​etabliert. Panda -Fasersplitter zeichnen sich dabei durch ihre außergewöhnliche Leistung, Zuverlässigkeit und die Fähigkeit aus, die kritische Polarisationsintegrität zu bewahren. Benannt nach der markanten Anordnung der Spannungsstäbe, die an Pandaaugen erinnert – zwei parallele Spannungsstäbe, die den Faserkern flankieren – spielen diese Spezialbauteile eine zentrale Rolle für die Signalstabilität in hochpräzisen Anwendungen, in denen selbst geringfügige Polarisationsschwankungen zu Systembeeinträchtigungen oder Datenverlusten führen können. Dieser umfassende Leitfaden erläutert die Kernkonzepte, die wichtigsten Auswahlkriterien und bewährte Vorgehensweisen für den optimalen Einsatz von Panda-Fasersplittern und unterstützt Ingenieure, Forscher und Branchenexperten bei fundierten Entscheidungen, die ihren spezifischen Systemanforderungen entsprechen.

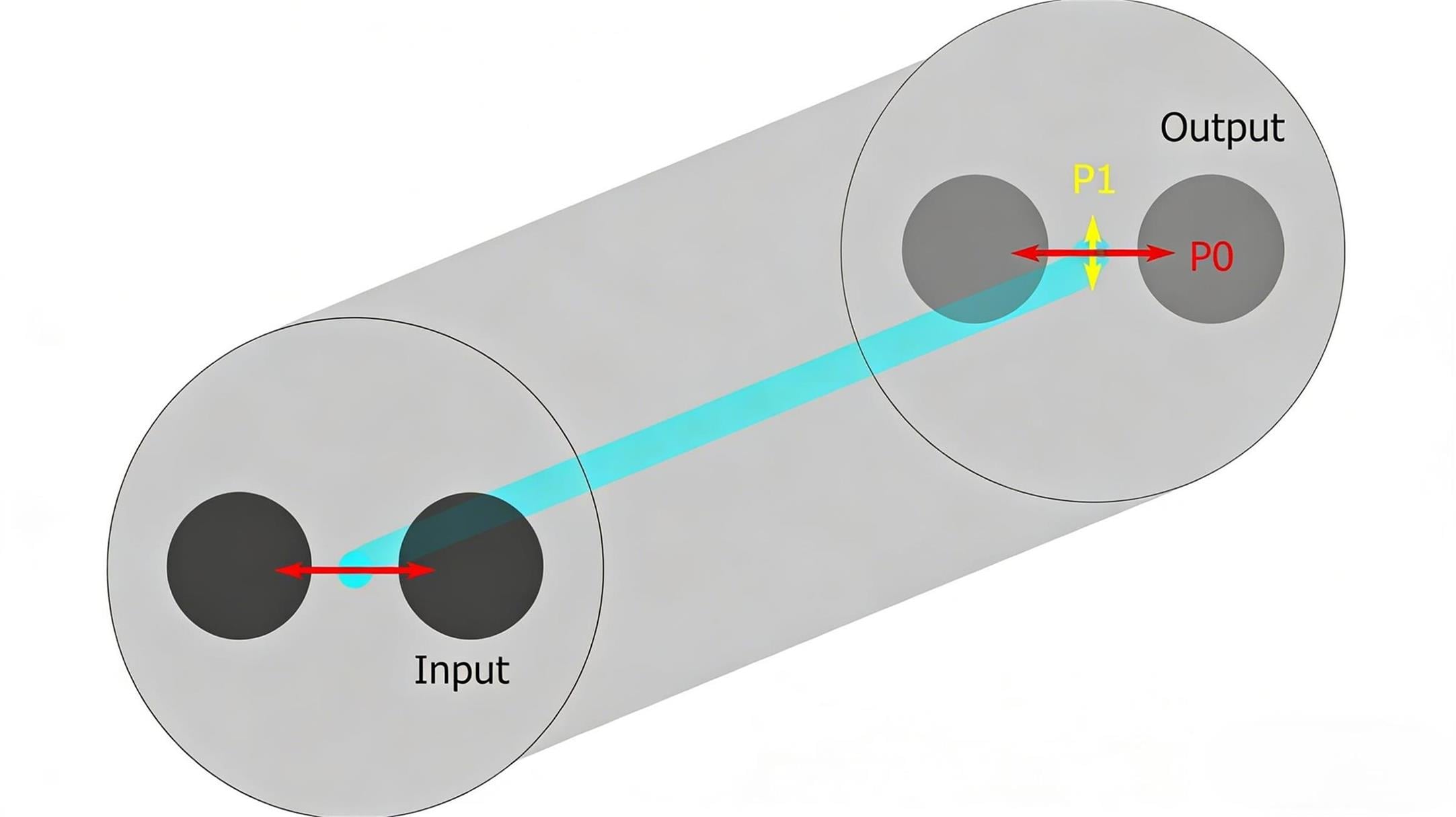

Panda-Fasersplitter sind eine spezielle Klasse von PM-optischen Komponenten, die ein optisches Eingangssignal in vordefinierte Leistungsverhältnisse aufteilen und dabei den ursprünglichen Polarisationszustand des Lichts präzise erhalten. Sie basieren auf der Panda-PM-Faser – einem einzigartigen optischen Faserdesign, bei dem zwei parallel zum Faserkern angeordnete Spannungsstäbe die Doppelbrechung im Kern induzieren und so eine schnelle und eine langsame Polarisationsachse erzeugen. Diese Achsen führen linear polarisiertes Licht, ohne zufällige Polarisationsverschiebungen zuzulassen. Im Gegensatz zu Standard-Lichtwellenleitersplittern, die der Signalverteilung Vorrang vor der Polarisationserhaltung einräumen, werden Panda-Fasersplitter mit Präzisionstechniken wie FBT (Fused Biconical Tapering) oder PLC (Planar Lightwave Circuit) gefertigt, um eine exakte Ausrichtung der Polarisationsachsen zu gewährleisten. Dadurch sind sie unverzichtbar in Anwendungen, in denen Polarisationsstabilität unerlässlich ist, da sie Signalverluste, Interferenzen und Leistungsbeeinträchtigungen durch unkontrollierte Polarisationsänderungen verhindern.







Hohes Polarisationsauslöschungsverhältnis (PER) : Eine herausragende Stärke dieser Komponenten ist ihre Fähigkeit, ein hohes PER von typischerweise ≥23 dB (und ≥18 dB mit Steckverbindern) aufrechtzuerhalten. Diese minimale Polarisationsverschlechterung ist entscheidend für Anwendungen wie kohärente optische Kommunikation, faseroptische Gyroskope und interferometrische Sensoren, bei denen die Signalintegrität direkt von stabilen Polarisationszuständen abhängt.



Präzise Aufteilungsverhältnisse: Sie bieten eine breite Palette an Standard-Aufteilungsverhältnissen (z. B. 50:50, 72:25, 90:10, 99:1) und vollständig anpassbare Optionen – alle mit außergewöhnlicher Genauigkeit und Konsistenz. Diese Flexibilität ermöglicht es ihnen, unterschiedlichste Anforderungen an die Stromverteilung zu erfüllen, von der symmetrischen Signalaufteilung in Kommunikationssystemen bis hin zur verlustarmen Abzweigung in Sensorsystemen.



Breite Wellenlängenkompatibilität: Diese Komponenten sind für den Betrieb in einem vielseitigen Spektralbereich ausgelegt, einschließlich 460 nm, 630 nm, 780 nm, 980 nm, 1310 nm und 1550 nm (mit einer Bandbreite von ±40 nm um jede zentrale Wellenlänge), und unterstützen somit Mehrwellenlängenanwendungen in der wissenschaftlichen Forschung, der industriellen Sensorik und der Telekommunikation.



Robuste Umweltbeständigkeit: Dank eines Betriebs- und Lagertemperaturbereichs von -40 °C bis 85 °C zeichnen sich diese Glasfaser-Splitter durch außergewöhnliche Robustheit und Stabilität selbst unter rauen Bedingungen aus. Dadurch eignen sie sich ideal für anspruchsvolle Umgebungen wie Navigationssysteme in der Verteidigungs- und Luftfahrtindustrie, faseroptische Sensornetzwerke im Außenbereich und industrielle Überwachungssysteme, in denen Temperaturschwankungen häufig auftreten.



Einhaltung globaler Standards: Zuverlässige Geräte werden zu 100 % einzeln geprüft und verfügen über Zertifizierungen wie CE, RoHS, FCC und ISO 9001, um die Einhaltung internationaler Qualitäts- und Sicherheitsstandards zu gewährleisten. Jedem Gerät liegt ein detaillierter Prüfbericht bei, der Transparenz hinsichtlich Leistungskennzahlen wie Einfügedämpfung, PER und Teilungsverhältnis bietet.









Der erste Schritt bei der Auswahl der passenden Panda-Fasersplitter besteht darin, die spezifischen Anforderungen Ihrer Anwendung genau zu definieren. Bei faseroptischen Sensorsystemen – wie beispielsweise verteilten Fasersensoren, Hydrophonen, Strom-/Spannungssensoren oder faseroptischen Gyroskopen – priorisieren Sie ein hohes PER (Pegelverhältnis) und eine präzise Achsenausrichtung, um genaue und reproduzierbare Messungen zu gewährleisten. In der kohärenten optischen Kommunikation liegt der Fokus auf geringer Einfügedämpfung (idealerweise durch SENKO-Steckverbinder für extrem geringe Dämpfung) und präziser Teilungsverhältnisgenauigkeit, um die Signalkohärenz für symmetrischen Empfang oder die Verteilung des Lokaloszillatorsignals aufrechtzuerhalten. Für wissenschaftliche Forschungsanwendungen wie Quantenoptik-Experimente, Präzisionsinterferometrie oder die Verteilung von Laserfrequenzkämmen sollten Sie anpassbare Wellenlängen, Kopplungsverhältnisse und Steckverbinderoptionen in Betracht ziehen, um den individuellen Anforderungen experimenteller Aufbauten gerecht zu werden. In der Verteidigungs- und Luftfahrtindustrie priorisieren Sie robuste Gehäuse (z. B. Stahlrohre) und eine breite Temperaturtoleranz, um extremen Betriebsbedingungen standzuhalten.





Wellenlängenkompatibilität: Prüfen Sie, ob die Betriebswellenlänge der Komponente mit den Anforderungen Ihres Systems übereinstimmt. Während 1310 nm und 1550 nm Standardwellenlängen für die Telekommunikation sind, stehen auch spezielle Wellenlängen wie 850 nm (für Nahbereichssensorik) oder 780 nm (für die Quantenforschung) zur Verfügung. Stellen Sie sicher, dass die Bandbreite von ±40 nm alle potenziellen Wellenlängenabweichungen in Ihrem System abdeckt.



Aufteilungsverhältnis: Wählen Sie ein Standardverhältnis oder arbeiten Sie mit den Herstellern zusammen, um ein Verhältnis zu entwickeln, das Ihren Anforderungen an die Leistungsverteilung entspricht. Beispielsweise eignet sich ein Verhältnis von 90:10 ideal, um einen kleinen Teil des Signals für Überwachungszwecke abzugreifen und gleichzeitig den Großteil der Leistung dem Hauptempfänger zuzuführen. Ein Verhältnis von 50:50 ist hingegen für eine symmetrische Signalaufteilung in Interferometern geeignet. Überprüfen Sie stets die Genauigkeit des Verhältnisses, um Signalungleichgewichte zu vermeiden, die die Systemleistung beeinträchtigen könnten.



Steckverbindertyp und Politur: Wählen Sie Steckverbinder, die mit Ihrer bestehenden optischen Infrastruktur kompatibel sind. Gängige Optionen sind LC, SC, FC, ST und E2000 mit UPC- oder APC-Polierung. Die UPC-Polierung bietet geringe Einfügedämpfung für allgemeine Anwendungen, während die APC-Polierung eine höhere Rückflussdämpfung (≥ 50 dB) für reflexionsempfindliche Systeme wie z. B. Weitverkehrsnetze ermöglicht. Berücksichtigen Sie außerdem die Kodierungsoptionen (schmale oder breite Kodierung) für eine präzise Achsenausrichtung.



Belastbarkeit: Stellen Sie sicher, dass die Komponente die maximale Leistung Ihrer Lichtquelle verträgt. Die meisten Panda-Glasfaser-Splitter verarbeiten 300 mW mit Steckverbindern oder blanker Faser und 500 mW, wenn sie direkt in das System eingespleißt werden. Eine Überschreitung dieser Grenze kann zu dauerhaften Schäden am Faserkern oder den Zugentlastungsstäben führen und somit die Leistung irreversibel beeinträchtigen.



Gehäuseart: Wählen Sie ein Gehäuse, das zu Ihrer Installationsumgebung passt. ABS-Module eignen sich ideal für kompakte Aufbauten oder integrierte optische Schaltungen, Stahlrohre bieten erhöhten Schutz für robuste Anwendungen, und Rack-Montagesysteme sind für große Systeme konzipiert, die eine organisierte und platzsparende Installation erfordern.







Bei der Auswahl von Panda-Glasfaser-Splittern sollten Sie Hersteller bevorzugen, die jedes Gerät umfassend testen. Achten Sie auf individuelle Testberichte mit Kennzahlen wie PER, Einfügedämpfung, Rückflussdämpfung (≥ 50 dB), Richtwirkung (≥ 55 dB) und Aufteilungsgenauigkeit. Zertifizierungen wie CE, RoHS, FCC und ISO 9001 sind Indikatoren für gleichbleibende Qualität und die Einhaltung internationaler Standards. Erkundigen Sie sich außerdem nach den Garantiebedingungen – seriöse Hersteller bieten oft eine lebenslange Garantie, was ihr Vertrauen in die Langlebigkeit und Leistungsfähigkeit ihrer Produkte unterstreicht. Vermeiden Sie Komponenten ohne entsprechende Testdokumentation, da diese zu Leistungsschwankungen oder vorzeitigem Ausfall führen können.







Präzise Achsenausrichtung: Die Leistung von Panda-Fasersplittern hängt maßgeblich von der genauen Ausrichtung der langsamen oder schnellen Faserachse (je nach Anwendung) zum linear polarisierten Eingangslicht ab. Eine Fehlausrichtung kann die Polarisationsausbeute (PER) und die Signalqualität drastisch reduzieren. Verwenden Sie spezielle Ausrichtungswerkzeuge (z. B. Polarisationsregler oder Achsenausrichtungslehren), um die Ausrichtung während der Installation zu überprüfen und anzupassen. Stellen Sie bei FBT-basierten Splittern sicher, dass die Spannstäbe der Eingangs- und Ausgangsfasern entsprechend den Anforderungen auf 0° oder 90° ausgerichtet sind.



Schonende Faserbehandlung: Vermeiden Sie es, die Faser über ihren minimalen Biegeradius (in der Regel vom Hersteller angegeben) hinaus zu biegen oder zu verdrehen, um Mikrorisse im Faserkern oder Beschädigungen der Aderendhülsen zu verhindern. Dies kann zu erhöhter Einfügedämpfung und Polarisationsverschlechterung führen. Verwenden Sie beim Verlegen der Faser Kabelmanagementsysteme, um einen glatten, spannungsfreien Verlauf zu gewährleisten, und behandeln Sie die Steckverbinder vorsichtig, um Kratzer oder Verunreinigungen der Aderendhülsen zu vermeiden.







Temperaturmanagement: Panda-Fasersplitter sind zwar für einen breiten Temperaturbereich ausgelegt, extreme Temperaturschwankungen können jedoch die Doppelbrechung und das PER beeinflussen. In anspruchsvollen Umgebungen – wie z. B. in Außensensorsystemen oder in der Luft- und Raumfahrt – sollten Sie Wärmedämmung oder temperaturkontrollierte Gehäuse verwenden, um die Betriebstemperatur zu stabilisieren. Vermeiden Sie die Montage der Komponenten in der Nähe von Wärmequellen (z. B. Leistungsverstärkern) oder an Orten mit längerer direkter Sonneneinstrahlung.



Leistungsregelung: Die maximale Belastbarkeit ist unbedingt einzuhalten. Überwachen Sie die Eingangsleistung regelmäßig mit Leistungsmessgeräten und installieren Sie gegebenenfalls optische Dämpfungsglieder, um eine Übersteuerung zu vermeiden. Zu hohe Leistung kann mit der Zeit zu thermischen Schäden am Faserkern oder den Zugentlastungsstäben führen, was eine dauerhafte Erhöhung der Einfügedämpfung und eine Reduzierung des Leistungsverhältnisses (PER) zur Folge hat.





Regelmäßige Steckverbinderreinigung: Staub, Schmutz oder Öl auf Steckverbindern sind häufige Ursachen für erhöhte Einfügedämpfung und Reflexionen. Untersuchen Sie die Steckverbinder regelmäßig mit einem Fasermikroskop und reinigen Sie sie mit fusselfreien Tüchern und optischen Reinigungsmitteln. Vermeiden Sie aggressive Chemikalien oder abrasive Materialien, die die Oberfläche der Aderendhülse zerkratzen könnten.



Leistungsüberwachung: Führen Sie regelmäßig Tests für PER, Einfügedämpfung, Teilungsverhältnis und Rückflussdämpfung mit kalibrierten optischen Messgeräten durch. Vergleichen Sie die Ergebnisse mit dem ursprünglichen Testbericht, um eine allmähliche Leistungsverschlechterung festzustellen. Die frühzeitige Erkennung von Problemen – wie z. B. erhöhter Einfügedämpfung oder reduziertem PER – ermöglicht rechtzeitige Wartung oder Austausch und verhindert Systemausfallzeiten.



Lagerung und Handhabung bei Nichtgebrauch: Panda Glasfaser-Splitter sollten in einer sauberen, trockenen Umgebung mit stabiler Temperatur und Luftfeuchtigkeit gelagert werden. Schützen Sie die Anschlüsse mit Staubschutzkappen vor Verunreinigungen und vermeiden Sie es, schwere Gegenstände auf die Verpackung zu stapeln, um Beschädigungen zu verhindern.





Panda-Fasersplitter sind ausschließlich für die Signalverteilung konzipiert – sie teilen ein einzelnes Eingangssignal in mehrere Ausgänge auf. Die umgekehrte Verwendung (zur Zusammenführung mehrerer Lichtquellen an einem einzigen Ausgang) kann zu destruktiven Interferenzen zwischen den Signalen führen, die Leistungsdichte (PER) verringern und das Bauteil beschädigen. Dieser umgekehrte Betrieb ist konstruktionsbedingt nicht vorgesehen, da der Wellenleiter bzw. der Kopplungsbereich für die unidirektionale Leistungsverteilung optimiert ist. Halten Sie sich stets an den vorgesehenen Verwendungszweck, um die Leistung zu erhalten und die Lebensdauer des Bauteils zu verlängern.





Panda-Fasersplitter sind entscheidende Komponenten in hochpräzisen optischen Systemen und bieten unübertroffene Polarisationserhaltung, präzise Signalverteilung und robuste Leistung in unterschiedlichsten Anwendungen. Von kohärenter Kommunikation und faseroptischer Sensorik bis hin zu wissenschaftlicher Forschung und Verteidigungs- und Luftfahrttechnik ermöglichen diese Komponenten einen zuverlässigen und leistungsstarken Betrieb, indem sie die Risiken polarisationsbedingter Signalverschlechterungen minimieren. Durch das Verständnis ihrer Kernvorteile, die Einhaltung strenger Auswahlkriterien – einschließlich der Abstimmung technischer Spezifikationen auf die Anwendungsanforderungen und der Qualitätsprüfung durch Zertifizierungen und Prüfberichte – sowie die Implementierung bewährter Verfahren für Installation, Betrieb und Wartung können Ingenieure und Fachkräfte die Zuverlässigkeit, Effizienz und Lebensdauer ihrer optischen Systeme maximieren. Da optische Technologien kontinuierlich an Präzision und Komplexität zunehmen, bleiben Panda-Fasersplitter unverzichtbare Werkzeuge für Innovationen und stellen somit eine wertvolle Investition für jedes Unternehmen dar, das höchste Ansprüche an optische Technik und Systemleistung stellt.
