Was ist SFP? Alles, was Sie über SFPs wissen müssen.

Im Bereich der Netzwerkkommunikation ist SFP (Small Form-factor Pluggable) die zentrale Basiskomponente für den Aufbau moderner, skalierbarer optischer Netzwerke. Die meisten Online-Ressourcen zu SFP-Transceivern konzentrieren sich stark auf die Produktwerbung, anstatt systematische und umfassende Erklärungen ihrer technischen Grundlagen, Kategorieunterschiede und Anwendungslogik zu liefern. Dieser Artikel erläutert professionell die Kerndefinition, die technischen Merkmale, die vollständige Kategorienklassifizierung, die Funktionsweise, die Auswahlkriterien sowie die Betriebs- und Wartungsspezifikationen von SFPs und deckt damit das gesamte Fachwissen ab, das Netzwerkexperten benötigen.

Was ist SFP?

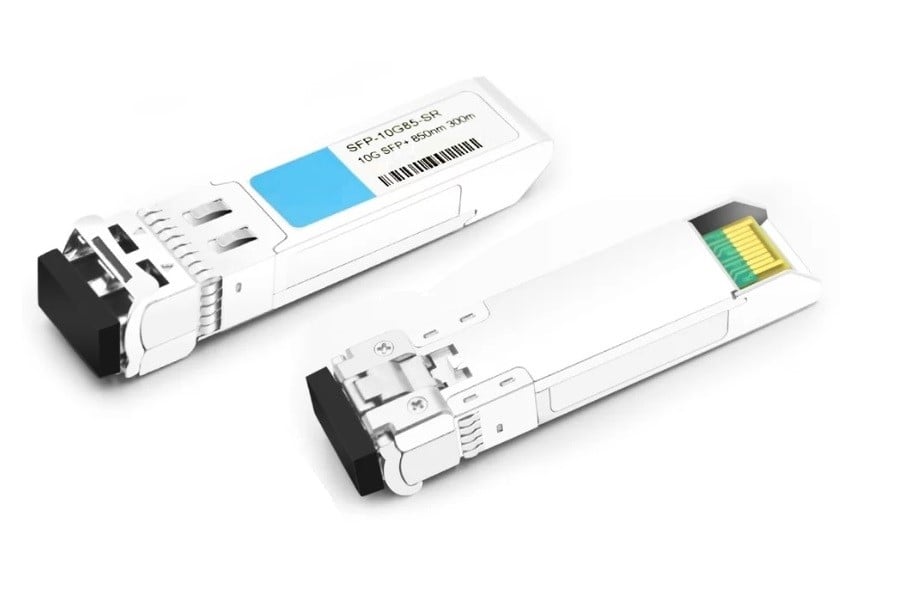

SFP (Small Form-factor Pluggable) ist ein standardisiertes, kompaktes Netzwerk-Transceiver-Bauteil und die zentrale Schnittstelle zwischen Netzwerk-Hardware und Übertragungsmedien. Seine Hauptfunktion besteht in der bidirektionalen Umwandlung zwischen elektrischen und optischen Signalen. Dadurch können verschiedene Netzwerkgeräte wie Switches, Router, Medienkonverter und PoE-Glasfaser-Switches unterschiedliche Übertragungsmedien, darunter Glasfasern und Kupferkabel, für die Datenübertragung über große Entfernungen und mit hoher Geschwindigkeit nutzen.

Im Vergleich zu den fest installierten Glasfaseranschlüssen herkömmlicher Geräte zeichnen sich SFPs durch ein modulares Stecksystem aus, das maximale Flexibilität und universelle Einsetzbarkeit bietet. Ohne Austausch der Kernnetzwerkhardware genügt es, das SFP-Modul zu wechseln, um Übertragungsrate, Entfernung und Medientyp der Netzwerkverbindung anzupassen. Dies reduziert die Kosten für Netzwerk-Upgrades, Betrieb, Wartung und Erweiterung erheblich. SFPs finden breite Anwendung in Unternehmensnetzwerken, Rechenzentren, Metropolregionennetzen und der Telekommunikationsinfrastruktur für große Entfernungen.

Technische Merkmale von SFP

Die Beliebtheit von SFP-Modulen beruht auf ihren zahlreichen standardisierten technischen Kernmerkmalen, die sie auch von herkömmlichen festen Ports unterscheiden. Alle gängigen SFP-Produkte entsprechen den standardisierten MSA-Spezifikationen (Multi-Source Agreement), um die Kompatibilität zwischen verschiedenen Herstellern zu gewährleisten.

Hot-Swap-fähiges Design

Alle Module der SFP-Serie unterstützen Hot-Swapping. Das bedeutet, sie können im laufenden Betrieb des Netzwerkgeräts eingesetzt, entfernt, ausgetauscht und aktualisiert werden, ohne die Netzwerkdienste zu unterbrechen. Diese Funktion vermeidet Ausfallzeiten, wie sie bei herkömmlichen Hardware-Upgrades auftreten können, verkürzt die Wartungszeiten und Netzwerkerweiterungen erheblich und eignet sich ideal für Hochverfügbarkeitsszenarien wie Rechenzentren und Telekommunikationsnetze.

Standardisierte kompatible Architektur

SFP-Module entsprechen strikt den MSA-Spezifikationen für mechanische und elektrische Schnittstellen. Dank des einheitlichen Formfaktors, der einheitlichen elektrischen Parameter und der einheitlichen optischen Standards sind sie mit den meisten Netzwerkgeräten verschiedener Hersteller kompatibel, darunter Managed/Unmanaged Media Converter, PoE-Switches und Industrie-Switches. Dadurch wird eine Abhängigkeit von einem einzelnen Hardwarehersteller vermieden und die Flexibilität bei der Geräteauswahl und der Lieferkette verbessert.

Digitale optische Überwachung (DOM/DDM)

Moderne SFP-Module integrieren Digital Optical Monitoring (DOM), auch bekannt als Digital Diagnostic Monitoring (DDM). Dieses System erfasst und überwacht in Echtzeit Kernparameter wie optische Sende- und Empfangsleistung, Betriebstemperatur des Moduls, Versorgungsspannung und Laser-Biasstrom. Es unterstützt Fehlerwarnungen, Verbindungsverlusterkennung und präzise Fehlerlokalisierung und ermöglicht so die visuelle Überwachung und Wartung von Netzwerkverbindungen sowie eine vereinfachte Fehlersuche.

Breiter Temperaturanpassungsbereich

Alle optischen Transceiver, einschließlich SFP, SFP+ und XFP, werden je nach Betriebstemperatur in zwei Spezifikationen unterteilt: Module in kommerzieller Qualität sind für den normalen Temperaturbereich von 0 °C bis +70 °C geeignet und eignen sich für herkömmliche Szenarien wie Computerräume und Büros in Unternehmen; Module in industrieller Qualität können in extremen Temperaturbereichen von -40 °C bis +85 °C stabil arbeiten und eignen sich für anspruchsvolle Szenarien wie Basisstationen im Freien, Industrieanlagen und Feldkommunikation.

Vollständige Kategorienklassifizierung von SFP

SFP-Module lassen sich in zahlreiche Kategorien einteilen, die sich präzise in sechs Dimensionen unterteilen lassen: Übertragungsrate, Übertragungsdistanz, Fasermodus, Wellenlängenteilungstechnologie, Managementfunktionen und Anwendungsszenario. Die Leistungsparameter und Anwendungsszenarien der verschiedenen Kategorien unterscheiden sich erheblich und bilden die Grundlage für die Netzwerkauswahl.

Klassifizierung nach Übertragungsrate und Iterationsversion

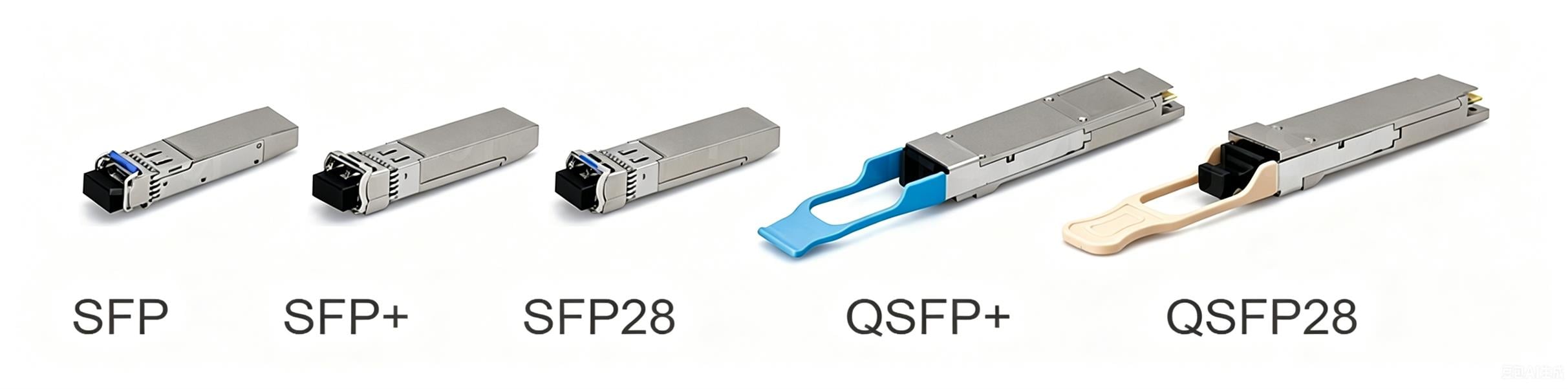

Diese Klassifizierung ist die gebräuchlichste Kernklassifizierung und bestimmt direkt die maximale Bandbreite von Netzwerkverbindungen. Zu den gängigen iterativen Produkten gehören vier Serien: SFP, SFP+, SFP28 und XFP.

● 1G SFP : Die Basisversion des Small Form-Factor Pluggable Module (SFP) mit einer maximalen Übertragungsrate von 1,25 Gbit/s unterstützt das Gigabit-Ethernet-Protokoll. Es zeichnet sich durch hohe Kompatibilität und niedrige Kosten aus. Hauptsächlich wird es in Umgebungen mit geringem Bandbreitenbedarf eingesetzt, wie z. B. in Unternehmensnetzwerken, lokalen Büronetzwerken und der industriellen Überwachung. Es ist das gängigste Zugangsmodul für traditionelle Netzwerke.

● SFP+ (Enhanced SFP) : Die verbesserte Version von SFP mit einer maximalen Übertragungsrate von bis zu 10,3125 Gbit/s, der zehnfachen Bandbreite von 1G SFP. Es hat die gleiche Bauform wie SFP und ist mit dem ursprünglichen SFP-Port kompatibel. Es unterstützt 10G-Ethernet- und 10G-Fibre-Channel-Protokolle und wird häufig in Unternehmensnetzwerken, in Aggregationsschichten kleiner und mittlerer Rechenzentren sowie als Server-Uplink eingesetzt.

● SFP28 : Das Hochgeschwindigkeitsmodul der neuen Generation mit einer maximalen Übertragungsrate von 25,78 Gbit/s, dem 2,5-fachen Durchsatz von SFP+, bei geringerem Stromverbrauch und höherer Portdichte. Es wird hauptsächlich in Hochleistungsrechenzentren, 5G-Fronthaul-/Midhaul-Netzwerken, KI-Computing-Clustern und anderen Szenarien mit hohen Geschwindigkeiten und niedriger Latenz eingesetzt und gilt als Standard für die Modernisierung der Rechenzentrumsinfrastruktur im Jahr 2026.

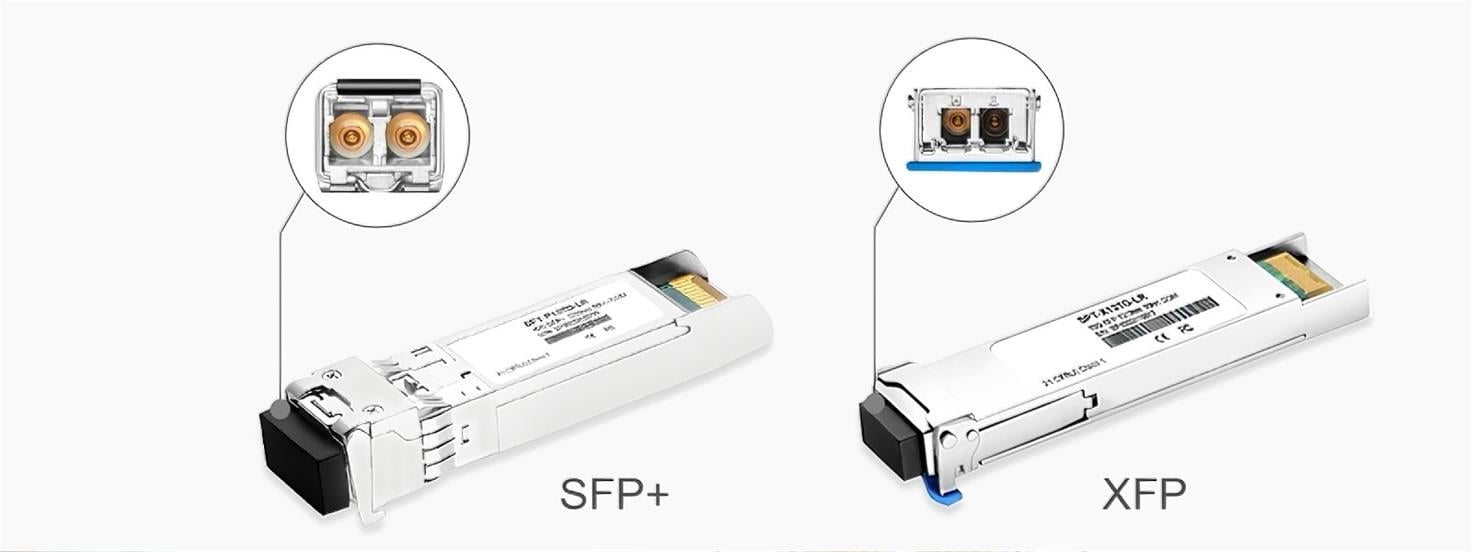

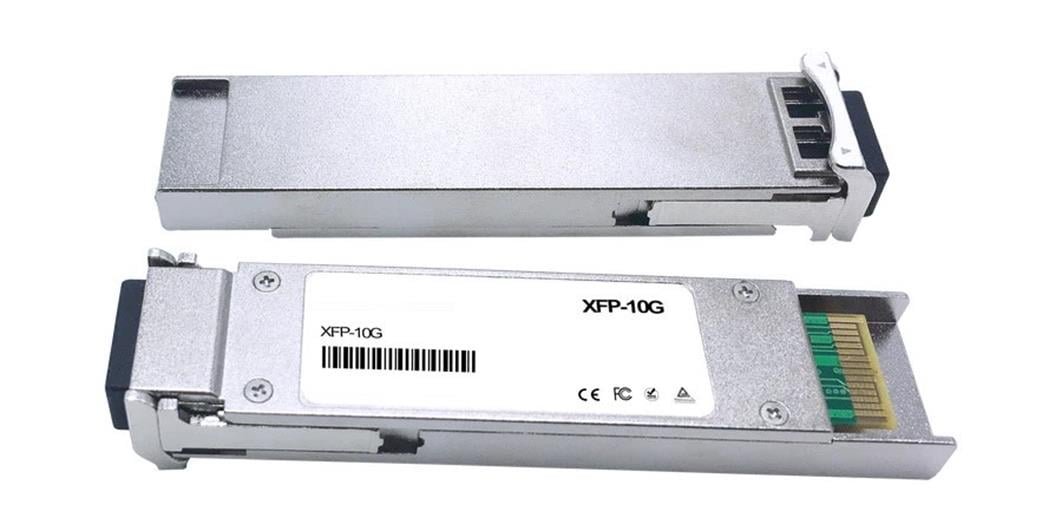

● XFP (10 Gigabit Small Form-factor Pluggable) : Das optische 10G-Hochgeschwindigkeitsmodul der ersten Generation ist größer als SFP/SFP+. Es unterstützt eine Übertragungsrate von 10 Gbit/s und deckt die Wellenlängen 850 nm, 1310 nm und 1550 nm ab. Es ist nur mit Managed Media Convertern kompatibel und wird zunehmend durch das kleinere und kostengünstigere SFP+ ersetzt.

Klassifizierung nach Übertragungsdistanz und Fasermodus

Diese Kategorie wird nach dem verwendeten Fasertyp und der Übertragungsdistanz unterteilt, um sich an Netzwerkeinsätze in verschiedenen geografischen Gebieten anzupassen, und wird hauptsächlich in vier Kategorien unterteilt: Kurzstrecke, Mittelstrecke, Langstrecke und Ultralangstrecke.

Klassifizierung nach Wellenlängenmultiplextechnologie

Für großflächige Glasfaserausbauprojekte unterstützen SFP-Module die professionelle Wellenlängenteilungstechnologie, die die Übertragungskapazität einer einzelnen Glasfaser erheblich steigern kann.

● CWDM-Module (Coarse Wavelength Division Multiplexing) : Sie verfügen über 8–18 Wellenlängenkanäle mit einem Kanalabstand von 20 nm und einer maximalen Übertragungsdistanz von 80 Kilometern. Sie sind kostengünstig und eignen sich für den Glasfaserausbau über mittlere und kurze Distanzen in Unternehmensgeländen und städtischen Netzen.

● DWDM-Module (Dense Wavelength Division Multiplexing) : Sie unterstützen mehr als 40–96 hochdichte Wellenlängenkanäle mit einem Kanalabstand von nur 50 GHz/100 GHz. Mit Verstärkungseinrichtungen ermöglichen sie Übertragungsdistanzen von über 1000 Kilometern und sind die zentrale Erweiterungslösung für Telekommunikations-Backbone-Netze und grenzüberschreitende Fernkommunikation.

Klassifizierung nach Managementfähigkeit

● Gewöhnliche SFP-Module : Besitzen grundlegende Transceiver-Funktionen ohne unabhängige Konfigurations- und Verwaltungsfunktionen, eignen sich für nicht verwaltete Geräte und erfüllen herkömmliche Datenübertragungsanforderungen.

● Managed SFP-Module : Sie lassen sich per Ethernet fernkonfigurieren und verwalten und unterstützen SLA-Überwachung (Service Level Agreement), SNMP-Fehleralarme und Link-Isolation. Sie statten unmanaged Geräte mit Managementfunktionen aus, ohne dass separate Border-Geräte erforderlich sind. Dadurch werden Investitions- (CAPEX) und Betriebskosten (OPEX) effektiv reduziert und die Module eignen sich für anspruchsvolle Unternehmens- und Betreibernetzwerke.

SFP-angepasste Übertragungsmedien und Portspezifikationen

SFP-Module können sich an zwei Haupttypen von Übertragungsmedien anpassen: Glasfasern und Kupferkabel. Sie sind mit standardisierten Anschlüssen und Steckverbindern ausgestattet, um den Verdrahtungsanforderungen in verschiedenen Szenarien gerecht zu werden.

Arten von Übertragungsmedien

● Multimode-Faser (MMF ): Mit einem Kerndurchmesser von 50 μm, einschließlich der gängigen Standards OM3 und OM4. Sie verwendet LED-Lichtquellen, ist kostengünstig und ermöglicht kurze Übertragungsdistanzen (maximal 550 Meter), ist mit SFP-Modulen für kurze Distanzen mit einer Wellenlänge von 850 nm kompatibel und wird hauptsächlich für die Hochgeschwindigkeits-Kurzstreckenübertragung innerhalb von Rechenzentren eingesetzt.

● Singlemode-Faser (SMF) : Mit einem Kerndurchmesser von 9 μm ist der gängige Standard OS2. Sie verwendet Laserlichtquellen, weist eine extrem geringe Signaldämpfung und eine große Übertragungsdistanz (10-160 Kilometer) auf, eignet sich für Mittel- und Langstreckenmodule mit Wellenlängen von 1310 nm und 1550 nm und ist das Kernmedium für Backbone-Netzwerke und Langstreckenkommunikation.

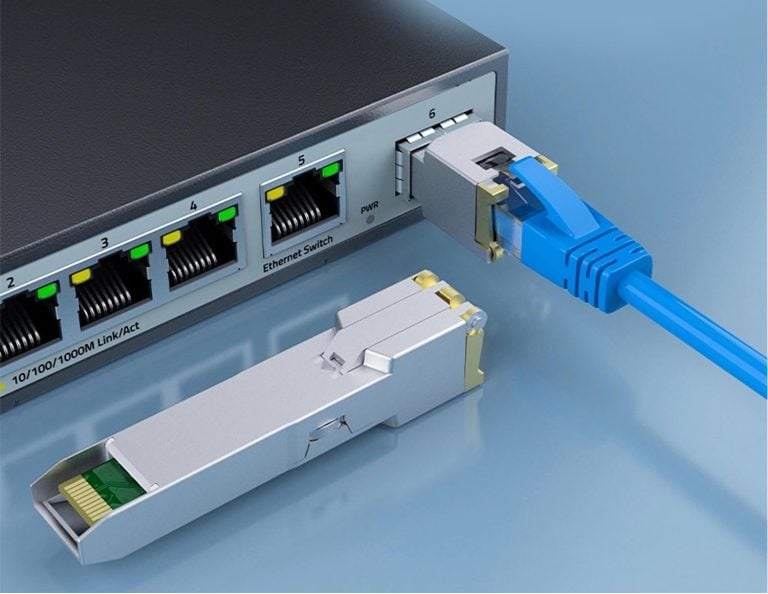

● UTP-Kupferkabel : Erfüllt mindestens den CAT5e-Standard und wird über SFP-RJ45-Module angeschlossen. Die maximale Übertragungsdistanz beträgt 100 Meter. Es ist kostengünstig und einfach zu installieren und eignet sich für lokale Netzwerkverbindungen über kurze Distanzen. Im Vergleich zu Glasfasern weist es jedoch Nachteile wie einen hohen Stromverbrauch, Anfälligkeit für elektromagnetische Störungen und geringere Sicherheit auf.

Port- und Steckerstandards

● Porttypen : Netzwerkgeräte sind hauptsächlich mit zwei Porttypen ausgestattet: SFP und SFP+. Sie sind physikalisch kompatibel, unterscheiden sich jedoch in ihren Datenraten. Für die Verbindung mehrerer Geräte muss sichergestellt werden, dass die Wellenlängen und Datenraten der Module an beiden Enden kompatibel sind, um eine reibungslose Kommunikation zu gewährleisten. SFP-Ports eignen sich für Kupferkabel sowie Multimode- und Singlemode-Glasfasern, während SFP+-Ports für die 10G-Hochgeschwindigkeitsübertragung über Glasfaser optimiert sind.

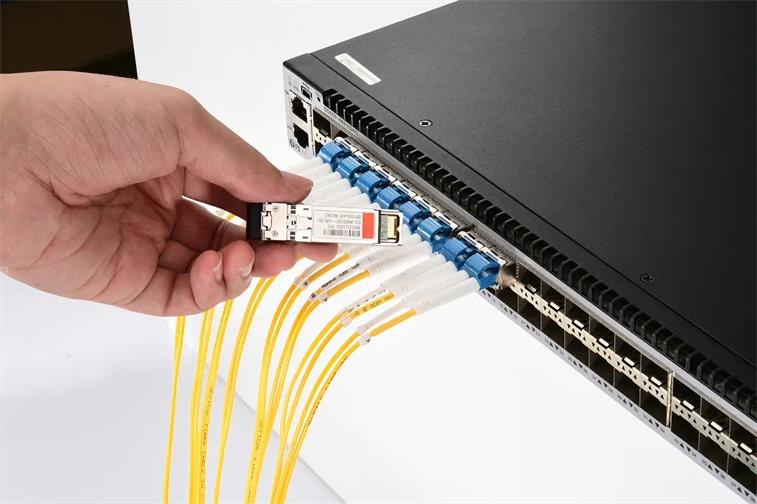

● Steckverbindertypen : LC-Steckverbinder sind der Industriestandard für SFP-Module und zeichnen sich durch geringe Einfügedämpfung und hohe Portdichte aus; SC-Steckverbinder werden hauptsächlich in traditionellen, älteren Netzwerken eingesetzt; MTP/MPO-Mehrkernsteckverbinder eignen sich für 40G/100G-Hochgeschwindigkeits-Backbone-Verkabelungen und werden in extrem großen Rechenzentren verwendet.

Vorteile von SFP gegenüber festen Glasfaseranschlüssen

Im Vergleich zu den festen Glasfaseranschlüssen herkömmlicher Netzwerkgeräte bietet der modulare Aufbau von SFP unersetzliche Vorteile in verschiedenen Anwendungsszenarien und bildet die Grundlage moderner skalierbarer Netzwerke:

● Flexible Anpassung an verschiedene Szenarien : Ein einzelner SFP-Port kann sich an die Übertragungsanforderungen unterschiedlicher Raten, Entfernungen und Medien anpassen, indem Module ausgetauscht werden, ohne die Kernhardware zu ersetzen. Dadurch wird eine Anpassung an iterative Netzwerk-Upgrades ermöglicht.

● Deutliche Kostenreduzierung und Effizienzsteigerung : Reduziert die Anzahl der benötigten Netzwerkgeräte, senkt die Kosten für Hardwarebeschaffung, -aktualisierung sowie Betrieb und Wartung. Gleichzeitig minimiert die Hot-Swap-Funktion Ausfallzeiten und führt so zu einer extrem hohen langfristigen Kosteneffizienz.

● Hohe Kompatibilität und Universalität : Einhaltung des offenen MSA-Standards, der die Kommunikation zwischen Geräten verschiedener Hersteller ohne Herstellerbindungsrisiken und eine flexible Auswahl der Lieferkette ermöglicht.

● Hervorragende Skalierbarkeit : Unterstützung der CWDM/DWDM- Wellenlängenteilungserweiterung, wodurch die Netzwerkbandbreite auf Basis der bestehenden Verkabelung erheblich erhöht und an das kontinuierliche Wachstum des Geschäftsverkehrs angepasst werden kann.

Szenariobasierter Auswahlleitfaden für SFPs

In Kombination mit Netzwerkebenen und Anwendungsszenarien kann das optimale SFP-Modulmodell unter Berücksichtigung von Leistung, Kosten und Skalierbarkeit präzise ausgewählt werden:

● Enterprise Access Layer: Vorzugsweise 1G SFP SX/LX Module, die kostengünstig und weitgehend kompatibel sind und die Übertragungsanforderungen von Endgeräten, Internet der Dinge und lokalen Büronetzwerken erfüllen.

● Enterprise Core/Campus Backbone Network : Vorzugsweise 10G SFP+ LX/EX Module, die Bandbreitenleistung und Bereitstellungskosten in Einklang bringen und sich für großflächige Netzwerke zwischen Gebäuden und Campussen eignen.

● Konventionelle Rechenzentren : 10G SFP+ für die Zugriffsschicht und 25G SFP28 für Hochleistungs-Rechenzentren mit Leaf-Spine-Architektur, um eine Übertragung mit hoher Dichte, niedriger Latenz und niedrigem Stromverbrauch zu erreichen.

● Metropolregionen/Telekommunikationsnetze : CWDM SFP für Aggregationsverbindungen mittlerer und kurzer Distanz sowie ZR-Module für ultralange Distanzen oder DWDM SFP für Backbone-Netze mit großer Reichweite.

● Szenarien mit begrenzten Glasfaserressourcen : Einheitliche Auswahl von bidirektionalen BiDi-SFP-Modulen zur Einsparung von Verkabelungsressourcen und Reduzierung der Baukosten.

● Industrielle/Außenumgebungen : Industrielle SFP-Module mit breitem Temperaturbereich sollten Vorrang haben, um sich an extreme Temperaturumgebungen anzupassen und einen stabilen Betrieb der Geräte zu gewährleisten.

Kompatibilitäts-, Installations- und Betriebsspezifikationen

Kompatibilitätsspezifikationen

Alle kompatiblen SFP-Module entsprechen dem MSA-Standard, um mechanische und elektrische Kompatibilität zu gewährleisten. Einige Gerätehersteller verwenden jedoch proprietäre EEPROM-Firmware-Authentifizierungsmechanismen. Vor der Inbetriebnahme ist es daher notwendig, die Kompatibilitätsliste der Geräte zu prüfen und vorzugsweise Module auszuwählen, die von mehreren Herstellern getestet wurden und vollständig kompatible Funktionen bieten, um Verbindungsprobleme zu vermeiden.

Bewährte Verfahren für Installation und Betrieb

Reinigen Sie die Steckerendfläche vor der Installation, um optische Verluste durch Staub zu vermeiden. Achten Sie genau auf die Faserpolarität und den Kabelbiegeradius, um Leitungsbeschädigungen vorzubeugen. Überwachen Sie die Verbindungsparameter täglich in Echtzeit mithilfe der DOM-Funktion und führen Sie regelmäßig optische Leistungstests durch. Häufige Verbindungsfehler entstehen meist durch Verschmutzung der Stecker, Faserbeschädigung oder Modulinkompatibilität. Diese lassen sich durch Reinigung, Austausch der Zubehörteile und Verwendung kompatibler Module schnell beheben.

Abschluss

SFP-Transceiver (Small Form-Factor Pluggable Transceiver) sind die zentralen modularen Komponenten moderner optischer Netzwerke. Dank ihrer Vorteile wie Hot-Swap-Fähigkeit, standardisierter Kompatibilität, flexibler Skalierbarkeit und kontrollierbarer Kosten haben sie herkömmliche feste Glasfaseranschlüsse vollständig ersetzt und sich zum Standard für Unternehmensnetzwerke, Rechenzentren und Telekommunikationsinfrastrukturen entwickelt. Sie sind in einer Vielzahl von Kategorien verfügbar und können durch verschiedene Dimensionen wie Datenrate, Entfernung, Wellenlängenteilung und Managementfunktionen an unterschiedliche Anwendungsszenarien angepasst werden. Gleichzeitig gewährleisten sie durch ein umfassendes Überwachungs- und Betriebs- und Wartungssystem einen langfristig stabilen Netzwerkbetrieb.

Im Zuge der Netzwerkmodernisierung bis 2026 hat sich 10G SFP+ als Standard für Unternehmen etabliert, während 25G SFP28 zunehmend zum neuen Maßstab für Rechenzentren wird. SFP-Module in Kombination mit CWDM/DWDM-Wellenlängenteilungstechnologie bilden die Kernlösung für die Erweiterung der Netzwerkbandbreite, die Kostensenkung und die Effizienzsteigerung. Sie sind somit unverzichtbare Basiskomponenten für Netzwerkarchitekten sowie Betriebs- und Wartungsingenieure bei der Planung, Modernisierung und Wartung von Netzwerken.
