Inmitten der globalen digitalen Transformation bildet die optische Kommunikation als „Nervenzentrum“ der Informationsübertragung die Grundlage für diverse Anwendungen mit hohem Datenverkehr, darunter 5G, Künstliche Intelligenz, Cloud Computing und die Vernetzung von Rechenzentren. WDM und OTN sind die beiden Kerntechnologien optischer Übertragungsnetze, die in globalen Backbone-Netzen, Metropolnetzen und verschiedenen branchenspezifischen privaten Netzen zum Einsatz kommen. Sie sind die entscheidende Voraussetzung für die schnelle und stabile Übertragung großer Datenmengen. Heute erläutern wir die grundlegenden Definitionen, technischen Details und wichtigsten Unterschiede zwischen WDM und OTN aus praktischer und technischer Sicht und empfehlen passende Produkte von Fibermart, die für globale Anwendungsszenarien geeignet sind, damit sich Branchenexperten schnell das nötige Wissen aneignen können.
Was ist WDM?
WDM, kurz für Wellenlängenmultiplex, ist eine Technologie, die die Dispersionseigenschaften des Lichts nutzt, um optische Signale unterschiedlicher Wellenlängen (vergleichbar mit „verschiedenen Farben“) in einer einzigen Glasfaser zu bündeln und zu übertragen. Am Empfangsende werden die Signale dann mithilfe eines Demultiplexers wieder getrennt, sodass eine einzelne Faser mehrere Dienste übertragen kann. Vereinfacht gesagt, ist WDM vergleichbar mit dem Ausbau einer einspurigen Autobahn in Dutzende oder sogar Hunderte paralleler Spuren, sodass verschiedene „Datenfahrzeuge“ jeweils auf ihrer eigenen Spur fahren können. Dadurch wird die Übertragungskapazität von Glasfasern drastisch erhöht und die begrenzte Bandbreite einer einzelnen Faser überwunden.

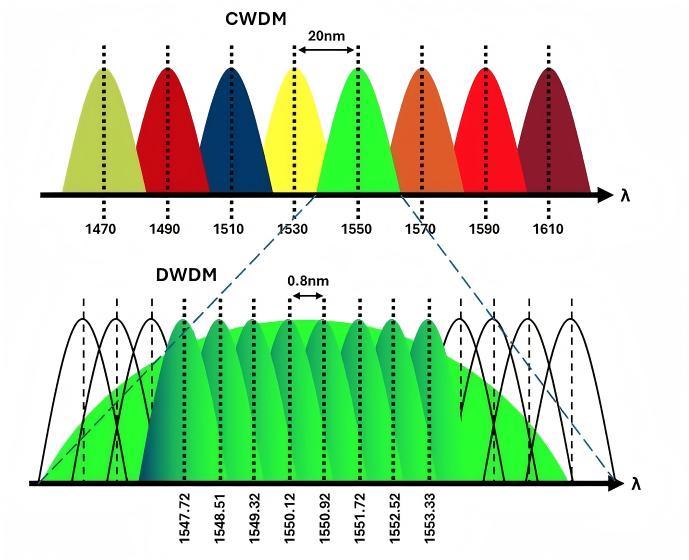

Für globale Anwendungen hat sich die WDM-Technologie zur Grundlage der weltweiten optischen Übertragungsnetze entwickelt. Basierend auf dem Wellenlängenabstand wird sie hauptsächlich in zwei Kategorien unterteilt, um unterschiedliche Szenarioanforderungen abzudecken. Die wichtigsten technischen Parameter sind nachfolgend aufgeführt:
● CWDM (Coarse Wavelength Division Multiplexing) : Dieses Verfahren zeichnet sich durch einen großen Wellenlängenabstand von typischerweise 20 nm aus. Es benötigt keine optische Verstärkung, ist kostengünstig und einfach zu implementieren und eignet sich für die Übertragung über mittlere und kurze Distanzen, beispielsweise für die Vernetzung von Unternehmensnetzwerken und die Zugangsschicht von Metropolnetzen. Es findet weltweit breite Anwendung in kleinen und mittleren Unternehmen sowie in Campusnetzwerken.
● DWDM (Dense Wavelength Division Multiplexing) : Dieses Verfahren zeichnet sich durch einen extrem geringen Wellenlängenabstand aus, üblicherweise 100 GHz oder 50 GHz. Es nutzt EDFA (Erbium-dotierte Faserverstärker) zur Signalverstärkung, ermöglicht die Übertragung von Dutzenden bis Hunderten von Wellenlängen über eine einzelne Faser und erreicht Datenraten von 100 Gbit/s, 400 Gbit/s oder sogar 800 Gbit/s pro Kanal. DWDM eignet sich für Übertragungen über große Entfernungen und mit hoher Kapazität, wie beispielsweise globale interkontinentale Unterseekabel und nationale Backbone-Netze. So setzte beispielsweise das australische Unternehmen AARNet die 400G-DWDM-Technologie in seinem Unterseekabelsystem ein und realisierte damit eine zuverlässige Ultralangstreckenübertragung über 4600 Kilometer.
Ein WDM-System besteht aus vier Kernkomponenten, die zusammenarbeiten, um eine stabile Signalübertragung zu gewährleisten:
● OTU (Optische Transpondereinheit) : Ermöglicht die Wellenlängenumwandlung zwischen grauem und farbigem Licht
● Multiplex-/Demultiplex-Einheit : Kombiniert und trennt Mehrwellenlängensignale
● Optische Verstärkungseinheit : Kompensiert Übertragungsverluste
● Optischer Überwachungskanal : Überträgt Netzwerkmanagementinformationen, wobei die Wellenlänge von 1510 nm die bevorzugte Option ist.
Seine Hauptvorteile sind die hohe Kapazität und die transparente Übertragung. Es kann verschiedene Dienste höherer Schichten unbemerkt übertragen, bestehende Glasfaserressourcen optimal nutzen, die Kosten für den Netzausbau senken und ist die erste Wahl für den Kapazitätsausbau globaler optischer Kommunikationsnetze.
Was ist OTN?

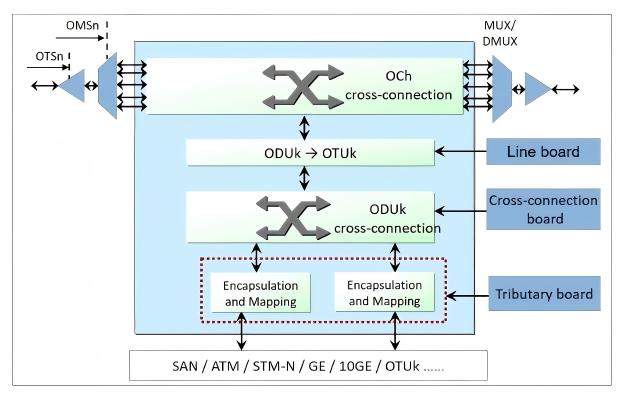

OTN, kurz für Optical Transport Network , ist eine optische Transportnetzwerktechnologie der nächsten Generation, die Übertragung, Multiplexing, Querverbindungen und Management integriert. Basierend auf der WDM-Technologie bietet sie leistungsstarke Betriebs- und Wartungsmanagementfunktionen sowie elektrische Querverbindungsplanungsfunktionen, ähnlich wie SDH (Synchronous Digital Hierarchy). Wenn WDM die „Autobahnspuren“ des globalen optischen Übertragungsnetzes darstellt, ist OTN die intelligente Leitstelle und Betriebs- und Wartungsplattform dieses „Transportsystems“. OTN behebt die Schwächen der WDM-Technologie hinsichtlich ihrer geringen Betriebs- und Wartungskapazitäten sowie ihrer niedrigen Ressourcenauslastung.
Aus technischer Sicht spiegeln sich die Kernvorteile von OTN in zwei Schlüsselaspekten wider, die auch die Gründe dafür sind, dass es weltweit zur bevorzugten Wahl für hochwertige optische Übertragungsszenarien geworden ist:
● Leistungsstarke Betriebs- und Wartungsmanagementfunktionen : OTN führt eine standardisierte Rahmenstruktur ein und fügt jedem Dienstsignal Überwachungs- und Management-Overhead-Informationen hinzu, vergleichbar mit der Installation eines Positionierungs- und Fehlererkennungsgeräts auf jedem „Datenträger“. Dies ermöglicht die durchgängige Fehlerortung und Leistungsüberwachung und reduziert den Betriebs- und Wartungsaufwand globaler, regionenübergreifender optischer Netzwerke erheblich, insbesondere in komplexen Szenarien wie Carrier-Backbone-Netzwerken und großflächigen Rechenzentrumsverbindungen.
● Flexible Ressourcenplanung : OTN verfügt über eine elektrische Querverbindungsfunktion, die dem WDM-Übertragungssystem eine zusätzliche „Frachtverteilungsstelle“ hinzufügt. Dadurch können Dienste unterschiedlicher Art und Datenrate flexibel gebündelt und verteilt werden, um Wellenlängenressourcen optimal zu nutzen. Beispielsweise können bei ungenutzter Wellenlänge andere Dienste über die elektrische Querverbindungsfunktion geladen werden, um die Ressourcennutzung zu verbessern. Gleichzeitig unterstützt OTN Dienstzugriffe von 100 Mbit/s bis 100 Gbit/s und darüber hinaus und passt sich so den vielfältigen Anforderungen der globalen digitalen Transformation an.
Aktuell findet die OTN-Technologie breite Anwendung in globalen Carrier-Backbone-Netzen, Metro-Core-Schichten und Hyperscale-Rechenzentrumsverbindungen. Die im US-amerikanischen Internet2-Netzwerk implementierte 400G-OTN-Lösung ermöglicht Hochgeschwindigkeitsübertragungen über 1500 Kilometer und bietet damit eine stabile Netzwerkunterstützung für die globale wissenschaftliche Forschungskooperation. Weltweit treiben große Carrier zudem die Integration von OTN und WDM voran, um effizientere und intelligentere optische Übertragungsnetze aufzubauen.

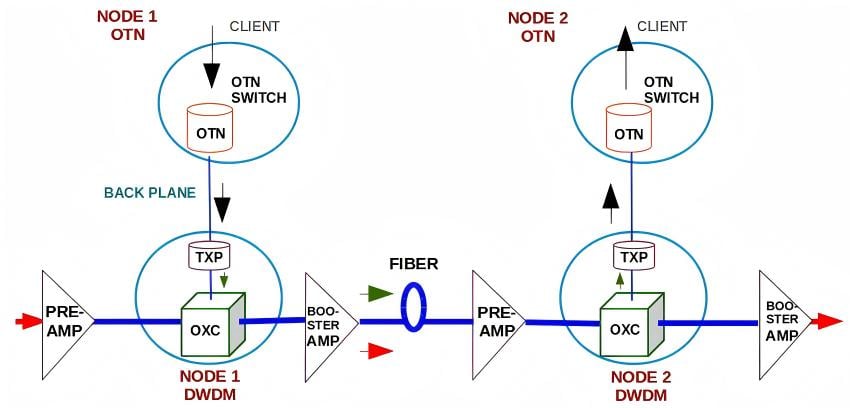

Unterschiede zwischen WDM und OTN (Genauer Vergleich zur klaren Unterscheidung)
Viele Branchenexperten verwechseln WDM und OTN. Der Kernunterschied liegt jedoch in ihrer funktionalen Positionierung: WDM konzentriert sich auf die Übertragung, während OTN Übertragung, Management und Scheduling umfasst. Der folgende technische Vergleich anhand von fünf Kerndimensionen und globalen Anwendungsszenarien soll Missverständnisse vermeiden:
|
Vergleichsdimension |
WDM (Wellenlängenmultiplex) |
OTN (Optisches Transportnetz) |
|---|---|---|
|
Technische Positionierung |
Eine Leitungsübertragungstechnologie, deren Hauptzweck die Erweiterung der Übertragungskapazität von Glasfasern ist. Sie dient ausschließlich der Kombination, Übertragung und Trennung von Mehrwellenlängensignalen und bietet keine Funktionen für Servicemanagement und Zeitplanung. Sie ist der „Basisträger“ des optischen Übertragungsnetzes und löst die Frage, ob eine Übertragung möglich ist und wie viele Daten übertragen werden können. |
Eine Knoten- und Leitungsintegrationstechnologie. Aufbauend auf WDM-Übertragungstechnologie, erweitert sie diese um Funktionen wie Dienstkapselung, Cross-Connection-Scheduling und O&M-Management. Sie fungiert als „intelligente Schaltzentrale“ des optischen Übertragungsnetzes und löst das Problem der „stabilen Übertragung, des effizienten Managements und der flexiblen Planung“. |
|
Kernfunktionen |
Kernstück ist das Wellenlängenmultiplexverfahren, das die Übertragung mehrerer Wellenlängen in einer einzigen Faser durch eine Multiplex-/Demultiplexeinheit und eine optische Verstärkungseinheit ermöglicht. Seine Vorteile liegen in der hohen Übertragungskapazität und der Möglichkeit zur Übertragung über große Entfernungen, jedoch bietet es keine Funktion für das Dienstmanagement und kann Dienstfehler während der Übertragung nicht lokalisieren. |
Der Kern besteht aus „Übertragung + Multiplexing + Querverbindungen + Management“. Es verfügt über volle WDM-Übertragungsfähigkeit, kann Dienste kapseln und planen, eine durchgängige Fehlerortung und Leistungsüberwachung realisieren und eine flexible Dienstanpassung sowie eine effiziente Ressourcennutzung unterstützen. |
|
Betriebs- und Wartungsfähigkeit |
Kein dedizierter Betriebs- und Wartungsaufwand, Überwachung einzelner Dienste nicht möglich. Die Fehlersuche erfordert eine segmentweise Inspektion, was die Betriebs- und Wartungseffizienz beeinträchtigt. Es eignet sich für Szenarien mit einfachen Betriebs- und Wartungsanforderungen. |
Ausgestattet mit umfassenden OAM-Funktionen (Betrieb, Administration und Wartung) kann es den Übertragungsstatus jedes Dienstes in Echtzeit überwachen, Fehlerstellen schnell lokalisieren und eine hohe O&M-Effizienz gewährleisten. Es eignet sich für globale, regionsübergreifende optische Netzwerkszenarien mit komplexen Topologien. |
|
Ressourcennutzung |
Feste Wellenlängenzuweisung. Wellenlängen können nicht wiederverwendet werden, wenn Dienste inaktiv sind, was zu einer geringen Ressourcenauslastung führt. |
Ausgestattet mit einer elektrischen Querverbindungsfunktion, die eine flexible Planung der Wellenlängenressourcen ermöglicht. Nicht genutzte Wellenlängen können anderen Diensten zugewiesen werden, wodurch die Ressourcennutzung deutlich verbessert wird. |
|
Anwendungsszenarien |
CWDM: mittlere und kurze Distanzen, mittlere und geringe Kapazität (Vernetzung von kleinen und mittelständischen Unternehmensstandorten weltweit, Zugangsschicht von Metropolnetzen);
DWDM: große Entfernung, hohe Kapazität (globale interkontinentale optische Unterseekabel, nationale Backbone-Netzwerke). |
Komplexe Szenarien mit hohen Anforderungen an Betrieb und Wartung sowie an die Zeitplanung (globale Carrier-Backbone-Netzwerke, Hyperscale-Rechenzentrumsverbindungen, private Netzwerke der Finanzbranche usw.), die üblicherweise in Kombination mit DWDM eingesetzt werden. |
Verwandte Fibermart WDM- und OTN-Produkte
Für globale Anwendungsszenarien von WDM- und OTN-Technologien bietet Fibermart eine Reihe hochgradig anpassungsfähiger und stabiler Produkte, die das gesamte Spektrum von CWDM-, DWDM- und OTN-Szenarien abdecken. Die Produktparameter entsprechen internationalen Standards und sind neutral kompatibel mit verschiedenen globalen Anforderungen an die optische Übertragung. Die einzelnen Produktkategorien sind:
Fibermart FWDM-Serie Breitband-Wellenlängenmultiplexer
Diese Serie umfasst Modelle wie FWDM 4/35 und FWDM 5/34 mit Übertragungswellenlängenbereichen, die gängige Frequenzbänder wie 1480–1500 nm und 1540–1560 nm abdecken. Sie zeichnet sich durch eine Einfügungsdämpfung von ≤ 0,8 dB, eine Kanalflachheit von < 0,3 dB, eine Isolation von bis zu über 30 dB und einen Betriebstemperaturbereich von -20 °C bis +80 °C aus. Sie eignet sich für CWDM-Szenarien in unterschiedlichen Klimazonen weltweit und kann für Signalmultiplexing und -demultiplexing in Unternehmensnetzwerken sowie in der Zugangsschicht von Metropolnetzen eingesetzt werden.

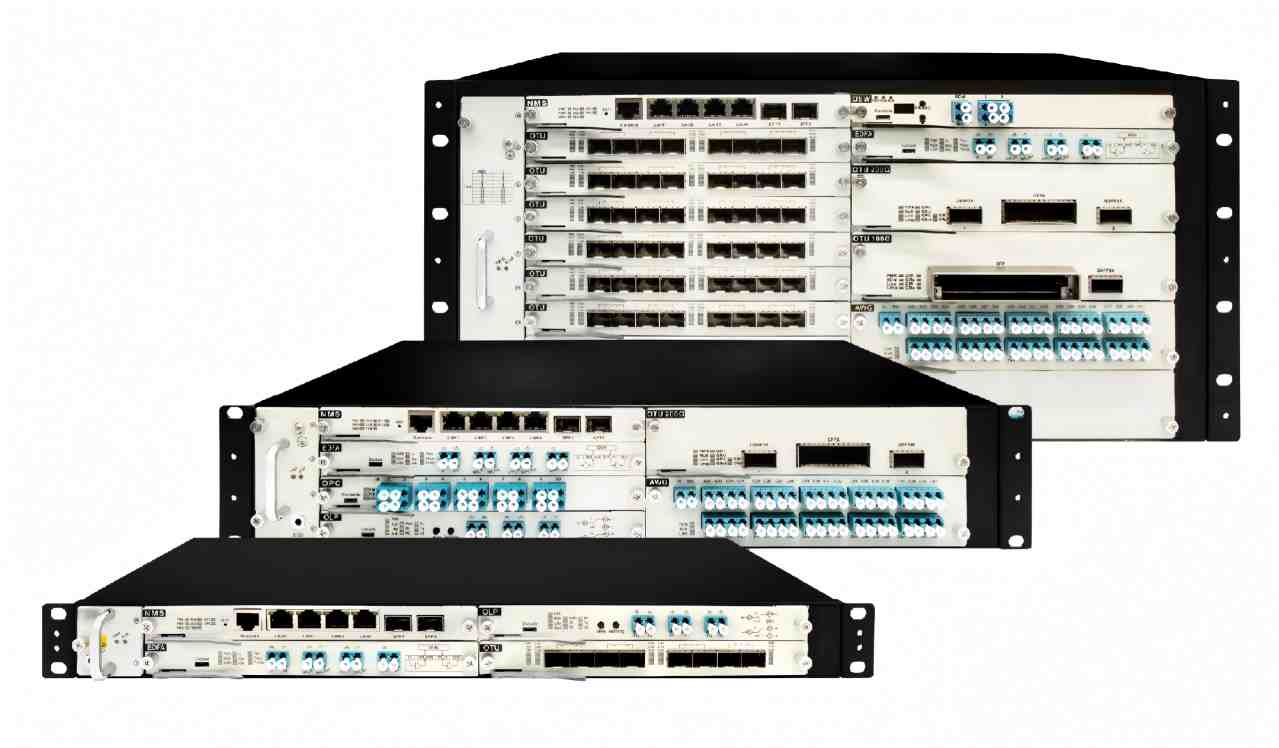

Fibermart OTN1000 Serie Integriertes optisches Übertragungssystem
Dieses System unterstützt die Übertragung von Daten mit extrem hoher Kapazität (96 × 100 Gbit/s) und einer Einzelfaser-Übertragungskapazität von bis zu 9,6 Tbit/s. Es nutzt die PDM-QPSK-Codierungstechnologie (Polarization Division Multiplexing-Quadrature Phase Shift Keying) für die kohärente Detektion mit einer Dispersionstoleranz von bis zu 22.000 ps/nm und ermöglicht die relaisfreie Übertragung über Entfernungen von mehr als 1.200 Kilometern. Es unterstützt verschiedene Dienstzugriffe (FE/GE/10GE/25GE/40GE/100GE) und ist mit umfassenden Schutzmechanismen wie dem 1+1-Schutz des optischen Kanals und dem 1+1-Schutz der Stromversorgung ausgestattet. Dadurch eignet es sich ideal für die Anforderungen globaler Netzbetreiber, IDCs, der Finanzbranche und anderer Sektoren an die Übertragung großer Datenmengen über weite Strecken. Die Geräte verwenden ein 1U-, 2U- und 5U-Standard-19-Zoll-Rack-Design mit Plug-and-Play-Funktionalität. Eine einheitliche Netzwerkmanagement-Plattform ermöglicht eine umfassende Netzwerküberwachung und erfüllt somit die Komfortanforderungen für den Betrieb und die Wartung globaler optischer Netzwerke.
Die "goldene Kombination" für die globale optische Übertragung
Zusammenfassend lässt sich sagen, dass WDM und OTN keine Gegensätze darstellen, sondern eine optimale Kombination im globalen optischen Übertragungsnetz bilden. WDM bietet eine Übertragungskapazität, um den Übertragungsengpass zu beheben, während OTN intelligente Management- und Planungsfunktionen bereitstellt, um die Herausforderungen in Bezug auf Betrieb und Wartung sowie Effizienz zu meistern. Angesichts des explosionsartigen Wachstums des globalen Bedarfs an KI-Rechenleistung und des umfassenden Ausbaus von 5G-Netzen entwickeln sich WDM- und OTN-Technologien hin zu höheren Datenraten (800 Gbit/s, 1,6 Tbit/s), gesteigerter Intelligenz und höherer Energieeffizienz. Die entsprechenden Produkte von Fibermart bieten dank ihrer international standardkonformen Leistung und breiten Anwendbarkeit kosteneffiziente Lösungen für den Aufbau globaler optischer Übertragungsnetze.
Wenn Sie globale Projekte zur optischen Übertragung realisieren und Produkte für CWDM-, DWDM- oder OTN-Szenarien benötigen, empfehlen wir Ihnen die entsprechenden Serien von Fibermart. Gerne können Sie im Kommentarbereich Anwendungstipps für WDM und OTN aus realen Projekten teilen. Wir werden zukünftig weitere technische Einblicke in die optische Kommunikation bereitstellen, um Branchenexperten bei ihrem schnellen Wachstum zu unterstützen.
Häufig gestellte Fragen (FAQ)
Ausgehend von den Kernbedürfnissen der B-Endnutzer (Unternehmensbetrieb und -wartung, Projektumsetzung, Beschaffung) haben wir häufig gestellte Fragen und Antworten zusammengestellt, um Probleme in praktischen Anwendungen schnell zu lösen, ohne den gesamten Text Wort für Wort lesen zu müssen:
Sollte bei der Vernetzung von Unternehmenscampussen WDM oder OTN priorisiert werden?
Die CWDM-Lösung hat unter WDM Priorität. Campus-Verbindungen umfassen hauptsächlich mittlere und kurze Distanzen sowie mittlere bis geringe Kapazitätsanforderungen. CWDM zeichnet sich durch einfache Implementierung, niedrige Kosten und den Verzicht auf zusätzliche optische Verstärker aus und erfüllt somit die Anforderungen an die Signalübertragung auf Unternehmensgeländen vollständig. OTN eignet sich besser für komplexe Szenarien mit hohem Betriebs- und Wartungsaufwand sowie komplexen Planungsanforderungen. Der Einsatz von OTN in Campus-Verbindungen führt jedoch zu Ressourcen- und Kostenverschwendung.
Ist es für die globale interkontinentale Fernübertragung notwendig, WDM und OTN gemeinsam zu verwenden?
Die kombinierte Nutzung wird empfohlen. Die Kernanforderungen für interkontinentale Fernübertragung sind „hohe Kapazität + hohe Stabilität“. DWDM (eine WDM-Variante) stellt einen Übertragungsträger mit extrem hoher Kapazität bereit, um den Bedarf an relaisfreier Fernübertragung zu decken. OTN übernimmt die Dienstplanung und die Betriebs- und Wartungsüberwachung, wodurch Fehler in der interkontinentalen Übertragung schnell lokalisiert und die Netzwerkstabilität verbessert werden können. Die Kombination beider Technologien ist die optimale Lösung für die globale interkontinentale Übertragung.
Sind Fibermart-Produkte an das Klima und die Standards verschiedener Regionen der Welt anpassbar?
Ja. Die Parameter der Fibermart-Produkte entsprechen internationalen Standards. Beispielsweise arbeiten die Breitband-Wellenlängenmultiplexer der FWDM-Serie in einem Temperaturbereich von -20 °C bis +80 °C und sind somit für unterschiedliche Klimazonen weltweit geeignet. Die OTN1000-Serie unterstützt eine Vielzahl internationaler Universaldienste, erfüllt die Standardanforderungen globaler Netzbetreiber, IDCs und anderer Branchen und lässt sich direkt an die jeweiligen Einsatzanforderungen in verschiedenen Regionen der Welt anpassen.
Kann ein bestehendes WDM-Netzwerk zu einem OTN-Netzwerk aufgerüstet werden?
Ja, ein nahtloses Upgrade ist möglich. Die OTN-Technologie basiert auf der WDM-Übertragungsfähigkeit und erfordert keinen Austausch der bestehenden Glasfaserinfrastruktur. Durch die Integration von OTN-Querverbindungsplanungseinheiten und O&M-Managementmodulen lässt sich das bestehende WDM-Netzwerk modernisieren. So bleiben die Vorteile der hohen Übertragungskapazität erhalten, und es werden intelligente Planungs- und O&M-Funktionen hinzugefügt, wodurch die Upgrade-Kosten gesenkt werden.
Welches System hat niedrigere spätere Betriebs- und Wartungskosten, WDM oder OTN?
Die Beurteilung erfolgt anhand spezifischer Szenarien. Bei mittlerer und geringer Kapazität sowie einfachen Szenarien (z. B. Unternehmensnetzwerken) bietet WDM geringere Betriebs- und Wartungskosten, da kein professionelles Betriebs- und Wartungsteam erforderlich ist und die Fehlersuche unkompliziert ist. Bei komplexen Szenarien (z. B. Carrier-Backbone-Netzwerken, interkontinentaler Übertragung) ist OTN hingegen kostengünstiger. Die umfassenden OAM- und Wartungsfunktionen von OTN können die Fehlersuchezeit und die Arbeitskosten erheblich reduzieren und die langfristigen Betriebs- und Wartungskosten senken.
Wie entscheidet man bei der Beschaffung von B-End-Produkten, ob man CWDM-, DWDM- oder OTN-Geräte auswählt?
Wählen Sie je nach Szenario: Wählen Sie CWDM für mittlere und kurze Entfernungen, mittlere und geringe Kapazität (Campus-/Filialverbindungen); wählen Sie DWDM für lange Entfernungen, große Kapazität (Übertragung zwischen Städten/Kontinentalnetzen); wählen Sie OTN für Szenarien, die eine flexible Zeitplanung und starke Betriebs- und Wartungsfähigkeiten erfordern (Netzbetreiber/große IDCs).
Welche Vorteile bietet die Wahl von Fibermart-Produkten für Endkunden (B-Endkunden)?
Hohe Anpassungsfähigkeit (Konformität mit internationalen Standards, Anpassung an globale Klimabedingungen), hohes Kosten-Nutzen-Verhältnis, bequeme Bereitstellung und vollständige Abdeckung von WDM/OTN-Szenarien, die den Bedarf an Komplettlösungen decken.
