Glasfaser-Splitter: Alles, was Sie wissen müssen

In der komplexen Architektur moderner  Glasfasernetze reisen Daten mit Lichtgeschwindigkeit über Kontinente hinweg. Glasfaser-Splitter mögen unscheinbar wirken, spielen aber als passive optische Komponenten eine entscheidende Rolle. Diese Geräte können ein einzelnes optisches Signal in mehrere Übertragungswege aufteilen oder mehrere Signale zu einem einzigen zusammenführen und dienen so als Kernkomponente für die effiziente Verteilung von Netzwerkressourcen – sie sind unverzichtbar für alles, vom Glasfaseranschluss bis zum Haus (FTTH) bis zum Aufbau großflächiger Telekommunikations-Backbone-Netze. Dieser Artikel analysiert Glasfaser-Splitter umfassend und behandelt ihre grundlegende Definition, ihr Funktionsprinzip, die Typenklassifizierung, die Auswahlmethoden, praktische Anwendungen und zukünftige Trends. So lernen Sie diesen „stillen Helden“ der Glasfasernetze systematisch kennen.



Was ist ein Glasfaser-Splitter?



Ein Glasfasersplitter, auch optischer Splitter, Fasersplitter oder Strahlteiler genannt, ist ein integriertes optisches Leistungsverteilungsgerät mit Wellenleitertechnologie. Seine Hauptfunktion besteht darin, einen einfallenden Lichtstrahl in zwei oder mehr Strahlen aufzuteilen oder umgekehrt mehrere einfallende Lichtstrahlen zu einem einzigen zu vereinen. Er verfügt über mehrere Eingangs- und Ausgangsanschlüsse.



Im Gegensatz zu aktiven Geräten, die eine Stromversorgung benötigen, sind Glasfaser-Splitter passive optische Komponenten. Sie enthalten keine elektronischen Bauteile, verbrauchen keine elektrische Energie und erreichen die Signalverteilung ausschließlich durch die Nutzung der physikalischen Eigenschaften des Lichts. Diese Eigenschaft reduziert nicht nur die Kosten für den Netzwerkausbau, sondern verbessert auch die Zuverlässigkeit in komplexen Netzwerken erheblich und ermöglicht deren Einsatz in schwer zugänglichen Umgebungen wie abgelegenen Gebieten und unterirdischen Verteilerkästen.





Der Kernnutzen liegt in der Lösung eines zentralen Problems von Glasfasernetzen: Wie kann eine einzige Glasfaserinfrastruktur mehrere Nutzer oder Geräte bedienen, ohne Einbußen bei Signalgeschwindigkeit und -qualität hinnehmen zu müssen? Beispielsweise können Telekommunikationsanbieter in einem FTTH-Netz einen 1:32-Glasfaser-Splitter verwenden, um über eine einzige Backbone-Glasfaser 32 Haushalte mit Gigabit-Breitband zu versorgen. Dadurch entfällt die Notwendigkeit, für jeden Haushalt separate Glasfasern zu verlegen, und die Investitionen in die Infrastruktur werden erheblich reduziert.



Darüber hinaus verfügen Glasfaser-Splitter über bidirektionale Übertragungsfunktionen. Sie können nicht nur Downlink-Signale (z. B. Netzwerkdaten vom Betreiber zum Nutzer) aufteilen, sondern auch Uplink-Signale (z. B. von Nutzern hochgeladene Inhalte) zusammenführen – eine wichtige Voraussetzung für die bidirektionale Kommunikation, etwa für Videoanrufe und Cloud-Dienste. Dank ihrer kompakten Bauweise lassen sie sich flexibel an verschiedene Installationsszenarien anpassen, darunter Patchpanels, optische Verteilerrahmen (ODF) und Außenschränke, und erfüllen so die Anforderungen unterschiedlicher Netzwerkgrößen.



Funktionsprinzip von Glasfaser-Splittern



Die Funktionsweise eines Glasfaser-Splitters besteht im Wesentlichen darin, optische Signale mithilfe der Reflexions-, Brechungs- und Wellenleiterprinzipien des Lichts kontrolliert zu verteilen. Der genaue Mechanismus variiert je nach Fertigungstechnologie, das Kernprinzip besteht jedoch darin, den Ausbreitungsweg des Lichts so zu steuern, dass eine optimale Verteilung der optischen Leistung erreicht wird.



Physikalische Logik der optischen Verteilung



Wenn sich Licht in einer Singlemode-Faser ausbreitet, ist seine Energie nicht vollständig im Faserkern konzentriert; ein kleiner Teil diffundiert durch den Fasermantel. Befinden sich zwei Fasern nahe genug beieinander, dringt Licht, das von der einen Faser übertragen wird, in die andere ein – diese Eigenschaft ist die Grundlage für Glasfaser-Splitter zur Signalverteilung. Der Prozess der optischen Signalverteilung lässt sich in vier Schritte unterteilen:



● Signaleingang:  Lichtimpulse, die Daten tragen (einfallendes Licht), gelangen über einen einzigen Eingangsanschluss in den Splitter, der üblicherweise mit der Backbone-Glasfaser des Betreibers verbunden ist;

● Wellenleiterfunktion:  Der Splitter ist innen mit einer präzisen Wellenleiterstruktur (winzigen Lichtleiterkanälen) ausgestattet. Diese Wellenleiter lenken die Ausbreitung optischer Signale durch ein präzises Brechungsindexdesign;

● Leistungsverteilung:  Je nach Teilungsverhältnis des Splitters (z. B. 1:4, 1:32) wird das optische Signal entweder gleichmäßig oder ungleichmäßig in mehrere Strahlen aufgeteilt, wobei die Leistung jedes Strahls dem Teilungsverhältnis entspricht (beispielsweise teilt ein 1:4-Splitter die optische Eingangsleistung gleichmäßig in 4 Teile auf, von denen jeder 1/4 der ursprünglichen Leistung ausmacht);

● Signalausgabe:  Die aufgeteilten optischen Signale werden über mehrere Ausgangsports ausgegeben, die jeweils mit Benutzerterminals, Switches oder anderen Netzwerkkomponenten verbunden sind.

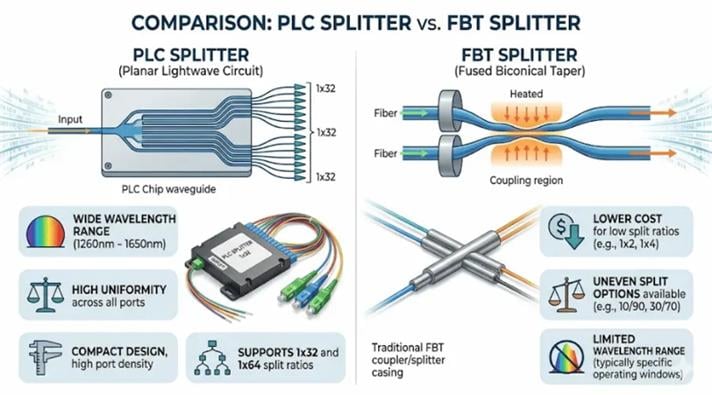

Betriebliche Unterschiede zwischen zwei Fertigungstechnologien – PLC-Splitter und FBT-Splitter



Aktuell basieren gängige Glasfaser-Splitter hauptsächlich auf zwei Fertigungstechnologien: Fused Biconical Taper (FBT) und Planar Lightwave Circuit (PLC), die jeweils über unterschiedliche Funktionsmechanismen und Anwendungsszenarien verfügen:

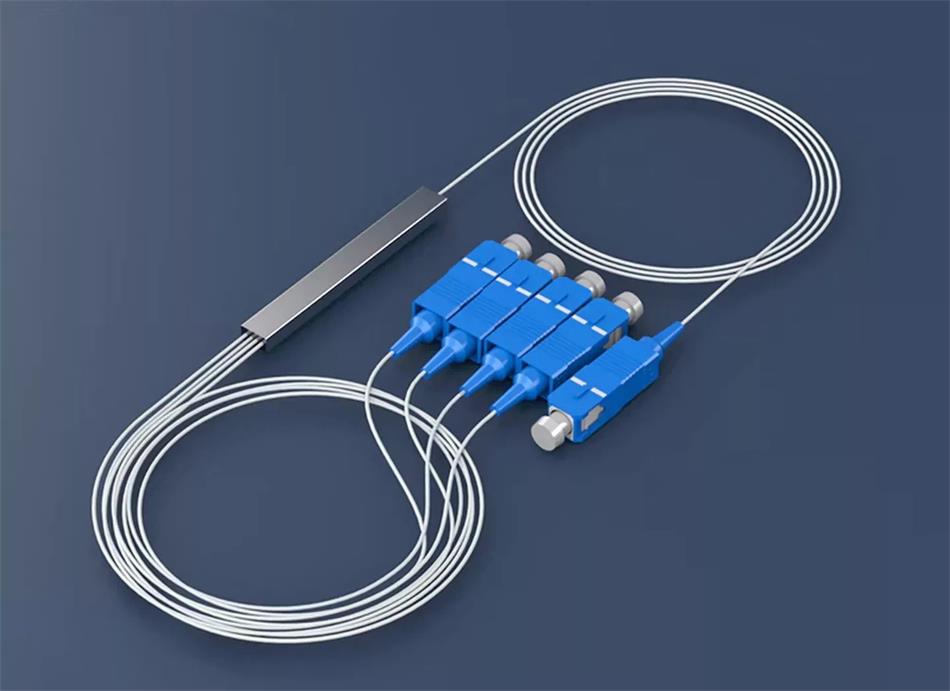

Fused Biconical Taper (FBT) Splitter



Bei diesem traditionellen Herstellungsverfahren werden mehrere Fasern miteinander verdrillt, erhitzt, um sie weicher zu machen, und anschließend gestreckt, um einen kegelförmigen Verschmelzungsbereich zu bilden, in dem die Faserkerne miteinander verschmelzen. Wenn ein optisches Signal von der Eingangsfaser in diesen Bereich eintritt, breitet sich seine Energie auf die benachbarten Ausgangsfasern aus. Das Leistungsverteilungsverhältnis wird dabei durch die Länge und Dicke des kegelförmigen Bereichs bestimmt.



Der Vorteil dieser Technologie liegt in ihren geringen Kosten, wodurch sie sich für niedrige Teilungsverhältnisse (z. B. 1:2, 1:4) und Kurzstreckenübertragungen (wie lokale Netzwerke) eignet. Sie weist jedoch deutliche Einschränkungen auf: Das maximale Teilungsverhältnis ist relativ gering (bis zu 1:32, wobei höhere Teilungsverhältnisse zu höheren Ausfallraten führen), und ihr Wellenlängenanpassungsbereich ist eng.





Planarer Lichtwellenleiter (PLC) Splitter



Mithilfe der Halbleiter-Photolithographie werden Wellenleiterstrukturen in ein hochreines Quarzglassubstrat geätzt. Der Eingangswellenleiter teilt sich durch eine präzise gestaltete Verzweigungsstruktur in mehrere Ausgangswellenleiter auf. Bei der Ausbreitung eines optischen Signals entlang des Wellenleiterpfads verteilt sich dessen Leistung entsprechend den geometrischen Abmessungen des Wellenleiters (Breite, Länge, Verzweigungswinkel).



PLC-Splitter zeichnen sich durch einen hochentwickelten Fertigungsprozess aus und unterstützen hohe Teilungsverhältnisse (bis zu 1:128 oder höher) sowie einen breiten Wellenlängenbereich (vollständiges Band von 1260 nm bis 1650 nm). Sie bieten zudem eine gleichmäßige Leistungsverteilung und hohe Zuverlässigkeit und sind daher die erste Wahl für mittlere und große Netzwerke wie FTTH und Rechenzentren. Ihr Fertigungsprozess umfasst mehrere präzise Schritte, darunter Substratreinigung, Fotolithografie, Ätzen, Faserkopplung, Gehäuse und Prüfung, um geringe Einfügedämpfung und stabile Leistung zu gewährleisten. Einige High-End-PLC-Splitter werden darüber hinaus Zuverlässigkeitstests wie Temperaturwechseltests und Feuchtigkeitsalterungstests unterzogen, um die langfristige Betriebsstabilität sicherzustellen.



Haupttypen von Glasfaser-Splittern



Glasfaser-Splitter lassen sich anhand verschiedener Kriterien klassifizieren, darunter Teilungsverhältnis, Fertigungstechnologie, Gehäusemethode und Übertragungsmedium. Das Verständnis dieser Klassifizierung trägt zu einer präzisen Auswahl bei.



Klassifizierung nach Teilungsverhältnis



Das Aufteilungsverhältnis beschreibt das Verhältnis der Anzahl der Eingangs- zu den Ausgangsanschlüssen und ist eines der wichtigsten Auswahlkriterien. Gängige Typen sind:



● Niedriges Aufteilungsverhältnis:  1:2, 1:4, geeignet für kleine Netzwerke (z. B. Verbindung zwischen zwei Büros, Glasfaseranschluss für 4 Haushalte in einer Wohnung);

● Mittleres Aufteilungsverhältnis:  1:8, 1:16, geeignet für mittelgroße Installationen (z. B. Bürogebäude, Wohngebäude);

● Hohes Aufteilungsverhältnis:  1:32, 1:64, 1:128, geeignet für große FTTH-Gemeinden, Telekommunikations-Backbone-Netze und andere Szenarien, die eine große Anzahl von Benutzern bedienen müssen;

● Mehrfach-Eingangs-Splitter:  2:8, 2:32, 4:16 usw., die mehrere Eingangssignale auf mehrere Ausgangsports aufteilen können und sich für Netzwerke eignen, die mehrere Arten von Signalen (z. B. Daten, Video) gleichzeitig übertragen müssen.





Darüber hinaus lassen sich Splitter je nach Leistungsverteilungsmethode in symmetrische und unsymmetrische Splitter unterteilen. Symmetrische Splitter liefern an jedem Ausgang eine gleichmäßige Leistung und eignen sich für die meisten gängigen Anwendungsfälle. Unsymmetrische Splitter hingegen ermöglichen die individuelle Anpassung des Leistungsverhältnisses einzelner Ausgänge (z. B. kann beim unsymmetrischen PLC-Splitter FS 1x5 die Leistung des CH1-Ausgangs auf 20 %, 33 % usw. eingestellt werden, während die restliche Leistung gleichmäßig auf die anderen Ausgänge verteilt wird). Diese Splitter eignen sich besonders für Anwendungen mit großen Unterschieden in den Signalübertragungsdistanzen, wie z. B. bei FTTR-Netzen und in ländlichen Gebieten, da sie eine optimale Ressourcennutzung gewährleisten.



Klassifizierung nach Fertigungstechnologie



Wie bereits erwähnt, werden sie hauptsächlich in  FBT-Splitter  und PLC-Splitter unterteilt, deren wesentliche Unterschiede in der folgenden Tabelle dargestellt sind:





Neben herkömmlichen FBT- und  PLC-Splittern wurden für polarisationssensitive Anwendungen auch polarisationserhaltende (PM) Splitter entwickelt, die sich hauptsächlich in PM-PLC-Splitter (Polarisationserhaltender planarer Lichtwellenleiter) und PM-FBT-Splitter (Polarisationserhaltender bikonischer Kegel) unterteilen lassen. Ihre Hauptfunktion besteht darin, den Polarisationszustand optischer Signale während der Signalverteilung aufrechtzuerhalten. Sie eignen sich für spezielle Anwendungsfälle wie hochpräzise optische Kommunikation und optische Sensorik.



Klassifizierung nach polarisationserhaltenden (PM)



Der Hauptunterschied zwischen polarisationserhaltenden (PM) Splittern und herkömmlichen Splittern besteht darin, dass sie PM-Fasern und spezielle Fertigungsprozesse verwenden. Dadurch können Änderungen des Polarisationszustands optischer Signale effektiv unterdrückt und eine stabile Übertragung der Polarisationsinformation gewährleistet werden. Ihr wichtigstes Kennwert ist das Polarisationsauslöschungsverhältnis (PER), das üblicherweise ≥ 25 dB beträgt; einige High-End-Produkte erreichen sogar Werte über 30 dB. Sie finden breite Anwendung in polarisationssensitiven Bereichen wie faseroptischen Gyroskopen, kohärenter Kommunikation, Quantenkommunikation und optischer Sensorik.

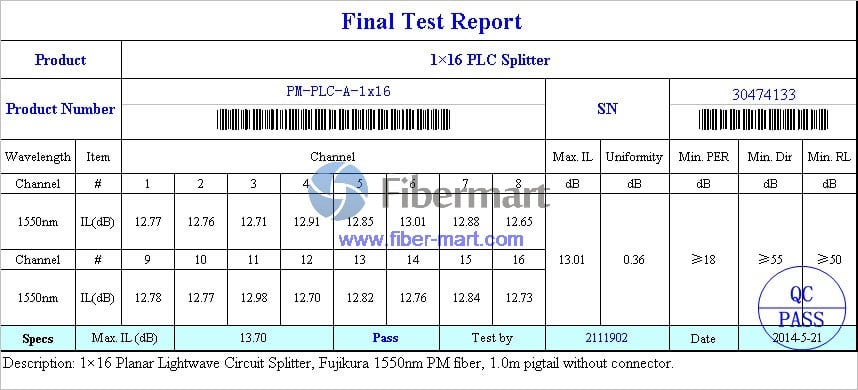

PM PLC Splitter



Basierend auf planarer Lichtwellenleitertechnologie und herkömmlichen PLC-Splittern werden PM-Fasern mit Wellenleiterchips gekoppelt. Die Wellenleiterstruktur ist speziell auf die präzise Ausrichtung der schnellen und langsamen Achsen der PM-Fasern ausgelegt, wodurch Polarisationsverzerrungen reduziert werden. Der Herstellungsprozess beinhaltet zusätzlich zum herkömmlichen PLC-Verfahren eine Polarisationskalibrierung, um die Achsenausrichtungsgenauigkeit (±0,3 μm) zwischen Wellenleiter und PM-Fasern zu gewährleisten und Polarisationsübersprechen zu vermeiden.



Kernmerkmale: Hohes Polarisationsauslöschungsverhältnis (üblicherweise 25–30 dB), hohe Teilungsgenauigkeit, geringe Einfügungsdämpfung (entsprechend herkömmlicher PLC), Unterstützung hoher Teilungsverhältnisse (bis zu 1:128), breiter Wellenlängenanpassungsbereich (1260–1650 nm) und hohe Stabilität. Es eignet sich für polarisationssensitive Anwendungen im Langzeiteinsatz im Freien oder unter rauen Umgebungsbedingungen, wie z. B. optische Sensorsysteme in der Luft- und Raumfahrt sowie kohärente Fernkommunikationsnetze.





PM FBT Splitter



Basierend auf der Fused Biconical Taper Technology (FBT) werden PM-Fasern (z. B. Panda-Fasern mit elliptischem Mantel) als Rohmaterialien verwendet. Während des Verdrillungs- und Verjüngungsprozesses ist eine präzise Kontrolle der Ausrichtung der schnellen und langsamen Faserachsen erforderlich, um die Polarisationserhaltung im Verschmelzungsbereich zu gewährleisten. Im Vergleich zu herkömmlichen FBT-Splittern beinhaltet der Herstellungsprozess eine zusätzliche Polarisationszustandsüberwachung zur Echtzeitkalibrierung der Faserausrichtungsgenauigkeit und zur Vermeidung von Polarisationsübersprechen.



Hauptmerkmale: Relativ einfacher Herstellungsprozess, geringere Kosten als PM PLC, geeignet für niedrige Teilungsverhältnisse (1:2, 1:4), etwas höhere Einfügedämpfung als PM PLC (ca. 0,5–2,5 dB), Polarisationsauslöschungsverhältnis bis zu 25–28 dB. Hauptanwendungsgebiete sind polarisationssensitive Anwendungen mit kurzer Distanz, wie z. B. faseroptische Gyroskope, Labormessgeräte und kleine optische Sensormodule. Einige PM FBT-Splitter sind in Stahlrohren verpackt, was einen hohen mechanischen Schutz bietet und sie für raue Umgebungen geeignet macht.



Vergleich der Kernunterschiede zwischen PM-PLC- und PM-FBT-Splittern: PM-PLC eignet sich besser für hohe Teilungsverhältnisse, hohe Polarisationsgenauigkeit und Übertragungen über große Entfernungen, während PM-FBT besser für niedrige Teilungsverhältnisse und Übertragungen über kurze Entfernungen geeignet ist und Kostenvorteile bietet. Zusammen decken beide die gängigsten Anwendungsbereiche von  PM-Splittern ab .



Klassifizierung nach Verpackungsmethode



Die Verpackungsmethode bestimmt das Installationsszenario und die Schutzfunktion des Verteilers. Gängige Typen sind:



● Bare Fiber PLC Splitter:  Kompaktes Design, geringer Platzbedarf, niedrige Installationskosten, erfordert jedoch zusätzlichen Schutz. Geeignet für FTTH, PON, LAN, CATV und Testgeräte;

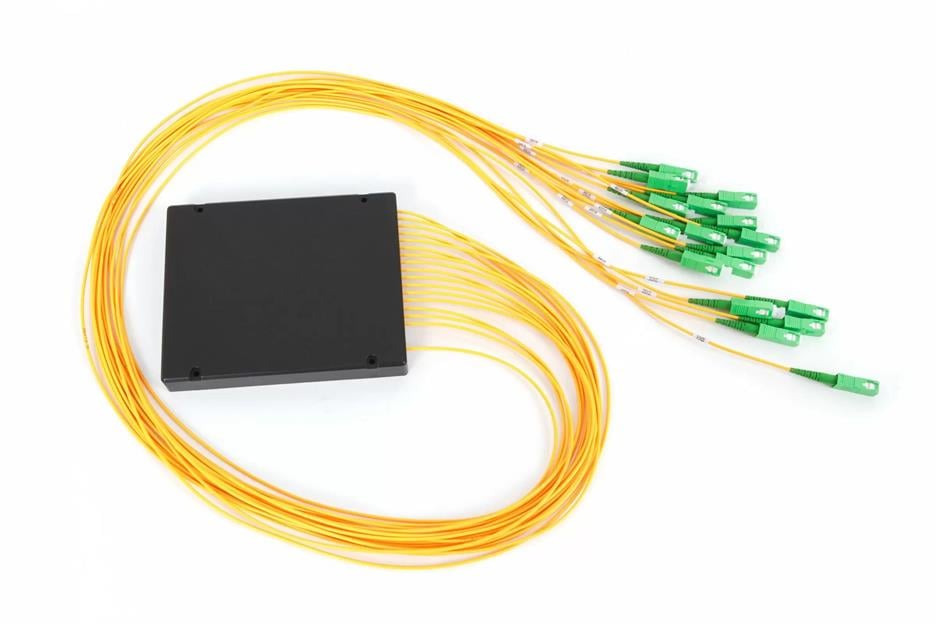

● Ungekapselter PLC-Splitter:  In Edelstahlrohren gekapselt, bietet er einen besseren Schutz für die Fasern. Hauptsächlich verwendet in verschiedenen Verbindungsszenarien oberhalb von Verteilerkästen und Netzwerkschränken;

● ABS-Modul-PLC-Splitter:  Schützt effektiv interne optische Komponenten und Fasern und ist für verschiedene Installationsmethoden geeignet. Weit verbreitet in Außenverteilerkästen von PON-, FTTH-, FTTX- und anderen Netzwerken;

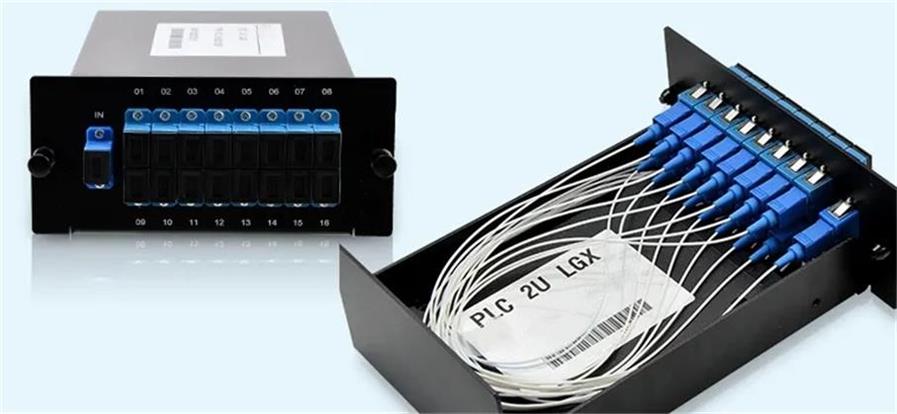

● LGX Box-Type PLC Splitter:  Ausgestattet mit einem robusten Metallgehäuse, unterstützt Plug-and-Play. Kann unabhängig verwendet oder in Standard-Glasfaserverteilerrahmen und Glasfaserschränken installiert werden;

● FHD® Box-Type PLC Splitter:  Kompakte Bauweise, kann in 1U-Plattformen für das Glasfasermanagement integriert werden. Häufig verwendet in POL-, Datenkommunikations-, FTTx- und anderen Projekten;

●  1HE-Rack-SPS-Splitter:  Entspricht den 19-Zoll-Rackstandards, bietet hervorragende optische Leistung und ist einfach zu installieren. Geeignet für Umgebungen mit hoher Verdrahtungsdichte, wie z. B. Rechenzentren.





Klassifizierung nach Übertragungsmedium



Je nach Art der verwendeten Faser kann man zwischen Singlemode-Fasersplittern und Multimode-Fasersplittern unterscheiden:



● Singlemode-Fasersplitter:  Optimiert für Wellenlängen von 1310 nm und 1550 nm, geeignet für die Übertragung über große Entfernungen und mit hoher Bandbreite. Er ist die gängigste Wahl für Telekommunikationsnetze und FTTH;

● Multimode-Fasersplitter:  Optimiert für Wellenlängen von 850 nm und 1310 nm, hauptsächlich verwendet für die Übertragung über kurze Distanzen (z. B. innerhalb von Rechenzentren).



Darüber hinaus kann man je nach Anzahl der Betriebswellenlängen zwischen Single-Window-Splittern (die nur eine Betriebswellenlänge unterstützen) und Dual-Window-Splittern (die zwei Betriebswellenlängen unterstützen) unterscheiden, um den unterschiedlichen Anforderungen der Netzwerkübertragung gerecht zu werden.



Wichtigste Leistungsparameter von Glasfaser-Splittern



Ein hochwertiger Glasfaser-Splitter muss eine Reihe strenger Tests bestehen, und seine Leistungsparameter bestimmen direkt die Qualität und Stabilität der Netzwerkübertragung. Bei der Auswahl sollten folgende Kernindikatoren beachtet werden:



Einfügungsdämpfung



Definition: Die optische Leistungsdämpfung am Ausgang relativ zum Eingang nach dem Durchlaufen des Splitters, gemessen in Dezibel (dB). Je geringer die Einfügungsdämpfung, desto geringer die Signalabschwächung und desto besser die Splitterleistung. Beispielsweise beträgt die Einfügungsdämpfung eines 1:2-PLC-Splitters üblicherweise etwa 3 dB und die eines 1:32-Splitters etwa 10 dB. In FTTH-Netzen muss die Einfügungsdämpfung eines 1:32-Splitters üblicherweise unter 12 dB liegen, um eine ausreichende Signalstärke beim Endnutzer zu gewährleisten.



Rückgabeverlust



Die sogenannte Rückflussdämpfung bezeichnet den Leistungsverlust optischer Signale, die aufgrund von Unterbrechungen in Fasern oder Übertragungsleitungen zur Lichtquelle zurückreflektiert werden. Sie wird in dB gemessen. Je höher die Rückflussdämpfung, desto weniger reflektierte Signale werden erzeugt, wodurch Signalstörungen (wie z. B. Echos bei Telefonaten) effektiv vermieden werden können. Die Rückflussdämpfung von Singlemode-Fasersplittern sollte üblicherweise über 50 dB liegen, und hochwertige PLC-Splitter erreichen Werte von über 65 dB.



Genauigkeit des Teilungsverhältnisses



Bezieht sich auf die Gleichmäßigkeit der optischen Leistungsverteilung an den einzelnen Ausgängen. Beispielsweise beträgt das ideale Verteilungsverhältnis eines 1:4-Splitters 25 % pro Ausgang, mit einer zulässigen Abweichung von ±2 %. Je höher die Genauigkeit des Verteilungsverhältnisses, desto gleichmäßiger ist die Signalqualität für jeden Nutzer oder jedes Gerät. Dadurch werden Probleme wie langsame Übertragungsgeschwindigkeiten und instabile Signale an einzelnen Endgeräten vermieden. Die Genauigkeit des Verteilungsverhältnisses von PLC-Splittern ist deutlich besser als die von FBT-Splittern.



Isolierung



Bezeichnet die Fähigkeit eines optischen Pfades des Splitters zur optischen Signalisolation gegenüber anderen optischen Pfaden. Je höher die Isolation, desto geringer die Interferenz zwischen den optischen Pfaden. Dadurch lassen sich Übersprechen zwischen verschiedenen Ports vermeiden und die Übertragungsstabilität gewährleisten.



Weitere wichtige Parameter



●  Gleichmäßigkeit:  Der Unterschied in der Einfügungsdämpfung zwischen den einzelnen Ausgangsanschlüssen; je kleiner der Unterschied, desto besser.

● Polarisationsabhängige Dämpfung (PDL):  Die Dämpfung, die durch Änderungen des Polarisationszustands optischer Signale verursacht wird und üblicherweise ≤0,2 dB erfordert, um die Übertragungsstabilität unter verschiedenen Polarisationszuständen zu gewährleisten;

● Betriebstemperaturbereich:  Verteiler für den Innenbereich benötigen üblicherweise einen Temperaturbereich von 0℃-70℃, während Verteiler für den Außenbereich einen Temperaturbereich von -40℃-85℃ (Industriequalität) erreichen müssen, um sich an unterschiedliche Umgebungen anzupassen;

● Anschlusskompatibilität:  Unterstützt gängige Glasfaseranschlüsse wie SC, LC und FC und passt sich so bestehenden Netzwerkschnittstellen an.



Wie wählt man den richtigen Glasfaser-Splitter aus?



Die Auswahl sollte auf der Grundlage der Netzwerkgröße, der Übertragungsanforderungen, der Umgebungsbedingungen und des Kostenbudgets erfolgen. Um sicherzustellen, dass der Splitter für die tatsächlichen Anwendungsszenarien geeignet ist, sind die folgenden 5 Schritte zu beachten:



Schritt 1: Das Teilungsverhältnis bestimmen



●  Kleine Netzwerke (2-8 Benutzer/Geräte):  Wählen Sie 1:2-, 1:4- oder 1:8-Splitter, entweder FBT oder PLC;

● Mittelgroße Netzwerke (16-32 Benutzer/Geräte):  Wählen Sie 1:16- oder 1:32-SPS-Splitter, um eine genaue Aufteilung und Signalstabilität zu gewährleisten;

● Großflächige Netzwerke (mehr als 64 Benutzer/Geräte):  Wählen Sie 1:64- oder 1:128-PLC-Splitter, um hohe Aufteilungsverhältnisse und Installationen mit hoher Dichte zu unterstützen.



Schritt 2: Fertigungstechnologie auswählen (FBT vs. SPS)



●  Priorisierung von FBT-Splittern:  Niedriges Aufteilungsverhältnis (1:2-1:8), Übertragung über kurze Distanzen (≤1 km) und budgetbeschränkte Szenarien, wie z. B. kleine lokale Netzwerke und Testgeräte für den Innenbereich;

●  PLC-Splitter priorisieren:  Hohes Teilungsverhältnis, Übertragung über große Entfernungen, Bedarf an breiter Wellenlängenanpassung (z. B. WDM-Technologie) und hohe Anforderungen an die Signalstabilität, wie z. B. FTTH, Rechenzentren und Telekommunikations-Backbone-Netze.





Schritt 3: Umweltverträglichkeit bestätigen



● Innenanwendungen (Rechenzentren, Telekommunikationsräume):  Wählen Sie gekapselte Splitter mit Schutzart IP20 (z. B. ABS-Module, LGX-Gehäuse, 1U-Rackmontage).

● Außenbereich (Straßenverteilerkästen, Strommasten, unterirdische Rohrleitungen):  Wählen Sie wasser- und staubdichte Verteiler mit der Schutzart IP65/IP66 (z. B. verstärkte ABS-Module, Edelstahlgehäuse), um die Beständigkeit gegenüber hohen und niedrigen Temperaturen, Regen, Schnee, Staub und anderen Umwelteinflüssen zu gewährleisten.



Schritt 4: Kompatibilität prüfen



●  Fasertyp:  Vergewissern Sie sich, dass der Splitter mit Singlemode- oder Multimode-Fasern kompatibel ist. Telekommunikationsnetze bevorzugen Singlemode-Fasern, während Rechenzentren je nach Übertragungsdistanz Multimode-Fasern wählen können;

● Netzwerkstandards:  Wählen Sie für PON-Netzwerke (wie GPON, EPON, XGSPON) Splitter, die den ITU-T G.652-Standards entsprechen, um die Kompatibilität mit vorhandenen Geräten zu gewährleisten.



Schritt 5: Zuverlässigkeit und Kosten bewerten



● Zuverlässigkeit:  Wählen Sie Verteiler mit ≥500 Einsteck-/Entnahmezyklen und einer mittleren Betriebsdauer zwischen Ausfällen (MTBF) von >25 Jahren und priorisieren Sie Produkte, die eine Garantie von 5-10 Jahren bieten;

● Kosten:  FBT ist kostengünstiger bei niedrigen Aufteilungsverhältnissen (1:4 und darunter); PLC hat höhere Anfangskosten, aber niedrigere Gesamtkosten auf lange Sicht bei hohen Aufteilungsverhältnissen (1:8 und darüber); FBT kann für die Ein-Wellenlängen-/Zwei-Wellenlängen-Übertragung gewählt werden, um Kosten zu sparen, während PLC für die PON-Breitbandübertragung bevorzugt wird, um die zukünftige Netzwerkerweiterung und -überwachung zu erleichtern.

Praktische Anwendungen von Glasfaser-Splittern

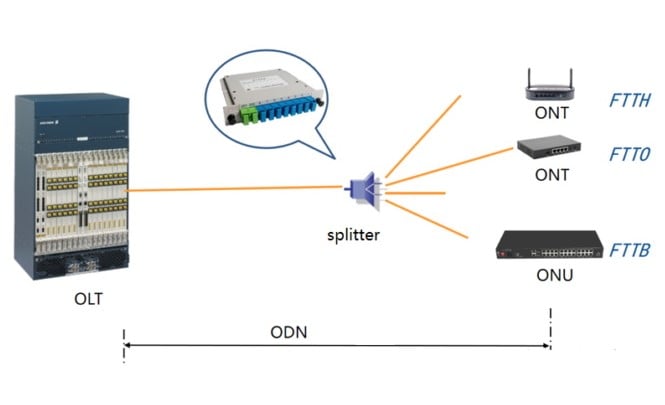

Glasfaser-Splitter  finden in allen Bereichen von Glasfasernetzen breite Anwendung. Vom Hausanschluss bis hin zu großflächigen Backbone-Netzen, von Rechenzentren bis zu Kabelfernsehnetzen – ihr Hauptnutzen liegt in der effizienten Verteilung optischer Signale und der Reduzierung der Infrastrukturkosten.



FTTH-Netzwerke (Fiber-to-the-Home)



● Herausforderung:  Telekommunikationsbetreiber müssen eine Backbone-Glasfaserleitung von der Vermittlungsstelle bis zur Straße verlängern, um 32 Haushalten Gigabit-Breitbanddienste mit einer Übertragungsdistanz von etwa 5 km bereitzustellen.

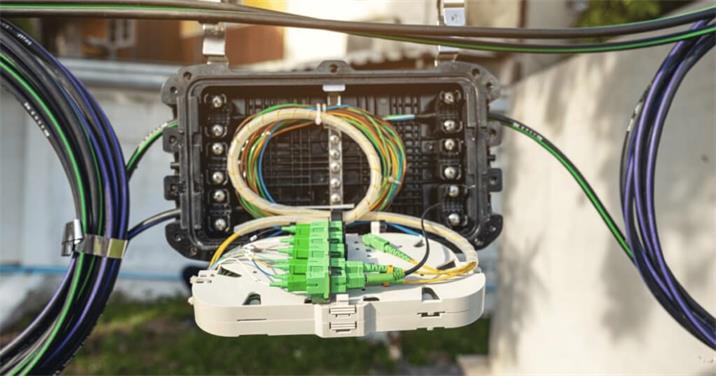

● Lösung:  Installieren Sie einen 1:32 PLC-Splitter im Straßenverteilerkasten, wobei der Eingangsport mit der Backbone-Glasfaser und die 32 Ausgangsports jeweils mit der Hausglasfaser jedes Haushalts verbunden werden.

● Effekt:  Jeder Haushalt kann eine Netzwerkgeschwindigkeit von 1 Gbit/s+ erreichen. Die geringe Einfügungsdämpfung des Splitters (<10 dB) gewährleistet eine ausreichende Signalstärke, wodurch zusätzliche Signalverstärker überflüssig werden.





Rechenzentrumsverbindung



● Herausforderung:  Verteilen Sie das 100-Gbit/s-Signal vom Core-Switch auf 8 Serverschränke, um eine merkliche Signaldämpfung und eine stabile Übertragung zu gewährleisten.

●  Lösung:  Wählen Sie einen 1:8 PLC-Splitter, der mit einer Wellenlänge von 1310 nm und LC-Steckverbindern kompatibel ist und im Patchpanel des Schaltschranks installiert wird.

● Effekt:  Jeder Serverschrank kann ein 12,5-Gbit/s-Signal mit einer Einfügungsdämpfung von <5 dB empfangen, wodurch eine Hochgeschwindigkeitsverbindung und fehlerfreie Übertragung innerhalb des Rechenzentrums gewährleistet wird.



Telekommunikations-Backbone-Netzwerke



● Herausforderung:  Vier optische Signale aus ländlichen Gebieten zu einem einzigen Signal für die Übertragung an den städtischen zentralen Knotenpunkt zusammenführen, um die Kosten für die Glasfaserverlegung zu reduzieren.

● Lösung:  Verwendung eines bidirektionalen 4:1 PLC-Splitters (mit Kombinationsfunktion), um 4 Eingangssignale zu einem Ausgangssignal für die Übertragung über die Backbone-Faser zu kombinieren.

● Effekt:  Der Glasfaserverbrauch wird um 75 % reduziert, wodurch die Investitionen in die Infrastruktur deutlich sinken, während gleichzeitig die Stabilität und Zuverlässigkeit der Signalübertragung gewährleistet wird.



CATV-Netzwerke (Kabelfernsehen)



● Herausforderung:  Verteilung des 1550nm-Wellenlängen-Kabelfernsehsignals von der Kopfstation zu 16 Gemeinden, um eine gleichbleibende Signalqualität in jeder Gemeinde zu gewährleisten.

● Lösung:  Wählen Sie einen 1:16 PLC-Splitter, optimiert für eine Wellenlänge von 1550 nm, der im optischen Verteilerrahmen des Kopfstellenraums installiert wird.

● Effekt:  Jede Gemeinde erhält ein konsistentes Kabelfernsehsignal, wodurch die Notwendigkeit zusätzlicher Signalverstärker entfällt und die Betriebs- und Wartungskosten sinken.



Andere Szenarien



Darüber hinaus finden Glasfaser-Splitter breite Anwendung in FTTR-Netzen (Fiber-to-the-Room), 5G-Fronthaul-Netzen, optischen Kommunikations-Testgeräten und weiteren Bereichen. Nicht-uniforme Splitter werden vorwiegend in FTTR-Anwendungen eingesetzt, um unterschiedliche Signalübertragungsdistanzen zwischen verschiedenen Räumen auszugleichen; hochpräzise FBT-Splitter gewährleisten in Testszenarien die Genauigkeit der Messdaten.





Abschluss



Obwohl Glasfaser-Splitter nicht den „Glamour“ von Hochgeschwindigkeits-Optikmodulen und High-End-Fasern besitzen, bilden sie die Grundlage für den effizienten und wirtschaftlichen Betrieb von Glasfasernetzen. Durch ihre passive Bauweise ermöglichen sie die präzise Verteilung optischer Signale, sodass eine einzige Faser Hunderte von Nutzern und Geräten versorgen kann. Dies reduziert die Kosten für den Ausbau der Glasfaserinfrastruktur erheblich und gewährleistet gleichzeitig Übertragungsgeschwindigkeiten und Stabilität im Gigabit-Bereich.



Ob es sich um Glasfaseranschlüsse für Privathaushalte, Rechenzentrumsverbindungen, Telekommunikations-Backbone-Netzwerke oder Kabelfernsehnetze handelt: Die Wahl des richtigen Glasfaser-Splitters bei FiberMart – abgestimmt auf das Teilungsverhältnis, die Fertigungstechnologie und die Anwendungsumgebung – ist entscheidend für einen langfristig stabilen Netzwerkbetrieb. Mit dem kontinuierlichen Ausbau von Glasfasernetzen werden Glasfaser-Splitter stetig weiterentwickelt und spielen eine immer wichtigere Rolle in 5G, Computernetzwerken, Smart Cities und anderen Bereichen, um das volle Potenzial der Glasfasertechnologie auszuschöpfen.

Frage 1: Was ist ein Glasfasersplitter?

Es handelt sich um eine passive optische Komponente, die optische Signale aufteilt oder kombiniert, für deren Betrieb keine Energie benötigt wird und die zur Verteilung in Glasfasernetzen eingesetzt wird.



Frage 2: Worin besteht der Unterschied zwischen gleichmäßigen und ungleichmäßigen Teilern?

Gleichförmige Verteiler haben eine gleiche Ausgangsleistung, während ungleichförmige Verteiler ein individuelles Leistungsverhältnis aufweisen, um unterschiedlichen Übertragungsdistanzen gerecht zu werden.



Frage 3: Was ist Einfügungsdämpfung (IL) und warum ist sie wichtig?

Die Einfügungsdämpfung ist der optische Leistungsverlust (gemessen in dB) zwischen Eingangs- und Ausgangsanschluss. Eine geringe Einfügungsdämpfung gewährleistet, dass das Endgerät ein ausreichend starkes Signal empfängt.



Frage 4: Wie wähle ich das richtige Teilungsverhältnis?

Es hängt von der Größe Ihres Netzwerks ab: Kleine Netzwerke verwenden 1:2/1:4/1:8, mittlere 1:16/1:32 und große 1:64/1:128.



Frage 5: Was sind die Hauptanwendungsgebiete von Fasersplittern?

Zu den Hauptanwendungsgebieten gehören FTTH, Rechenzentrumsverbindungen, Telekommunikations-Backbone-Netzwerke und CATV-Systeme.



Frage 6. Was ist ein polarisationserhaltender (PM) Splitter?

Es nutzt PM-Fasern, um den Polarisationszustand optischer Signale aufrechtzuerhalten, und wird häufig in Hochpräzisionsbereichen wie faseroptischen Gyroskopen eingesetzt.
