Was Sie vor dem Kauf eines visuellen Fehlersuchgeräts wissen müssen

Beim Aufbau und der Wartung moderner Glasfasernetze ist die Identifizierung von Glasfaserverbindungsfehlern von entscheidender Bedeutung geworden. Der Visual Fault Locator (VFL) ist mit seinen einfachen und effizienten Funktionen ein unverzichtbares Werkzeug für jeden Glasfasertechniker. Durch die Einkopplung von sichtbarem Laserlicht in die Faser werden Brüche, Biegungen oder Steckerfehler in der Faser schnell erkannt, was es ideal für die Fehlerbehebung bei Glasfaserverbindungen macht. In diesem Artikel werden wir uns mit den Prinzipien von VFL, seinen verschiedenen Typen, Auswahlparametern und Nutzungsrichtlinien befassen und einen umfassenden Referenzleitfaden für den Kauf und die Verwendung eines VFL bereitstellen.

Was ist ein visueller Fehlerorter?

Ein Visual Fault Locator (VFL) ist ein grundlegendes Werkzeug zur Fehlerbehebung bei Glasfaserverbindungsfehlern. Es injiziert einen roten Laserstrahl in die Faser, um Defekte im Kern wie scharfe Biegungen, Brüche und Steckerfehler zu erkennen. Diese Defekte lassen normalerweise rotes oder grünes Licht aus der Faser austreten, sodass sie leicht zu erkennen sind. VFLs können auch dabei helfen, OTDR-Fehler im toten Winkel zu lokalisieren und Probleme von einem Ende der Faser bis zum anderen genau zu identifizieren. Ob bei der Installation neuer Glasfaser oder der Fehlerbehebung bestehender Netzwerke, der VFL ist ein unverzichtbares Werkzeug im Werkzeugkasten eines Glasfasertechnikers.

Anwendungen visueller Fehlersuchgeräte

• Fehlerbehebung bei Glasfaserfehlern: Der rote Laserstrahl des VFL kann scharfe Biegungen, Brüche und Steckerfehler in Glasfaserkabeln schnell erkennen.
• OTDR-Toter-Winkel-Erkennung: VFLs können OTDR-Geräte ergänzen, indem sie OTDR-Totwinkel-Fehler effektiv erkennen.
• Faseridentifizierung: Wenn es darum geht, eine Faser von einem Ende zum anderen zu identifizieren, kann der VFL mit seinem roten Laser eine effektive Orientierung bieten.

Arten von visuellen Fehlersuchgeräten

Visuelle Fehlersuchgeräte gibt es in verschiedenen Formen und Größen. Zu den Haupttypen gehören:

Stift-VFL

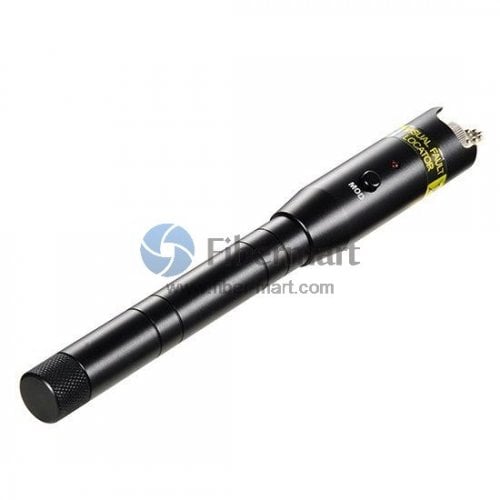

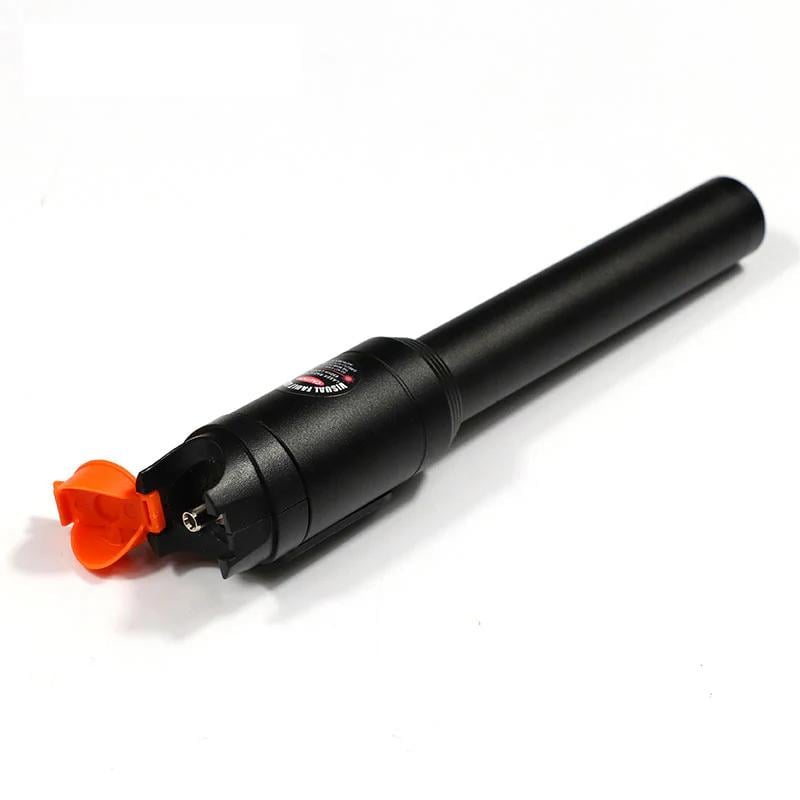

Diese Art von VFL ist normalerweise kompakt, ähnelt einem Stift und ist leicht zu transportieren. Sein schlichtes Design und seine einfache Bedienung machen es zu einem idealen Werkzeug für Glasfasertechniker. Stiftförmige VFLs eignen sich typischerweise für die Fehlersuche bei kürzeren Glasfaserverbindungen.

Handheld-VFL

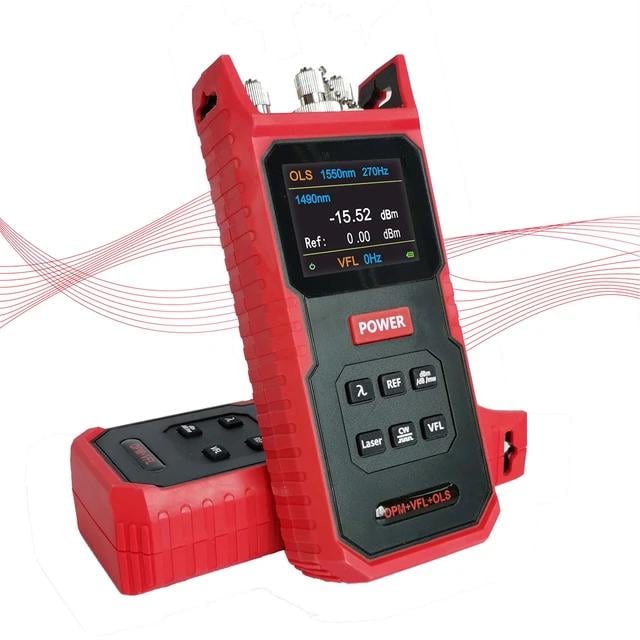

Hand-VFLs sind größer als Stift-VFLs und verfügen über eine höhere Ausgangsleistung. Sie werden im Allgemeinen zur Erkennung längerer Glasfaserverbindungen verwendet. Sie ähneln einer kleinen Testgerätebox und verfügen in der Regel über mehr Steuerungsfunktionen, um komplexe Testanforderungen zu bewältigen.

Wie visuelle Fehlersuchgeräte funktionieren

VFLs funktionieren durch die Injektion von Laserlicht in den Faserkern. Licht vom Laser tritt an Brüchen oder Makrobiegungen aus der Faser aus und beleuchtet normalerweise den Puffer um die Faser herum. Der Laser kann den Außenmantel der Faser durchdringen und Lichtlecks im Kern aufzeigen. Daher kann der Ort von Fehlern in der Faser schnell und genau bestimmt werden, ohne dass externe Geräte angeschlossen werden müssen.

Hauptanwendungen

• Erkennen von Faserbrüchen: Der Laserstrahl kann den Fasermantel durchdringen und an Bruchstellen einen spürbaren Lichtaustritt erzeugen.
• Erkennen von Faserkrümmungen: Wenn die Faser eine scharfe Krümmung aufweist, tritt der Laserstrahl an der Krümmung aus und zeigt so die Krümmungsposition an.
• Erkennen von Steckerfehlern: Bei Steckerfehlern tritt auch eine Leckage des Laserstrahls auf, sodass die Fehlerposition leicht lokalisiert werden kann.

Wichtige Parameter zur Auswahl eines VFL

Faserabstand

Der Faserabstand gibt die maximale Faserlänge an, die ein VFL erkennen kann. Dieser Parameter wird hauptsächlich durch die Laserleistung bestimmt. Im Allgemeinen können VFLs Verbindungen mit einer Entfernung von bis zu 10 Kilometern bei Multimode-Fasern und bis zu 5 Kilometern bei Singlemode-Fasern erkennen. Hochleistungs-VFLs können größere Erkennungsabstände erreichen; Beispielsweise kann ein 30-mW-VFL Glasfaserverbindungen mit einer Entfernung von bis zu 15 Kilometern erkennen.

Ausgangsleistung

Die Ausgangsleistung ist eine der wichtigsten Spezifikationen eines VFL. Je höher die Ausgangsleistung, desto weiter kann der VFL erkennen. Typischerweise liegt die Ausgangsleistung eines VFL zwischen 0,5 mW (Singlemode-Faser) und 2 mW (Freiraum).

Fasermodus

Alle VFLs sind sowohl mit Singlemode- als auch mit Multimode-Fasern kompatibel. Multimode-Fasern haben einen größeren Kerndurchmesser, normalerweise 50 µm oder 62,5 µm, während Singlemode-Fasern typischerweise einen Kerndurchmesser von 9 µm haben. Daher können Multimode-Fasern mehr Laserleistung übertragen und haben eine größere Erkennungsreichweite als Singlemode-Fasern.

Modulationsfrequenz

VFLs bieten normalerweise zwei Betriebsmodi: Continuous Wave (CW) und Pulsed Light (2Hz oder 1Hz). Da das menschliche Auge empfindlicher auf flackerndes Licht als auf Dauerlicht reagiert, bevorzugen Glasfasertechniker normalerweise die Verwendung des gepulsten Lichtmodus für eine auffälligere Erkennung.

Batterie

VFLs verwenden typischerweise zwei AAA- oder zwei AA-Batterien als Stromquelle.

Wellenlänge

Die Arbeitswellenlänge von VFLs liegt normalerweise zwischen 635 nm und 670 nm. Die Wellenlänge solcher Laserstrahlen gehört zum Bereich des sichtbaren Lichts und ist daher für das menschliche Auge leicht zu erkennen. VFLs mit Wellenlängen von 635 nm, 650 nm und 670 nm funktionieren alle gut, und es besteht im Allgemeinen keine Notwendigkeit, bei der Auswahl die Wellenlänge zu stark hervorzuheben.

So verwenden Sie einen visuellen Fehlersucher

Um einen visuellen Fehlersucher korrekt zu verwenden, befolgen Sie diese Schritte:

Schritt 1: Reinigen Sie den Glasfaseranschluss

Untersuchen Sie zunächst mit einem Mikroskop die Endfläche des Fasersteckers. Wenn die Endfläche sauber ist, können Sie den VFL an den Glasfaserstecker anschließen. Stellen Sie vor dem Anschließen sicher, dass die Faserendfläche frei von Verunreinigungen oder Beschädigungen ist.

Schritt 2: Schließen Sie den VFL an und schalten Sie ihn ein

Verbinden Sie den VFL mit dem Glasfaseranschluss und schalten Sie dann den VFL ein. Beobachten Sie, ob am anderen Ende der Faser rotes Licht vorhanden ist. Wenn die Faser keine Fehler aufweist, wird das rote Licht direkt durchgelassen. Wenn die Faser gebrochen oder verbogen ist, tritt irgendwo in der Mitte rotes Licht aus, was auf einen Fehler an dieser Stelle hinweist.

Schritt 3: Überprüfen Sie die Faser

Nachdem Sie den Faserfehler gefunden haben, können Sie dessen genaue Position genauer bestimmen. Wenn aus einem Teil der Faser rotes Licht austritt, liegt der Fehler in der Nähe. Auf diese Weise können Sie den Fehler in der Faser schnell identifizieren.

Vorsichtsmaßnahmen für die Verwendung eines VFL

• Vermeiden Sie direkten Augenkontakt mit dem Laserstrahl: Der Laserstrahl kann die Augen schädigen. Vermeiden Sie daher den direkten Kontakt mit dem Laserstrahl während des Betriebs.
• Halten Sie sich von rauen Umgebungen fern: Die Verwendung eines VFL in feuchten, staubigen oder extrem warmen Umgebungen beeinträchtigt seine Leistung. Versuchen Sie, die Verwendung in diesen Umgebungen zu vermeiden.
• Entfernen Sie die Batterie zur Lagerung: Wenn Sie den VFL über einen längeren Zeitraum lagern, entfernen Sie die Batterie, um zu verhindern, dass das Gerät durch Auslaufen beschädigt wird.
• Vermeiden Sie es, auf aktive Geräte zu richten: Richten Sie den Laserstrahl des VFL nicht direkt auf aktive Geräte oder Mikroskope, um Schäden zu vermeiden.
• Stellen Sie sicher, dass keine elektronischen Geräte angeschlossen sind: Stellen Sie sicher, dass die zu prüfende Faser nicht an elektronische Geräte angeschlossen ist, um Schäden zu vermeiden.

VFL-Wartungstipps

• Regelmäßige Reinigung: Reinigen Sie die VFL-Endfläche nach 50 Anwendungen oder früher, wenn die Leistung nachlässt.
• Reinigen Sie Glasfaseranschlüsse: Reinigen Sie die Endfläche des Glasfaseranschlusses mit einem fusselfreien Tuch und Alkohol, um sicherzustellen, dass sie sauber und staubfrei ist.
• Aderendhülsen warten: Überprüfen Sie den Zustand der Aderendhülsen und stellen Sie sicher, dass sie fest im Gehäuse befestigt sind, um einen ordnungsgemäßen VFL-Betrieb sicherzustellen.

Abschluss

Als unverzichtbares Werkzeug für Glasfasertechniker spielen visuelle Fehlerortungsgeräte eine entscheidende Rolle bei der Installation und Wartung von Glasfaserverbindungen. Ganz gleich, ob es um die Fehlersuche bei scharfen Biegungen, Brüchen oder Verbindungsfehlern in Glasfasern oder um die Lokalisierung von OTDR-Fehlern im toten Winkel geht, VFLs können Technikern schnell und genau dabei helfen, Fehlerorte zu lokalisieren. Die Auswahl des richtigen VFL erfordert die Berücksichtigung von Faktoren wie Faserabstand, Ausgangsleistung und Fasermodus sowie die Beherrschung der richtigen Verwendungsmethoden und Wartungstechniken.


Für diejenigen, die einen Kauf tätigen möchten, bietet Fiber-Mart eine große Auswahl an Optionen, von Stift- und Handheld-Geräten bis hin zu tragbaren visuellen Glasfaser-Fehlerortungsgeräten. Unser neuestes Produkt, der optische Lasertester/Faserstift/Faserlaserstift, zeichnet sich durch seine Fähigkeit aus, Glasfaserkabelfehler aus einer Entfernung von bis zu 30 Kilometern zu erkennen. Was auch immer Ihre Bedürfnisse sind, Fiber-Mart hat das passende Produkt. Wir hoffen, dass dieser Artikel eine umfassende Anleitung zum Kauf und zur Verwendung eines VFL bietet und zuverlässige Unterstützung für Ihr Glasfasernetzwerk bietet.
