32 Kanäle, PM1550 DWDM Mux & Demux Typ A, Pigtailed-Modul Simplex BIDI, athermische AWG PM-Faser
PM DWDM MUX & DEMUX
Multiplexer (MUX) und Demultiplexer (DEMUX) werden in einem einzigen Gerät für die bidirektionale Datenübertragung über eine Glasfaser kombiniert.
PM DWDM Mux/Demux-Module sind Teil einer Serie von Hochleistungsprodukten basierend auf Silica-on-Silicium-Planartechnologie. Die für PM Fiber DWDM Mux/Demux verwendeten AWG-Chips von Fiber-MART.Com sind für Langstrecken-, Metro- und Zugangsanwendungen vorgesehen, bei denen herausragende optische Leistung und niedrige Kosten von größter Bedeutung sind.
Die Merkmale des athermischen Verpackungsdesigns der AAWG-DWDM-Module (Athermal Arrayed Waveguide Grating) erfordern keine Stromversorgung, Software oder Temperaturregelung.
Thermische Arrayed Waveguide Grating-DWDM-Module (TAWG) sind für die Verwendung innerhalb der C-Band-Version von DWDM-Systemen konzipiert. Um die Verlustleistung der Geräte unter verschiedenen Umgebungsbedingungen zu verringern, ist das AWG-Paket speziell unter Auswahl eines zuverlässigen Thermoplastiks mit geringer Wärmeleitfähigkeit gestaltet und die Betriebstemperatur des AWG wird mithilfe einer Folienresistheizung oder eines Peltier-TEC mit Thermistor-Temperatursensor geregelt.
Der Kanalabstand für DWDM beträgt 1,6/0,8/0,4 nm (200 GHz/100 GHz/50 GHz Raster). Dieser kleine Kanalabstand ermöglicht die gleichzeitige Übertragung von deutlich mehr Informationen
Technische Daten
|
Parameter
|
Spezifikationen (Flache Oberseite)
|
Einheit
|
|
Mindest.
|
Typ.
|
Max.
|
|
Anzahl der Kanäle
|
32 (C19-C50)
|
CH
|
|
Nummer Kanalabstand
|
100
|
GHz
|
|
Mittlere Wellenlänge
|
C-Band
|
nm
|
|
Durchlassbereich des mittleren Wellenlängenkanals
|
±0,10
|
nm
|
|
Wellenlängengenauigkeit
|
±0,06
|
nm
|
|
1 dB Kanalbandbreite
|
0,4
|
|
|
nm
|
|
3dB Kanalbandbreite
|
0,58
|
|
|
nm
|
|
20 dB Kanalbandbreite
|
|
|
1.2
|
nm
|
|
Einfügungsverlust
|
|
4.5
|
5.5
|
dB
|
|
Welligkeit
|
|
0,2
|
0,5
|
dB
|
|
Gleichmäßigkeit
|
|
0,8
|
1,5
|
dB
|
|
Isolierung benachbarter Kanäle
|
25
|
28
|
|
dB
|
|
Nicht benachbart, Kanalisolation
|
30
|
35
|
|
dB
|
|
Gesamtübersprechen
|
21
|
|
|
dB
|
|
Richtwirkung
|
45
|
|
|
dB
|
|
Rückflussdämpfung
|
40
|
|
|
dB
|
|
Aussterberate
|
15
|
|
|
dB
|
|
Polarisationsmodendispersion
|
|
|
0,5
|
ps
|
|
Chromatische Dispersion
|
-20
|
|
+20
|
ps/nm
|
|
Maximale Eingangsleistung
|
|
|
300
|
mW
|
|
Betriebstemperatur
|
-10
|
|
+70
|
C
|
|
Lagertemperatur
|
-40
|
|
85
|
C
|
|
Fasertyp
|
PM1550,900um
|
/
|
|
Faserlänge
|
1
|
M
|
|
Anschluss
|
FC/APC
|
/
|
|
Packungsgröße
|
120X70X10
|
mm
|

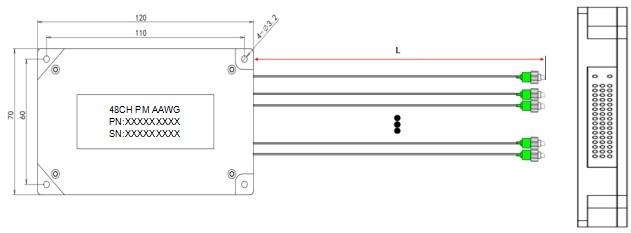

Mechanische Abmessungen
Hinweis: Bitte beachten Sie, dass die hier gezeigten Zeichnungen lediglich die Abmessungen zeigen und nicht die konkrete Konfiguration des Moduls wiedergeben.
