Automatisches polarisationserhaltendes Rotationsausrichtungssystem für die Ausrichtung der PM-Faserachse, optisches PM-Ausrichtungssystem für langsame und schnelle Achse, polarisationserhaltendes Faserausrichtungssystem sowie Ausrichtung und Verpackung optischer Wellenleiter
Kostengünstige, kompakte, hochpräzise und wendige automatische Ausrichtungsmaschine für die Rotationsausrichtung der PM-Faserachse, verwendet für die Herstellung von PM-Faser-Patchkabeln und die Ausrichtung polarisationserhaltender Faserkomponenten und PM-Faseroptiken
Das Instrumentenunternehmen Sunma entwickelt eine neue Generation manueller und automatischer Aligner für die Ausrichtung der PM-Faserachse. Diese Produktlinie bietet kostengünstige, hochpräzise Bewegungssteuerungsfunktionen mit einem kompakten mechanischen Design. Optische Wellenleiter-Ausrichtungsmaschine
Beim Zusammenbau des Systems werden hochwertige Komponenten verwendet, um hochpräzise und sich wiederholende Bewegungsanwendungen zu gewährleisten. OEM-maßgeschneiderte manuelle, halbautomatische und vollautomatische Systeme entsprechend den Anwendungen des Kunden.
Wir bieten eine zweitägige kostenlose Schulung, Installation und Kalibrierung, alles kostenlos.
Merkmale:
Hochstabiler Ultrapräzisions-Lineartisch aus Edelstahl
Vorrichtungen und Vorrichtungen aus Edelstahl mit hoher Wiederholgenauigkeit
Hochauflösende Bewegungsplattform und Mikrometer für hochpräzise und wiederholbare Wellenleiterausrichtung
Kompaktes und äußerst wendiges Design
Modularer Aufbau, nahtloses Upgrade auf piezoelektrisches und motorbetriebenes halbautomatisches Ausrichtungssystem
Anwendungen:
Siliziumpolarisationserhaltende Ausrichtung/Kopplung von Faserrotationswellenleitern
Polarisation unter Beibehaltung der Faser-Slow-Axis-Ausrichtung
Polarisation unter Beibehaltung der Faser-Fast-Axis-Ausrichtung
PM-Zirkulator, Array-Wellenleitergitter
PM-Kollimator, PM-Patchkabel, PM-Glasfaserschalter
Ausrichtung spezieller/kundenspezifischer PM-Fasern und anderer damit verbundener optischer PM-Wellenleiter

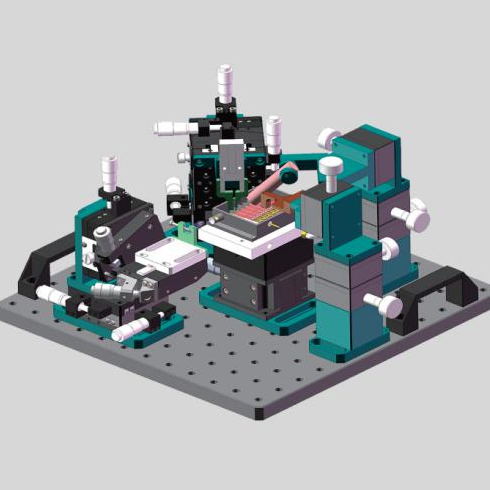

Systemkonfiguration:
Spezifikationen:
Translation（X-Y-Z axis） |
|
Component
|
Sunma 562 ULTRAlignTM Precision Multi-Axis Positioning System
|
|
Travel Range（mm）
|
XYZ: 13mm (X, Z optional 25mm)
|
|
Actuator Resolution（μm）
|
SM-13 (0.5); DM-13 (0.05)
|
|
Load Capacity（N）
|
156
|
|
Materials
|
All Stainless Steel
|
|
Rotation（PitchθX-YawθY-RollθZaxis）
|
|
Component
|
NP-YP1 (Pitch-Yaw); NP-R1 (Roll)
|
|
Travel Range（mm）
|
θX:6mm, θY:6mm, θZ:12mm (±3°)
|
|
Resolution（μm）
|
NP-YP1 (0.01°), NP-R1 (0.0004°)
|
|
Materials
|
Stainless Steel/Aluminium
|
|
Tooling
|
|
（Patent Pending）Universal Fiber Array Holder × 2
|
|
（Patent Pending）Universal 1×N Splitter Holder（1×2 to 1×64）× 1
|
|
Vision
|
|
Camera Type
|
CCD×1
|
|
Lighting
|
LED Bar Light（Top view、Side view）
|
|
Motion
|
100mm（according to request）
6 or 13mm manual XY stage
|
