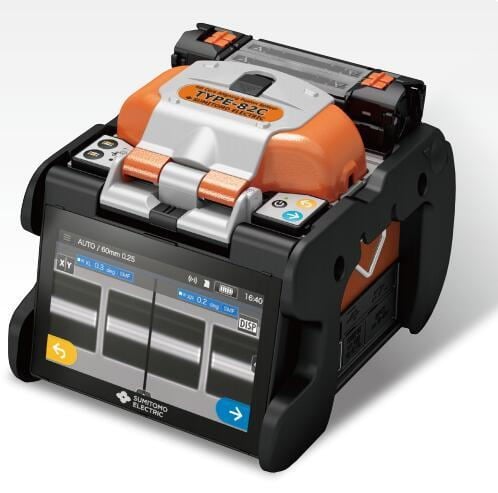

Sumitomo neues Modell Typ-82C+ Fiber Fusion Splicer Kit Schweißfaser-Spleißgerät anstelle von Type-82C

Sumitomo Typ-82C+ ist ein Fusionsspleißgerät mit direkter Kernüberwachung für ultraschnelles Spleißen in jeder Umgebung.

MERKMALE

     Ultraschnelles Spleißen: 5 Sek.
     Ultraschnelles Aufheizen: 9 Sek.
     Automatische Faseridentifikation (SMF, MMF, DSF, NZDSF, BIF, andere).
     Automatische Lichtbogenkalibrierung.
     G.657-Faser-Autospleißfunktion.
     Unterstützt den bidirektionalen Spleißvorgang.
     Staubbeständig, wasserbeständig und stoßfest.
     Kompakt und leicht (nur 1,9 kg).
     Touchscreen-Bedienung.
     Aktualisiert Software über das Internet.
     Interaktive Fernwartung über das Internet.
     Ausgestattet mit integriertem Benutzerschulungsvideo.

Kompakt, leicht und schneller

     2,2 kg mit Akku für 300 Spleiß- und Wärmezyklen
     Schnellere 5-Sekunden-Verbindung im SM-Schnellmodus
     Reduzierte Schrumpfzeit von 9 Sekunden

Brandneues Touchpanel und Benutzeroberfläche

     Breites und hochauflösendes Touchpanel – 5-Zoll-Touchscreen-Farb-LCD-Display
     Smartphone-ähnliche einfache Bedienung

Videoanleitung

     Video-Tutorial zur Unterstützung beim Spleißen
     SumiCloud™-App. um das Tutorial-Video auf dem Smartphone anzusehen

Hohe Umweltbeständigkeit

     IPx2-Wasserbeständigkeit
     IP5x-Staubbeständigkeit
     Bei 50°C spleißen
     Arbeiten auf 6000 m
     76 cm Gefälle auf 5 Seiten

Doppelöfen mit flexiblen Klemmen

     Unabhängig
     Schnell aufheizende 9er-Packung
     Produktiv
     Programmierbar
     Vom Benutzer wählbarer Klemmbetrieb

WLAN
Konnektivität zu
SumiCloud™

     Das weltweit erste Fusionsspleißgerät mit Wireless LAN-Konnektivität
     SumiCloud™ Smartphone-App. zur Unterstützung der Spleißarbeit
     Die WLSD-Karte bringt SumiCloud™-Dienste über unsere Smartphone-App auf Ihr Spleißgerät.

TECHNISCHE SPEZIFIKATIONEN

Optical fiber requirements
Material	Silica glass
Profile types	SMF (G.652), MMF (G.651), DSF (G.653), NZDSF (G.655), BIF (G.657), EDF
Fiber diameter	Cladding diameter: 80 µm ~ 150 µm, Coating diameter: 100 µm ~ 1,000 µm
Applicable fiber or cable size	up to φ1,000 µm	Drop cable (2.0x3.1 mm), Indoor cable (2.0x2.0 mm)
Cleave length	5~16 mm	10 mm
Standard performance
Splice loss (typical)	SMF: 0.01 dB, MMF: 0.01 dB, DSF: 0.034 dB, NZDSF: 0.03 dB
Splicing cycle time (typical)	5 sec. (Quick mode), 7 sec. (SMF standard mode), 7 sec. (Auto mode)
Heating cycle time (typical)	9 sec.
Splice & Heat cycles	Approx. 300
Fiber view & magnification	Two CMOS cameras observation, 380X (zoom: 760X) for X or Y single axis view, 270X for both X & Y dual axis view
Splicing programs	Max. 300
Heating programs	Max. 100
Functions
Loss estimation	Provided
Splice image capture / Splice data storage	200 images / 10,000 splice data
Proof test	1.96N (200 gf)
Universal clamps for 250µm, 900µm tight & loose buffer fiber	Provided
Reversible coating clamps	Provided
Dual automatic independent heaters	Provided (US patent 7,412,146)
User-selectable heater clamp operation	Provided
Onboard user training video	Provided
Automatic arc calibration	Automatically compensates for environmental condition changes
Arc test	Provided
Display of remaining Splice & Heat cycles	Provided (Battery mode)
Remote interactive maintenance	Provided
Terminals
DC output	DC12 V (for JR-6)
USB port	USB 2.0 (mini-B type)
Storage media	SD / SDHC memory card
Power supply
AC input	100 ～ 240V, 50 / 60 Hz (ADC-1430)
DC input	10 ～15 V
Battery module	Li-ion 10.8 V, 6,400 mAh (BU-16)
Mechanical Parameters
Monitor	5.0" touch screen color LCD display
Size	128(W) x 154(D) x 130(H) mm (without anti-shock rubber)
Weight	1.9 kg (without battery), 2.2 kg (with battery)
Electrode life	3,000 arc discharges
Environment
Operating conditions	Altitude 0～6,000 m, Temperature -10～+50°C, Humidity 0～95% (non-condensing), Wind velocity up to 15 m/s
Storage conditions	Temperature -40～+80°C, Humidity 0～95% (non-condensing), Battery -20～+30°C (long term)
Dust resistance	Equivalent to IP5x (Operates normally after 8 hours in a dust chamber (containing dust of particle size 25 µm or below
Water resistance	Equivalent to IPx2 (Operates normally after being exposed to water dripping at 3mm/min. for at least 2.5 min on each of 4 surfaces tilted at 15°)
Shock resistance	Drop from 76cm on 5 faces (excluding top face)

Datasheet to Download
