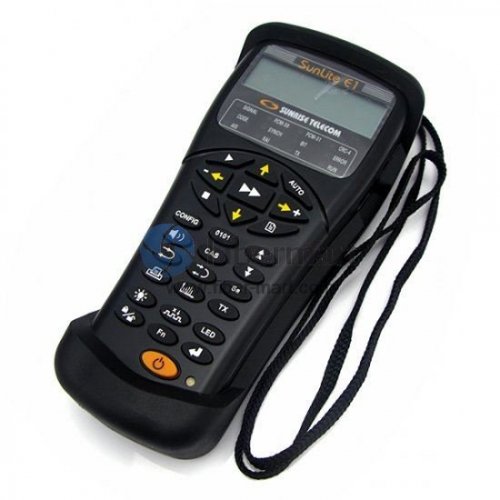

SunLite E1 2M Tester
Beschreibung
Mit nur 0,4 kg ist der SunLite E1 das weltweit kleinste vollfunktionale tragbare 2,048-Mbit/s-Übertragungstestgerät. Er vereinfacht 2,048-Mbit/s-E1-Tests und bietet gleichzeitig mehr Diagnoseleistung als viele größere tragbare Testgeräte. Der SunLite E1 kann an einer Vermittlungsstelle, einem Multiplexer, einem regenerierenden Repeater oder einem 2,048-Mbit/s-Terminal eingesetzt werden.
Dieses vielseitige und äußerst tragbare Testgerät erkennt Netzwerkprobleme schnell und reduziert so Netzwerkausfallzeiten und die damit verbundenen Kosten. Die intuitive Menüführung des SunLite E1 ermöglicht schnelles und einfaches Erlernen und steigert so die Produktivität.
Der leistungsstarke SunLite E1 ist in den Ausführungen 75 und 120 Ohm erhältlich und führt eine Vielzahl wichtiger Tests durch und speichert diese. Er ist die einfache und kostengünstige Lösung für 2-Mbit/s-Netzwerktests. Der SunLite E1 ist ideal für Außendiensttechniker und Netzwerk-/Geräteingenieure. Helle LED-Anzeigen zeigen den Schaltkreisstatus sofort an, und die internen Lautsprecher/Mikrofone ermöglichen das Sprechen und Hören. Zur Stromversorgung stehen ein Ladegerät oder zwei wiederaufladbare AA-Batterien zur Verfügung.
Merkmale
2,048 Mbit/s Senden, Empfangen und externer Takt
Test der Bitfehlerrate (ITU-T G.821)
ITU-T G.826, M.2100 Analyse
Pegel- und Frequenzmessungen
+6 bis -43 dB Empfänger-Eingangsempfindlichkeit
Terminierte, geschützte Überwachung, Hochimpedanzmodi
Drop- und Insert-Funktion (N oder Mx64)
Programmierbare Senderahmenwörter
CAS-Signalisierung
Histogrammanalyse und Ausbreitungsverzögerung
Speicherung von bis zu 10 Testergebnissen und 10 Konfigurationen
Modelle 75 und 120
Stromversorgung durch wiederaufladbaren NimH-Akkupack
Äußerst tragbarer Tester im Taschenformat
Vorteile
Leichtgewichtig
Wirtschaftlich und erschwinglich
Kompakter E1-Tester mit vollem Funktionsumfang
Einfach zu bedienen
Anwendung
Ideal für Feldtests
Inbetriebnahme und Bereitstellung eines 2M-Netzwerks
Netzwerkwartung und Systemintegration
Geräteüberprüfung
Der E1-Tester, ein 2M-Fehlerratentester, ist für die Prüfung der 2M-Bit-Fehlerrate konzipiert und eignet sich für Telekommunikationszugangsnetze, Übertragungsnetze sowie die Inbetriebnahme, Prüfung und Wartung optischer Kommunikationssysteme. Bei Interesse an diesem SunLite E1 2M-Tester kontaktieren Sie uns gerne. Wir gewähren ein Jahr Garantie.
Technische Daten
Anschlüsse/Ports
2,048 Mbit/s E1-Schnittstellen: Tx, Rx, Ext. Uhr
Standard: BNC (f)
Optional: BR2 (f), Bantam (f)
Serielle Schnittstellen: RS-232/V.24, RJ11, 6-poliger Anschluss
Ladegerät: 1 mm, DC-Buchse
Status-/Alarmanzeigen
LED-Anzeigen
Aktueller Status und Alarmverlauf
E1 Allgemeiner
Bitfehlertest
Ablegen und Einfügen in interne Testschaltung
Testmustergenerator
Fest, PRBS, benutzerprogrammierbar Sender Taktquelle
Interner Takt, Empfangen, Extern programmierbar Zeitschlitz 0 Leerlaufkanalcode und ABCD-Bits einstellen (Leerlauf-/Nicht-Leerlaufzustand) Sendesignal kann ein-/ausgeschaltet oder intern durchgeschleift werden Fehlereinfügung Empfänger Frequenzbereich: 2,048 Mbit/s +/- 6000 Bit/s für SLE1 Automatische Konfiguration für Framing und Testmuster Messungen E1-Signalpegel Frequenzmessung Anzahl der Taktschlupfe Codefehler Framefehler Anzahl der Sekunden von LOS, Synchronisationsverlust (SYLS), LOF, AIS, FAS RAI und MFAS RAI Bitfehler: ITU-T G.821-Analyse ITU-T G.826-Messungen ITU-T M.2100-Messungen (in Übereinstimmung mit M.2100) E-Bit-Fehler Setup und Drucken von Testergebnissen Testdauer programmierbar Druckintervall programmierbar Drucken von Ereignissen mit Zeitstempel Verzögerungstimer einstellbar auf bis zu 99 Std., 59 Min. Akustischer Alarm Alarmgenerierung Andere Messungen Testergebnisse speichern Histogramme Laufzeitmessungen Empfangene Daten anzeigen Sprachfrequenzfähigkeit Sprechen/Hören über den eingebauten Mikrofonlautsprecher Kompandierung: A-law oder u-law Monitor- und CAS-Modi ABCD-Bits zeigen CAS-Signalüberwachung an (Zustand IDLE/NOT IDLE) ABCD-Bits auf 1 oder 0 eines auswählbaren Zeitschlitzes setzen CAS-Zustand IDLE/NOT IDLE setzen Leerlaufkanalcode SLE1-01 einstellen Taktversatzoption Senderfrequenz : einstellbar auf 2,048 Mbit/s +/- 24.400 ppm: 2,048 MHz Empfängerfrequenzbereich : 2,048 Mbit/s +/- 24.400 ppm SLE1-02 VF-Messoption Sende-/Empfangston Rauschpegelmessung Coder-Offset und Peak-Code-Messung Allgemeines Speichern und Abrufen von Konfigurationen 122 x 32 Punkte (4 x 20 Zeichen, 6 x 8 Punkte Größe) Grafikanzeige mit LCD-Hintergrundbeleuchtung Interne Batterie: NimH
